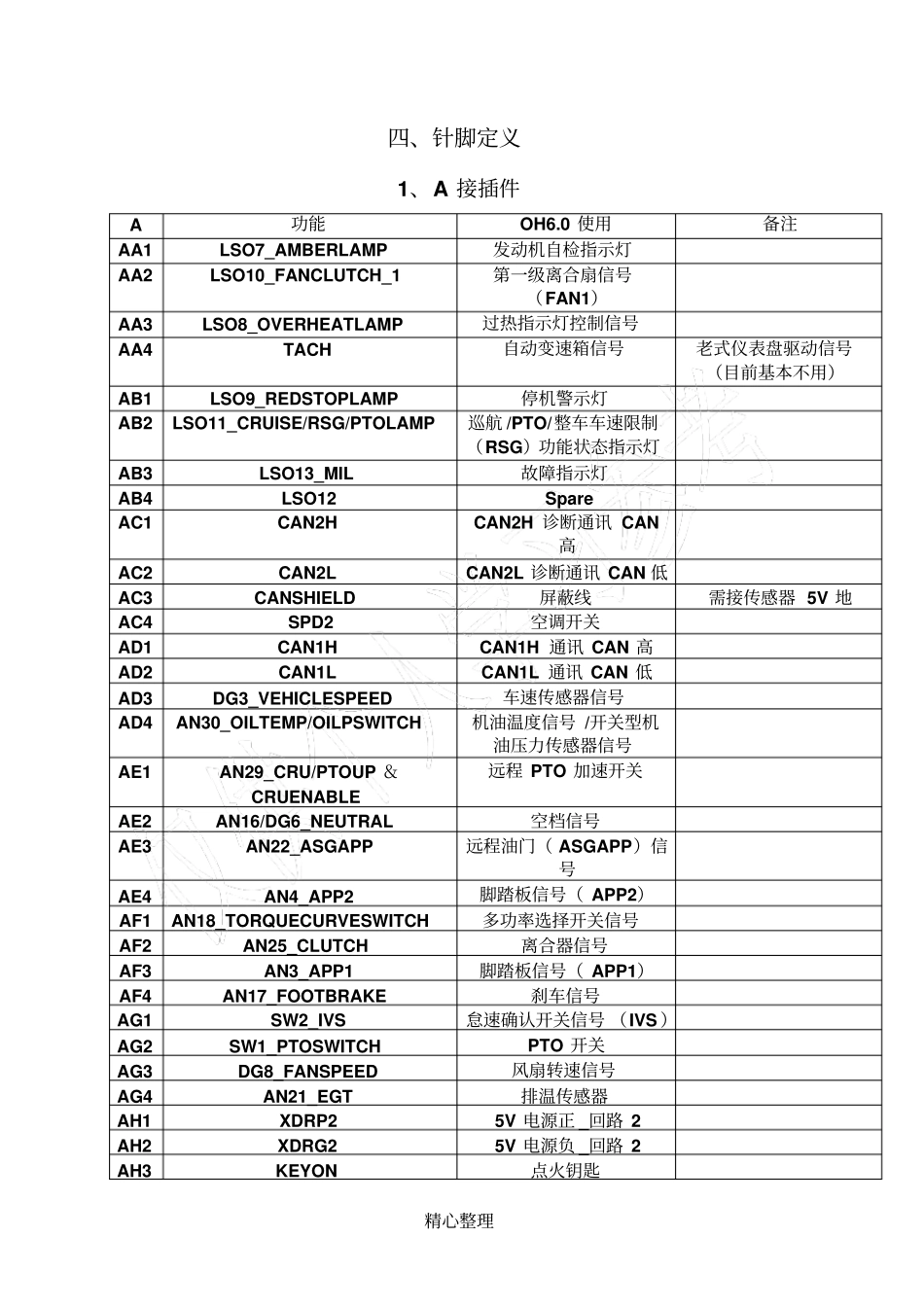

页眉内容精心整理OH6.0ECM-OH针脚定义一、OH6.0ECM-OH二、接插件定义三、线束原理图精心整理精心整理四、针脚定义1、A接插件A功能OH6.0使用备注AA1LSO7_AMBERLAMP发动机自检指示灯AA2LSO10_FANCLUTCH_1第一级离合扇信号（FAN1）AA3LSO8_OVERHEATLAMP过热指示灯控制信号AA4TACH自动变速箱信号老式仪表盘驱动信号（目前基本不用）AB1LSO9_REDSTOPLAMP停机警示灯AB2LSO11_CRUISE/RSG/PTOLAMP巡航/PTO/整车车速限制（RSG）功能状态指示灯AB3LSO13_MIL故障指示灯AB4LSO12SpareAC1CAN2HCAN2H诊断通讯CAN高AC2CAN2LCAN2L诊断通讯CAN低AC3CANSHIELD屏蔽线需接传感器5V地AC4SPD2空调开关AD1CAN1HCAN1H通讯CAN高AD2CAN1LCAN1L通讯CAN低AD3DG3_VEHICLESPEED车速传感器信号AD4AN30_OILTEMP/OILPSWITCH机油温度信号/开关型机油压力传感器信号AE1AN29_CRU/PTOUP＆CRUENABLE远程PTO加速开关AE2AN16/DG6_NEUTRAL空档信号AE3AN22_ASGAPP远程油门（ASGAPP）信号AE4AN4_APP2脚踏板信号（APP2）AF1AN18_TORQUECURVESWITCH多功率选择开关信号AF2AN25_CLUTCH离合器信号AF3AN3_APP1脚踏板信号（APP1）AF4AN17_FOOTBRAKE刹车信号AG1SW2_IVS怠速确认开关信号（IVS）AG2SW1_PTOSWITCHPTO开关AG3DG8_FANSPEED风扇转速信号AG4AN21_EGT排温传感器AH1XDRP25V电源正_回路2AH2XDRG25V电源负_回路2AH3KEYON点火钥匙精心整理AH4BATTECU电源常电_正2、B接插件B功能OH6.0使用备注BA1SPK4点火线圈4信号BA2SPK6点火线圈6信号BA3SPK1点火线圈1信号BA4SPK3点火线圈3信号BB1SPK2点火线圈2信号BB2CAMDG_CAMHALL霍尔式相位传感器信号BB3CNKDG_CNKHALL霍尔式转速传感器信号BB4SPK5点火线圈5信号BC1SpareBC2NotusedBC3CAN3HCAN3H整车通讯CAN高BC4CAN3LCAN3L整车通讯CAN低BD1SpareBD2NotusedBD3NotusedBD4NotusedBE1UEGO2_IP氧传感器IPBE2UEGO2_IA氧传感器IABE3NotusedBE4NotusedBF1UEGO2_UN氧传感器UNBF2UEGO2_VM氧传感器VMBF3CNKVR-磁电式转速传感器负针脚BF4CNKVR+磁电式转速传感器正针脚BG1KNOCK2-爆震传感器信号2-BG2KNOCK2+爆震传感器信号2+BG3KNOCK1-爆震传感器信号1-BG4KNOCK1+爆震传感器信号1+BH1AN27_REMOTEPTO/ASGSWITCH远程PTO开关/ASG控制开关信号BH2AN26_MULTCRUCTRLSW/CRUENABLE巡航激活开关BH3CAMVR-磁电式相位传感器负针脚精心整理BH4CAMVR+磁电式相位传感器正针脚BI1-无该针脚BI2-无该针脚BI3-无该针脚BI4-无该针脚BJ1AN32_A/CSWITCHA/C控制开关信号BJ2NotusedBJ3AN31_OILP机油压力信号BJ4AN28_CRUCANCEL巡航退出开关BK1SPK8_FANCLUTCH_2第二级离合扇信号（FAN2）BK2MPRD继电器控制信号BK3LSO14_EXHAUSTBRAKELAMP排气制动指示灯BK4LSO15_STARTERCONTROL起动机控制信号BL1DRVP1主继电器后的电压BL2spareBL3H1+节气门电机驱动+（H-bridge+）BL4PWRGND124V接地BM1DRVP2主继电器后的电压BM2spareBM3H1-节气门电机驱动-（H-bridge-）BM4PWRGND224V接地3、C接插件C功能OH6.0使用备注CA1AN5_MAP进气歧管压力信号CA2SpareCA3AN15_NGTT气瓶出口温度传感器大部分系统均未使用CA4AN8_PTP节气门前压力信号CB1AN9_BARO大气压力信号CB2AN10_NGP燃气压力信号CB3AN11_NGT燃气温度信号CB4AN12_ECT水温信号CC1AN13_RHT湿度传感器温度信号CC2AN2_TP2_PSTPS2输入信号CC3AN1_TP1_NSTPS1输入信号CC4AN_23_RHUMIDITY环境湿度输入信号CD1AN24_STARTERSWITCH起动机控制钥匙开关输入信号CD2AN19_EXHBRKPRIVERREQUEST排气制动请求开关信号CD3AN14_MAT进气歧管温度信号精心整理CD4AN7_CATACYSTREMOVAL催化器移除（即压差传感器输入信号）CE1AN33_DOORLOCK门锁信号CE2SW3_CRU/PTODOWN&CRUSET远程PTO减速开关CE3XDRP15V电源正_回路1CE4XDRG15V电源负_回路1CF1LSO5_EXHAUSTBRAKE排气制动电磁阀控制信号CF2LSO4_WGCV废气控制阀信号CF3LSO6_LPLO＆HPLO低压切断阀/高压切断阀输出控制信号CF4SpareCG1INTO6喷嘴6信号CG2LSO2_UEGO2HEATER氧传感器加热CG3LSO1_A/CRELAY空调继电器输出控制信号CG4INTO5喷嘴5信号CH1INTO4喷嘴4信号CH2INTO3喷嘴3信号CH3INTO2喷嘴2信号CH4INTO1喷嘴1信号
