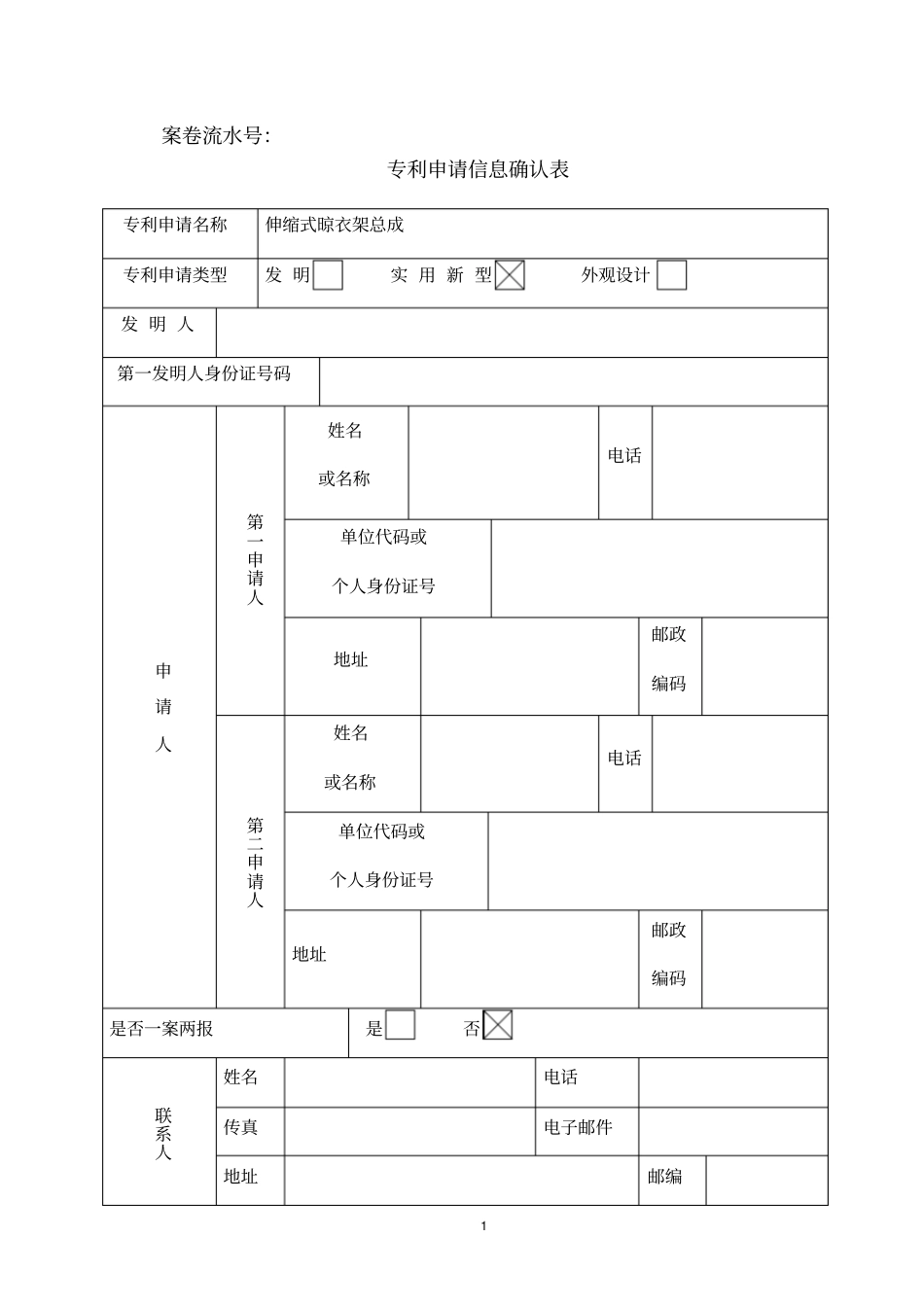

1案卷流水号：专利申请信息确认表专利申请名称伸缩式晾衣架总成专利申请类型发明实用新型外观设计发明人第一发明人身份证号码申请人第一申请人姓名或名称电话单位代码或个人身份证号地址邮政编码第二申请人姓名或名称电话单位代码或个人身份证号地址邮政编码是否一案两报是否联系人姓名电话传真电子邮件地址邮编2备注1说明书摘要本实用新型公开了一种伸缩式晾衣架总成，包括用于支撑于阳台两侧墙体的悬挂支撑杆和与悬挂支撑杆悬挂配合的晾衣架，晾衣架包括悬挂架和晾衣架本体，晾衣架本体为可伸缩结构，至少包括一级本体和二级本体，二级本体以可沿纵向滑动的方式与一级本体单自由度配合设置，悬挂支撑杆为可伸缩结构；通过悬挂支撑杆支撑设置于阳台两侧墙体上，晾衣架通过悬挂架悬挂设置在悬挂支撑杆上，从而实现晾衣的目的；本实用新型可实现快速支撑，并且可收放存储，不占用空间。1摘要附图1权利要求书1.一种伸缩式晾衣架总成，其特征在于：包括用于支撑于阳台两侧墙体的悬挂支撑杆和与所述悬挂支撑杆悬挂配合的晾衣架，所述晾衣架包括悬挂架和晾衣架本体，所述晾衣架本体为可伸缩结构，至少包括一级本体和二级本体，所述二级本体以可沿纵向滑动的方式与所述一级本体单自由度配合设置，所述悬挂支撑杆为可伸缩结构，包括调节杆Ⅰ、调节杆Ⅱ和设置在调节杆Ⅰ和调节杆Ⅱ之间的中间调节管，所述调节杆Ⅰ和所述调节杆Ⅱ均包括用于与中间调节管螺纹配合的螺杆结构调节部和与所述螺杆结构调节部一体成型并用于悬挂架悬挂的方杆结构悬挂部，所述调节杆Ⅰ的螺杆结构调节部与所述调节杆Ⅱ的螺杆结构调节部的螺纹旋向相反设置，所述悬挂架上部设置有用于与方杆结构悬挂部配合的门形结构。2.根据权利要求1所述的伸缩式晾衣架总成，其特征在于：所述一级本体和所述二级本体均包括两侧固定杆和横向设置的若干晾衣杆，所述一级本体的两侧固定杆内沿纵向设置有向下开口的T形槽，所述二级本体的两侧固定杆上侧沿纵向对应设置有可在T形槽内滑动配合的T形滑轨。3.根据权利要求2所述的伸缩式晾衣架总成，其特征在于：所述一级本体的晾衣杆固定设置在其两侧固定杆内侧之间，所述二级本体的晾衣杆固定设置在其两侧固定杆的下侧面。1说明书伸缩式晾衣架总成技术领域本实用新型涉及日常生活用品，特别涉及一种伸缩式晾衣架总成。背景技术晾衣架是日常生活中比较常用的物品，现有的晾衣架多为在阳台长度方向两侧墙体上设置晾衣杆，只能沿阳台纵向晾晒衣服,不能充分利用阳台空间，晾晒衣服数量有限，另外，晾衣杆固定的具有一定的高度，通常需要借助举衣杆将洗净的衣服放到晾衣杆上，费时费力，不易晾晒衣物。且现有的晾衣架结构虽简单，但不可拆卸，不可随意变换晾晒位置，使用不便。实用新型内容有鉴于此，本实用新型提供一种伸缩式晾衣架总成，不但使其可选择晾晒高度，而且可选择晾晒位置，并且安装拆卸方便，便于存储。本实用新型的伸缩式晾衣架总成，包括用于支撑于阳台两侧墙体的悬挂支撑杆和与悬挂支撑杆悬挂配合的晾衣架，晾衣架包括悬挂架和晾衣架本体，晾衣架本体为可伸缩结构，至少包括一级本体和二级本体，二级本体以可沿纵向滑动的方式与一级本体单自由度配合设置，悬挂支撑杆为可伸缩结构，包括调节杆Ⅰ、调节杆Ⅱ和设置在调节杆Ⅰ和调节杆Ⅱ之间的中间调节管，调节杆Ⅰ和调节杆Ⅱ均包括2用于与中间调节管螺纹配合的螺杆结构调节部和与螺杆结构调节部一体成型并用于悬挂架悬挂的方杆结构悬挂部，调节杆Ⅰ的螺杆结构调节部与调节杆Ⅱ的螺杆结构调节部的螺纹旋向相反设置，悬挂架上部设置有用于与方杆结构悬挂部配合的门形结构。进一步，一级本体和二级本体均包括两侧固定杆和横向设置的若干晾衣杆，一级本体的两侧固定杆内沿纵向设置有向下开口的T形槽，二级本体的两侧固定杆上侧沿纵向对应设置有可在T形槽内滑动配合的T形滑轨。进一步，一级本体的晾衣杆固定设置在其两侧固定杆内侧之间，二级本体的晾衣杆固定设置在其两侧固定杆的下侧面。本实用新型的有益效果：本实用新型的伸缩式晾衣架总成，通过可伸缩式结构的悬挂支撑杆可支撑设置在任意相对墙体之间，并可根据阳光直射情况，人为的...
