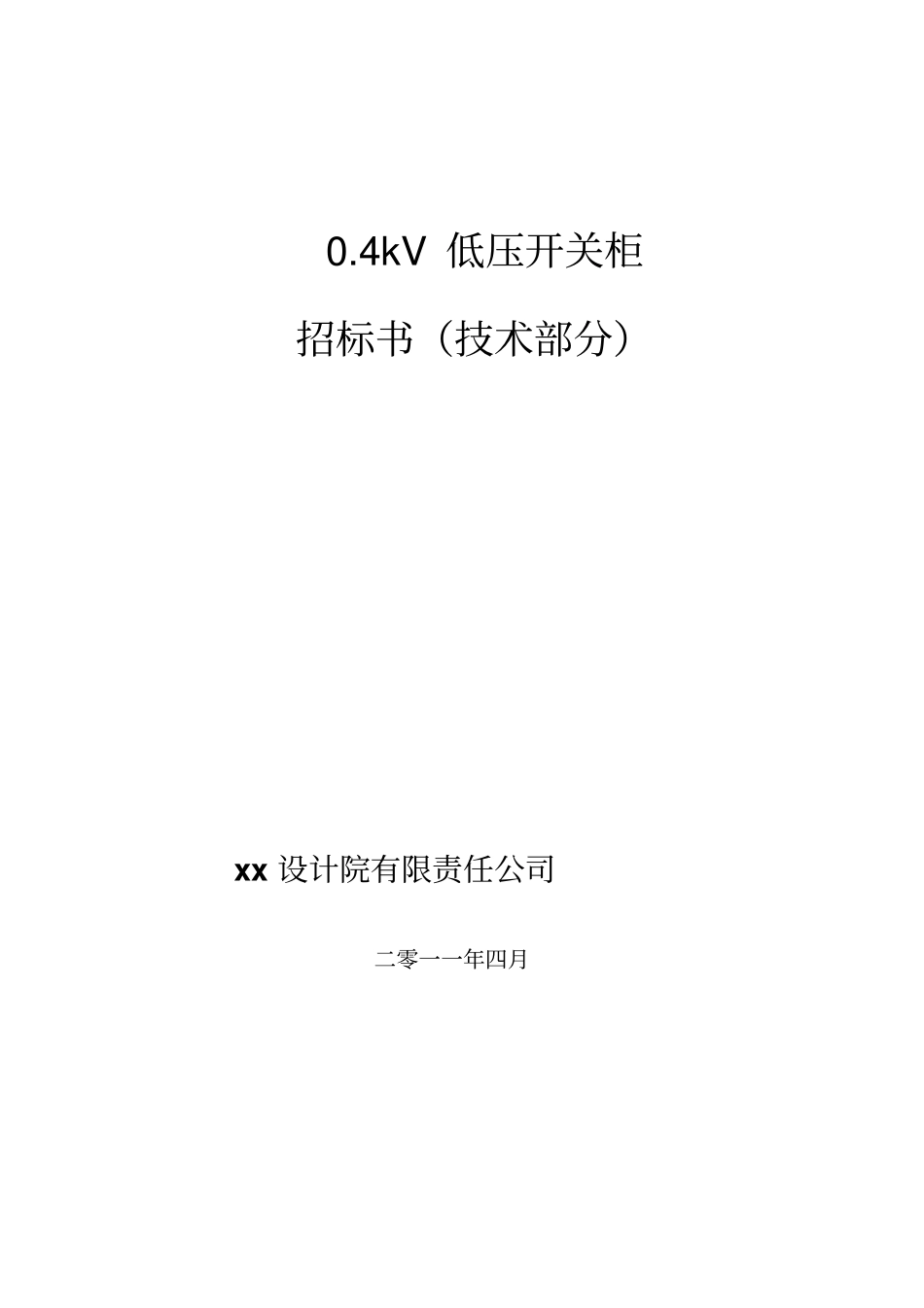

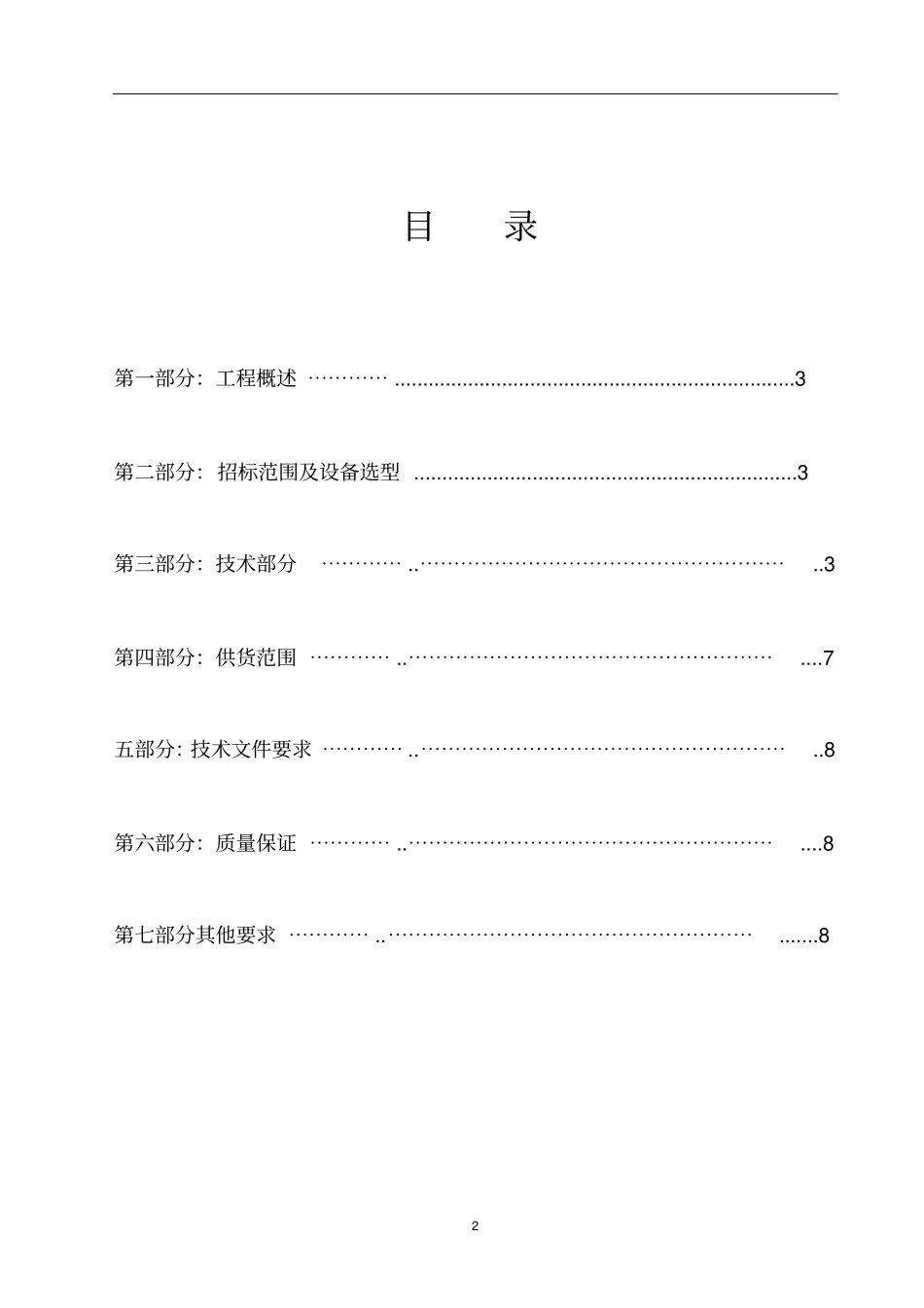

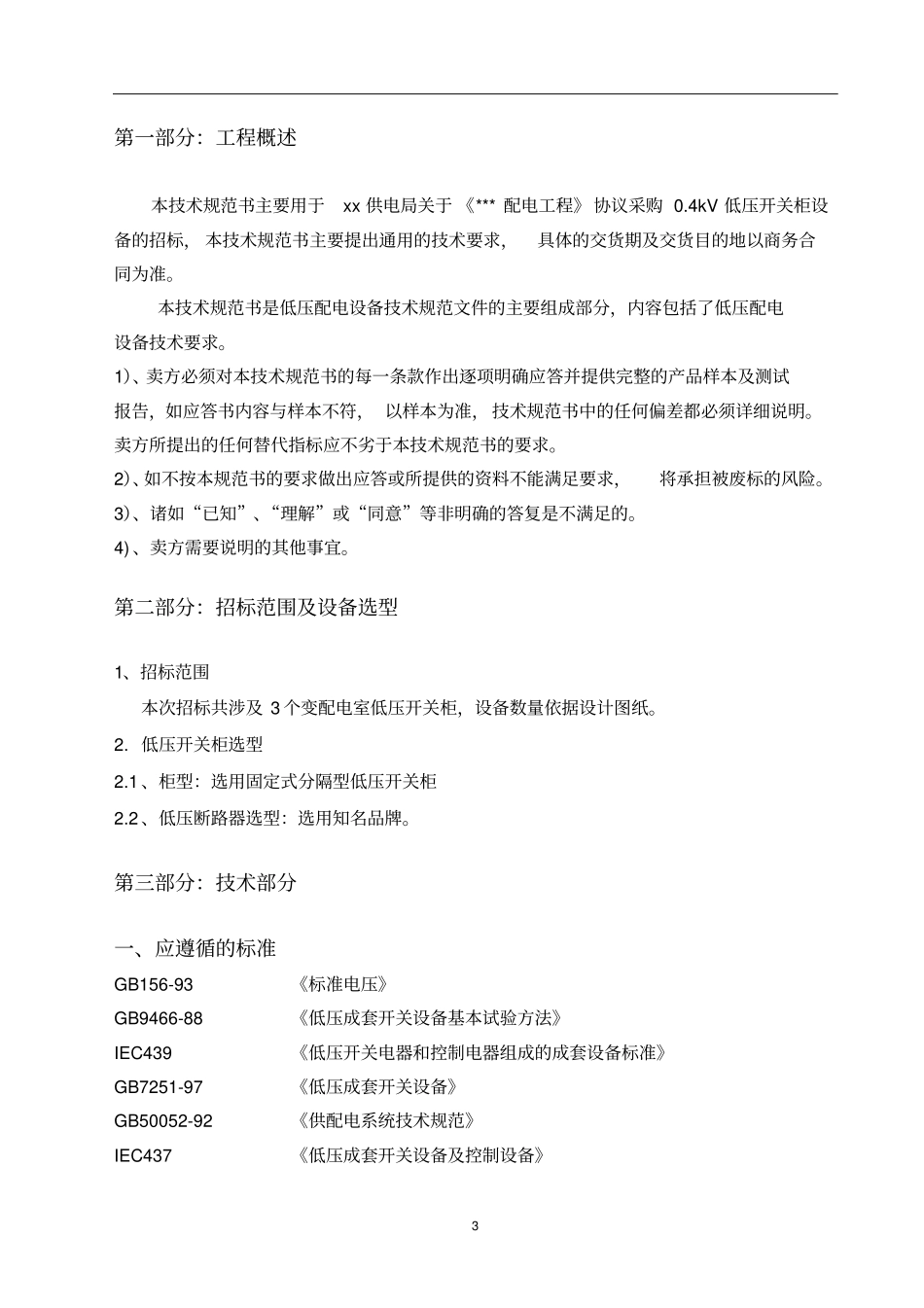

0.4kV低压开关柜招标书（技术部分）xx设计院有限责任公司二零一一年四月2目录第一部分：工程概述⋯⋯⋯⋯.......................................................................3第二部分：招标范围及设备选型....................................................................3第三部分：技术部分⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..3第四部分：供货范围⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯....7五部分：技术文件要求⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..8第六部分：质量保证⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯....8第七部分其他要求⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.......83第一部分：工程概述本技术规范书主要用于xx供电局关于《***配电工程》协议采购0.4kV低压开关柜设备的招标，本技术规范书主要提出通用的技术要求，具体的交货期及交货目的地以商务合同为准。本技术规范书是低压配电设备技术规范文件的主要组成部分，内容包括了低压配电设备技术要求。1）、卖方必须对本技术规范书的每一条款作出逐项明确应答并提供完整的产品样本及测试报告，如应答书内容与样本不符，以样本为准，技术规范书中的任何偏差都必须详细说明。卖方所提出的任何替代指标应不劣于本技术规范书的要求。2）、如不按本规范书的要求做出应答或所提供的资料不能满足要求，将承担被废标的风险。3）、诸如“已知”、“理解”或“同意”等非明确的答复是不满足的。4)、卖方需要说明的其他事宜。第二部分：招标范围及设备选型1、招标范围本次招标共涉及3个变配电室低压开关柜，设备数量依据设计图纸。2.低压开关柜选型2.1、柜型：选用固定式分隔型低压开关柜2.2、低压断路器选型：选用知名品牌。第三部分：技术部分一、应遵循的标准GB156-93《标准电压》GB9466-88《低压成套开关设备基本试验方法》IEC439《低压开关电器和控制电器组成的成套设备标准》GB7251-97《低压成套开关设备》GB50052-92《供配电系统技术规范》IEC437《低压成套开关设备及控制设备》4IEC144《低压开关电器和控制电器外壳防护等级》IEC947-2《断路器》GB50168-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB1497-87《低压电气装置的标准》二.使用条件2.1环境条件2.1.1海拔高度2000m2.1.2环境温度-5℃～+40℃2.1.3最大日温差15℃2.1.4相对湿度日平均≤95％,月平均≤90％(25℃)2.1.5地震烈度8级2.1.6安装地点户内三、低压柜主要技术条件1.开关柜的技术参数a）主电路额定工作电压：交流400Vb）额定频率：50Hzc）水平母线额定工作电流：满足设计图纸要求（按设计图配铜母线规格）d）垂直母线额定工作电流：根据组屏情况配设母线规格e）水平母线额定短时耐受电流（1S有效值）：80kAf）垂直母线额定短时耐受电流（1S有效值）：50kAg）水平母线额定峰值耐受电流：176kAh）垂直母线额定峰值耐受电流：105kAi）开关柜工频耐压2.5kV，冲击耐压电压8kV2.断路器的要求2.1框架断路器采用知名品牌产品，性能参数如下：a）额定工作电压：AC690Vb）额定绝缘电压：AC1000Vc）极限分断能力Icu（kArms）：按设计图纸要求选配d）使用分断能力Ics（kArms）：100%Icu5e）保护方式：电子型-进线断路器具有四段保护特性即长延时、短延时、瞬时，接地，联络断路器具有三段保护特性即长延时、短延时、瞬时。d）每台断路器允许在隔离条件下调换，试验及维修2.2塑壳断路器采用国外知名品牌产品（非经济型产品），如ABB的T系列断路器、西门子的3VL系列断路器、施耐德的NS系列断路器，性能参数如下：a）额定工作电压：AC690Vb）额定绝缘电压：AC1000Vc）极限分断能力Icu（kArms）:按设计图纸要求选配b）使用分断能力Ics（kArms）:100%Icuf）脱扣器类型：电子脱扣器3.柜体要求3.1低压开关柜为采用最优技术的知名品牌柜，开关柜符合模数化固定分隔式，开关柜隔室分为功能单元室、母线室、电缆室和二次室、各隔室之间相互独立，由连续接地的金属板严格分隔，保证使用安全且防止事故蔓延，释压方式为柜顶释压；3.2低压开关柜内装设PEN线，水平母线统一布置在开关柜上方，联...
