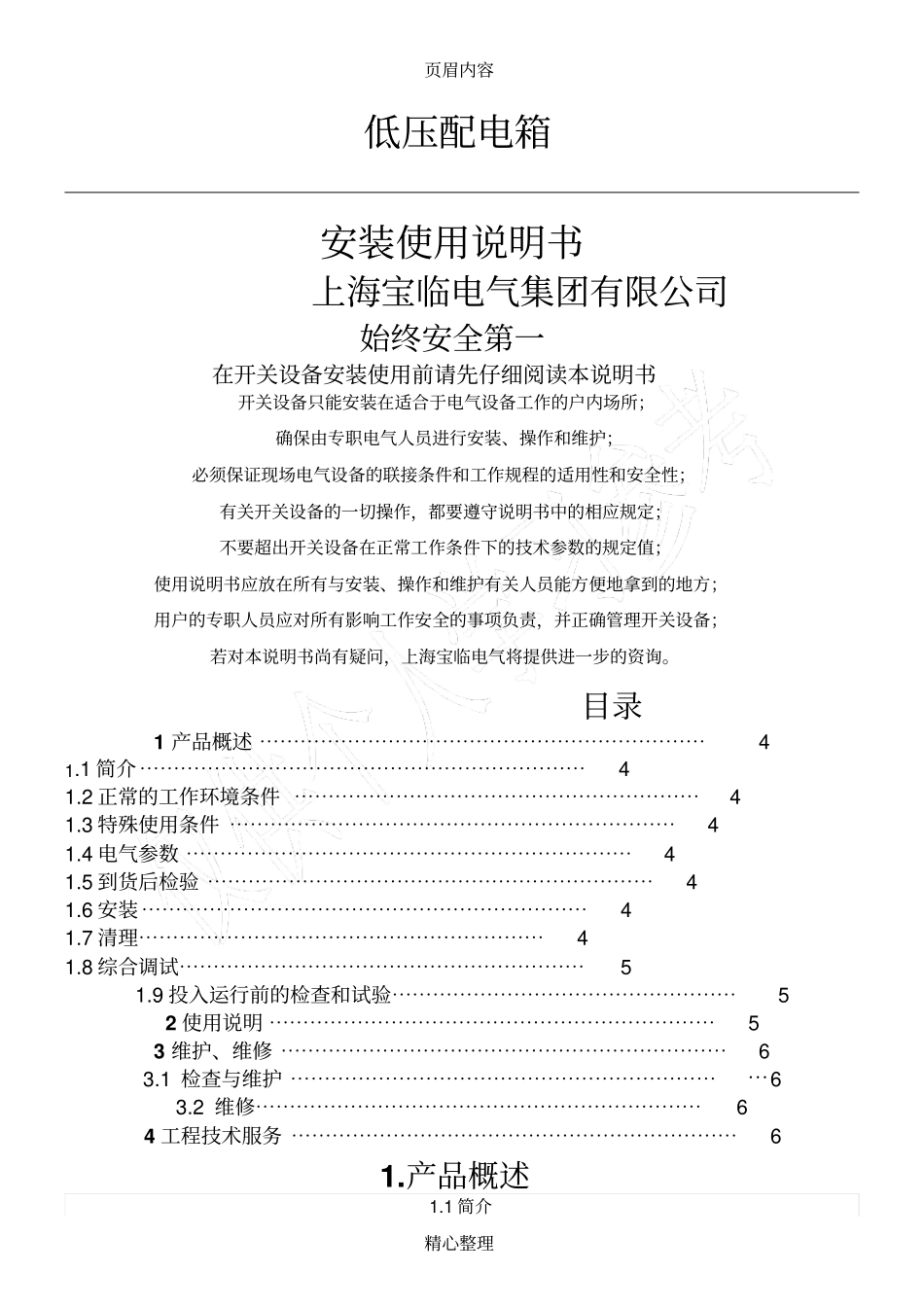

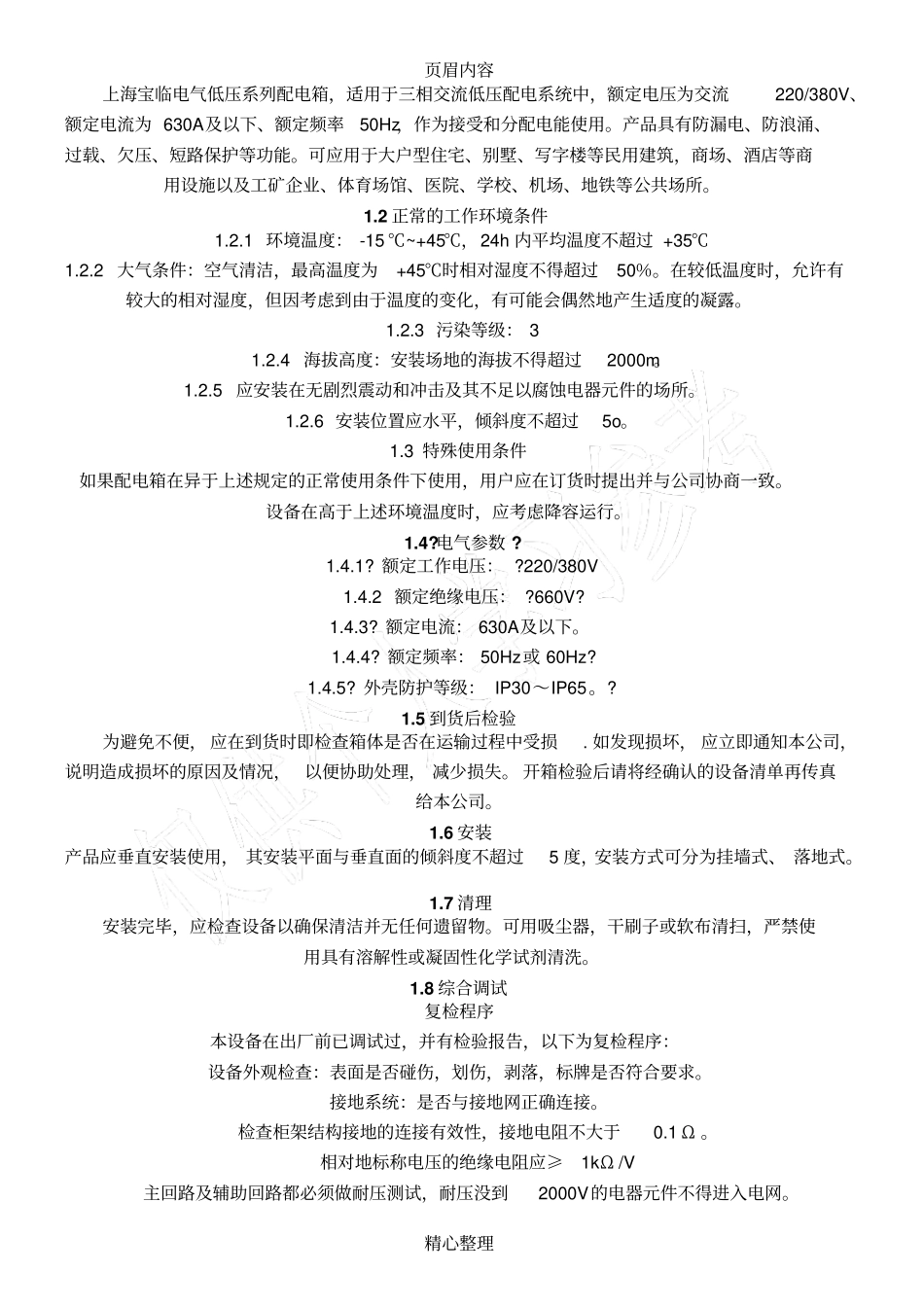

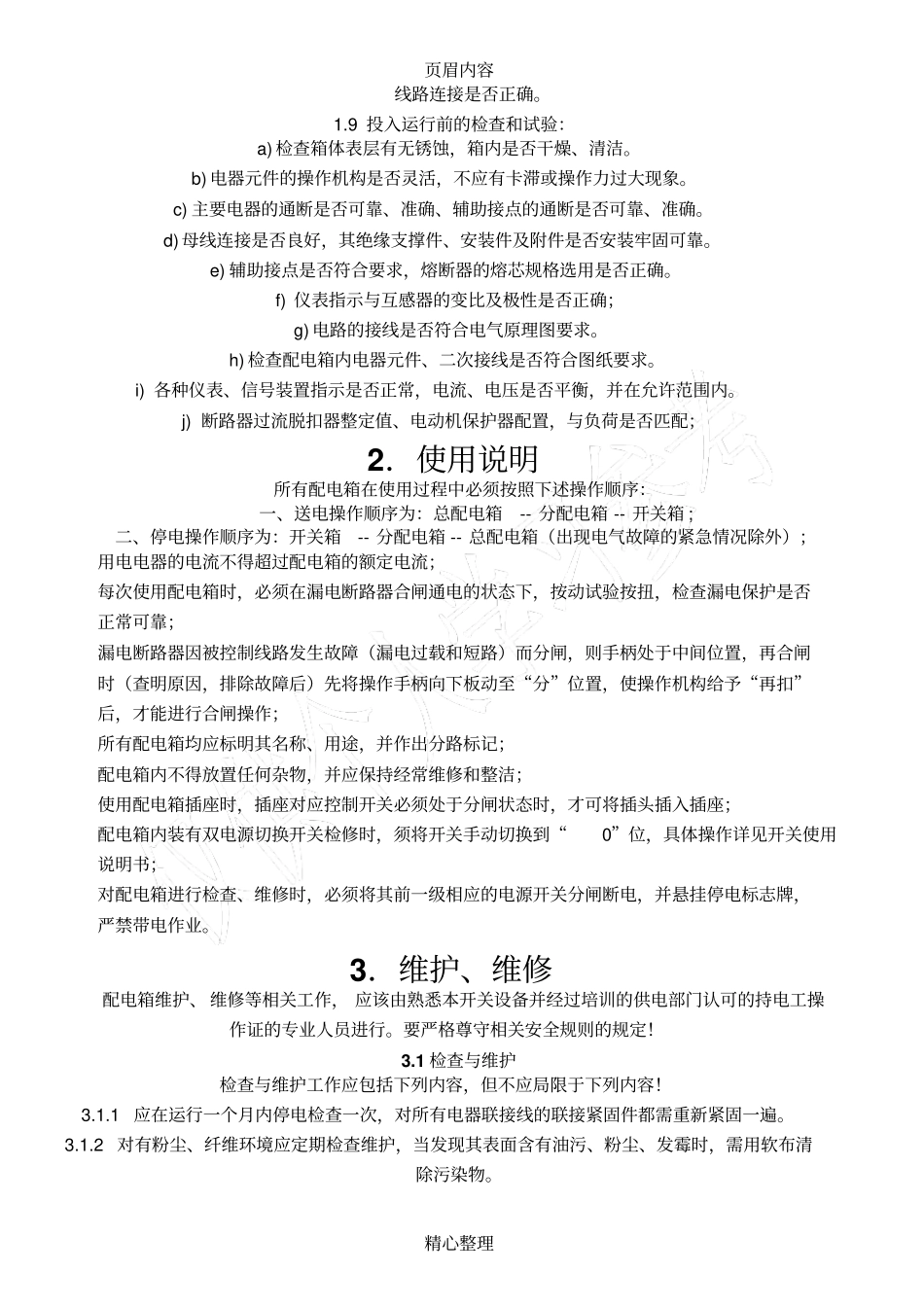

页眉内容精心整理低压配电箱安装使用说明书上海宝临电气集团有限公司始终安全第一在开关设备安装使用前请先仔细阅读本说明书开关设备只能安装在适合于电气设备工作的户内场所；确保由专职电气人员进行安装、操作和维护；必须保证现场电气设备的联接条件和工作规程的适用性和安全性；有关开关设备的一切操作，都要遵守说明书中的相应规定；不要超出开关设备在正常工作条件下的技术参数的规定值；使用说明书应放在所有与安装、操作和维护有关人员能方便地拿到的地方；用户的专职人员应对所有影响工作安全的事项负责，并正确管理开关设备；若对本说明书尚有疑问，上海宝临电气将提供进一步的资询。目录1产品概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41.1简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41.2正常的工作环境条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41.3特殊使用条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41.4电气参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41.5到货后检验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41.6安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41.7清理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41.8综合调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯51.9投入运行前的检查和试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52使用说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53维护、维修⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.1检查与维护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.2维修⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯64工程技术服务⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯61.产品概述1.1简介页眉内容精心整理上海宝临电气低压系列配电箱，适用于三相交流低压配电系统中，额定电压为交流220/380V、额定电流为630A及以下、额定频率50Hz，作为接受和分配电能使用。产品具有防漏电、防浪涌、过载、欠压、短路保护等功能。可应用于大户型住宅、别墅、写字楼等民用建筑，商场、酒店等商用设施以及工矿企业、体育场馆、医院、学校、机场、地铁等公共场所。1.2正常的工作环境条件1.2.1环境温度：-15℃~+45℃，24h内平均温度不超过+35℃1.2.2大气条件：空气清洁，最高温度为+45℃时相对湿度不得超过50％。在较低温度时，允许有较大的相对湿度，但因考虑到由于温度的变化，有可能会偶然地产生适度的凝露。1.2.3污染等级：31.2.4海拔高度：安装场地的海拔不得超过2000m。1.2.5应安装在无剧烈震动和冲击及其不足以腐蚀电器元件的场所。1.2.6安装位置应水平，倾斜度不超过5o。1.3特殊使用条件如果配电箱在异于上述规定的正常使用条件下使用，用户应在订货时提出并与公司协商一致。设备在高于上述环境温度时，应考虑降容运行。1.4?电气参数?1.4.1?额定工作电压：?220/380V1.4.2额定绝缘电压：?660V?1.4.3?额定电流：630A及以下。1.4.4?额定频率：50Hz或60Hz?1.4.5?外壳防护等级：IP30～IP65。?1.5到货后检验为避免不便，应在到货时即检查箱体是否在运输过程中受损.如发现损坏，应立即通知本公司，说明造成损坏的原因及情况，以便协助处理，减少损失。开箱检验后请将经确认的设备清单再传真给本公司。1.6安装产品应垂直安装使用，其安装平面与垂直面的倾斜度不超过5度，安装方式可分为挂墙式、落地式。1.7清理安装完毕，应检查设备以确保清洁并无任何遗留物。可用吸尘器，干刷子或软布清扫，严禁使用具有溶解性或凝固性化学试剂清洗。1.8综合调试复检程序本设备在出厂前已调试过，并有检验报告，以下为复检程序：设备外观检查：表面是否碰伤，划伤，剥落，标牌是否符合要求。接地系统：是否与接地网正确连接。检查柜架结构接地的连接有效性，接地电阻不大于0.1Ω。相对地标称电压的绝缘电阻应≥1kΩ/V主回路及辅助回路都必须做耐压测试，耐压没到2000V的电器元件不得进入电网。页眉内容精心整理线路连接是否正确。1.9投入运行前的检查和试验：a)检查箱体表层有无锈蚀，箱内是否干燥、清洁。b)电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。c)主要电器的通断是否可...
