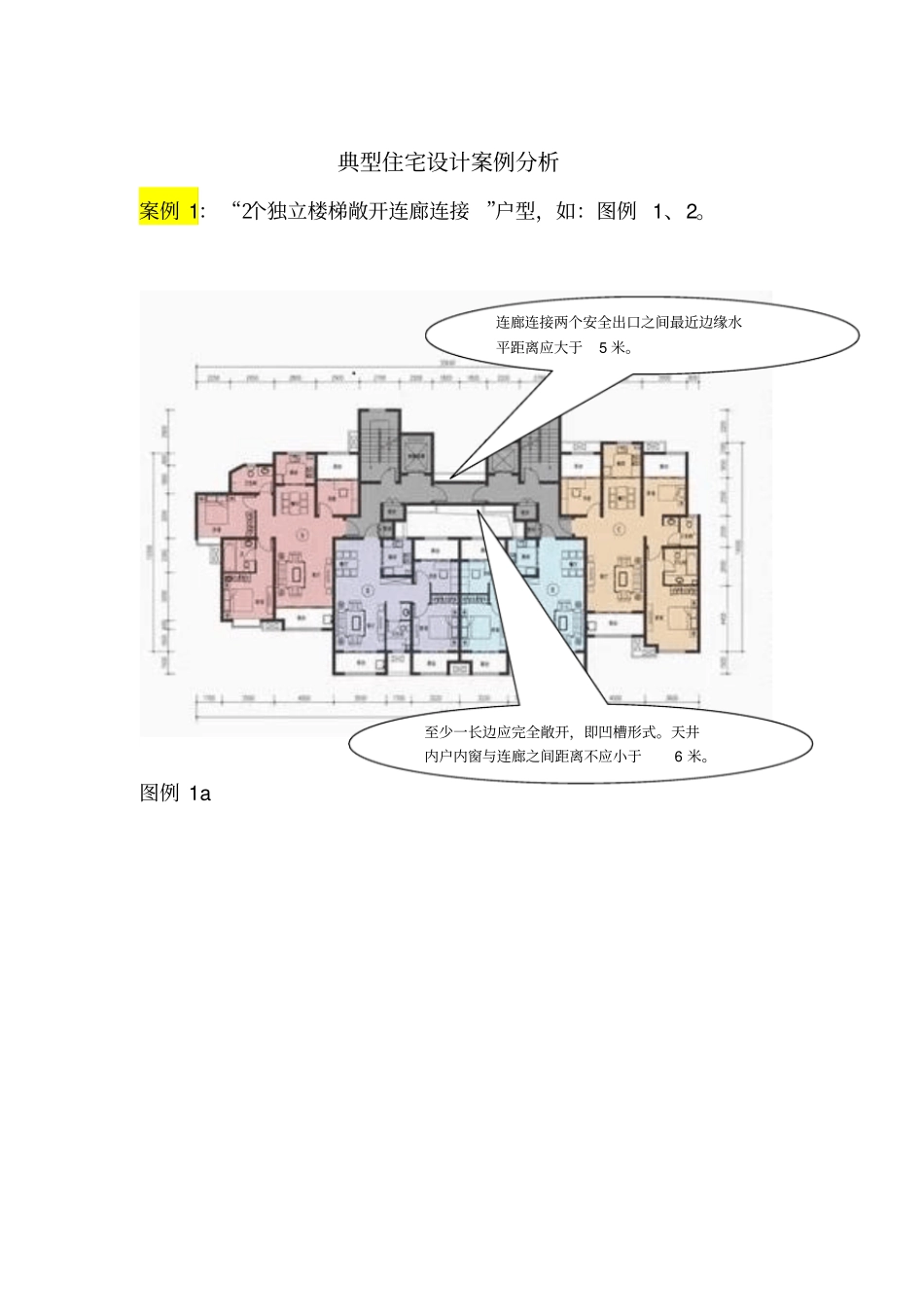

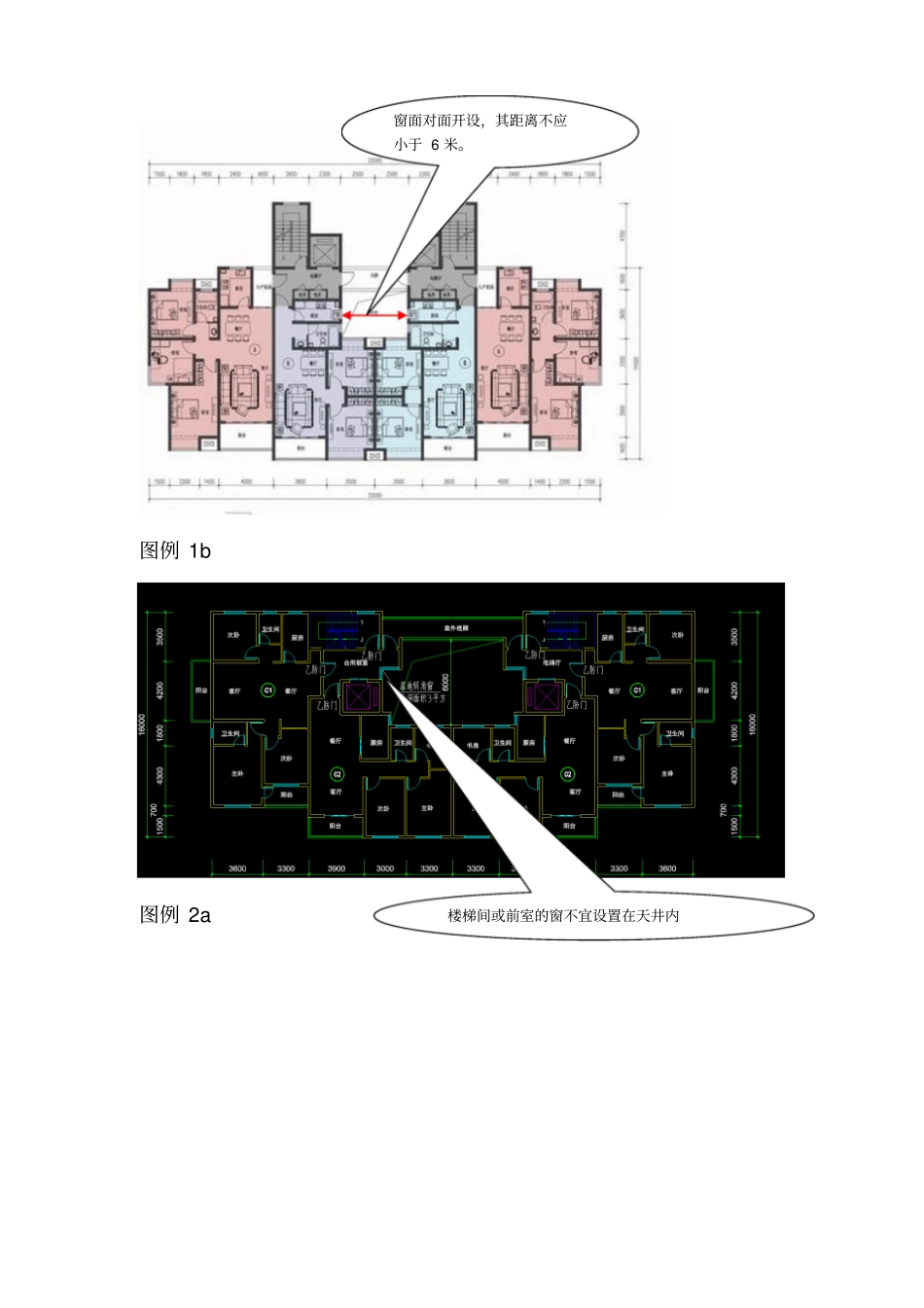

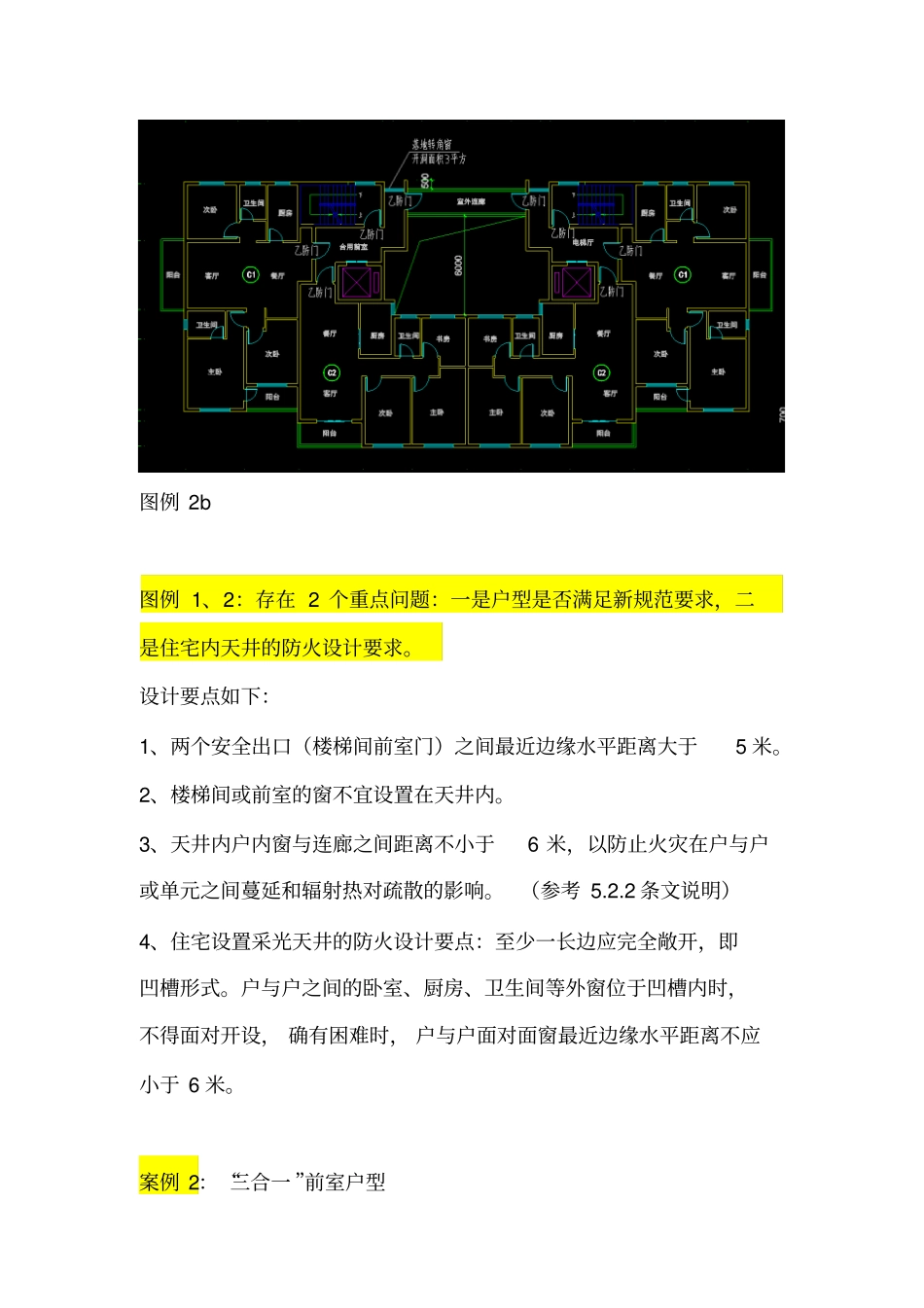

典型住宅设计案例分析案例1：“2个独立楼梯敞开连廊连接”户型，如：图例1、2。图例1a连廊连接两个安全出口之间最近边缘水平距离应大于5米。至少一长边应完全敞开，即凹槽形式。天井内户内窗与连廊之间距离不应小于6米。图例1b图例2a窗面对面开设，其距离不应小于6米。楼梯间或前室的窗不宜设置在天井内图例2b图例1、2：存在2个重点问题：一是户型是否满足新规范要求，二是住宅内天井的防火设计要求。设计要点如下：1、两个安全出口（楼梯间前室门）之间最近边缘水平距离大于5米。2、楼梯间或前室的窗不宜设置在天井内。3、天井内户内窗与连廊之间距离不小于6米，以防止火灾在户与户或单元之间蔓延和辐射热对疏散的影响。（参考5.2.2条文说明）4、住宅设置采光天井的防火设计要点：至少一长边应完全敞开，即凹槽形式。户与户之间的卧室、厨房、卫生间等外窗位于凹槽内时，不得面对开设，确有困难时，户与户面对面窗最近边缘水平距离不应小于6米。案例2：“三合一”前室户型江苏省住宅设计标准典型"三合一"户型均不满足新规范要求。如：图例3、4、5图例3图例4a图例4b图例5a图例5b图例5c新建规5.5.28条条文说明："当两部剪刀楼梯间共用前室时，进入剪刀楼梯间前室的入口应该位于不同方位，不能通过同一个入口进入共用前室，入口之间的距离仍要不小于5m"。上述户型均不能满足此要求。设计要点：1、进入剪刀楼梯间合用前室的入口不少于2个，且位于不同方向（任一户都可有2个方向入口选择），入口之间距离大于5米，规范图集中也给出案例。如：图例6、图例62、图例3、5原江苏省标典型”三合一“户型调整后参考方案，剪刀楼梯间分别设置前室：如:图例7、图例7a图例7b3、图例4原江苏省标典型”三合一“户型调整后参考方案，剪刀楼两个出口之间最近边缘水平距离大于5米两个出口之间最近边缘水平距离大于5米梯间分别设置前室：如：图8图例8a图例8b图例8c图例8d图例8e图例8f4、“三合一”特殊案例：一个单元不超过3户，且户门均开向前室，且合用前室满足5.5.28条要求。如：图例9，合理方案。图例10，不合理方案，超过了3户。图例9a图例9b图例10案例3：“一户两个户门的”户型，如：图例11，符合新建规要求，剪刀楼梯间应分别加压送风。图例11a图例11b案例4：“剪刀楼梯间两个前室连通”的户型。由于剪刀楼梯前室入口之间距离不应小于5米，因此两个前室相互连通，互相穿越的户型不符合规范要求。如：图例12图例12a图例12b图例12c图例12d案例5：主要入户门不能通向安全出口(疏散楼梯间），而通向安全出口的门另外在厨房间设置的户门，此类设计不合理，厨房间疏散门不常用，很难保证紧急情况使用。如：图例13图例13
