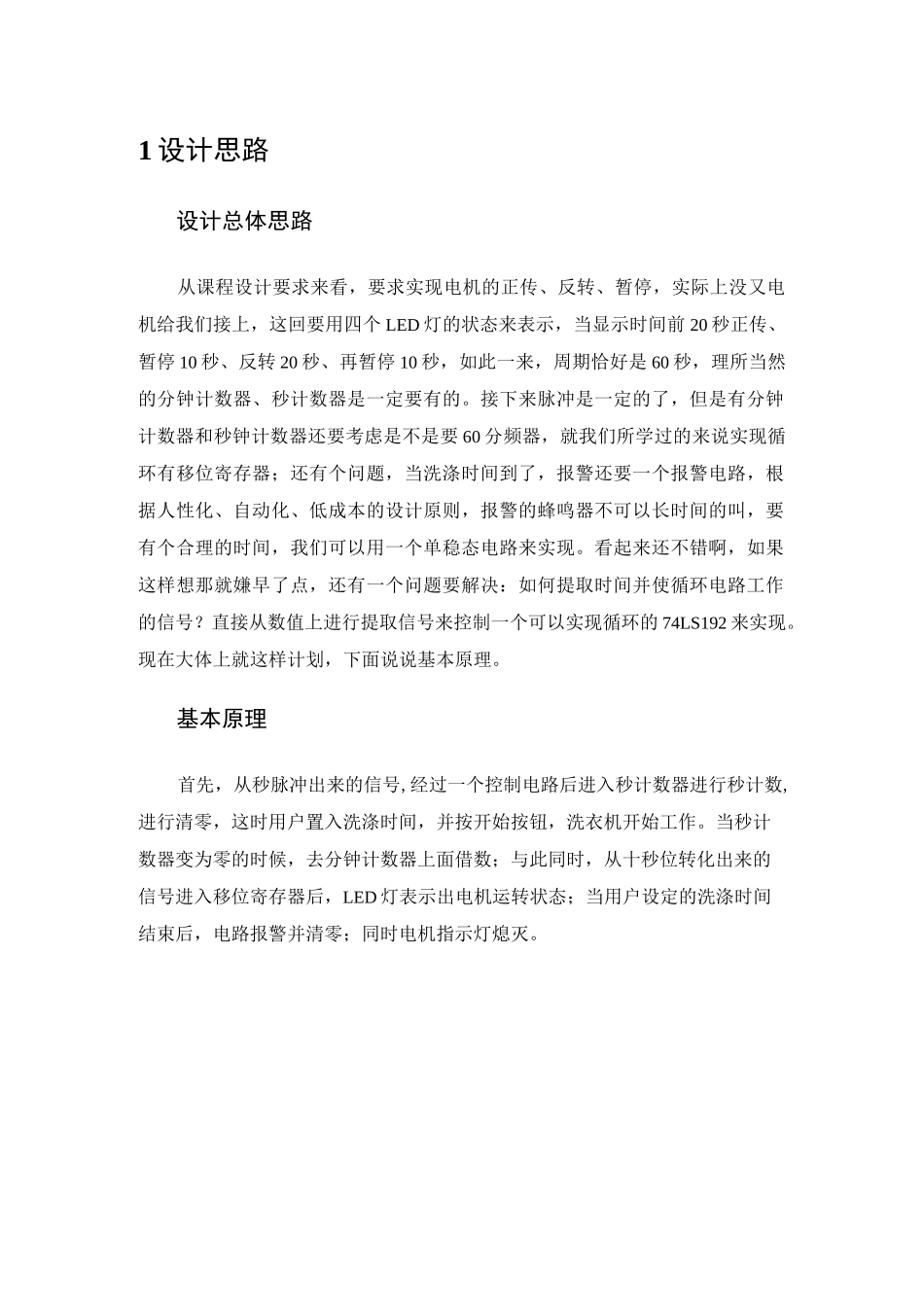

1设计思路设计总体思路从课程设计要求来看，要求实现电机的正传、反转、暂停，实际上没又电机给我们接上，这回要用四个LED灯的状态来表示，当显示时间前20秒正传、暂停10秒、反转20秒、再暂停10秒，如此一来，周期恰好是60秒，理所当然的分钟计数器、秒计数器是一定要有的。接下来脉冲是一定的了，但是有分钟计数器和秒钟计数器还要考虑是不是要60分频器，就我们所学过的来说实现循环有移位寄存器；还有个问题，当洗涤时间到了，报警还要一个报警电路，根据人性化、自动化、低成本的设计原则，报警的蜂鸣器不可以长时间的叫，要有个合理的时间，我们可以用一个单稳态电路来实现。看起来还不错啊，如果这样想那就嫌早了点，还有一个问题要解决：如何提取时间并使循环电路工作的信号？直接从数值上进行提取信号来控制一个可以实现循环的74LS192来实现。现在大体上就这样计划，下面说说基本原理。基本原理首先，从秒脉冲出来的信号,经过一个控制电路后进入秒计数器进行秒计数,进行清零，这时用户置入洗涤时间，并按开始按钮，洗衣机开始工作。当秒计数器变为零的时候，去分钟计数器上面借数；与此同时，从十秒位转化出来的信号进入移位寄存器后，LED灯表示出电机运转状态；当用户设定的洗涤时间结束后，电路报警并清零；同时电机指示灯熄灭。系统设计框图如下图所示电路模块设计芯片741S192的逻辑功能74LS192的功能表如下表逻辑示意图所示输入输出MRPLUPDND3D2D1DOQ3Q2Q1Q01XXXXXXX000000XXdcbadcba01t1XXXX加计数011tXXXX减计数1Hz矩形脉冲产生电路需要的秒脉冲发生器可以由一个集成的555定时器构成，当电源接通后，VCC通过对Rl、R2向电容充电。电容上得到电压按指数规律上升，当电容上的电压上身到2/3VCC时，输电压V0为零，电容放电。当电压下降到1/3VCC时，输出电平为高电平，电容放电结束。这样周而复始便形成了振荡。如下图1Hz矩形脉冲波产生电路。555定时器构成的多谐振荡器所输出的矩形脉冲信号的频率计算式为f=1.44(R+2R)C121故选定元件参数，R1=63K,R2=40K,C1=0.1uF,C2=10uF。其中电容C2的作用是抗干扰用的，以提高电路的稳定性。递减计数器与时间显示（）分、秒计数器的设计一百进制分计数器和六十秒计数器的原理是一样的，不同的只是它们的输入脉冲和进制不同而已，我们用四片74LS192来实现分计数和秒计数功能，我们要的只是减计数，所以我们把它的UP端接到高电平上去,DN端接到秒脉冲上；十分秒位上的输入端B、C端接到高电平上，即从输入端置入0110（十进制的6），秒十位的PL端和借位端TCD联在一起，再把秒位的TCD端和十秒位的DN联在一起。当秒脉冲从秒位的DN端输入的时候秒计数的192开始从9减到0；这时，它的借位端TCD会发出一个低电平到秒十位的输入端DN，秒十位的计数从6变到5,一直到变为0；当高低位全为零的时候，秒十位的TCD发出一个低电平信号，DN为零时，置数端PL等于零，秒十位完成并行置数，下一个DN脉冲来到时，计数器进入下一个循环减计数工作中。对于分计数来说，道理也是一样的；只是要求，当秒计数完成了，分可以自动减少，需要把秒十位的借位端TCD端接到分计数的DN端作为分计数的输入信号来实现秒从分计数上的借位。当然，这些计数器工作，其中的清零端MR要处于低电平，置数端不置数时要处于高电平。这是一个独立工作的最高可以显示101分钟的计时器。把四个192的QA/QB/QC/QD都接到外部的显示电路上就可以看到时间的显示了。作为洗衣机控制器的一个模块，它还得有一定的接口来和其他的模块连接在一起协调工作，分计数的清零端MR是接在一起的；秒的清零端PL又是接在一起的，所以当要从外部把它们强制清零时，可以用两个或门就可以实现该功能。还有我们可以利用分计数的UP端来进行外部置数，当把它们各接到一个低触发（平时保持高电平，外部给一个力就输入一个低电平）的脉冲上就可以实现从0—9的数字输入。分、秒计数器的电路图SW4SW-洗涤时间设置电路我们可以利用分计数的UP端来进行外部置数，当把它们各接到一个低触发（平时保持高电平，外部给一个力就输入一个低电平）的脉冲上就可以实现从0—9的数字输入。因此设计出洗涤时间设置电路如下图洗涤时间设置...
