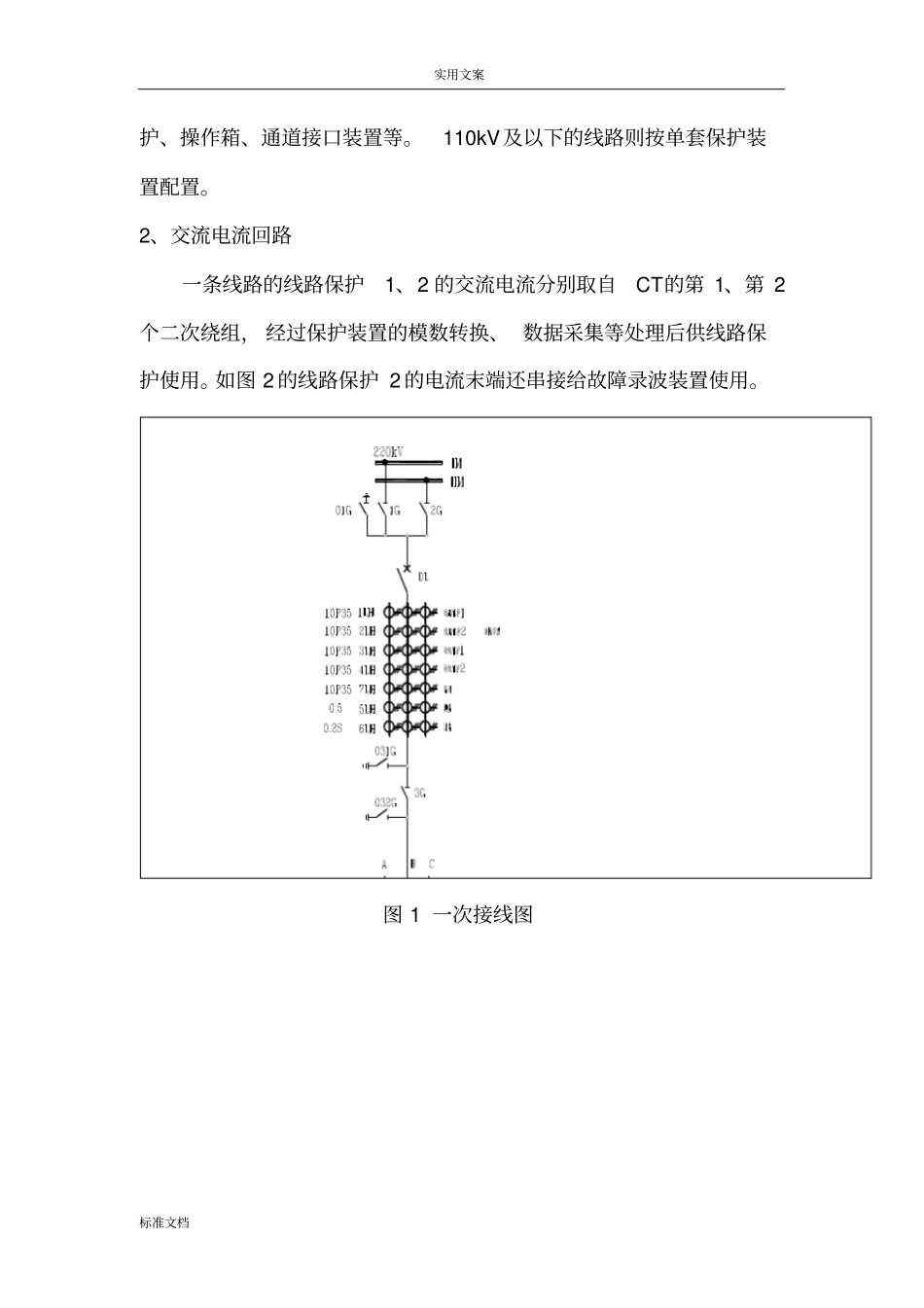

实用文案标准文档继电保护及其二次回路基础一、概述1、二次设备之间的相互连接的回路统称为二次回路，通常包括交流电压回路、交流电流回路、控制回路、信号回路以及电源回路等。2、常用的电气编号（回路标号）1)交流电流回路：400~599，如A411，B411，C411，N411；2)交流电压回路：600~799，如Ⅰ母电压A630、B630、C630、L630、N600，Ⅱ母电压A640、B640、C640、L640、N600，切换后电压A710、B710、C710等；3)控制回路：常用固定的数字标号，如正电源1、101、201、301，负电源2、102、202、302，合闸3、7，跳闸33、37等；4)信号回路：801~999，一般信号公共端为801。5)电源回路：常用固定的数字标号，如控制电源+KM、-KM，保护装置电源+BM、-BM，交流电源~A、~N等。3、关于保护的分类1)主保护：能以最快速度、有选择性地切除保护设备与线路故障，如电流差动保护、高频距离保护、工频变化量阻抗保护等；2)后备保护：主保护或断路器拒动时，用来切除故障，如距离保护、零序保护、失灵保护等。二、线路保护1、保护屏配置220kV及以上的线路保护一般采用双重化配置，包括两套线路保实用文案标准文档护、操作箱、通道接口装置等。110kV及以下的线路则按单套保护装置配置。2、交流电流回路一条线路的线路保护1、2的交流电流分别取自CT的第1、第2个二次绕组，经过保护装置的模数转换、数据采集等处理后供线路保护使用。如图2的线路保护2的电流末端还串接给故障录波装置使用。图1一次接线图实用文案标准文档图2线路保护交流电流回路3、交流电压回路1)电压切换：Ⅰ段母线电压A630、B630、C630、N600以及Ⅱ段母线电压A640、B640、C640、N600引自屏顶小母线或公用测控屏，利用所挂母线刀闸的辅助接点，经过操作箱（或操作插件）的电压切换继电器1YQJ、2YQJ实现Ⅰ、Ⅱ段母线电压的切换。实用文案标准文档图3交流电压切换回路2)电压输入：切换后的电压A720、B720、C720经过保护屏的电压空开ZKK引入保护装置。线路电压A603不经过电压切换直接引入保护装置。实用文案标准文档图4交流电压输入回路4、直流电源回路保护装置、操作箱以及通道接口装置的直流电源，包括控制电源、装置电源，取自直流馈线屏或屏顶直流控制小母线（一般为10kV保护以及老站保护设备），经直流电源空开引入保护装置。实用文案标准文档图5保护装置电源回路图6控制电源回路5、控制回路220kV线路保护配置一组合闸出口回路，两组跳闸出口回路，合闸回路对应第Ⅰ组控制电源，两组跳闸回路分别对应第Ⅰ、Ⅱ组控制实用文案标准文档电源；110kV及以下线路保护一般只配置1组合闸出口回路，1组跳闸出口回路。220kV线路断路器机构一般为分相或三相联动机构，110kV及以下线路断路器机构一般为三相联动机构。以下以220kV分相操作断路器机构为例，分析220kV线路保护的控制回路。图7保护装置开出回路1)合闸回路当遇到瞬时性故障后，保护装置动作，驱动内部重合闸出口继电器，其动合接点HJ-1闭合，经重合闸出口压板1LP4后输出合闸命令（J3）。J3启动操作箱的重合闸重动继电器ZHJ，输出合闸出口7A、7B、7C。实用文案标准文档图8A相合闸回路2)分相跳闸回路分相跳闸回路有两组，第Ⅰ组跳闸回路标号分别为K101（第Ⅰ组控制电源正端）、137A（A相跳闸出口Ⅰ）、137B（B相跳闸出口Ⅰ）、137C（C相跳闸出口Ⅰ）、K102（第Ⅰ组控制电源负端），第Ⅱ组跳闸回路标号分别为K201（第Ⅱ组控制电源正端）、137A（A相跳闸出口Ⅱ）、137B（B相跳闸出口Ⅱ）、137C（C相跳闸出口Ⅱ）、K202（第Ⅱ组控制电源负端）。以第Ⅰ组A相跳闸回路为例，当保护装置动作后，需要单相跳闸出口时，保护装置驱动内部第Ⅰ组分相跳闸出口继电器，其动合触点TJA-1闭合，经1LP1跳闸压板后输出跳闸指令J133A。J133A启动操作箱的跳闸保持继电器11TBIJa、12TBIJa，输出跳闸出口137A。实用文案标准文档图9第Ⅰ组A相跳闸回路3)三相跳闸回路三相跳闸回路也有两组，第Ⅰ组三跳回路标号分别为K101、J133Q（三跳起动重合闸）、J133R（三跳不起动重合闸）、K102，第Ⅱ组三跳回路标号分别为K201、J233Q（三跳起动重合闸）、J233R（三跳不起动重合闸）、K202。以第Ⅰ组三相跳闸回路为例，当保护...
