先进设计系统课程设计——能上下楼梯的小推车VIP免费

先进设计系统课程设计——能上下楼梯的小推车_第1页
1/8

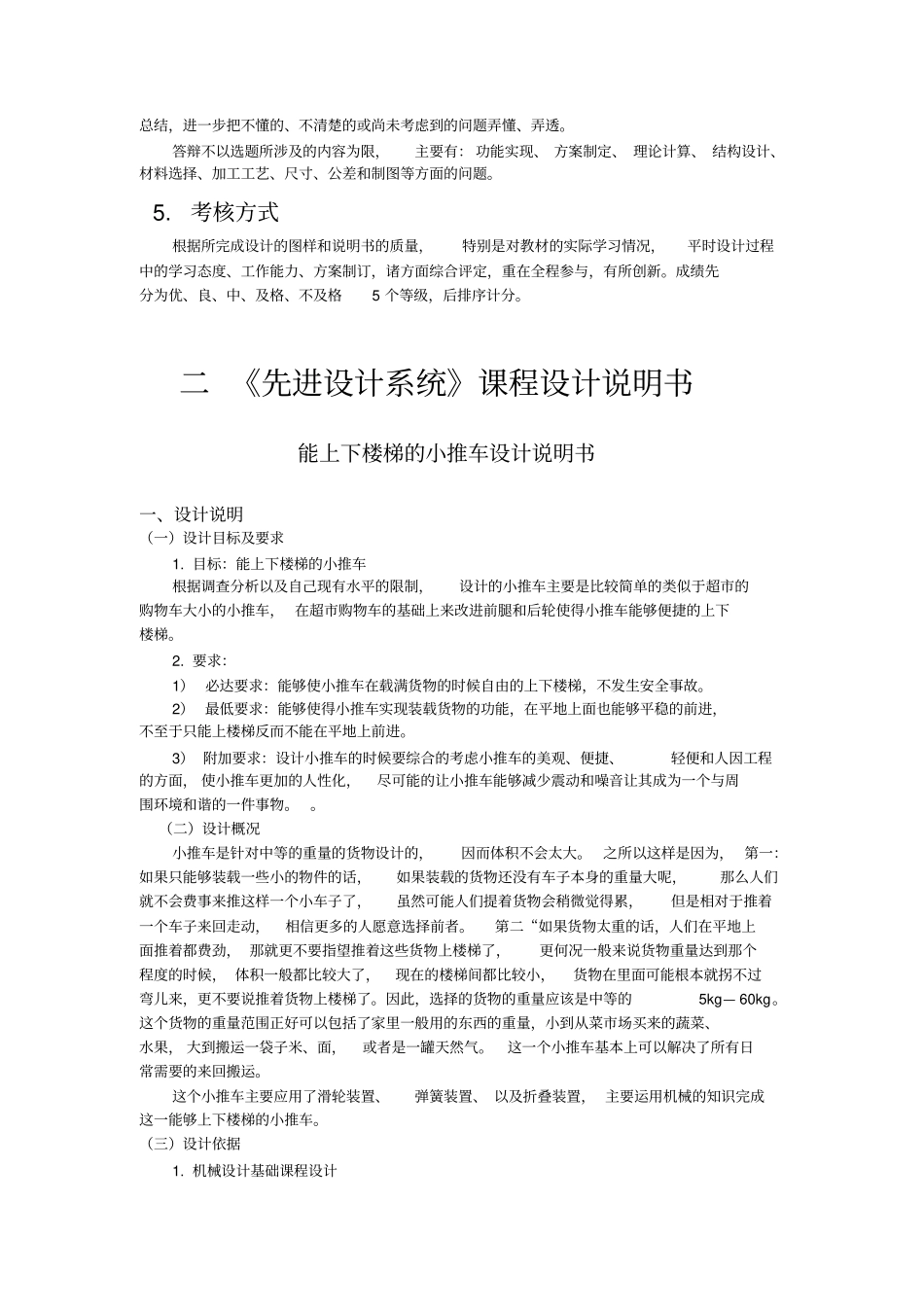

先进设计系统课程设计——能上下楼梯的小推车_第2页
2/8
先进设计系统课程设计——能上下楼梯的小推车_第3页
3/8
一《先进设计系统》课程设计任务书1.本课程设计的目的先进系统课程设计是《先进设计系统》课程的重要教学环节,是一次重要的专业设计训练。要达到的基本目的是:⑴使学生学会《先进设计系统》(戴庆辉编著,电子工业出版社,2009)提供的产品设计基本理论,加深对新产品规律和特点的认识,树立正确的设计思想,培养学生独立从事整机设计和创新设计的初步能力。⑵通过上机、计算、绘图、运用设计资料、手册,熟悉国家标准、规范,培养学生具有初步的机构选型、组合和确定运动方案、进行产品系统设计的基本技能,以及运用计算机、现代设计方法和技术资料诸方面的能力。⑶强化本课程的理论知识,培养学生综合运用所学知识,独立分析、解决工程实际问题的能力,使学生得到一次较完整的设计过程的基本训练,为今后从事设计工作打下良好的基础。2.本课程设计的工作内容在规定的时间内,要求每个学生完成以下工作:⑴反映产品总体结构的装配图一张。⑵关键零件的零件工作图二张。⑶设计说明书一份,其中必须有设计对象的工作原理图和计算说明。3.本课程设计的工作计划本课程设计的一般过程是:首先明确设计任务,编写设计任务书,项目包括产品功能;允许的最高费用;制造方面的要求;使用方面的要求。然后进行功能分析,确定功能结构,完成原理方案设计。接着进行结构设计和必要的计算。最后以图样和计算说明书表达设计结果。本课程设计的工作计划是:第一阶段,完成概念设计,画出工作原理图(或机械系统运动方案设计简图)。第二阶段,完成结构设计,绘制总体装配图。第三阶段,绘制零件工作图,整理说明书,准备答辩。4.课程设计答辩答辩的目的是让学生对设计工作作全面的回顾和总结,分析此次设计中存在的问题,以提高今后的设计能力。通过答辩也可检查学生实际掌握的设计知识情况,作为评定成绩的主要依据之一。在答辩前,应做好两方面的工作:⑴按要求完成规定的作业。把图样叠好,说明书订好。⑵作好回顾和总结。从功能设计到结构设计中各方面的具体问题,做一个全面的回顾和总结,进一步把不懂的、不清楚的或尚未考虑到的问题弄懂、弄透。答辩不以选题所涉及的内容为限,主要有:功能实现、方案制定、理论计算、结构设计、材料选择、加工工艺、尺寸、公差和制图等方面的问题。5.考核方式根据所完成设计的图样和说明书的质量,特别是对教材的实际学习情况,平时设计过程中的学习态度、工作能力、方案制订,诸方面综合评定,重在全程参与,有所创新。成绩先分为优、良、中、及格、不及格5个等级,后排序计分。二《先进设计系统》课程设计说明书能上下楼梯的小推车设计说明书一、设计说明(一)设计目标及要求1.目标:能上下楼梯的小推车根据调查分析以及自己现有水平的限制,设计的小推车主要是比较简单的类似于超市的购物车大小的小推车,在超市购物车的基础上来改进前腿和后轮使得小推车能够便捷的上下楼梯。2.要求:1)必达要求:能够使小推车在载满货物的时候自由的上下楼梯,不发生安全事故。2)最低要求:能够使得小推车实现装载货物的功能,在平地上面也能够平稳的前进,不至于只能上楼梯反而不能在平地上前进。3)附加要求:设计小推车的时候要综合的考虑小推车的美观、便捷、轻便和人因工程的方面,使小推车更加的人性化,尽可能的让小推车能够减少震动和噪音让其成为一个与周围环境和谐的一件事物。。(二)设计概况小推车是针对中等的重量的货物设计的,因而体积不会太大。之所以这样是因为,第一:如果只能够装载一些小的物件的话,如果装载的货物还没有车子本身的重量大呢,那么人们就不会费事来推这样一个小车子了,虽然可能人们提着货物会稍微觉得累,但是相对于推着一个车子来回走动,相信更多的人愿意选择前者。第二“如果货物太重的话,人们在平地上面推着都费劲,那就更不要指望推着这些货物上楼梯了,更何况一般来说货物重量达到那个程度的时候,体积一般都比较大了,现在的楼梯间都比较小,货物在里面可能根本就拐不过弯儿来,更不要说推着货物上楼梯了。因此,选择的货物的重量应该是中等的5kg—60kg。这个货物的重量范围正好可以包括了家里一般用的东西的重量,小到...
