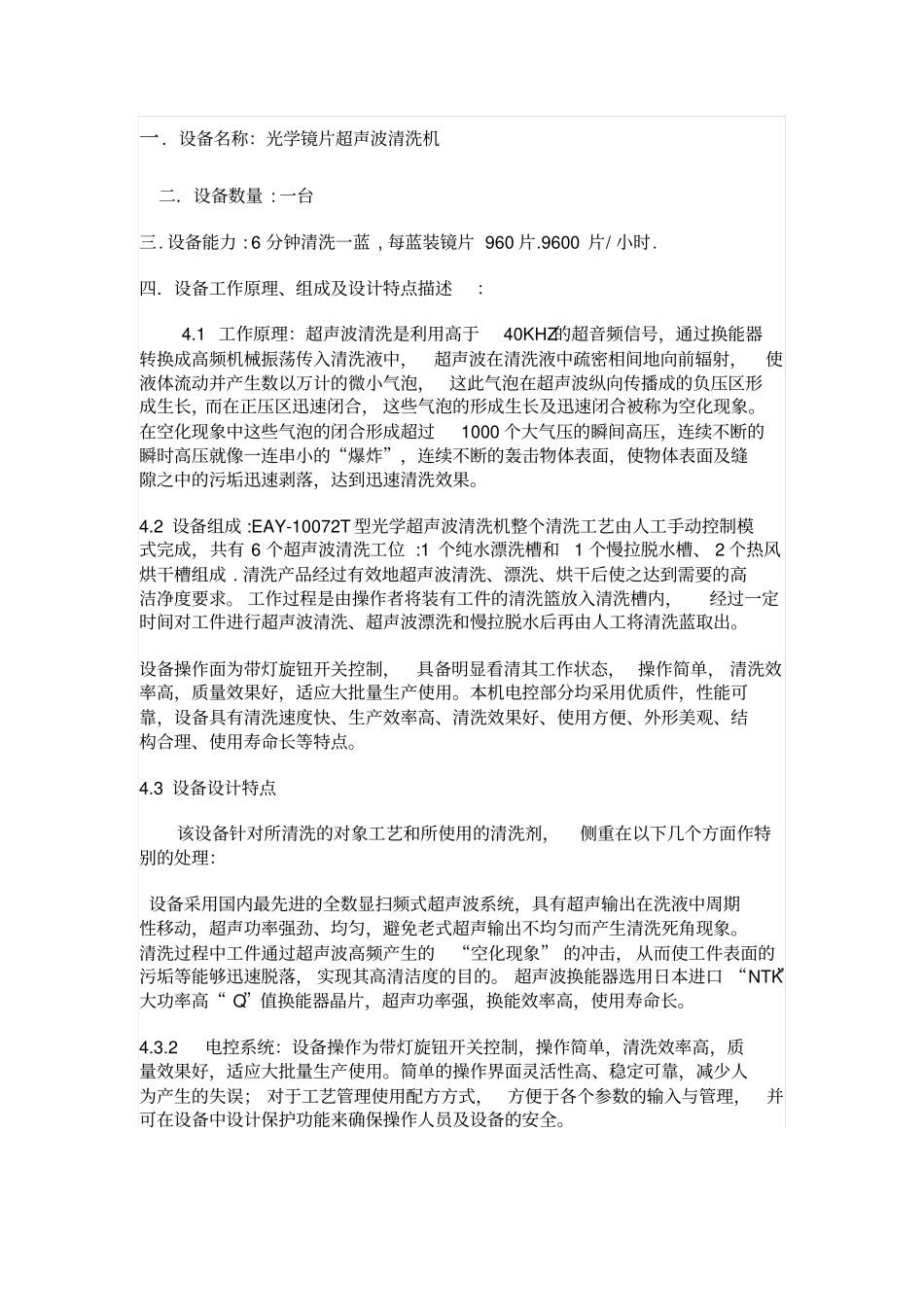

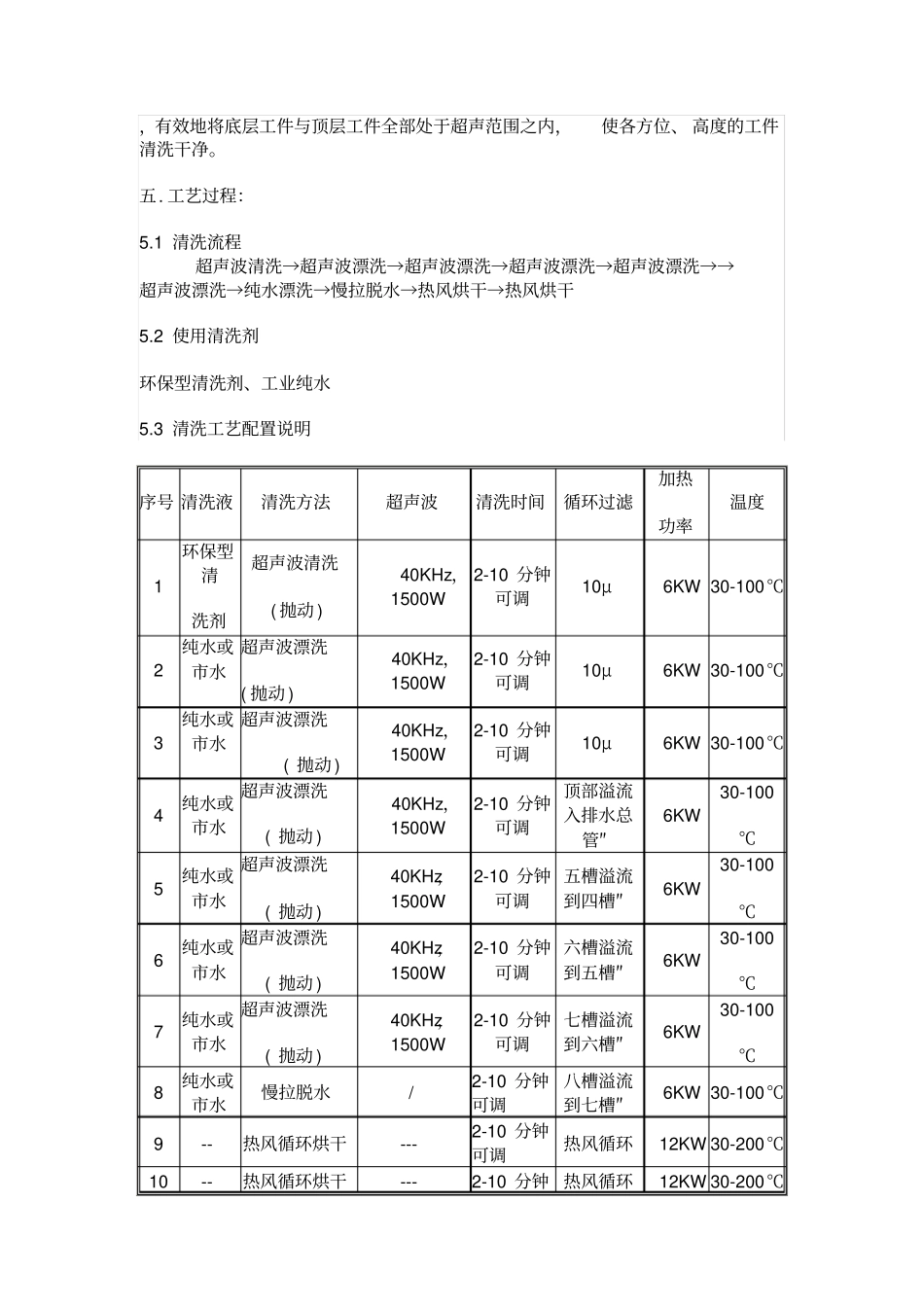

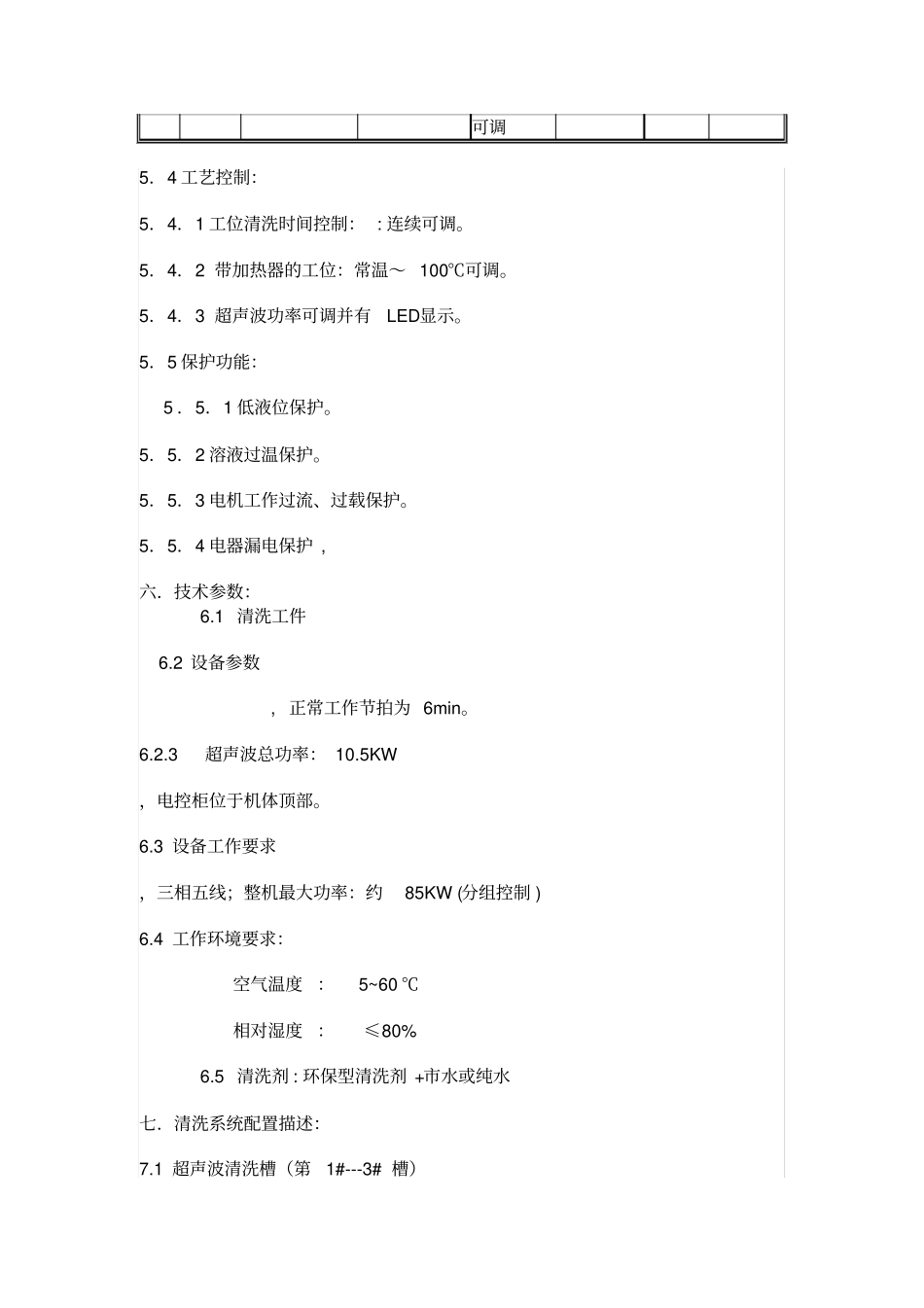

一.设备名称:光学镜片超声波清洗机二.设备数量:一台三.设备能力:6分钟清洗一蓝,每蓝装镜片960片.9600片/小时.四.设备工作原理、组成及设计特点描述:4.1工作原理:超声波清洗是利用高于40KHZ的超音频信号,通过换能器转换成高频机械振荡传入清洗液中,超声波在清洗液中疏密相间地向前辐射,使液体流动并产生数以万计的微小气泡,这此气泡在超声波纵向传播成的负压区形成生长,而在正压区迅速闭合,这些气泡的形成生长及迅速闭合被称为空化现象。在空化现象中这些气泡的闭合形成超过1000个大气压的瞬间高压,连续不断的瞬时高压就像一连串小的“爆炸”,连续不断的轰击物体表面,使物体表面及缝隙之中的污垢迅速剥落,达到迅速清洗效果。4.2设备组成:EAY-10072T型光学超声波清洗机整个清洗工艺由人工手动控制模式完成,共有6个超声波清洗工位:1个纯水漂洗槽和1个慢拉脱水槽、2个热风烘干槽组成.清洗产品经过有效地超声波清洗、漂洗、烘干后使之达到需要的高洁净度要求。工作过程是由操作者将装有工件的清洗篮放入清洗槽内,经过一定时间对工件进行超声波清洗、超声波漂洗和慢拉脱水后再由人工将清洗蓝取出。设备操作面为带灯旋钮开关控制,具备明显看清其工作状态,操作简单,清洗效率高,质量效果好,适应大批量生产使用。本机电控部分均采用优质件,性能可靠,设备具有清洗速度快、生产效率高、清洗效果好、使用方便、外形美观、结构合理、使用寿命长等特点。4.3设备设计特点该设备针对所清洗的对象工艺和所使用的清洗剂,侧重在以下几个方面作特别的处理:设备采用国内最先进的全数显扫频式超声波系统,具有超声输出在洗液中周期性移动,超声功率强劲、均匀,避免老式超声输出不均匀而产生清洗死角现象。清洗过程中工件通过超声波高频产生的“空化现象”的冲击,从而使工件表面的污垢等能够迅速脱落,实现其高清洁度的目的。超声波换能器选用日本进口“NTK”大功率高“Q”值换能器晶片,超声功率强,换能效率高,使用寿命长。4.3.2电控系统:设备操作为带灯旋钮开关控制,操作简单,清洗效率高,质量效果好,适应大批量生产使用。简单的操作界面灵活性高、稳定可靠,减少人为产生的失误;对于工艺管理使用配方方式,方便于各个参数的输入与管理,并可在设备中设计保护功能来确保操作人员及设备的安全。,有效地将底层工件与顶层工件全部处于超声范围之内,使各方位、高度的工件清洗干净。五.工艺过程:5.1清洗流程超声波清洗→超声波漂洗→超声波漂洗→超声波漂洗→超声波漂洗→→超声波漂洗→纯水漂洗→慢拉脱水→热风烘干→热风烘干5.2使用清洗剂环保型清洗剂、工业纯水5.3清洗工艺配置说明序号清洗液清洗方法超声波清洗时间循环过滤加热功率温度1环保型清洗剂超声波清洗(抛动)40KHz,1500W2-10分钟可调10μ6KW30-100℃2纯水或市水超声波漂洗(抛动)40KHz,1500W2-10分钟可调10μ6KW30-100℃3纯水或市水超声波漂洗(抛动)40KHz,1500W2-10分钟可调10μ6KW30-100℃4纯水或市水超声波漂洗(抛动)40KHz,1500W2-10分钟可调顶部溢流入排水总管″6KW30-100℃5纯水或市水超声波漂洗(抛动)40KHz,1500W2-10分钟可调五槽溢流到四槽″6KW30-100℃6纯水或市水超声波漂洗(抛动)40KHz,1500W2-10分钟可调六槽溢流到五槽″6KW30-100℃7纯水或市水超声波漂洗(抛动)40KHz,1500W2-10分钟可调七槽溢流到六槽″6KW30-100℃8纯水或市水慢拉脱水/2-10分钟可调八槽溢流到七槽″6KW30-100℃9--热风循环烘干---2-10分钟可调热风循环12KW30-200℃10--热风循环烘干---2-10分钟热风循环12KW30-200℃可调5.4工艺控制:5.4.1工位清洗时间控制::连续可调。5.4.2带加热器的工位:常温~100℃可调。5.4.3超声波功率可调并有LED显示。5.5保护功能:5.5.1低液位保护。5.5.2溶液过温保护。5.5.3电机工作过流、过载保护。5.5.4电器漏电保护,六.技术参数:6.1清洗工件6.2设备参数,正常工作节拍为6min。6.2.3超声波总功率:10.5KW,电控柜位于机体顶部。6.3设备工作要求,三相五线;整机最大功率:约85KW(分组控制)6.4工作环境要求:空气温度:5~60℃相对湿度:≤80%6.5清洗剂:环保型清洗剂+市水...
