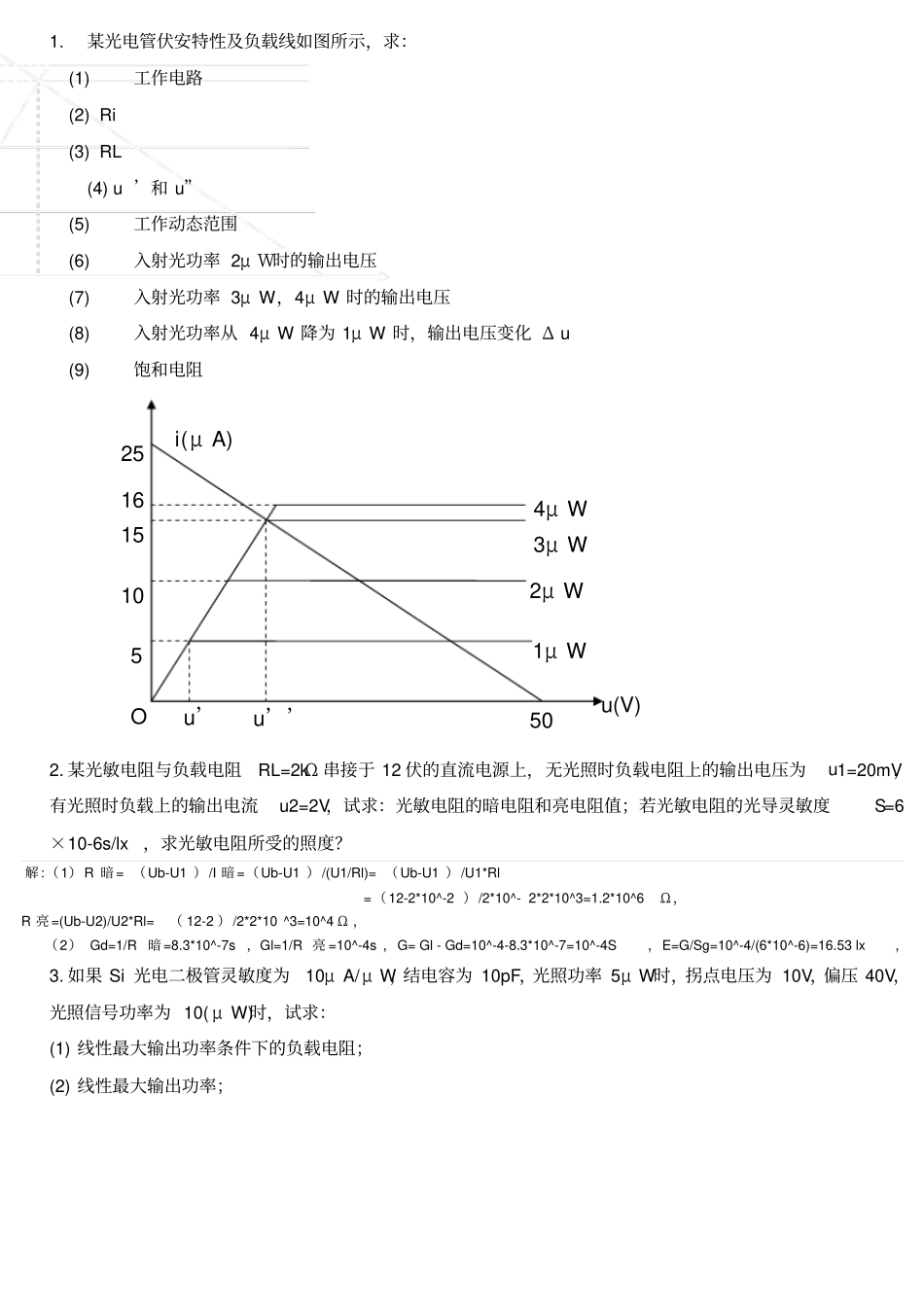

1.某光电管伏安特性及负载线如图所示，求：(1)工作电路(2)Ri(3)RL(4)u’和u”(5)工作动态范围(6)入射光功率2μW时的输出电压(7)入射光功率3μW，4μW时的输出电压(8)入射光功率从4μW降为1μW时，输出电压变化Δu(9)饱和电阻2.某光敏电阻与负载电阻RL=2kΩ串接于12伏的直流电源上，无光照时负载电阻上的输出电压为u1=20mV，有光照时负载上的输出电流u2=2V，试求：光敏电阻的暗电阻和亮电阻值；若光敏电阻的光导灵敏度S=6×10-6s/lx，求光敏电阻所受的照度？解:（1）R暗=（Ub-U1）/I暗=（Ub-U1）/(U1/Rl)=（Ub-U1）/U1*Rl=（12-2*10^-2）/2*10^-2*2*10^3=1.2*10^6Ω，R亮=(Ub-U2)/U2*Rl=（12-2）/2*2*10^3=10^4Ω，（2）Gd=1/R暗=8.3*10^-7s，Gl=1/R亮=10^-4s，G=Gl-Gd=10^-4-8.3*10^-7=10^-4S，E=G/Sg=10^-4/(6*10^-6)=16.53lx，3.如果Si光电二极管灵敏度为10μA/μW，结电容为10pF，光照功率5μW时，拐点电压为10V，偏压40V，光照信号功率为10(μW)时，试求：(1)线性最大输出功率条件下的负载电阻；(2)线性最大输出功率；Ou’u’’50u(V)251615105i(μA)2μW1μW3μW4μW
