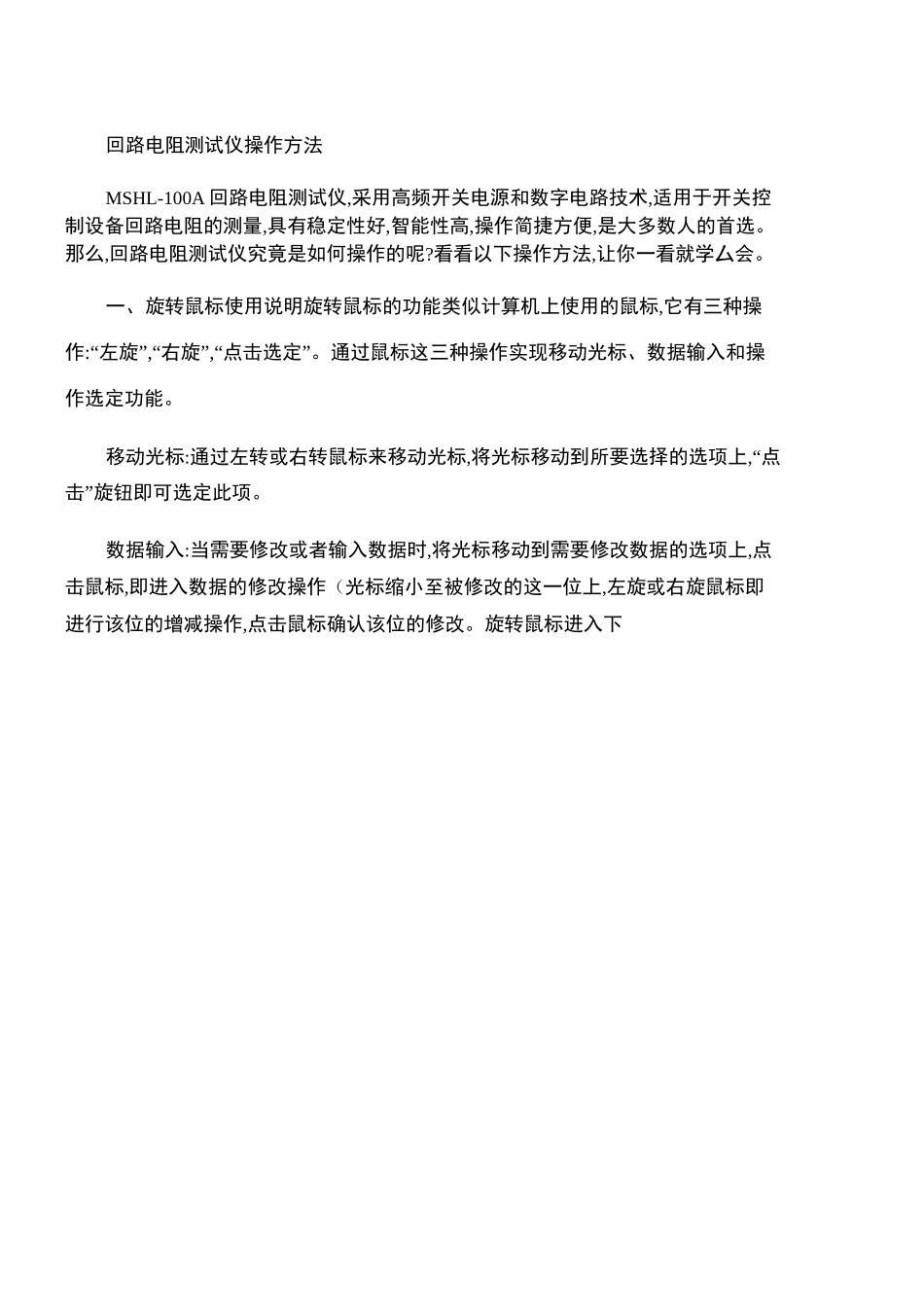

回路电阻测试仪操作方法._第1页
1/9

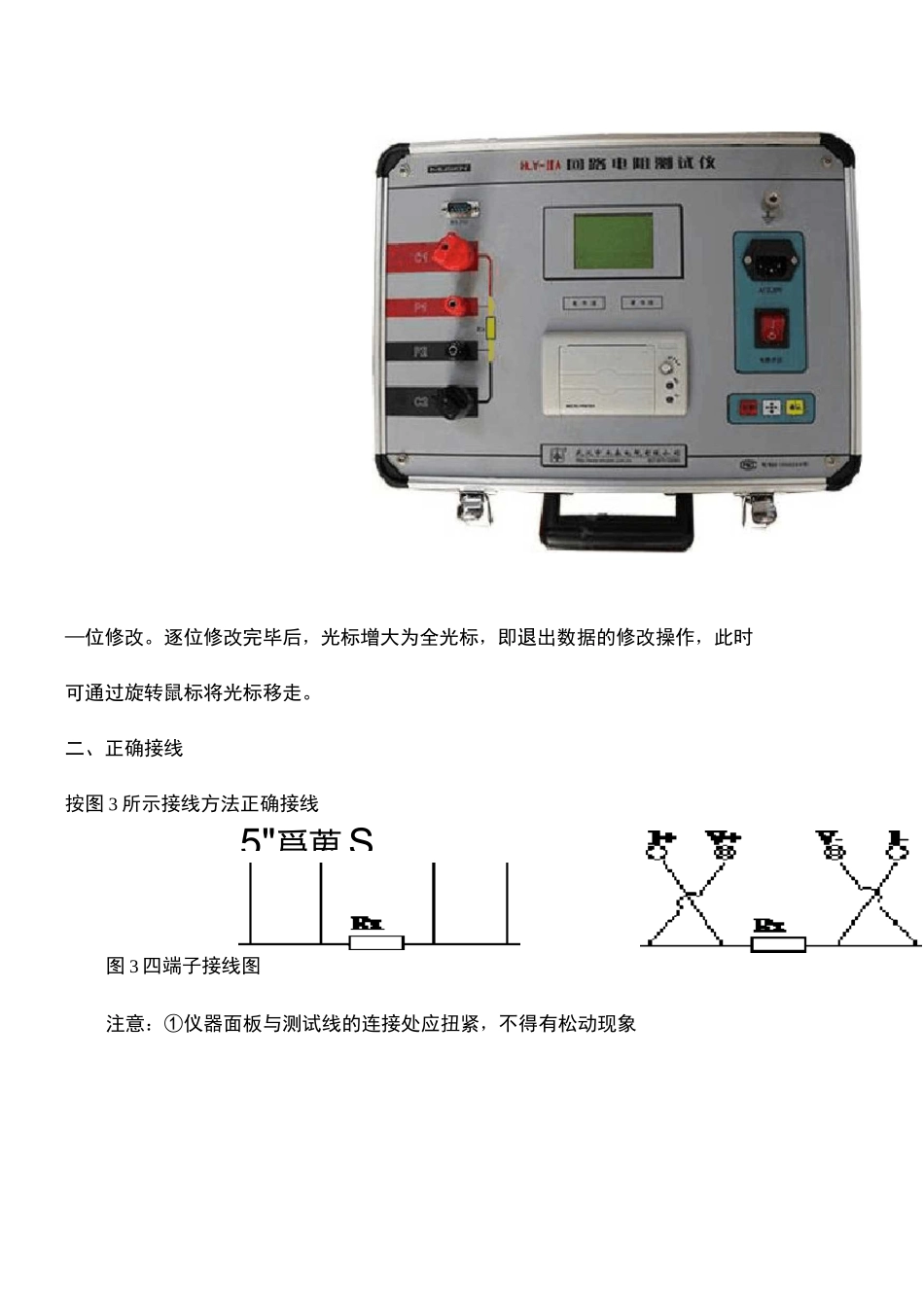

回路电阻测试仪操作方法._第2页
2/9
回路电阻测试仪操作方法._第3页
3/9
回路电阻测试仪操作方法MSHL-100A回路电阻测试仪,采用高频开关电源和数字电路技术,适用于开关控制设备回路电阻的测量,具有稳定性好,智能性高,操作简捷方便,是大多数人的首选。那么,回路电阻测试仪究竟是如何操作的呢?看看以下操作方法,让你一看就学厶会。一、旋转鼠标使用说明旋转鼠标的功能类似计算机上使用的鼠标,它有三种操作:“左旋”,“右旋”,“点击选定”。通过鼠标这三种操作实现移动光标、数据输入和操作选定功能。移动光标:通过左转或右转鼠标来移动光标,将光标移动到所要选择的选项上,“点击”旋钮即可选定此项。数据输入:当需要修改或者输入数据时,将光标移动到需要修改数据的选项上,点击鼠标,即进入数据的修改操作(光标缩小至被修改的这一位上,左旋或右旋鼠标即进行该位的增减操作,点击鼠标确认该位的修改。旋转鼠标进入下5"爲蒐S—位修改。逐位修改完毕后,光标增大为全光标,即退出数据的修改操作,此时可通过旋转鼠标将光标移走。二、正确接线按图3所示接线方法正确接线图3四端子接线图注意:①仪器面板与测试线的连接处应扭紧,不得有松动现象②按照四端子法接线,即电流线夹在被试品的外侧,电压线夹在被试品的内侧,电流与电压必须同极性。三、开机确认测试线接线无误后,接入220V交流电源,合上电源开关,仪器进入开机状态。开机时,蜂鸣器短时响,表示系统开机。四、主界面打开电源开关,系统进入主界面,如图4所示图4主界面移动光标,在“开始测试”、“记录查询”、“时间设置”、“U盘转存”中任意切换。主界面下方显示系统当前时间。五、测试菜单界在主界面中选中“开始测试”项,点击鼠标,仪器进入测试菜单界面,如图5所示。默认测试电流为100A,测试时间为10sCantartResistancoTestoT测试电流-100【测试菜单】测试时间-010
