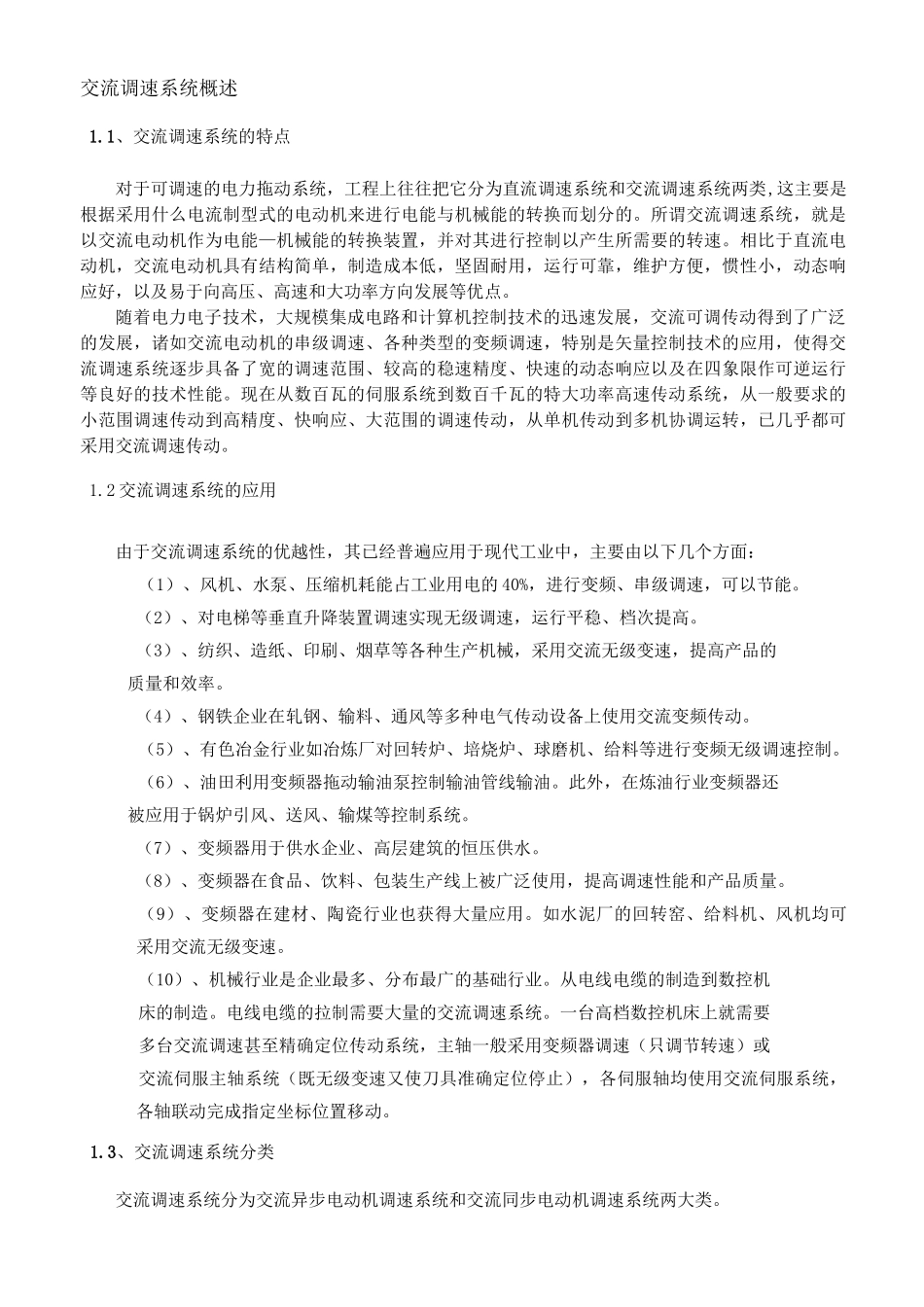

交流调速系统概述1.1、交流调速系统的特点对于可调速的电力拖动系统，工程上往往把它分为直流调速系统和交流调速系统两类,这主要是根据采用什么电流制型式的电动机来进行电能与机械能的转换而划分的。所谓交流调速系统，就是以交流电动机作为电能—机械能的转换装置，并对其进行控制以产生所需要的转速。相比于直流电动机，交流电动机具有结构简单，制造成本低，坚固耐用，运行可靠，维护方便，惯性小，动态响应好，以及易于向高压、高速和大功率方向发展等优点。随着电力电子技术，大规模集成电路和计算机控制技术的迅速发展，交流可调传动得到了广泛的发展，诸如交流电动机的串级调速、各种类型的变频调速，特别是矢量控制技术的应用，使得交流调速系统逐步具备了宽的调速范围、较高的稳速精度、快速的动态响应以及在四象限作可逆运行等良好的技术性能。现在从数百瓦的伺服系统到数百千瓦的特大功率高速传动系统，从一般要求的小范围调速传动到高精度、快响应、大范围的调速传动，从单机传动到多机协调运转，已几乎都可采用交流调速传动。1.2交流调速系统的应用由于交流调速系统的优越性，其已经普遍应用于现代工业中，主要由以下几个方面：（1）、风机、水泵、压缩机耗能占工业用电的40%，进行变频、串级调速，可以节能。（2）、对电梯等垂直升降装置调速实现无级调速，运行平稳、档次提高。（3）、纺织、造纸、印刷、烟草等各种生产机械，采用交流无级变速，提高产品的质量和效率。（4）、钢铁企业在轧钢、输料、通风等多种电气传动设备上使用交流变频传动。（5）、有色冶金行业如冶炼厂对回转炉、培烧炉、球磨机、给料等进行变频无级调速控制。（6）、油田利用变频器拖动输油泵控制输油管线输油。此外，在炼油行业变频器还被应用于锅炉引风、送风、输煤等控制系统。（7）、变频器用于供水企业、高层建筑的恒压供水。（8）、变频器在食品、饮料、包装生产线上被广泛使用，提高调速性能和产品质量。（9）、变频器在建材、陶瓷行业也获得大量应用。如水泥厂的回转窑、给料机、风机均可采用交流无级变速。（10）、机械行业是企业最多、分布最广的基础行业。从电线电缆的制造到数控机床的制造。电线电缆的拉制需要大量的交流调速系统。一台高档数控机床上就需要多台交流调速甚至精确定位传动系统，主轴一般采用变频器调速（只调节转速）或交流伺服主轴系统（既无级变速又使刀具准确定位停止），各伺服轴均使用交流伺服系统，各轴联动完成指定坐标位置移动。1.3、交流调速系统分类交流调速系统分为交流异步电动机调速系统和交流同步电动机调速系统两大类。1、在交流异步电动机中，从定子传入转子的电磁功率Pm可以分成两部分：一部分Pmech=（1-S）Pm是拖动负载的有效功率，另一部分是Ps=SPm与转差率S成正比的转差功率，转差功率的流向是调速系统效率高低的标志。就转差功率的流向向而言，交流异步电动机调速系统可以分为三种：（1）、转差功率消耗型调速系统这种调速系统全部转差功率都被消耗掉，用增加转差功率的消耗来换取转速的降低，转差率S增大，转差功率Ps=SPm增大，以发热形式消耗在转子电路里，使得系统效率也随之降低。定子调压调速、电磁转差离合器调速及绕线式异步电动机转子串电阻调速这三种方法属于这一类，这类调速系统存在着调速范围愈宽，转差功率Ps愈大，系统效率愈低的问题，故不值得提倡。（2）、转差功率馈送型调速系统这种调速系统的大部分转差功率通过变流装置回馈给电网或者加以利用，转速越低回馈的功率越多，但是增设的装置也要多消耗一部分功率。绕线式异步电动机转子串级调速即属于这一类，它将转差功率通过整流和逆变作用，经变压器回馈到交流电网，但没有以发热形式消耗能量，即使在低速时，串级调速系统的效率也是很高的。（3）、转差功率不变型调速系统这种调速系统中，转差功率仍旧消耗在转子里，但不论转速高低，转差功率基本不变。如变极对数调速，变频调速即属于这一类，由于在调速过程中改变同步转速n0，转差率S是一定的，故系统效率不会因调速而降低。在改变n0的两种调速方案中，又因变极对数调速为有极调速，且极数很有限，调速范围窄，所以，...
