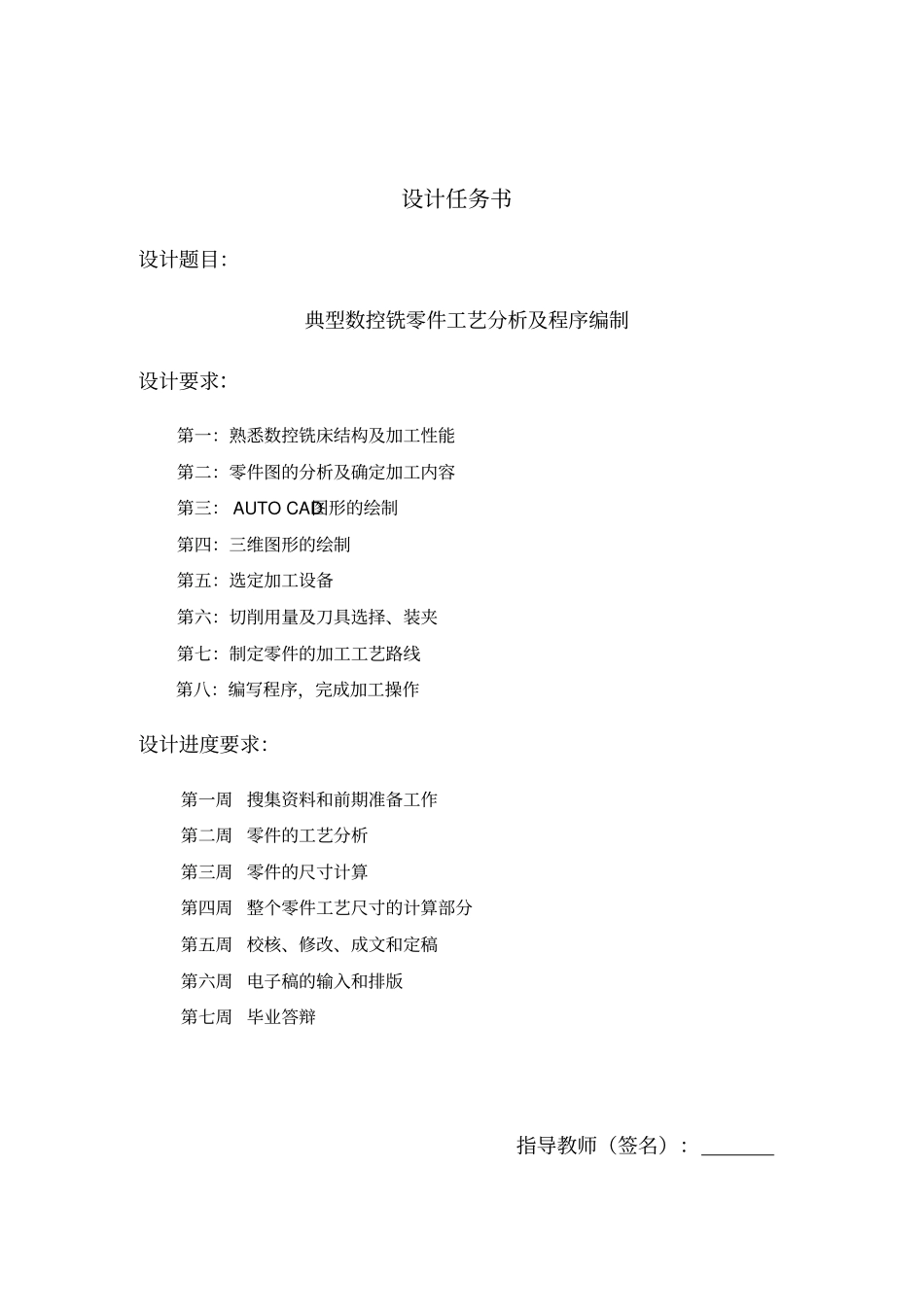

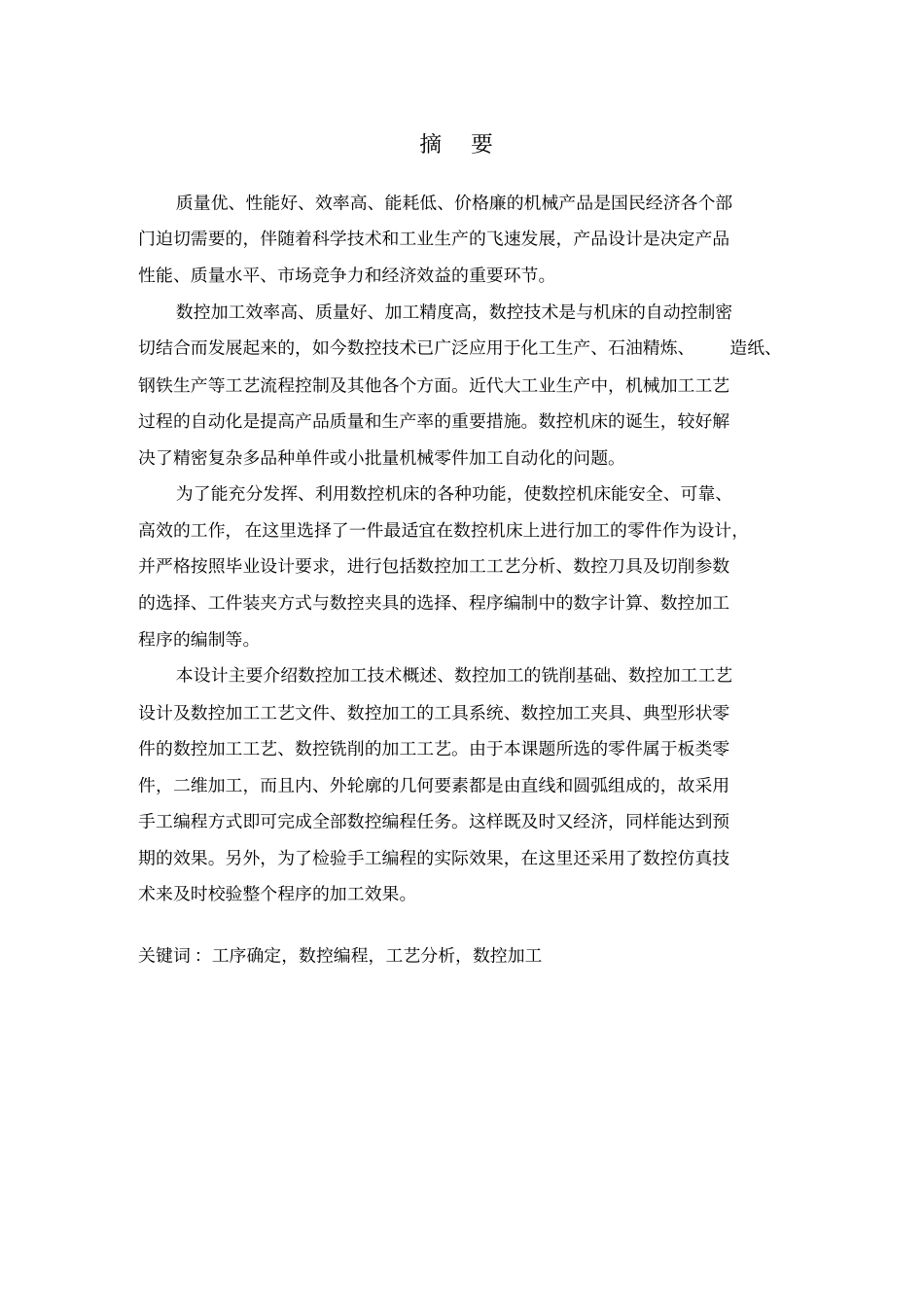

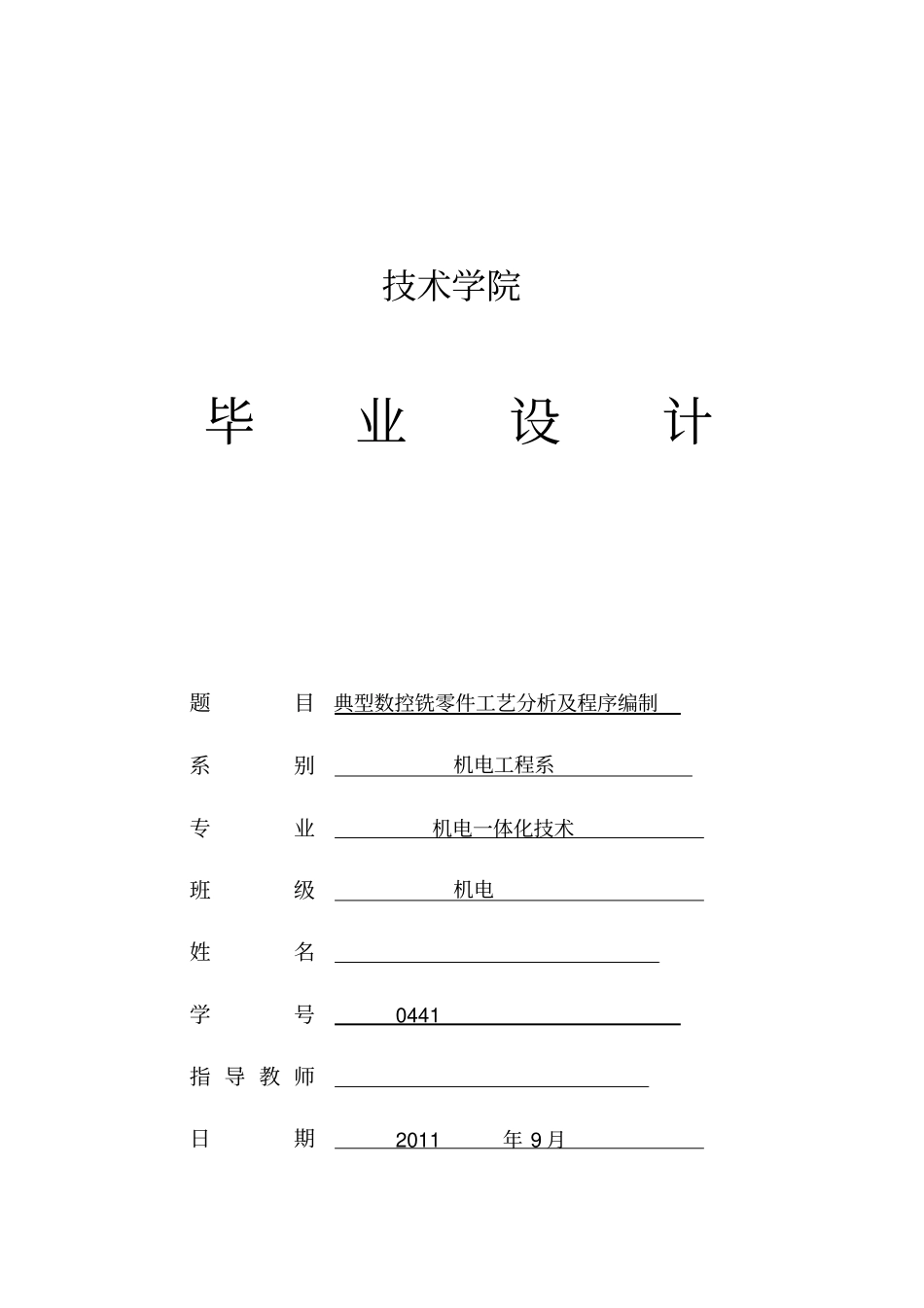

技术学院毕业设计题目典型数控铣零件工艺分析及程序编制系别机电工程系专业机电一体化技术班级机电姓名学号0441指导教师日期2011年9月设计任务书设计题目：典型数控铣零件工艺分析及程序编制设计要求：第一：熟悉数控铣床结构及加工性能第二：零件图的分析及确定加工内容第三：AUTOCAD图形的绘制第四：三维图形的绘制第五：选定加工设备第六：切削用量及刀具选择、装夹第七：制定零件的加工工艺路线第八：编写程序，完成加工操作设计进度要求：第一周搜集资料和前期准备工作第二周零件的工艺分析第三周零件的尺寸计算第四周整个零件工艺尺寸的计算部分第五周校核、修改、成文和定稿第六周电子稿的输入和排版第七周毕业答辩指导教师（签名）：摘要质量优、性能好、效率高、能耗低、价格廉的机械产品是国民经济各个部门迫切需要的，伴随着科学技术和工业生产的飞速发展，产品设计是决定产品性能、质量水平、市场竞争力和经济效益的重要环节。数控加工效率高、质量好、加工精度高，数控技术是与机床的自动控制密切结合而发展起来的，如今数控技术已广泛应用于化工生产、石油精炼、造纸、钢铁生产等工艺流程控制及其他各个方面。近代大工业生产中，机械加工工艺过程的自动化是提高产品质量和生产率的重要措施。数控机床的诞生，较好解决了精密复杂多品种单件或小批量机械零件加工自动化的问题。为了能充分发挥、利用数控机床的各种功能，使数控机床能安全、可靠、高效的工作，在这里选择了一件最适宜在数控机床上进行加工的零件作为设计，并严格按照毕业设计要求，进行包括数控加工工艺分析、数控刀具及切削参数的选择、工件装夹方式与数控夹具的选择、程序编制中的数字计算、数控加工程序的编制等。本设计主要介绍数控加工技术概述、数控加工的铣削基础、数控加工工艺设计及数控加工工艺文件、数控加工的工具系统、数控加工夹具、典型形状零件的数控加工工艺、数控铣削的加工工艺。由于本课题所选的零件属于板类零件，二维加工，而且内、外轮廓的几何要素都是由直线和圆弧组成的，故采用手工编程方式即可完成全部数控编程任务。这样既及时又经济，同样能达到预期的效果。另外，为了检验手工编程的实际效果，在这里还采用了数控仿真技术来及时校验整个程序的加工效果。关键词：工序确定，数控编程，工艺分析，数控加工目录设计任务书...........................................................摘要..............................................................I1国内外的研究现状..................................................01.1数控铣的研究...................................................02数控铣削加工工艺分析..............................................22.1加工零件图.....................................................22.2零件的结构工艺性分析...........................................22.3毛胚的确定.....................................................42.4零件的技术要求.................................................53机床以及夹具的选择................................................63.1机床以及系统的选择.............................................64零件加工工艺分析..................................................94.1工序的划分及加工顺序的安排.....................................94.2刀具的选用....................................................124.3切削用量的确定................................................134.4数控加工工序卡片..............................................135程序的编制.......................................................155.1自动编程......................................................155.2手动编程......................................................15致谢.............................................................19参考文献...........................................................201国内外的研究现状1.1数控铣的研究1.1.1...
