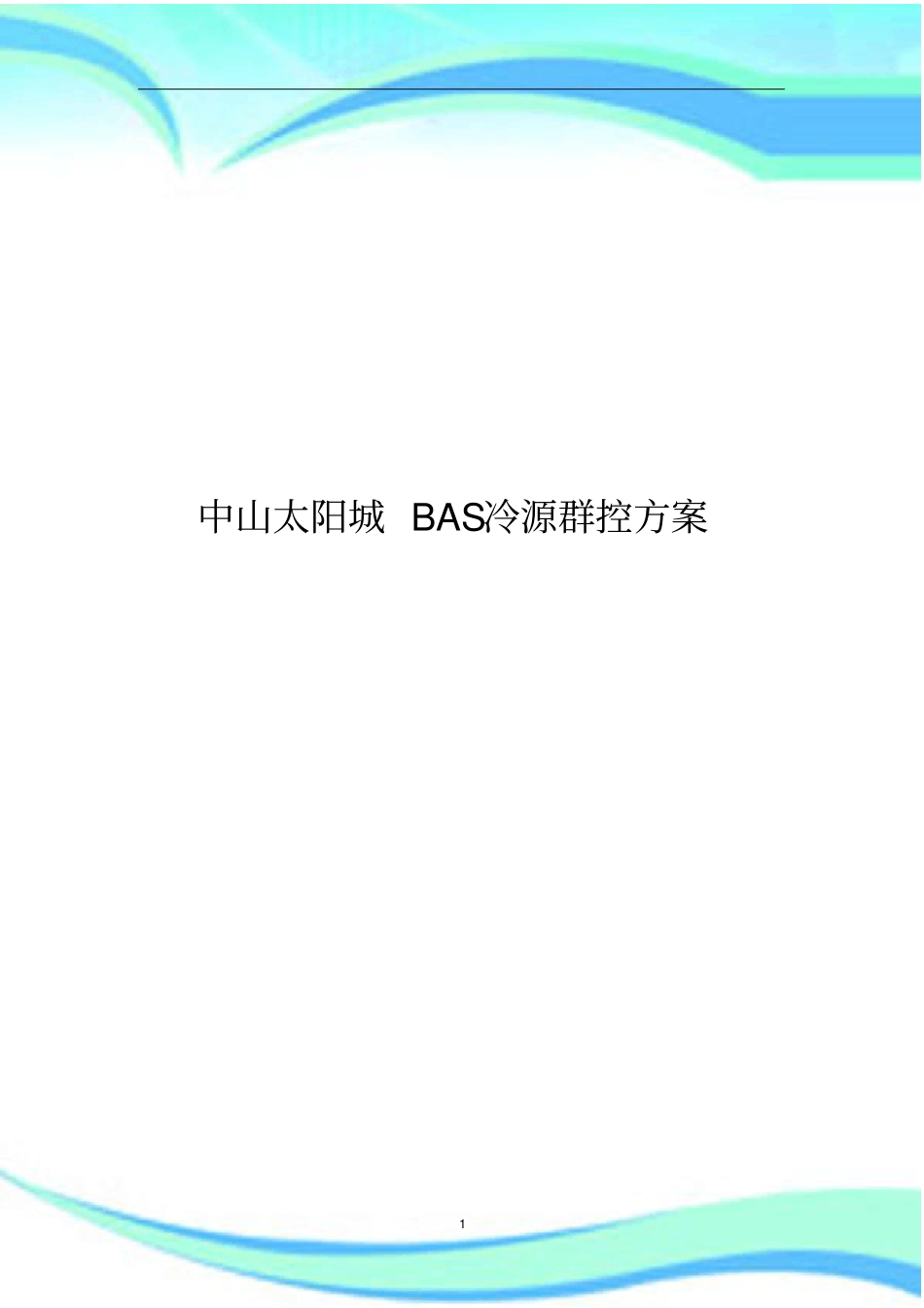

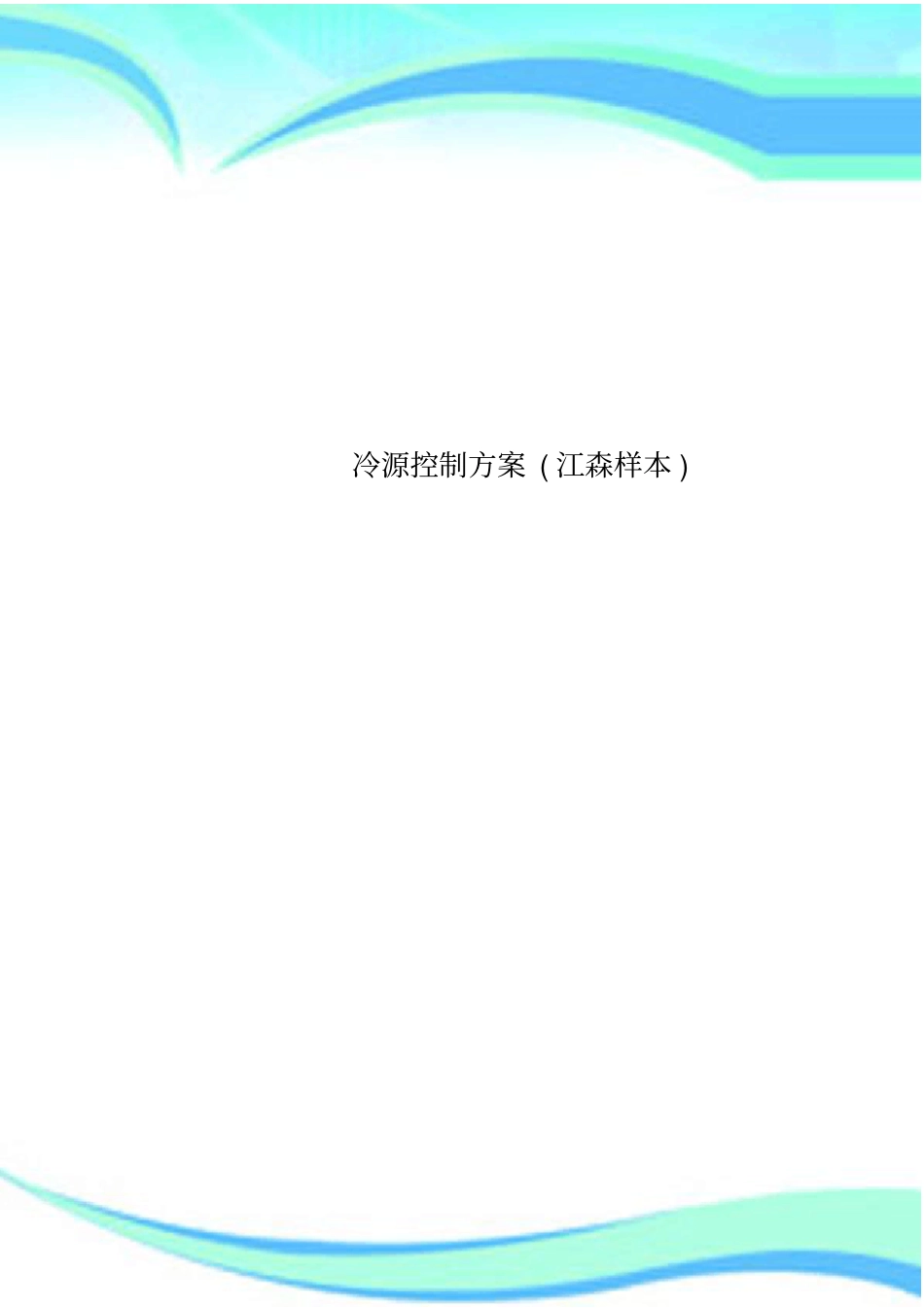

冷源控制方案(江森样本)2————————————————————————————————作者：————————————————————————————————日期：1中山太阳城BAS冷源群控方案21群控介绍作为一栋现代化建筑物，致力于创造一个高效节能、绿色环保、舒适、高性能价格比、温馨而安全的环境。广晟国际大厦项目对建筑物机电设备节能方面有很高的要求，建筑物内分布着冷水机、电梯、高低压变配电柜、大量的空调风柜、给排水泵等机电设备，这种情况下，建筑物内的所有机电设备如何进行统一管理，如何节能控制，如何收集报表进行数据分析，就显得尤为重要,该项目节能系统的关键。2.1群控范围针对太阳城项目，主要冷源群控方案主要包括以下几个方面：（1）监控的设备编号及点表（2）冷源群控系统监控原理（3）冷源群控系统整体节能控制（4）冷源群控系统主要算法（5）冷源群控系统功能2冷源群控系统监控原理太阳城项目项目采用了冷冻水泵变频、冷却水泵，如何保证各设备稳定协调3运行并做到节能控制是本系统节能管理的关键。2.1冷源群控功能1）节能控制器实时检测系统的负荷情况，根据负荷大小和累计运行时间法，启停相应的冷水机组和相关设备，使冷水机组制冷能力和系统实际负荷匹配，冷源系统群控避免多开机，降低运行费用。根据系统负荷对冷却泵、冷冻泵变频及台数控制，节约能源。根据冷却水温度启停冷却塔风机台数。根据系统运行情况，对冷水机组出水温度设定，降低运行费用。2）控制设备顺序启停并有连锁保护。根据实际需求设定冷却水回水温度。根据末端压差值、温度与压差设定值的比较，自动调整水泵频率与支管阀门的开度来控制每个支管的流量。3）管理实现自动化控制，减少操作失误。延长机组寿命，提高设备利用率。降低操作人员劳动强度。实现计算机集中监控（在冷水机组机房可以独立监控），提高管理效率及反应速度。2.2冷源群控监控原理说明本设计从冷站整体效率出发的控制策略，即当冷站系统中所需控制的目标有多个时，协调各自之间的逻辑关系，协调冷机控制、冷冻水泵控制、冷却水泵控制、冷却塔控制甚至是末端调节之间的关系。本章节以地下一层机组群控系统作为依据叙述相关控制原理，其它系统与之类似。42.2.1冷水机组控制冷水机组是整个中央空调系统的心脏，自控节能控制系统以冷水机组为中心，着眼于整个空调系统，根据冷水机组的运行可靠性要求，自动控制辅助设备，主要包括冷冻水泵，冷却塔风机，风柜风机的功率消耗。我们在谈具体的节能控制策略前，必须先了解冷水机组的运行特性曲线。任何不顾及冷水机组本身运行特性而进行的控制都是后患无穷的，引起冷水机组喘振、结冰等是目前一些控制系统造成的常见问题。由于太阳城项目将采取一次泵变频控制方式，故对冷水机组要求是强制明确的。针对冷水机组的选择：1、蒸发器最小流量限制冷水机组蒸发器最小水流量限值能否小于冷冻机设计流量值的50%。2、流量变化率限制冷水机组蒸发器每分钟流量能否达到50%。3、蒸发器额定水阻力限制冷水机组蒸发器额定水阻力尽可能保持在相等的水平。4、COP波动变流量的范围内，冷水机组COP波动不大。从以上要求可以看出：控制系统如何和冷水主机通讯是控制系统稳定运行的关键。另外从太阳城项目设计分析：冷水机组能耗占整个机房系统60％左右比例，故如何利用好冷水机组是是否节能的关键。1)开机控制系统采集冷水主机各设备，如手自动状态、有无故障状态、水流开关等系统能开机数，并以时间、主机大小排序主机系统。开机子程序收到开机指令后，进入开机步骤。开启主机各蝶阀，启动冷却泵、冷冻泵，投入冷却塔，最后开主机。系统当收到个蝶阀、泵故障就关闭相关启动的设备，进入启动备用主机系统。5系统根据室外温湿度、数据库中的历史时间负荷表、现场负荷需求区域要求等预测需要开启的台数，同时根据输入的水温设定值判断是冬天还是夏天。夏天就按减机模式运行（开机时以最大计算负荷启机，再根据负荷逐渐减机）。冬天就按加机模式运行（开机时单台运行，再根据负荷逐减加机）；冬季夏季定义由室外环境（室外温湿度）决定。2）停机控制关机子程序分紧急关闭和正...
