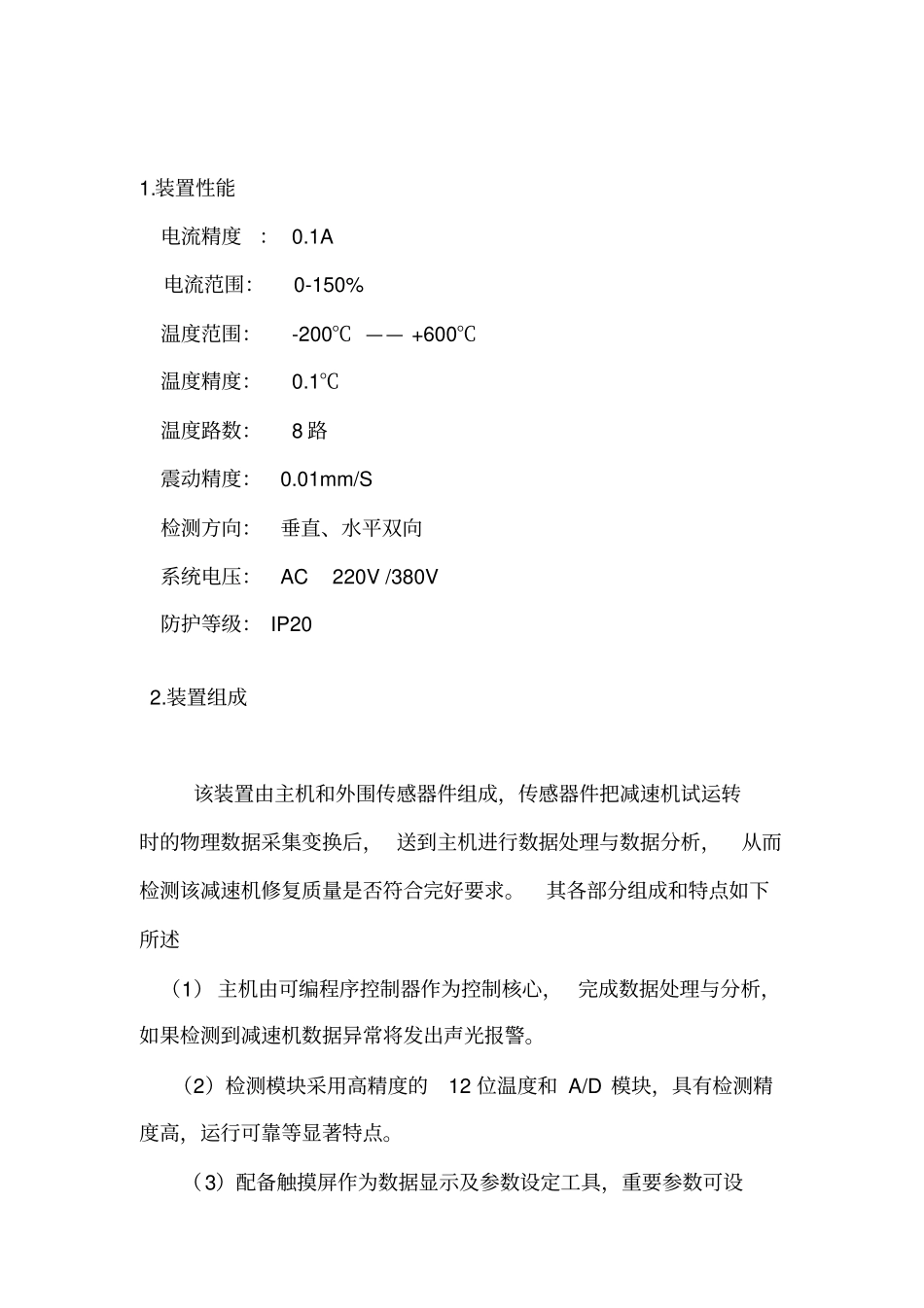

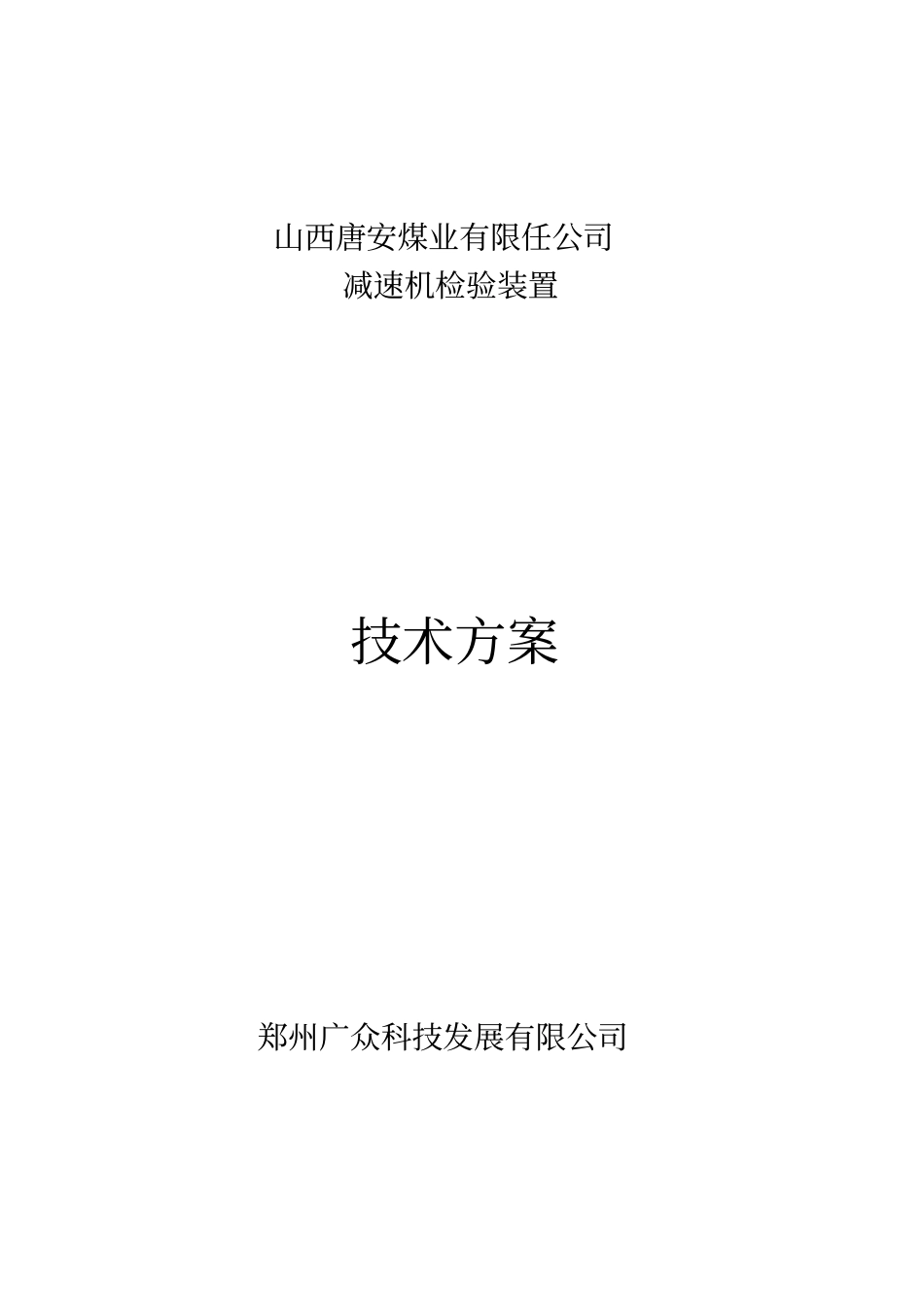

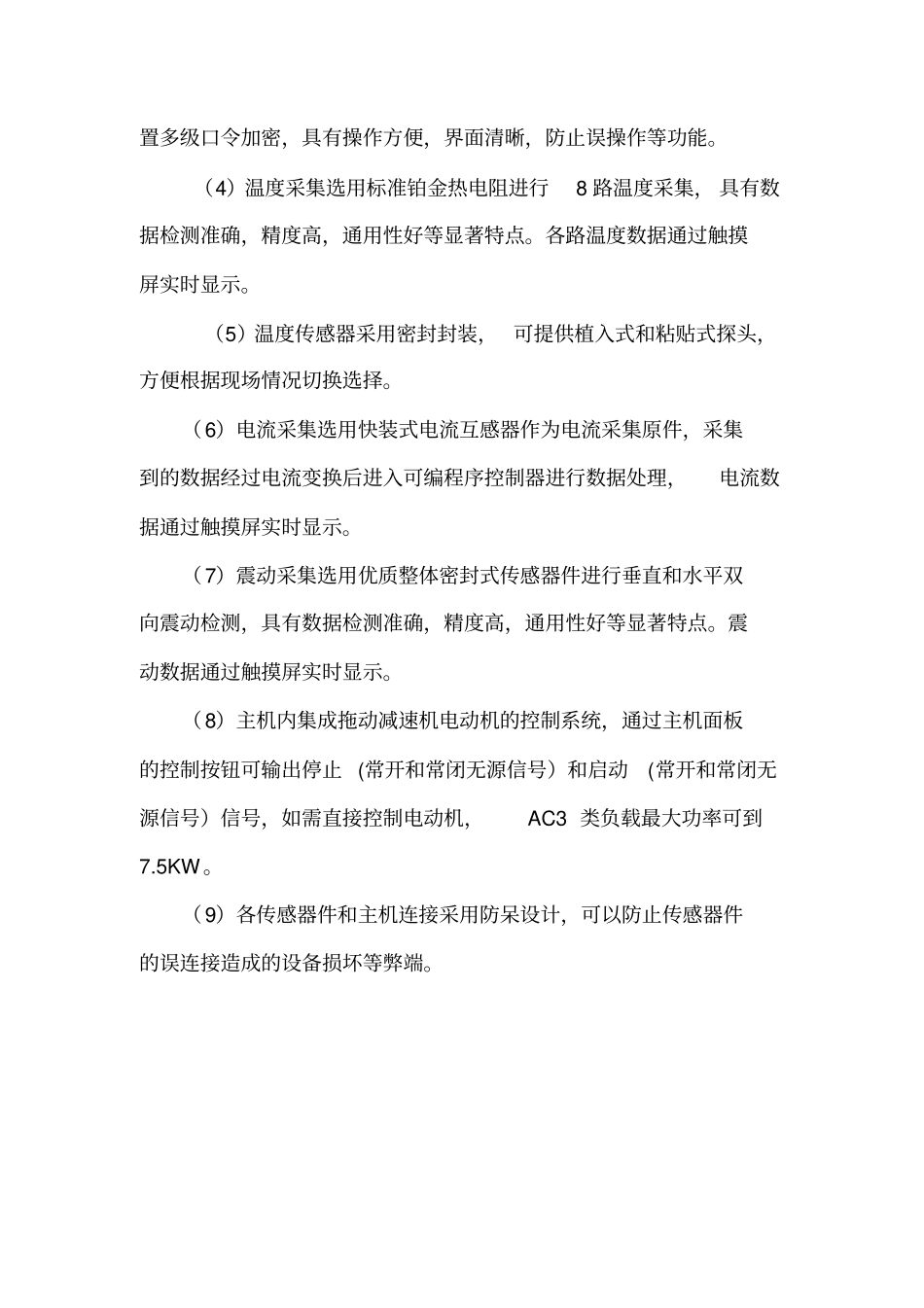

山西唐安煤业有限任公司减速机检验装置技术方案郑州广众科技发展有限公司1.装置性能电流精度:0.1A电流范围:0-150%温度范围:-200℃——+600℃温度精度:0.1℃温度路数:8路震动精度:0.01mm/S检测方向:垂直、水平双向系统电压:AC220V/380V防护等级:IP202.装置组成该装置由主机和外围传感器件组成,传感器件把减速机试运转时的物理数据采集变换后,送到主机进行数据处理与数据分析,从而检测该减速机修复质量是否符合完好要求。其各部分组成和特点如下所述(1)主机由可编程序控制器作为控制核心,完成数据处理与分析,如果检测到减速机数据异常将发出声光报警。(2)检测模块采用高精度的12位温度和A/D模块,具有检测精度高,运行可靠等显著特点。(3)配备触摸屏作为数据显示及参数设定工具,重要参数可设置多级口令加密,具有操作方便,界面清晰,防止误操作等功能。(4)温度采集选用标准铂金热电阻进行8路温度采集,具有数据检测准确,精度高,通用性好等显著特点。各路温度数据通过触摸屏实时显示。(5)温度传感器采用密封封装,可提供植入式和粘贴式探头,方便根据现场情况切换选择。(6)电流采集选用快装式电流互感器作为电流采集原件,采集到的数据经过电流变换后进入可编程序控制器进行数据处理,电流数据通过触摸屏实时显示。(7)震动采集选用优质整体密封式传感器件进行垂直和水平双向震动检测,具有数据检测准确,精度高,通用性好等显著特点。震动数据通过触摸屏实时显示。(8)主机内集成拖动减速机电动机的控制系统,通过主机面板的控制按钮可输出停止(常开和常闭无源信号)和启动(常开和常闭无源信号)信号,如需直接控制电动机,AC3类负载最大功率可到7.5KW。(9)各传感器件和主机连接采用防呆设计,可以防止传感器件的误连接造成的设备损坏等弊端。装置配置清单减速机检验装置主机主要原件配置表序号名称型号数量品牌单价小计1程序控制器(含程序)1台50002温度模块2台10003模拟量模块1台12004电流互感器3只1005变换模块3只5006触摸屏(含程序)1只60007通讯电缆1根6008断路器NM1-63/31只1509继电器JZC1-443只正泰4510接触器1只30011控制按钮LAY33只正泰(急停1只)513信号灯LD164只正泰514断路器DZ47-601只正泰4015开关电源S7-200-241只30016接线端子TD系列4盒5017报警器AC220V1只郑州广众10018柜壳1台600减速机检验装置附件主要原件配置表1温度传感器PT1008只郑州广众50植入式2温度传感器PT1008只郑州广众50粘贴式3互感器3只1004震动传感器2只22005技术文件1套678合计:元总计:元郑州广众科技发展有限公司2012年6月25日
