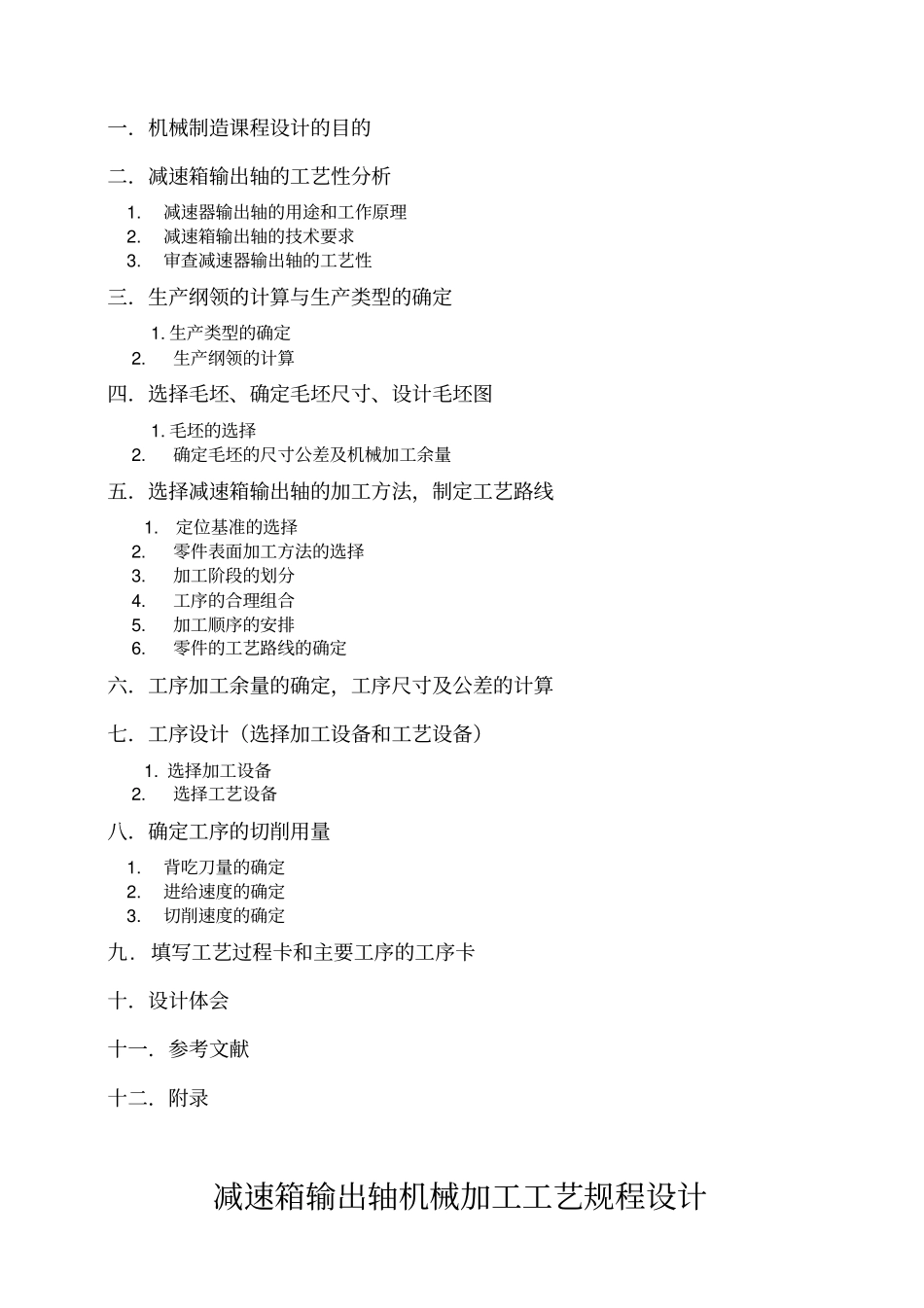

湖南科技大学机械制造基础课程设计减速箱输出轴机械加工工艺规程设计说明书成绩：指导老师：宾光富设计人：周宏业专业及班级：12级车辆工程一班学号：1203060124时间：2015年6月7日--2015年6月12日湖南科技大学课程设计报告课程设计名称：减速箱输出轴(批量2000件)机械加工工艺规程设计学生姓名：周宏业学院：机电工程学院专业及班级：12级车辆工程一班学号：1203060124指导教师：宾光富2015年6月10日目录一．机械制造课程设计的目的二．减速箱输出轴的工艺性分析1.减速器输出轴的用途和工作原理2.减速箱输出轴的技术要求3.审查减速器输出轴的工艺性三．生产纲领的计算与生产类型的确定1.生产类型的确定2.生产纲领的计算四．选择毛坯、确定毛坯尺寸、设计毛坯图1.毛坯的选择2.确定毛坯的尺寸公差及机械加工余量五．选择减速箱输出轴的加工方法，制定工艺路线1.定位基准的选择2.零件表面加工方法的选择3.加工阶段的划分4.工序的合理组合5.加工顺序的安排6.零件的工艺路线的确定六．工序加工余量的确定，工序尺寸及公差的计算七．工序设计（选择加工设备和工艺设备）1.选择加工设备2.选择工艺设备八．确定工序的切削用量1.背吃刀量的确定2.进给速度的确定3.切削速度的确定九.填写工艺过程卡和主要工序的工序卡十．设计体会十一．参考文献十二．附录减速箱输出轴机械加工工艺规程设计一．课程设计的目的1.加强对理论知识的理解，并且能把理论只是和课内外的生产实践相结合，从而解决零件在加工中定位，加紧以及工艺路线的安排，工艺尺寸的确定等一系列实际问题，最终保证零件的加工质量。2.提高基本意识和技能，通过课程设计，掌握工艺规程和工艺装备设备设计的方法和步骤，初步具备计工艺规程和工艺装备的能力，进一步培养学生识图、绘图、计算和编写技术文件的基本技能。3.锻炼使用手册及图表资料的能力,能够熟练地依据给定的任务而查找相关的资料、手册及图表并掌握其中的设计信息用于设计参数的确定。4.培养规范意识，通过课程设计，使学生养成遵守国家标准的习惯，学会使用与设计有关的手册、图册、标准和规范。二．审查零件图样的工艺性1.减速器输出轴的用途和工作原理此轴用于输出转矩、传递动力。轴安装在单列圆锥磙子轴承上，轴承盖凸缘挡住轴承外圈，因此轴得到轴向定位。齿轮和半联轴器用轴肩、轴套和挡圈轴向定位，用平键作周向定位，以传递运动和转距。该轴套上两个齿轮，一端置于减速箱内，一端置于输出终端。作用是输出转矩、传递动力。2.减速箱输出轴的技术要求图一该减速箱输出轴的全部技术要求列于表1。加工表面尺寸及偏差公差/mm及精表面粗糙形位公差/mmA0.017，IT7Ra0.8L0.017，IT7Ra12.5无BΦ48无Ra12.5无GΦ48无Ra1.6HΦ48无Ra3.2无C0.016，IT6Ra1.6无D0.017，IT7Ra0.8E0.16，IT11Ra3.2无J0.16，IT11Ra2.3无F0.013，IT6Ra1.6无K0.013，IT6Ra12.5无键槽12P9侧12P90.036Ra1.6表1减速器输出轴零件技术要求表此外，为了保证轴的耐磨性和硬度，要求热处理T224。3.审查减速器输出轴的工艺性分析零件图可知，传动轴的所有表面都要求切屑加工，并在轴向方向上产生台阶表面,并且粗糙程度都不同,这样有利于主轴高速旋转时的各表面的应力条件,主要工作表面虽然加工精度要求相对较高，但也可以在正常的生产条件下，采用较经济的方法保质保量地加工出来。所以该零件的工艺性好。a.45号钢具有良好的可锻性。b.结构力求简单、对称、横截面尺寸不应有突然变化。c.为了装卸轴承和齿轮方便、去除毛刺，轴两端应该有倒角。d.为了减少应力集中，各轴肩过渡处应有合理的圆角。e.轴上有两个键槽，可用铣刀加工，而且效率高。三．生产纲领的计算与生产类型的确定键槽12P9底无无Ra3.2无键槽8P6侧面8P60.043Ra1.6键槽8P6底面无无Ra3.2无内螺纹孔2×M6深10无无无1.计算生产纲领1产品的生产纲领就是其年生产量，用字母N表示，通常按下式计算：N=Qn(1+a%+b%)N——零件的生产纲领（件/年）；Q——产品的年产量（台、辆/年）；n——每台（辆）产品中该零件的数量（件/台、辆）；a%——备品率，一般取2%-4%；b%——废品率，一般取0.3%-0.7%。结合生产实际：备品率a%和废品率b%分别取3%和0.5%；...
