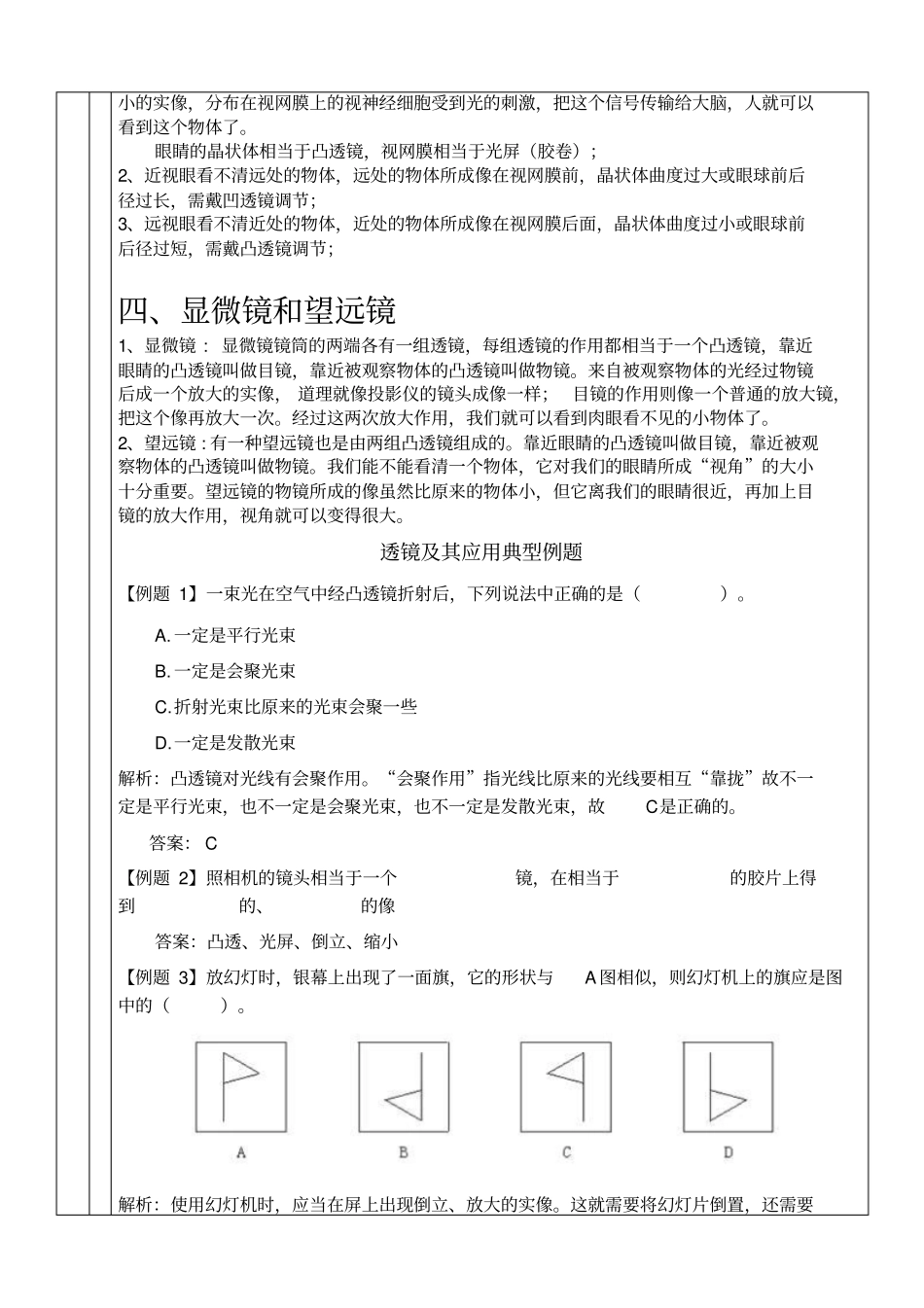

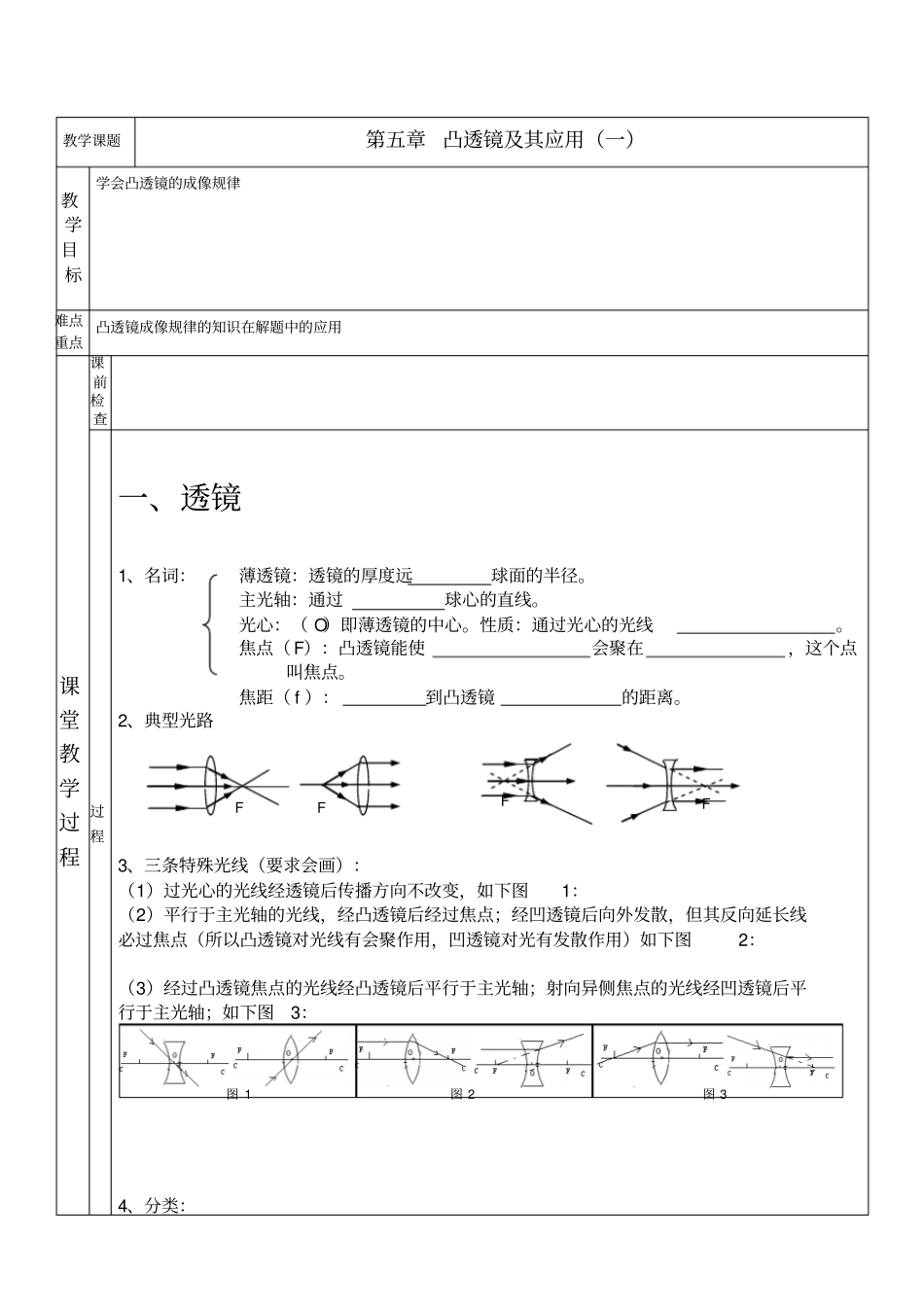

教学课题第五章凸透镜及其应用(一)教学目标学会凸透镜的成像规律难点重点凸透镜成像规律的知识在解题中的应用课堂教学过程课前检查过程一、透镜1、名词:薄透镜:透镜的厚度远球面的半径。主光轴:通过球心的直线。光心:(O)即薄透镜的中心。性质:通过光心的光线。焦点(F):凸透镜能使会聚在,这个点叫焦点。焦距(f):到凸透镜的距离。2、典型光路3、三条特殊光线(要求会画):(1)过光心的光线经透镜后传播方向不改变,如下图1:(2)平行于主光轴的光线,经凸透镜后经过焦点;经凹透镜后向外发散,但其反向延长线必过焦点(所以凸透镜对光线有会聚作用,凹透镜对光有发散作用)如下图2:(3)经过凸透镜焦点的光线经凸透镜后平行于主光轴;射向异侧焦点的光线经凹透镜后平行于主光轴;如下图3:4、分类:FFFF图1图2图35、辨别凸透镜和凹透镜的方法:(1)用手摸透镜,中间厚、边缘薄的是凸透镜;中间薄、边缘厚的是凹透镜;(2)让透镜正对太阳光,移动透镜,在纸上能的到较小、较亮光斑的为凸透镜,否则为凹透镜;(3)用透镜看字,能让字放大的是凸透镜,字缩小的是凹透镜;二、凸透镜成像规律及其应用1、实验:实验时点燃蜡烛,使大致在同一高度,目的是:若在实验时,无论怎样移动光屏,在光屏都得不到像,可能得原因有:2、实验结论:(凸透镜成像规律)口诀:一焦分虚实、二焦分大小;虚像同侧正,实像异侧倒;物远实像小,虚像大。具体见下表:物距像的性质像距应用倒、正放、缩虚、实u>2f倒立缩小实像f2f幻灯机u=f不成像uu放大镜3、对规律的进一步认识:⑴u=f是。⑵u=2f是⑶当像距大于物距时成的实像(或虚像),当像距小于物距时成实像。⑷成实像时:⑸成虚像时:三、眼睛和眼镜1、成像原理:从物体发出的光线经过晶状体等一个综合的凸透镜在视网膜上形成倒立,缩名称又名眼镜实物形状光学符号光学性质凸透镜会聚透镜老化镜对光线有会聚作用凹透镜发散透镜近视镜对光线有发散作用物距减小(增大)像距增大(减小)像变大(变小)物距减小(增大)像距减小(增大)像变小(变大)小的实像,分布在视网膜上的视神经细胞受到光的刺激,把这个信号传输给大脑,人就可以看到这个物体了。眼睛的晶状体相当于凸透镜,视网膜相当于光屏(胶卷);2、近视眼看不清远处的物体,远处的物体所成像在视网膜前,晶状体曲度过大或眼球前后径过长,需戴凹透镜调节;3、远视眼看不清近处的物体,近处的物体所成像在视网膜后面,晶状体曲度过小或眼球前后径过短,需戴凸透镜调节;四、显微镜和望远镜1、显微镜:显微镜镜筒的两端各有一组透镜,每组透镜的作用都相当于一个凸透镜,靠近眼睛的凸透镜叫做目镜,靠近被观察物体的凸透镜叫做物镜。来自被观察物体的光经过物镜后成一个放大的实像,道理就像投影仪的镜头成像一样;目镜的作用则像一个普通的放大镜,把这个像再放大一次。经过这两次放大作用,我们就可以看到肉眼看不见的小物体了。2、望远镜:有一种望远镜也是由两组凸透镜组成的。靠近眼睛的凸透镜叫做目镜,靠近被观察物体的凸透镜叫做物镜。我们能不能看清一个物体,它对我们的眼睛所成“视角”的大小十分重要。望远镜的物镜所成的像虽然比原来的物体小,但它离我们的眼睛很近,再加上目镜的放大作用,视角就可以变得很大。透镜及其应用典型例题【例题1】一束光在空气中经凸透镜折射后,下列说法中正确的是()。A.一定是平行光束B.一定是会聚光束C.折射光束比原来的光束会聚一些D.一定是发散光束解析:凸透镜对光线有会聚作用。“会聚作用”指光线比原来的光线要相互“靠拢”故不一定是平行光束,也不一定是会聚光束,也不一定是发散光束,故C是正确的。答案:C【例题2】照相机的镜头相当于一个镜,在相当于的胶片上得到的、的像答案:凸透、光屏、倒立、缩小【例题3】放幻灯时,银幕上出现了一面旗,它的形状与A图相似,则幻灯机上的旗应是图中的()。解析:使用幻灯机时,应当在屏上出现倒立、放大的实像。这就需要将幻灯片倒置,还需要调节屏幕位置,镜头位置,使屏上的像清晰。答案:D...
