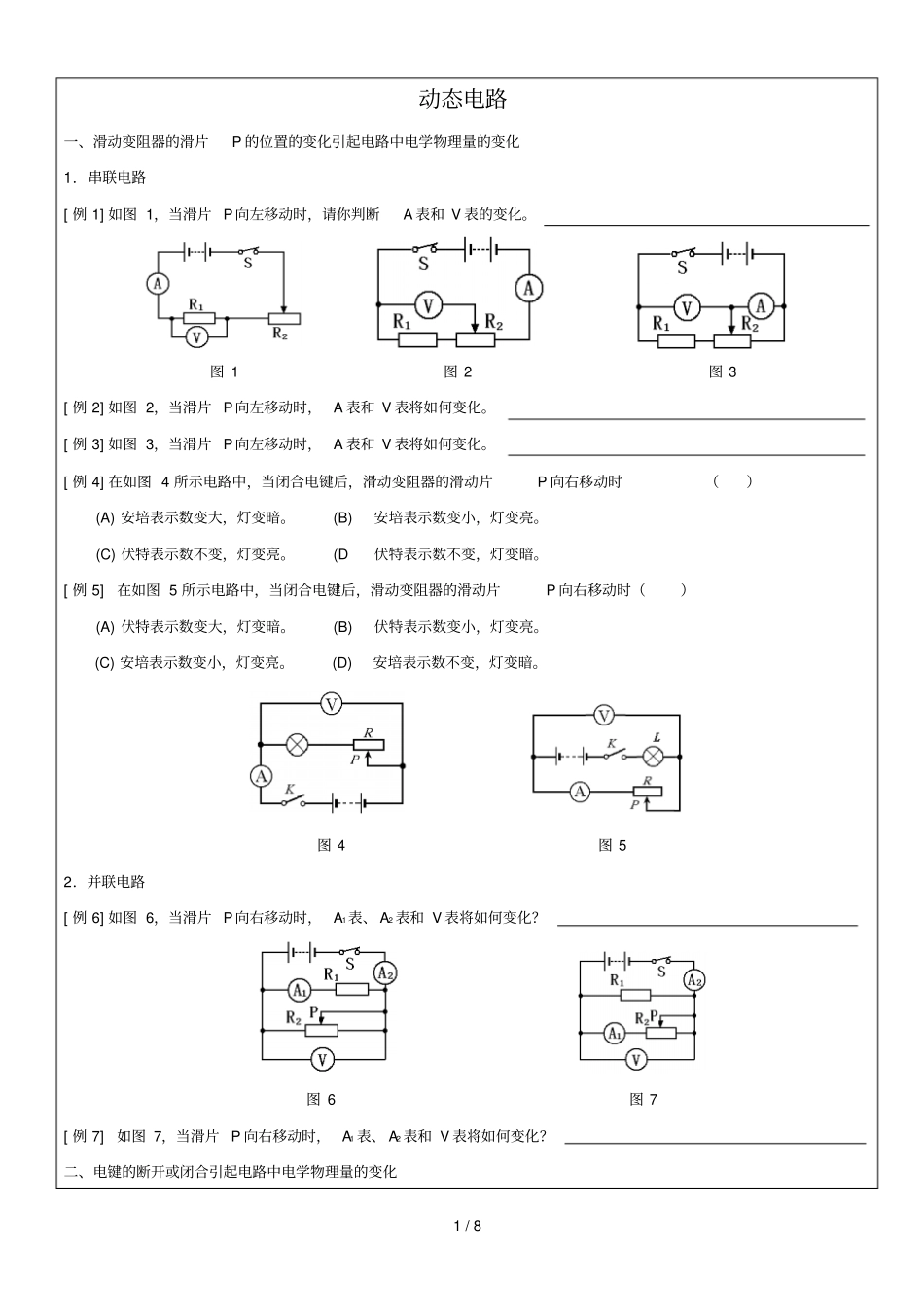

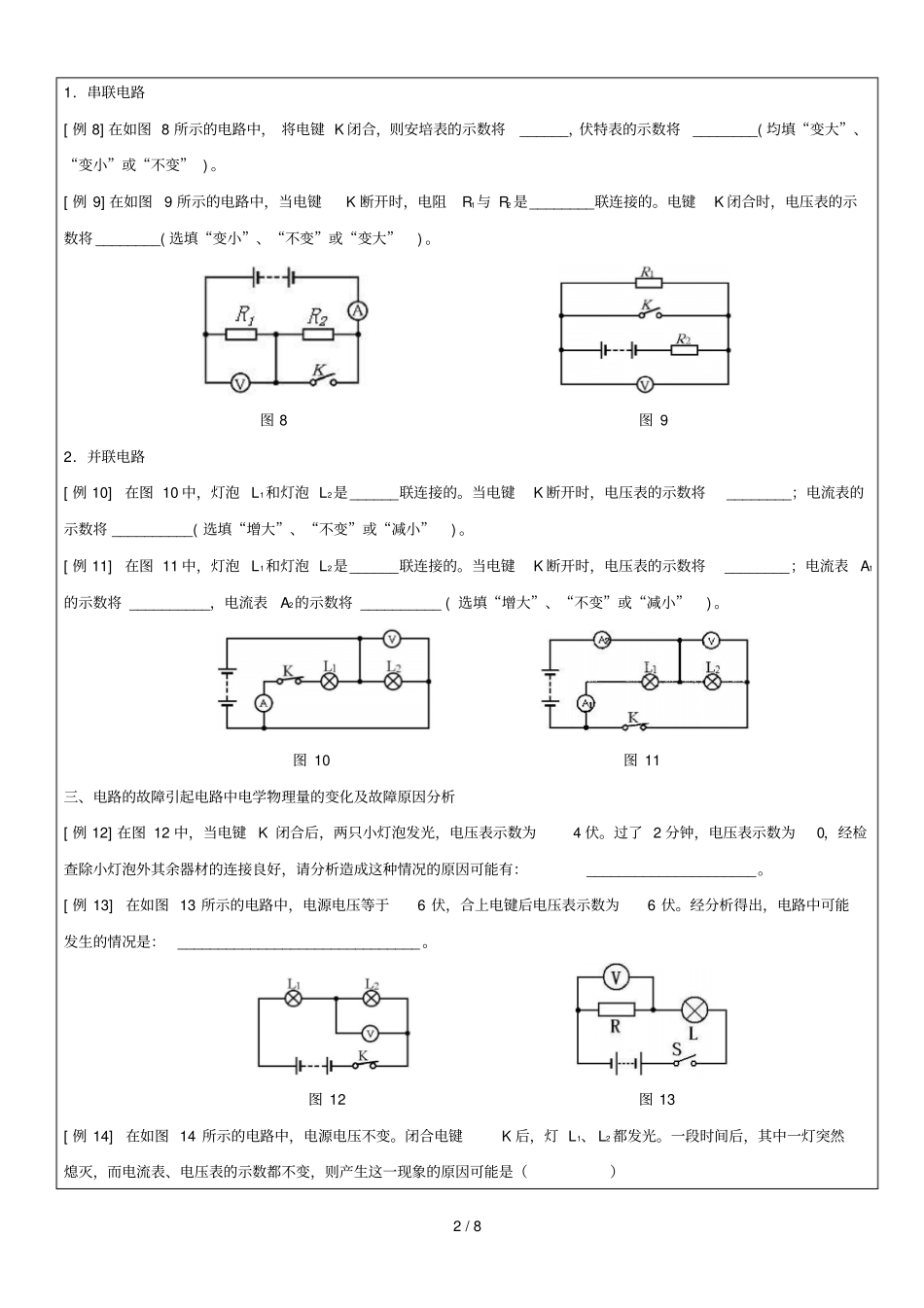

1/8动态电路一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路[例1]如图1，当滑片P向左移动时，请你判断A表和V表的变化。图1图2图3[例2]如图2，当滑片P向左移动时，A表和V表将如何变化。[例3]如图3，当滑片P向左移动时，A表和V表将如何变化。[例4]在如图4所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)安培表示数变大，灯变暗。(B)安培表示数变小，灯变亮。(C)伏特表示数不变，灯变亮。(D伏特表示数不变，灯变暗。[例5]在如图5所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)伏特表示数变大，灯变暗。(B)伏特表示数变小，灯变亮。(C)安培表示数变小，灯变亮。(D)安培表示数不变，灯变暗。图4图52．并联电路[例6]如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？图6图7[例7]如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？二、电键的断开或闭合引起电路中电学物理量的变化2/81．串联电路[例8]在如图8所示的电路中，将电键K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。[例9]在如图9所示的电路中，当电键K断开时，电阻R1与R2是________联连接的。电键K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。图8图92．并联电路[例10]在图10中，灯泡L1和灯泡L2是______联连接的。当电键K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。[例11]在图11中，灯泡L1和灯泡L2是______联连接的。当电键K断开时，电压表的示数将________；电流表A1的示数将__________，电流表A2的示数将__________(选填“增大”、“不变”或“减小”)。图10图11三、电路的故障引起电路中电学物理量的变化及故障原因分析[例12]在图12中，当电键K闭合后，两只小灯泡发光，电压表示数为4伏。过了2分钟，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_____________________。[例13]在如图13所示的电路中，电源电压等于6伏，合上电键后电压表示数为6伏。经分析得出，电路中可能发生的情况是：______________________________。图12图13[例14]在如图14所示的电路中，电源电压不变。闭合电键K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）3/8(A)灯L1短路。(B)灯L2短路。(C)灯L1断路。(D)灯L2断路。[例15]在图15所示的电路中,电源电压不变。闭合电键K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则（）(A)灯L可能变亮。(B)灯L亮度可能不变。(C)电阻R可能断路。(D)电阻R可能短路。[例16]在图16所示的电路中，电源电压不变。闭合电键K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是()(A)灯L1断路。(B)灯Ll短路。(C)灯L2断路。(D)灯L2短路。图14图15图16动态电路专题训练1、如图1所示电路中电源电压不变。当电键S由闭合到断开时，电流表示数将，电压表与电流表的比值将。（均选填“变大”、“不变”或“变小”）（07年松江区模拟试题）2、在图2所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将，电压表V1与电压表V2示数的比值将。（均选填“变小”、“不变”或“变大”）（07年浦东新区模拟试题）图1图2图33、在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器滑片P向右移动时，电流表的示数将；电压表V2的示数与电流表A示数的比值将。（均选填“变小”、“不变”或“变大”）（07年普陀区模拟试题）4、在图4所示的电路中，电源电压不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数，电压表V1的示数，电压表V2的示数。（均选填“变大”、“不变”或“变小”）（07年南汇区模拟试题）5、如图5所示电路中，电源电压恒定，Rl为定值电阻，R2为滑动变阻器。S闭合后，滑动变阻器滑片自b向a端移动，V1的示数将，V2的示数与V1的示数的比值将（选填：“变...
