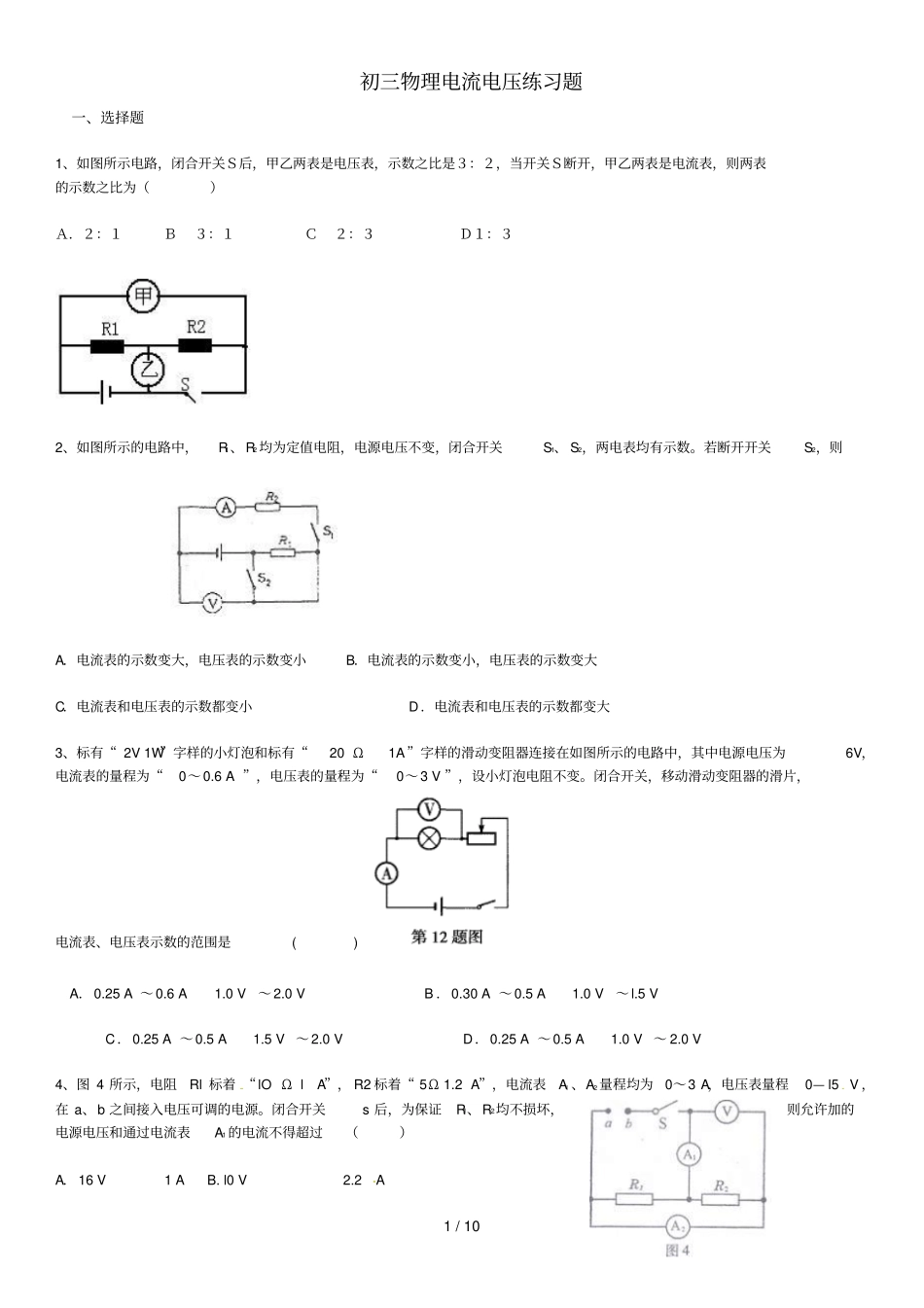

1/10初三物理电流电压练习题一、选择题1、如图所示电路，闭合开关Ｓ后，甲乙两表是电压表，示数之比是３：２，当开关Ｓ断开，甲乙两表是电流表，则两表的示数之比为（）Ａ．２：１Ｂ３：１Ｃ２：３Ｄ１：３2、如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。若断开开关S2，则A．电流表的示数变大，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表和电压表的示数都变小D．电流表和电压表的示数都变大3、标有“2V1W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，设小灯泡电阻不变。闭合开关，移动滑动变阻器的滑片，电流表、电压表示数的范围是()A．0.25A～0.6A1.0V～2.0VB．0.30A～0.5A1.0V～l.5VC．0.25A～0.5A1.5V～2.0VD．0.25A～0.5A1.0V～2.0V4、图4所示，电阻Rl标着“lOΩlA”，R2标着“5Ω1.2A”，电流表Al、A2量程均为0～3A，电压表量程0—l5V，在a、b之间接入电压可调的电源。闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过（）A．16V1AB.l0V2.2A2/10C．6V2.2AD.6V1.8A5、如图所示电路，电源两端的电压一定，当开关s1闭合、s2断开时，电流表和电压表示数分别为I1、U1；当再闭合s2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是A.I1﹥I2U1﹥U2B.I1﹥I2U1大于、小于或等于U2都有可能C.U1﹤U2I1=I2D.U1﹤U2I1大于、小于或等于I2都有可能6、如图所示的电路，电源电压一定，R1=10欧，R2=30欧，当开关S1、S2都闭合时，电流表的示数为3.0安，电压表的示数不为零，则当开关S1闭合，S2断开时，电流表的示数可能是A．4.0安B．5.0安C．3.0安D．3.6安7、如图所示，三个完全相同的电阻（阻值均不大于10Ω），连接在电路中，已知AB两点间的电压是U，通过A点的电流为I，且电压表内阻很大，电流表内阻很小可忽略，则电流表和电压表示数分别是（）A、，B、，C、I，UD、2I，2U8、利用右图所示的电路可以测量出电压表的电阻，R为电阻箱,电源电压恒定不变，当R取不同阻值时，电压表均对应有不同读数U，多次改变电阻箱的阻值，所得到的I／U-R图象为下图中的哪一个（）3/109、如图所示的电路，闭合开关，小灯泡正常发光。若将小灯泡和电流表的位置互换，则闭合开关后的现象是()A.小灯泡不发光，电压表没有示数B.小灯泡不发光，电流表没有示数C.小灯泡正常发光．电压表没有示数D.小灯泡正常发光，电流表没有示数10、在如图所示的电路中，电源电压不变，闭合电键K，电压表、电流表均有示数。将滑动变阻器的滑片P向左移动，一会儿发现有一电压表和电流表示数的比值变小，则下列判断中正确的是：A、电阻R1短路，电压表的示数均变大;B、电阻R1断路，电流表的示数变大;C、滑动变阻器断路，电流表的示数变小;D、滑动变阻器短路，电压表V1的示数变大.二、实验,探究题11、如图24所示，司机小王发现他的小车油量表失灵了，打开一看，发现R'烧坏了，不知它属于什么型号，再看变阻器R的铭牌，上面标有“50Ω1A”的字样，为了确定被烧焦的电阻R'，他拆下车上的油量表另外找来电源、滑动变阻器R1、定值电阻R2、电压表和开关等器材，用导线连接成如图乙所示的电路进行实验，通过调节滑动变阻器R1的滑片P的位置，得到如下表所示的数据（其中R2=5Ω）．油箱内无油时，P在b端；油箱装满时，P在a端．图24(1)油量表有最大读数时，通过油量表的电流强度是多少？(2)图甲中被烧焦的电阻R'的阻值是多少？4/1012、现准备用“伏安法”测量额定电压为2.5V的小灯泡的电阻，实验室能提供的实验器材有：A．待测小灯光L（其正常工作时的电阻值约为10Ω）；B．二节新的干电池串联（每节干电池的电压为1.5V）；C．电压表一个（量程为0～3V，0～15V，电阻为5KΩ）；D．电流表一个（量程为0～0.6A，0～3A，电阻为5Ω）；E．滑动变阻器R0（阻值为0～50Ω，额定电流为1A）；F．开关S一个,导线若干.则：（1）如果使用上述器材来测量小灯泡的电阻，那么，当小灯泡正常工作时，该电路中的电流约为A，...
