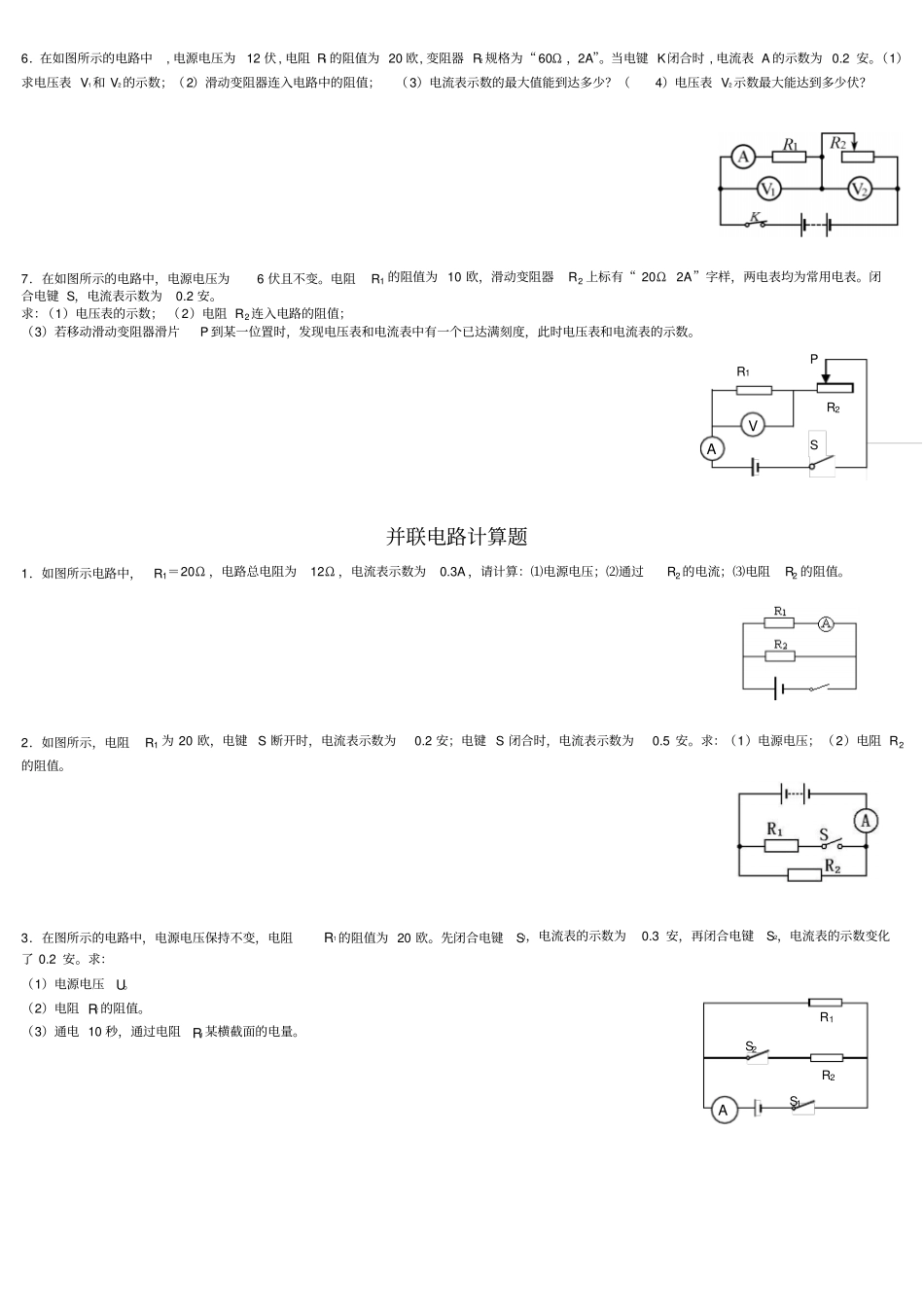

串联电路和并联电路练习题一、选择题1．电阻R1、R2、R3串联在电路中。已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则（）A．电路中的电流为0．6AB．电阻R2的阻值为20ΩC．三只电阻两端的总电压为21VD．电阻R3消耗的电功率为3．6W2、如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是（）A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路3．下列说法中正确的是（）A．电阻A与阻值无穷大的电阻B并联，电阻不变B．电阻A与导线B（不计电阻）并联，总电阻为零C．并联电路中任一支路的电阻都大于总电阻D．并联电路某一支路开路，总电阻为无穷大4．三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为（）A．9∶1B．1∶9C．3∶1D．1∶35．在图8所示的电路中。U=12V，若电压表的示数也是12V，这说明可能（）A．灯泡L开路B．电阻R1、R2中有开路发生C．电阻R1、R2中有短路发生D．灯泡L和电阻R1都发生了开路二、填空题6．电阻R1、R2、R3的伏安特性曲线如图10所示，若将它们串联后接入电路，则它们的电压之比U1∶U2∶U3=______。它们的电功率之比P1∶P2∶P3=______。7．在如图11所示的电路中，已知R2=R4，A、C间电压UAC＝15V，B、D间电压UBD＝7V，则A、E间UAE=______。8．若将标称值分别为“100W、100Ω”和“2W、200Ω”的电阻串联后作为一个用电器使用，其总额定功率为______W，在电路中两电阻两端的电压之比为______，两电阻的实际功率之比为_____。9．A灯的额定电流是B灯额定电流的3倍，而额定功率相等。串联接在电路上后，A灯的实际功率是B灯实际功率的______倍。10．三只灯泡并联接在200V的电源上，总电流为2A，第三只灯泡的功率为100W，且R2＝2R1，则第一只、第二只灯泡的功率分别为______W、______W。三、计算题11．在图15所示的电路中，电源电压U恒定不变，当S闭合时R1消耗的电功率为9W，当S断开时R1消耗的电功率为4W，求：（1）电阻R1与R2的比值是多大？（2）S断开时，电阻R2消耗的电功率是多少？（3）S闭合与断开时，流过电阻R1的电流之比是多少？12．在图16所示的电路中，电源电压U＝15V，电阻R1、R2、R3的阻值均为10Ω，S为单刀三掷电键，求下列各种情况下电压表的读数：（1）电键S接B；（2）电键S接A。串联电路专题1．如图所示，电阻R1=12欧。电键SA断开时，通过的电流为0.3安；电键SA闭合时，电流表的示数为0.5安。问：电源电压为多大？电阻R2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：（1）电阻R1和电源电压；（2）滑动变阻器移到右端时，电流表和电压表的读数。3．如图所示，电源电压为12伏，保持不变。电阻R1=20欧，电键SA闭合后，电流表示数为0.2安。问：R1两端的电压多大？电阻R2的阻值多大？4．如图所示，滑动变阻器的变阻范围为0~20欧，闭合电键，当滑片在左端时，电压表、电流表的读数分别为12伏和0.3安，求：（1）电源电压；（2）电阻R1的阻值；（3）当滑片移到右端时，电流表、电压表的读数。5．如图所示，电源的电压U=6V恒定不变，定值电阻R1=10Ω，滑动变阻器R2上标有“20Ω1A”的字样。（1）滑片P在a点时，电压表的示数是多少？（2）滑片P在a点时，电流表的示数是多少？（3）滑片P在中点时，电压表的示数是多少？6．在如图所示的电路中,电源电压为12伏,电阻R1的阻值为20欧,变阻器R2规格为“60Ω，2A”。当电键K闭合时,电流表A的示数为0.2安。（1）求电压表V1和V2的示数；（2）滑动变阻器连入电路中的阻值；（3）电流表示数的最大值能到达多少？（4）电压表V2示数最大能达到多少伏？7．在如图所示的电路中，电源电压为6伏且不变。电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω2A”字样，两电表均为常用电表。闭合电键S，电流表示数为0.2安。求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。并联电路计算题1．如图所示电路中，R1＝20Ω，电路总电阻为12...
