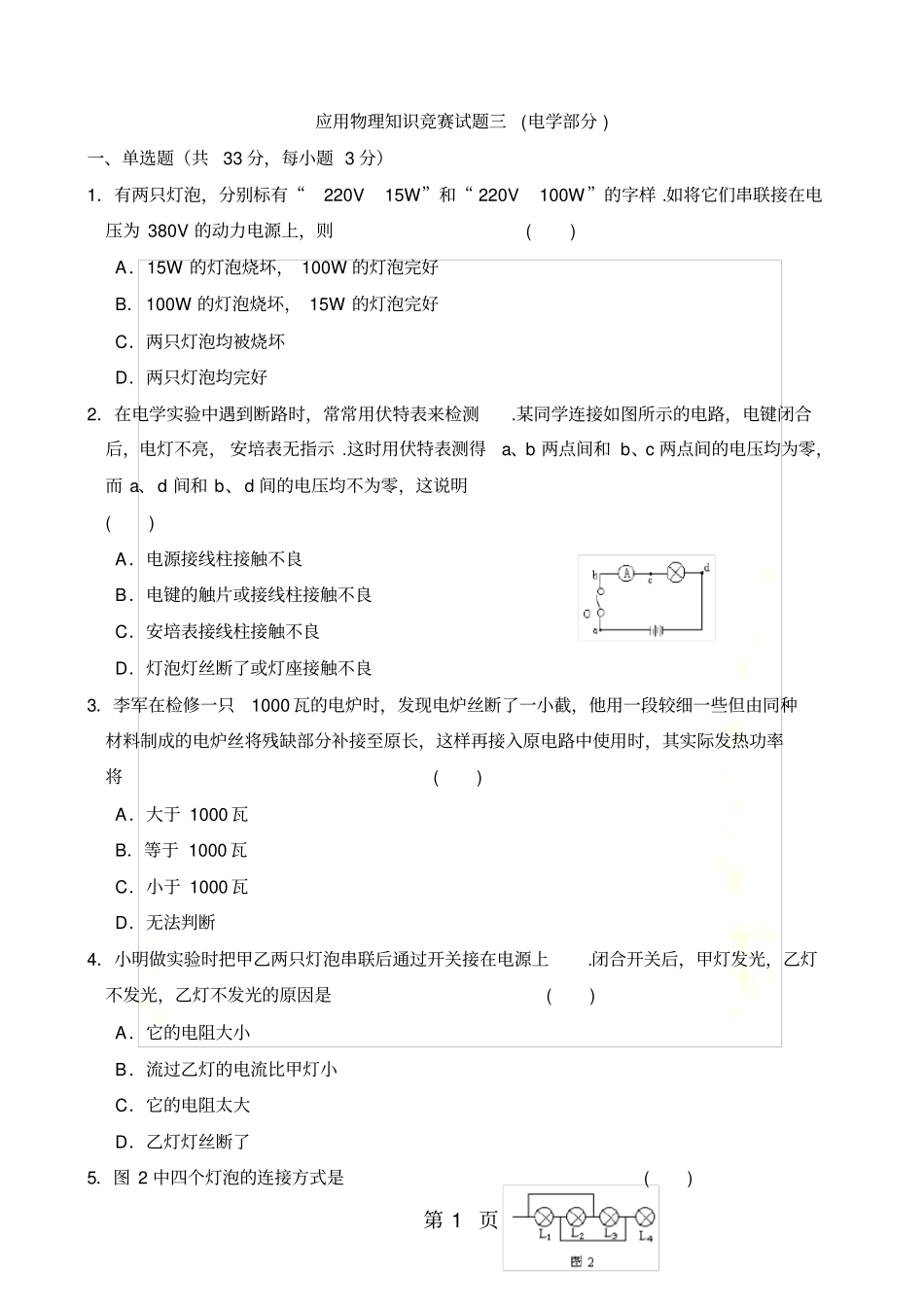

初中物理竞赛电学第1页应用物理知识竞赛试题三(电学部分)一、单选题（共33分，每小题3分）1．有两只灯泡，分别标有“220V15W”和“220V100W”的字样.如将它们串联接在电压为380V的动力电源上，则()A．15W的灯泡烧坏，100W的灯泡完好B．100W的灯泡烧坏，15W的灯泡完好C．两只灯泡均被烧坏D．两只灯泡均完好2．在电学实验中遇到断路时，常常用伏特表来检测.某同学连接如图所示的电路，电键闭合后，电灯不亮，安培表无指示.这时用伏特表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明()A．电源接线柱接触不良B．电键的触片或接线柱接触不良C．安培表接线柱接触不良D．灯泡灯丝断了或灯座接触不良3．李军在检修一只1000瓦的电炉时，发现电炉丝断了一小截，他用一段较细一些但由同种材料制成的电炉丝将残缺部分补接至原长，这样再接入原电路中使用时，其实际发热功率将()A．大于1000瓦B．等于1000瓦C．小于1000瓦D．无法判断4．小明做实验时把甲乙两只灯泡串联后通过开关接在电源上.闭合开关后，甲灯发光，乙灯不发光，乙灯不发光的原因是()A．它的电阻大小B．流过乙灯的电流比甲灯小C．它的电阻太大D．乙灯灯丝断了5．图2中四个灯泡的连接方式是()第1页D．不论将电路中电灯的开关断开还是闭合，检验灯泡均不发光，表明电路中有短路二、填空（共27分，每空1分）1．标有“16Ω25W”字样的扬声器，正常工作时，供电电压应为______，通过它的电流应为______.2．雷电是云层与大地之间或云层与云层之间的放电现象，放电的两者所带的是______种电荷，云层所带电荷是因______而获得的.3．目前，人类正在研究如何和平地利用核能，释放核能有______和_______两种不同的核反应方式.现在，已建成运转的核电站就是利用________产生的能量来发电的.4．物理小组制作了一个自动控制器，其中有一个调压电路如图4所示，滑动变阻器R的最大阻值是100欧，负载电阻R＇的阻值为100欧，A、B间电压为10伏，保持不变.使用过程中发现这个电路的调压范围和原设计不符，检查结果是图中F处导线折断，滑动头P由上向下移动时，如果电路完好，CD两端的电压范围应是______伏至______伏；如果F点导线折断，CD两端的电压范围是______伏至______伏.5．图2为一个三孔插座，其中有一个插孔的导线是与室外大地相连的，请把这个插孔产中代表大地的记号E用线连起来.如果这个插孔的导线断了，使用这个插座还能使洗衣机转动，但是存在的问题是________________________.6．如图所示，三个电灯泡上均标有“6V，6W”的字样，在此电路中的灯泡均正常工作，此电路电源的输出电压应为_______伏，电流表的数为_______安.7．两只灯泡L1和L2的额定电压相同，额定功率之比P1∶P2=2∶1，并联后接在电路中总电流为3安培，则通过L1的电流为_______安；若将两只灯泡L1和L2串联后，仍接在原来的电路中，则通过L1的电流为_______安.8．如图5所示电路，由估算可知，通过毫安表的电流约为______毫安，通过安培表的电流约为______安培.9．有一辆娱乐电瓶车，工作电压为24伏，工作电流为10安，效率为80％，车及人总重为2019牛，行驶时阻力为车总重的0.1倍.该车匀速行驶120米需______秒.10．如图4所示电路中Rl=R2=R3=R4=3欧，R=l欧，电源电压为12伏，则电路总电阻为________，电压表示数为__________，电流表示数为__________.6题图第2页11．“220V15W”的白炽灯，其灯丝长为5厘米，断了后再塔接上，其长度缩短了1厘米，若不考虑搭接处灯丝粗细的变化及温度对电阻的影响，则将它接在220伏的电路上使用时，消耗的功率是原来的________倍.12．为检验一只电压表是否准确，采用如图五所示的电路，已知定值电阻R1=5欧，电流表是准确的，移动滑动变阻器的滑片P，电流表的示数分别是0.24安和0.5安时，电压表示数分别为1.3伏和2.6伏，那么这只电压表_______.（填“准确”“比实际值偏大”或“偏小”）13．把标有“PZ220—25”和“PZ220—40”的两只灯泡串联起来接在220V的电路中，较亮的灯是______；若将它们并联起来，接在110V的电路中，较亮的灯是______.14．开关电灯时收音机里会出现“喀喀”声，这是因为.三、（4分）用一...
