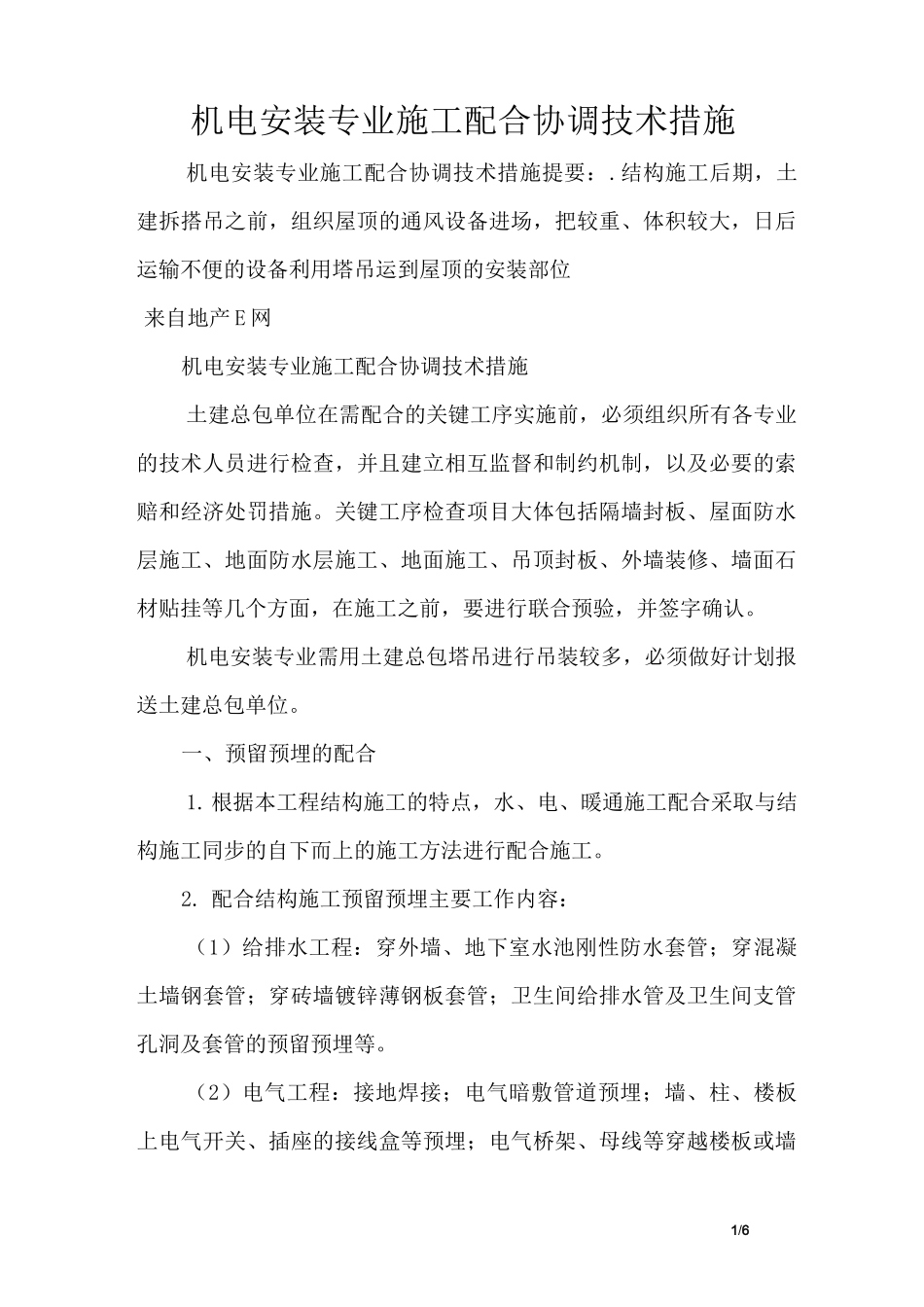

机电安装专业施工配合协调技术措施_第1页
1/5

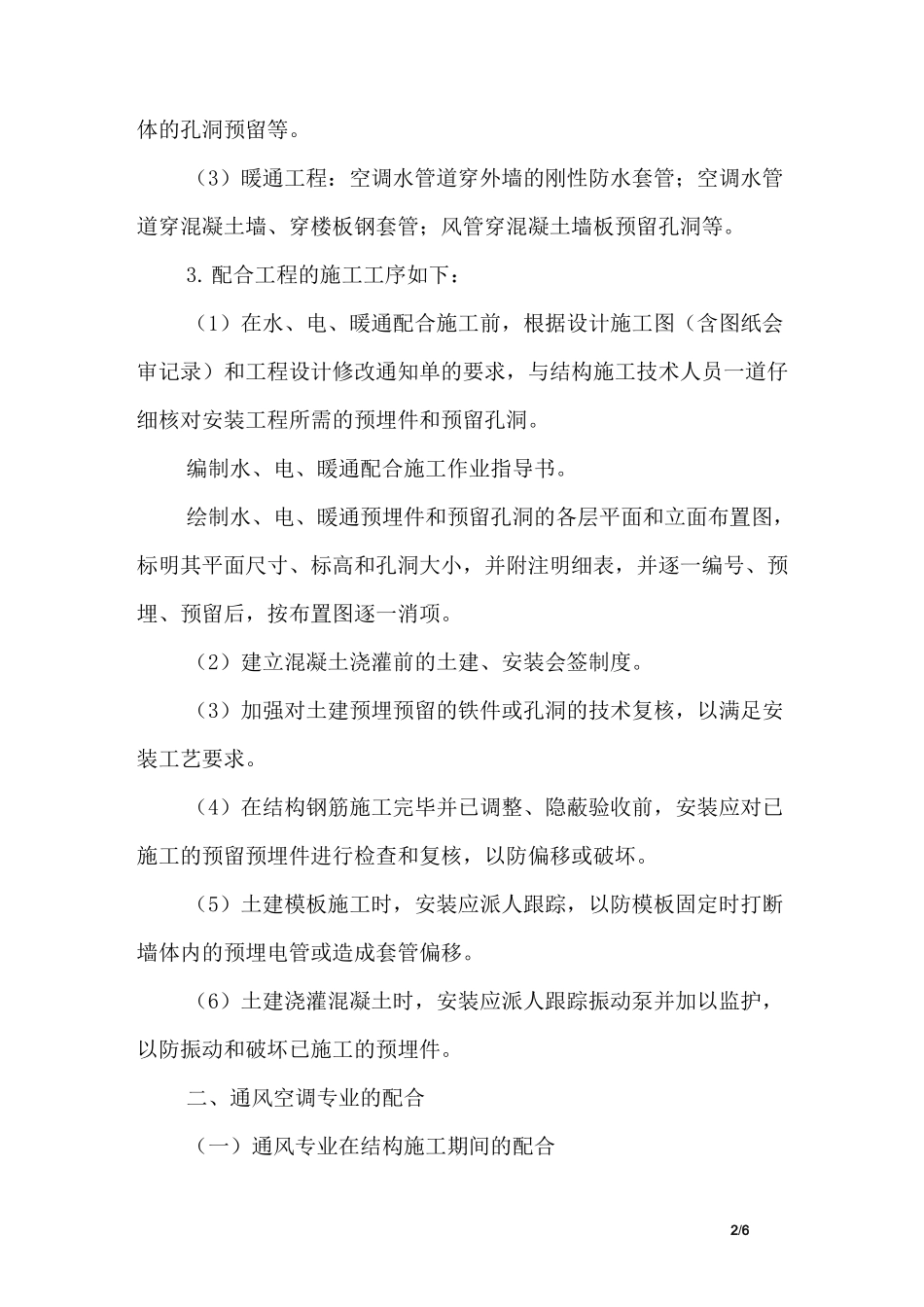

机电安装专业施工配合协调技术措施_第2页
2/5

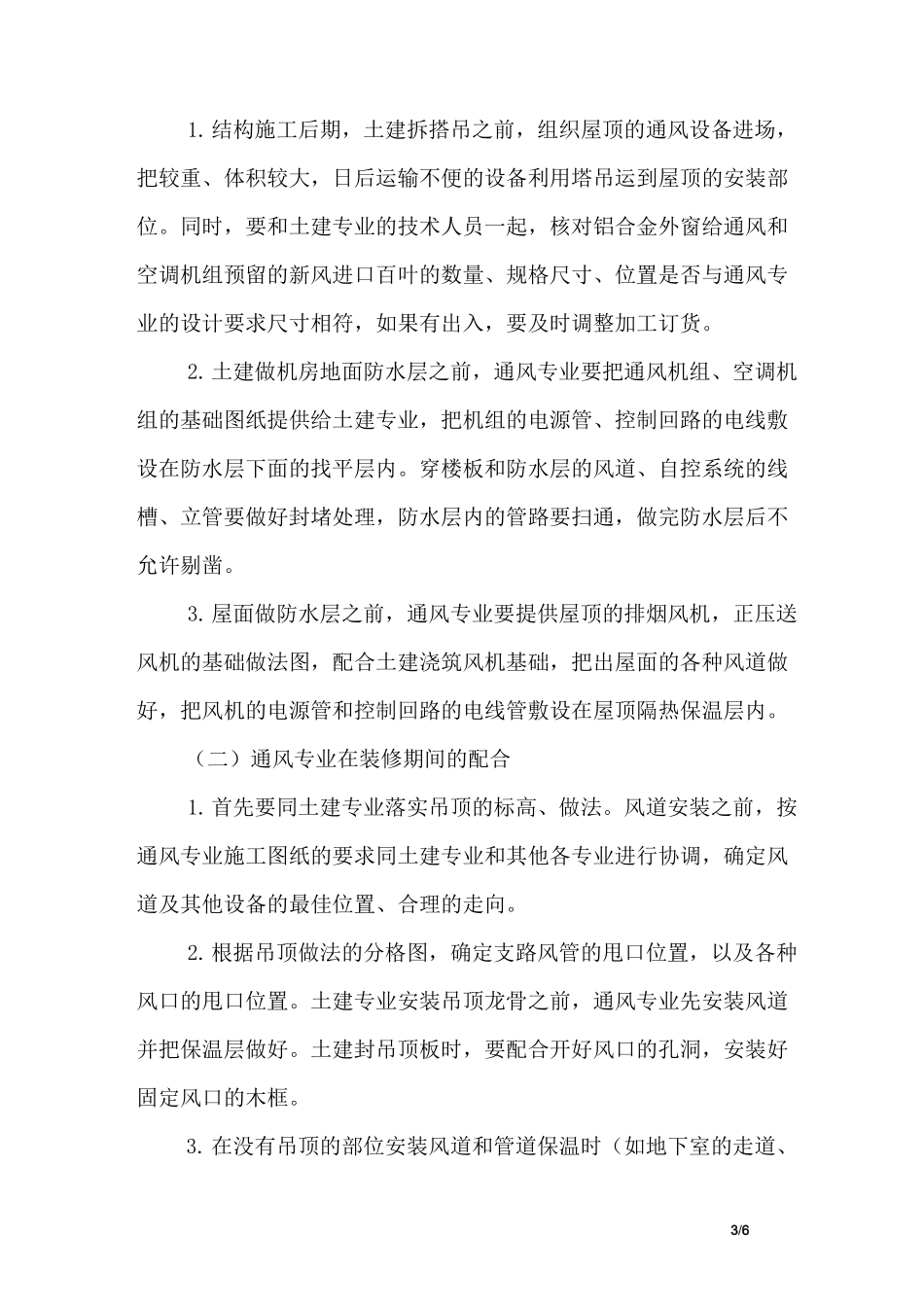

机电安装专业施工配合协调技术措施_第3页
3/5
1/6机电安装专业施工配合协调技术措施机电安装专业施工配合协调技术措施提要:.结构施工后期,土建拆搭吊之前,组织屋顶的通风设备进场,把较重、体积较大,日后运输不便的设备利用塔吊运到屋顶的安装部位来自地产E网机电安装专业施工配合协调技术措施土建总包单位在需配合的关键工序实施前,必须组织所有各专业的技术人员进行检查,并且建立相互监督和制约机制,以及必要的索赔和经济处罚措施。关键工序检查项目大体包括隔墙封板、屋面防水层施工、地面防水层施工、地面施工、吊顶封板、外墙装修、墙面石材贴挂等几个方面,在施工之前,要进行联合预验,并签字确认。机电安装专业需用土建总包塔吊进行吊装较多,必须做好计划报送土建总包单位。一、预留预埋的配合1.根据本工程结构施工的特点,水、电、暖通施工配合采取与结构施工同步的自下而上的施工方法进行配合施工。2.配合结构施工预留预埋主要工作内容:(1)给排水工程:穿外墙、地下室水池刚性防水套管;穿混凝土墙钢套管;穿砖墙镀锌薄钢板套管;卫生间给排水管及卫生间支管孔洞及套管的预留预埋等。(2)电气工程:接地焊接;电气暗敷管道预埋;墙、柱、楼板上电气开关、插座的接线盒等预埋;电气桥架、母线等穿越楼板或墙2/6体的孔洞预留等。(3)暖通工程:空调水管道穿外墙的刚性防水套管;空调水管道穿混凝土墙、穿楼板钢套管;风管穿混凝土墙板预留孔洞等。3.配合工程的施工工序如下:(1)在水、电、暖通配合施工前,根据设计施工图(含图纸会审记录)和工程设计修改通知单的要求,与结构施工技术人员一道仔细核对安装工程所需的预埋件和预留孔洞。编制水、电、暖通配合施工作业指导书。绘制水、电、暖通预埋件和预留孔洞的各层平面和立面布置图,标明其平面尺寸、标高和孔洞大小,并附注明细表,并逐一编号、预埋、预留后,按布置图逐一消项。(2)建立混凝土浇灌前的土建、安装会签制度。(3)加强对土建预埋预留的铁件或孔洞的技术复核,以满足安装工艺要求。(4)在结构钢筋施工完毕并已调整、隐蔽验收前,安装应对已施工的预留预埋件进行检查和复核,以防偏移或破坏。(5)土建模板施工时,安装应派人跟踪,以防模板固定时打断墙体内的预埋电管或造成套管偏移。(6)土建浇灌混凝土时,安装应派人跟踪振动泵并加以监护,以防振动和破坏已施工的预埋件。二、通风空调专业的配合(一)通风专业在结构施工期间的配合3/61.结构施工后期,土建拆搭吊之前,组织屋顶的通风设备进场,把较重、体积较大,日后运输不便的设备利用塔吊运到屋顶的安装部位。同时,要和土建专业的技术人员一起,核对铝合金外窗给通风和空调机组预留的新风进口百叶的数量、规格尺寸、位置是否与通风专业的设计要求尺寸相符,如果有出入,要及时调整加工订货。2.土建做机房地面防水层之前,通风专业要把通风机组、空调机组的基础图纸提供给土建专业,把机组的电源管、控制回路的电线敷设在防水层下面的找平层内。穿楼板和防水层的风道、自控系统的线槽、立管要做好封堵处理,防水层内的管路要扫通,做完防水层后不允许剔凿。3.屋面做防水层之前,通风专业要提供屋顶的排烟风机,正压送风机的基础做法图,配合土建浇筑风机基础,把出屋面的各种风道做好,把风机的电源管和控制回路的电线管敷设在屋顶隔热保温层内。(二)通风专业在装修期间的配合1.首先要同土建专业落实吊顶的标高、做法。风道安装之前,按通风专业施工图纸的要求同土建专业和其他各专业进行协调,确定风道及其他设备的最佳位置、合理的走向。2.根据吊顶做法的分格图,确定支路风管的甩口位置,以及各种风口的甩口位置。土建专业安装吊顶龙骨之前,通风专业先安装风道并把保温层做好。土建封吊顶板时,要配合开好风口的孔洞,安装好固定风口的木框。3.在没有吊顶的部位安装风道和管道保温时(如地下室的走道、4/6机房、变电室等),要等土建墙面抹灰、油浆施工完毕以后才能安排保温施工,避免土建施工人员蹬踏和污染,影响保温质量。4.土建拆除外用电梯和其他垂直运输设备之前,将所有不便从楼梯运输的设备利用外用电梯运到安装部位,如大型风道、通风和空调机组,静压箱、...
