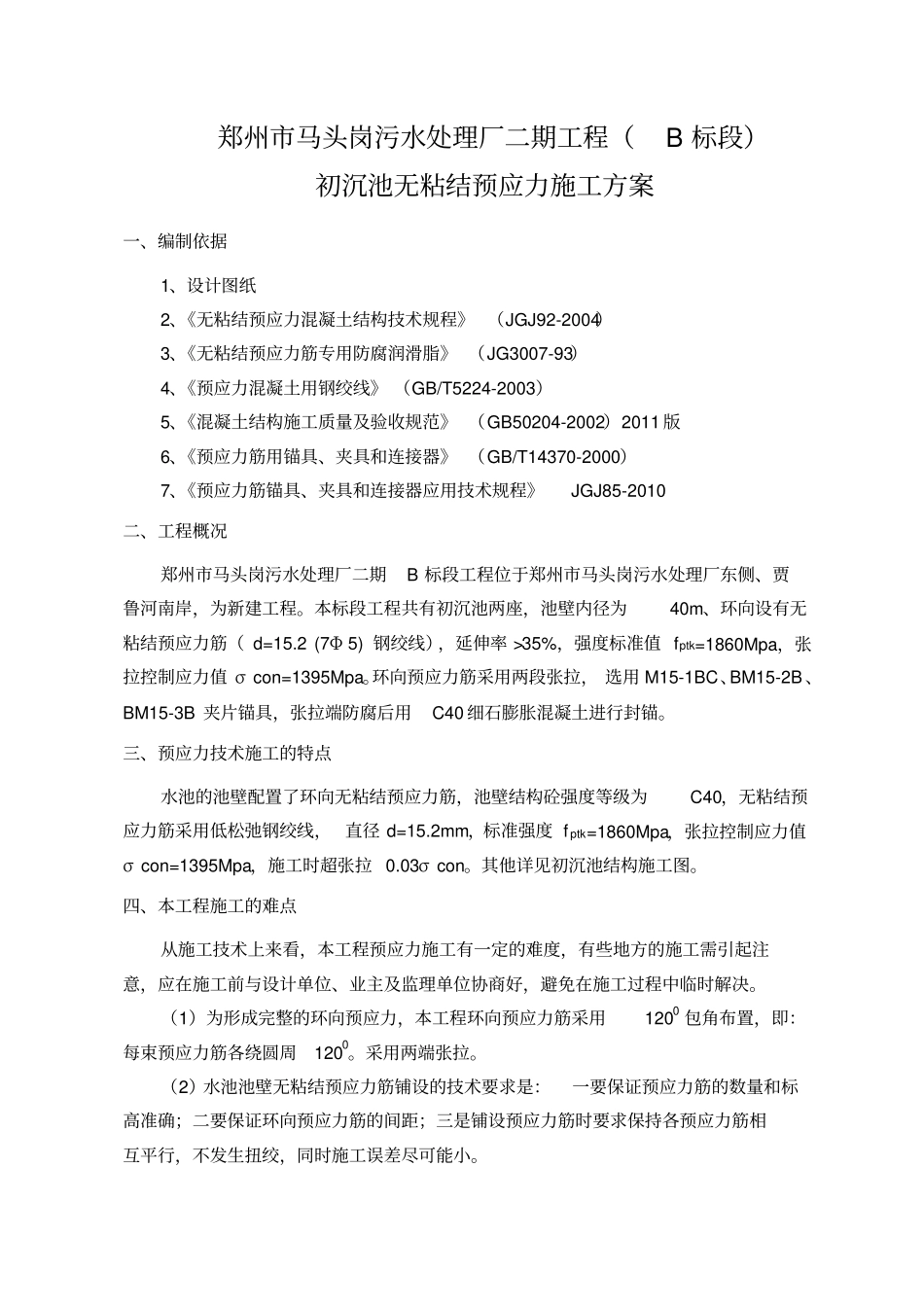

初沉池无粘结预应力施工方案_第1页
1/13

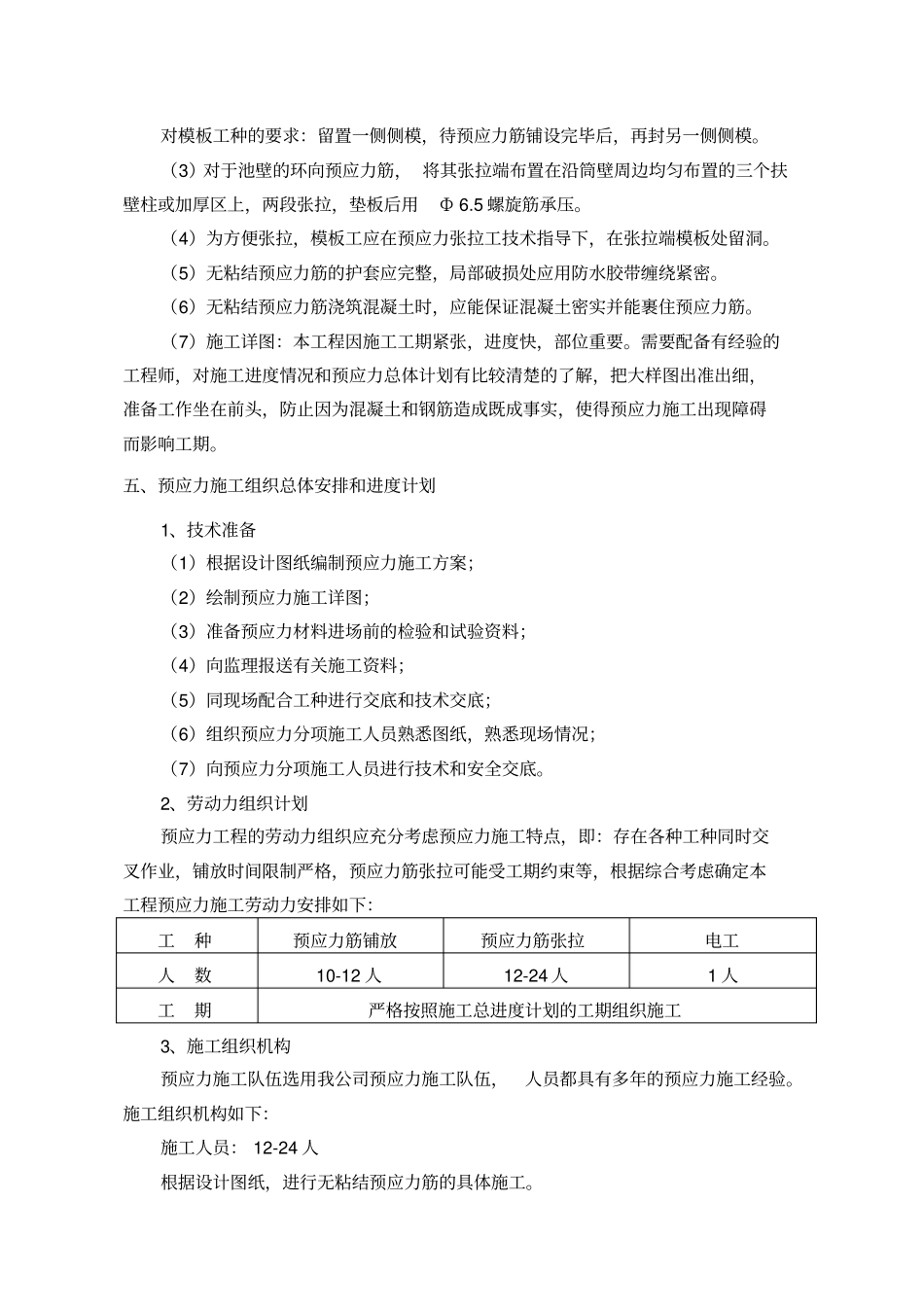

初沉池无粘结预应力施工方案_第2页
2/13

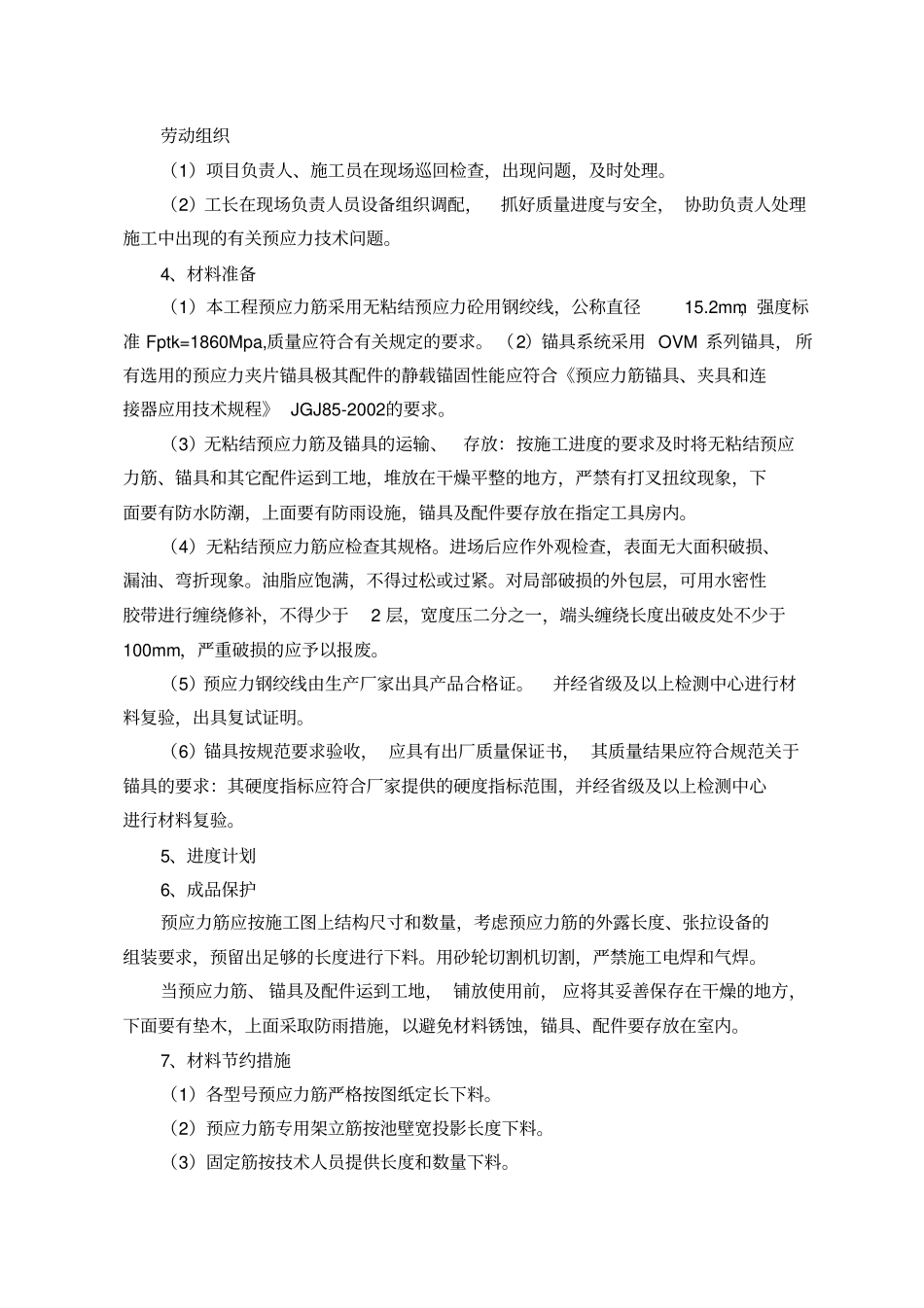

初沉池无粘结预应力施工方案_第3页
3/13
郑州市马头岗污水处理厂二期工程(B标段)初沉池无粘结预应力施工方案一、编制依据1、设计图纸2、《无粘结预应力混凝土结构技术规程》(JGJ92-2004)3、《无粘结预应力筋专用防腐润滑脂》(JG3007-93)4、《预应力混凝土用钢绞线》(GB/T5224-2003)5、《混凝土结构施工质量及验收规范》(GB50204-2002)2011版6、《预应力筋用锚具、夹具和连接器》(GB/T14370-2000)7、《预应力筋锚具、夹具和连接器应用技术规程》JGJ85-2010二、工程概况郑州市马头岗污水处理厂二期B标段工程位于郑州市马头岗污水处理厂东侧、贾鲁河南岸,为新建工程。本标段工程共有初沉池两座,池壁内径为40m、环向设有无粘结预应力筋(d=15.2(7Φ5)钢绞线),延伸率>35%,强度标准值fptk=1860Mpa,张拉控制应力值σcon=1395Mpa。环向预应力筋采用两段张拉,选用M15-1BC、BM15-2B、BM15-3B夹片锚具,张拉端防腐后用C40细石膨胀混凝土进行封锚。三、预应力技术施工的特点水池的池壁配置了环向无粘结预应力筋,池壁结构砼强度等级为C40,无粘结预应力筋采用低松弛钢绞线,直径d=15.2mm,标准强度fptk=1860Mpa,张拉控制应力值σcon=1395Mpa,施工时超张拉0.03σcon。其他详见初沉池结构施工图。四、本工程施工的难点从施工技术上来看,本工程预应力施工有一定的难度,有些地方的施工需引起注意,应在施工前与设计单位、业主及监理单位协商好,避免在施工过程中临时解决。(1)为形成完整的环向预应力,本工程环向预应力筋采用1200包角布置,即:每束预应力筋各绕圆周1200。采用两端张拉。(2)水池池壁无粘结预应力筋铺设的技术要求是:一要保证预应力筋的数量和标高准确;二要保证环向预应力筋的间距;三是铺设预应力筋时要求保持各预应力筋相互平行,不发生扭绞,同时施工误差尽可能小。对模板工种的要求:留置一侧侧模,待预应力筋铺设完毕后,再封另一侧侧模。(3)对于池壁的环向预应力筋,将其张拉端布置在沿筒壁周边均匀布置的三个扶壁柱或加厚区上,两段张拉,垫板后用Ф6.5螺旋筋承压。(4)为方便张拉,模板工应在预应力张拉工技术指导下,在张拉端模板处留洞。(5)无粘结预应力筋的护套应完整,局部破损处应用防水胶带缠绕紧密。(6)无粘结预应力筋浇筑混凝土时,应能保证混凝土密实并能裹住预应力筋。(7)施工详图:本工程因施工工期紧张,进度快,部位重要。需要配备有经验的工程师,对施工进度情况和预应力总体计划有比较清楚的了解,把大样图出准出细,准备工作坐在前头,防止因为混凝土和钢筋造成既成事实,使得预应力施工出现障碍而影响工期。五、预应力施工组织总体安排和进度计划1、技术准备(1)根据设计图纸编制预应力施工方案;(2)绘制预应力施工详图;(3)准备预应力材料进场前的检验和试验资料;(4)向监理报送有关施工资料;(5)同现场配合工种进行交底和技术交底;(6)组织预应力分项施工人员熟悉图纸,熟悉现场情况;(7)向预应力分项施工人员进行技术和安全交底。2、劳动力组织计划预应力工程的劳动力组织应充分考虑预应力施工特点,即:存在各种工种同时交叉作业,铺放时间限制严格,预应力筋张拉可能受工期约束等,根据综合考虑确定本工程预应力施工劳动力安排如下:工种预应力筋铺放预应力筋张拉电工人数10-12人12-24人1人工期严格按照施工总进度计划的工期组织施工3、施工组织机构预应力施工队伍选用我公司预应力施工队伍,人员都具有多年的预应力施工经验。施工组织机构如下:施工人员:12-24人根据设计图纸,进行无粘结预应力筋的具体施工。劳动组织(1)项目负责人、施工员在现场巡回检查,出现问题,及时处理。(2)工长在现场负责人员设备组织调配,抓好质量进度与安全,协助负责人处理施工中出现的有关预应力技术问题。4、材料准备(1)本工程预应力筋采用无粘结预应力砼用钢绞线,公称直径15.2mm,强度标准Fptk=1860Mpa,质量应符合有关规定的要求。(2)锚具系统采用OVM系列锚具,所有选用的预应力夹片锚具极其配件的静载锚固性能应符合《预应力筋锚具、夹具和连接器应用技术规程》JGJ85-2002的要求。(3)无粘结预应力筋及锚具的运输、存放:按施工进度的要求...
