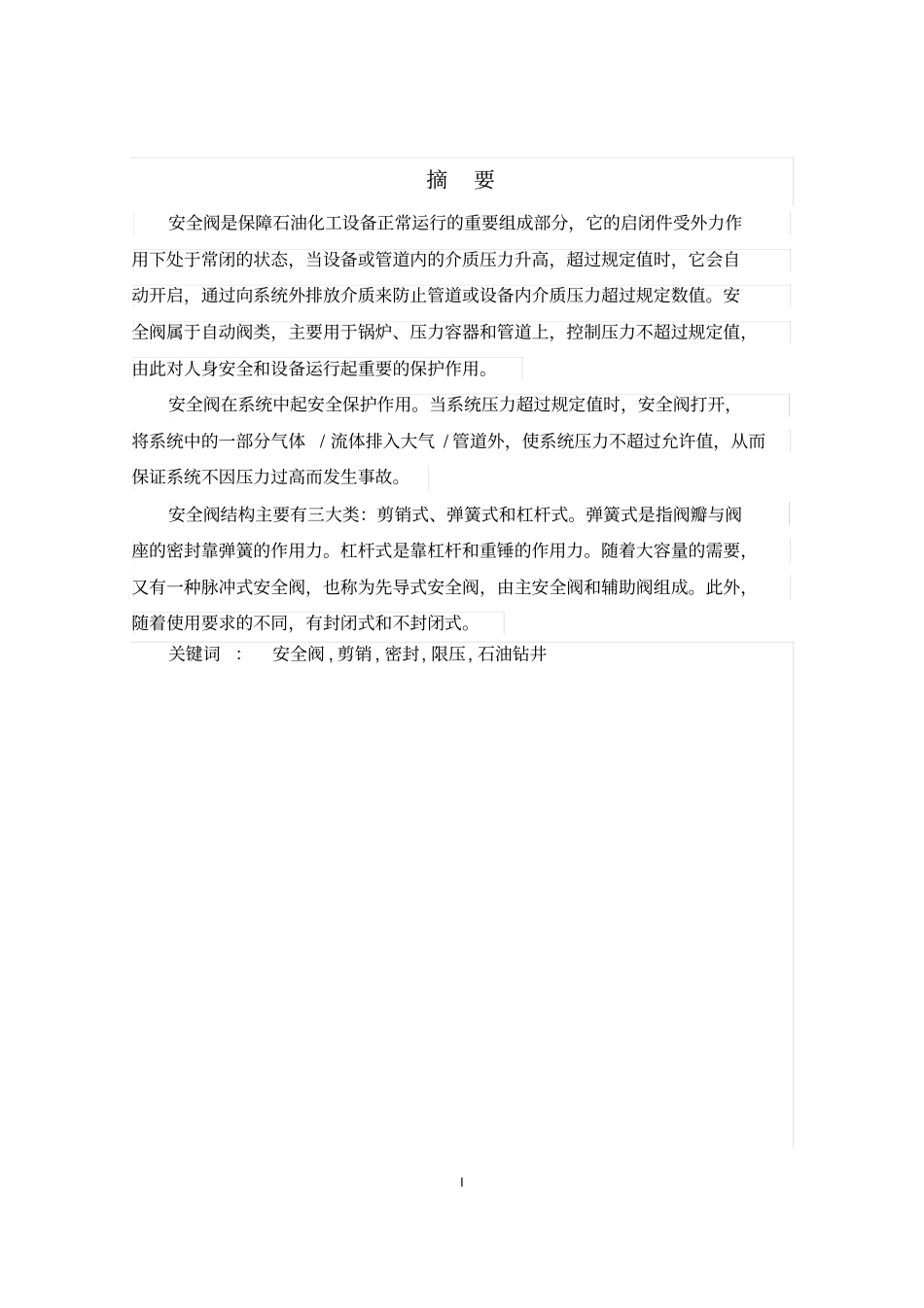

I摘要安全阀是保障石油化工设备正常运行的重要组成部分,它的启闭件受外力作用下处于常闭的状态,当设备或管道内的介质压力升高,超过规定值时,它会自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,由此对人身安全和设备运行起重要的保护作用。安全阀在系统中起安全保护作用。当系统压力超过规定值时,安全阀打开,将系统中的一部分气体/流体排入大气/管道外,使系统压力不超过允许值,从而保证系统不因压力过高而发生事故。安全阀结构主要有三大类:剪销式、弹簧式和杠杆式。弹簧式是指阀瓣与阀座的密封靠弹簧的作用力。杠杆式是靠杠杆和重锤的作用力。随着大容量的需要,又有一种脉冲式安全阀,也称为先导式安全阀,由主安全阀和辅助阀组成。此外,随着使用要求的不同,有封闭式和不封闭式。关键词:安全阀,剪销,密封,限压,石油钻井目录1.引言----------------------------------------------------------------------------------------------11.1简介-----------------------------------------------------------------------------------------21.2剪切式安全阀的工作原理------------------------------------------------21.3剪切式安全阀的优点------------------------------------------------21.4剪切式安全阀安装前应注意事项----------------------------22.剪切式安全阀设计计算----------------------------------------------------------22.1安全阀的受力计算-------------------------------------------------------------------22.2安全阀的零件强度计算--------------------------------------------------------------------22.3安全阀的使用规格-----------------------------------------------------------------23剪切式安全阀的结构设计---------------------------------------------------------------33.1安全销的结构设计--------------------------------------------------------------------------33.2法兰盘设计-----------------------------------------------------------------------------------53.3阀杆设计----------------------------------------------------------------------------------------73.4组合密封圈结构设计------------------------------------------------------------------------83.5阀体设计----------------------------------------------------------------------------------93.6接头设计----------------------------------------------------------------------------------93.7压紧螺母设计----------------------------------------------------------------------------------93.8缓冲垫圈设计----------------------------------------------------------------------------------93.9保护盖设计----------------------------------------------------------------------------------93.10钢套设计----------------------------------------------------------------------------------94.安全阀开启压力的调整---------------------------------------------------------------------105.安全阀常见故障及消除方法--------------------------------------------------------------116.补充说明--------------------------------------------------------------------------------------12参考文献------------------------------------------------------------------------------------------131.引言随着全球经济的发展,整个世界对于能源的要求与日俱增,供需矛盾也日益突出。我国地大物博,石油资源原本非常丰富,但随着国民经济的飞速发展,我国的能源形势已变得越来越严峻,目前对石油的勘探和开发已经达到相当广泛的程度,因此正日益向海洋区域开采。海洋采油法规规定;在油气开采过程中,凡具有自喷或自溢能力的井都必须安装井下安全阀。油气井安装井下安全阀系统后,一旦采油气平台出现火灾或遭...
