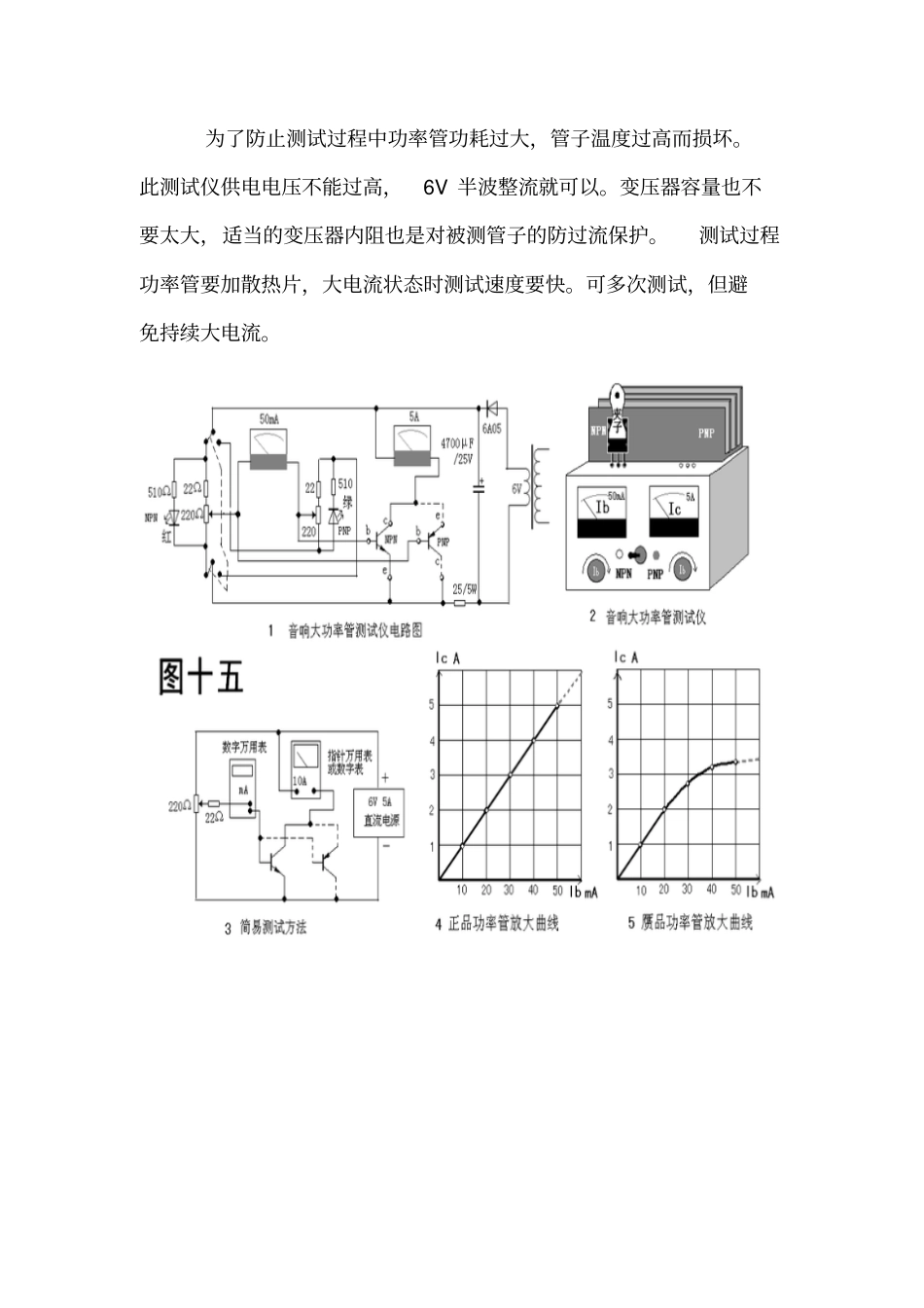

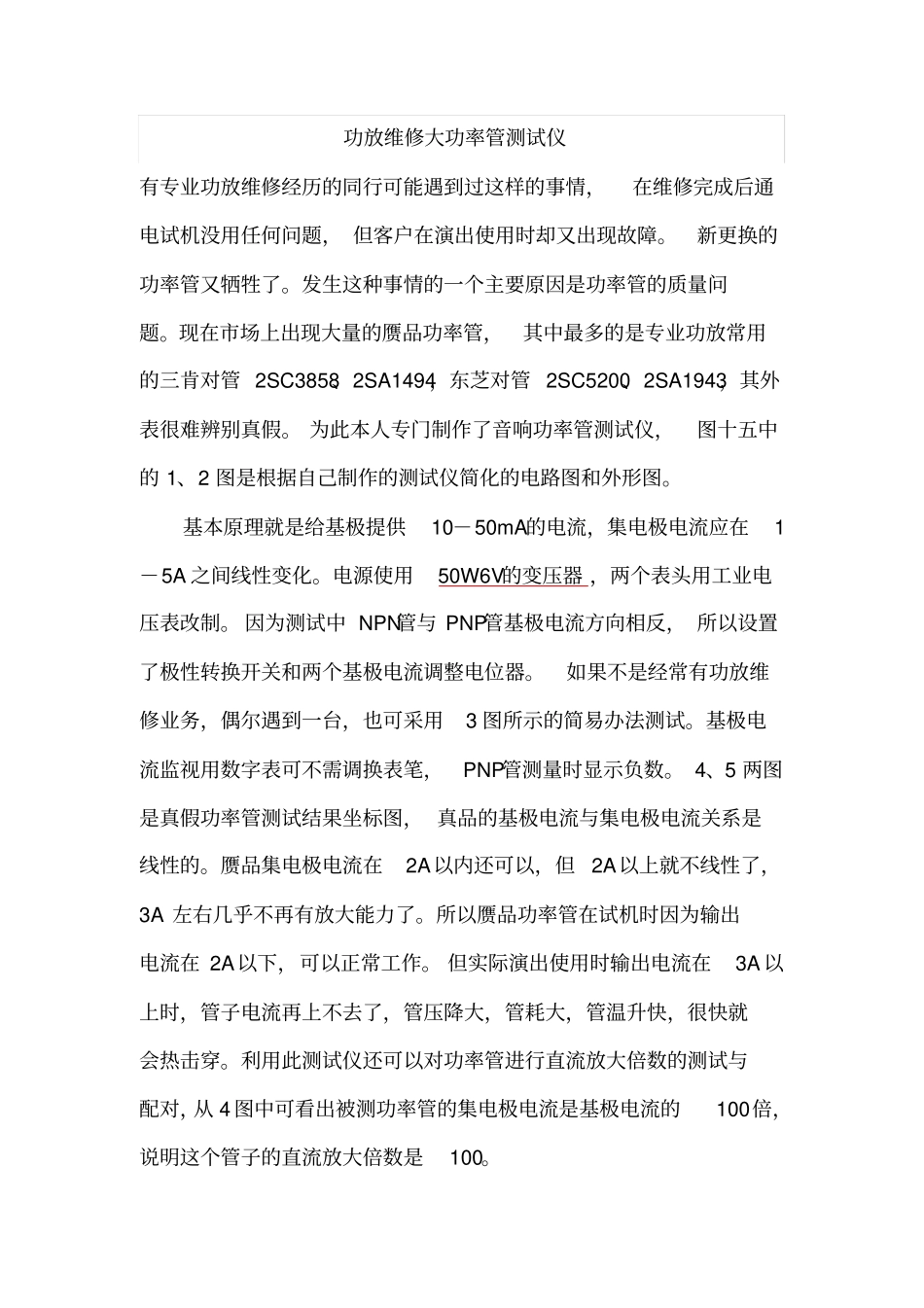

功放维修大功率管测试仪有专业功放维修经历的同行可能遇到过这样的事情,在维修完成后通电试机没用任何问题,但客户在演出使用时却又出现故障。新更换的功率管又牺牲了。发生这种事情的一个主要原因是功率管的质量问题。现在市场上出现大量的赝品功率管,其中最多的是专业功放常用的三肯对管2SC3858、2SA1494,东芝对管2SC5200、2SA1943,其外表很难辨别真假。为此本人专门制作了音响功率管测试仪,图十五中的1、2图是根据自己制作的测试仪简化的电路图和外形图。基本原理就是给基极提供10-50mA的电流,集电极电流应在1-5A之间线性变化。电源使用50W6V的变压器,两个表头用工业电压表改制。因为测试中NPN管与PNP管基极电流方向相反,所以设置了极性转换开关和两个基极电流调整电位器。如果不是经常有功放维修业务,偶尔遇到一台,也可采用3图所示的简易办法测试。基极电流监视用数字表可不需调换表笔,PNP管测量时显示负数。4、5两图是真假功率管测试结果坐标图,真品的基极电流与集电极电流关系是线性的。赝品集电极电流在2A以内还可以,但2A以上就不线性了,3A左右几乎不再有放大能力了。所以赝品功率管在试机时因为输出电流在2A以下,可以正常工作。但实际演出使用时输出电流在3A以上时,管子电流再上不去了,管压降大,管耗大,管温升快,很快就会热击穿。利用此测试仪还可以对功率管进行直流放大倍数的测试与配对,从4图中可看出被测功率管的集电极电流是基极电流的100倍,说明这个管子的直流放大倍数是100。为了防止测试过程中功率管功耗过大,管子温度过高而损坏。此测试仪供电电压不能过高,6V半波整流就可以。变压器容量也不要太大,适当的变压器内阻也是对被测管子的防过流保护。测试过程功率管要加散热片,大电流状态时测试速度要快。可多次测试,但避免持续大电流。
