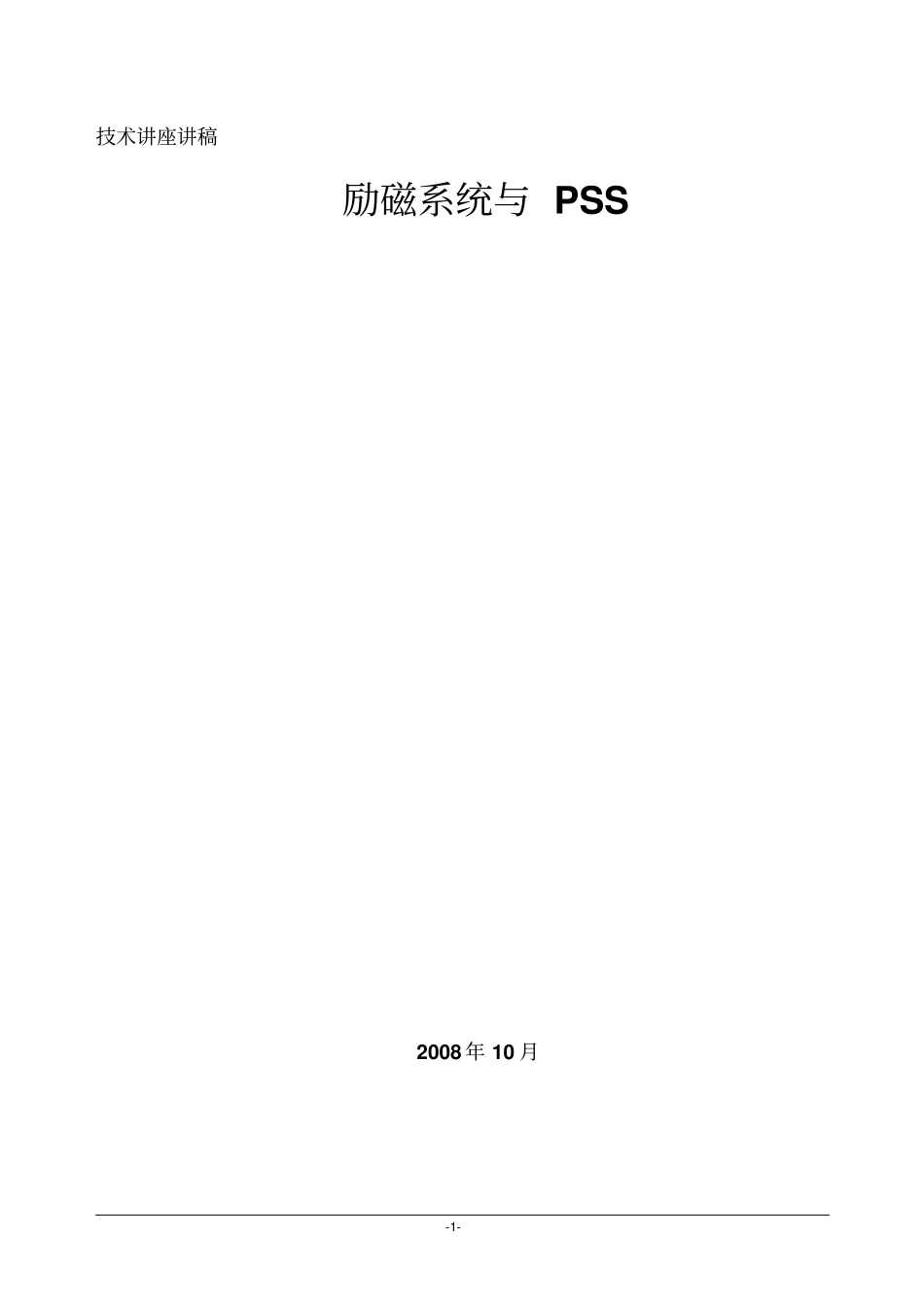

-1-技术讲座讲稿励磁系统与PSS2008年10月21.前言根据我国国家标准GB/T7409.1～7409.3-1997“同步电机励磁系统”的规定的定义，同步电机励磁系统是“提供电机磁场电流的装置，包括所有调节与控制元件，还有磁场放电或灭磁装置以及保护装置”。励磁控制系统是包括控制对象的反馈控制系统。励磁控制系统对电力系统的安全、稳定、经济运行都有重要的影响。我国国家标准和行业标准都对励磁控制系统提出了具体的要求。这里，就励磁系统分类、对励磁控制系统的要求、励磁控制系统与电力系统稳定的关系、电力系统稳定器等几个问题和大家一起进行讨论。2.励磁系统分类同步电机励磁系统的分类方法有多种。主要的方法有两种，即按同步电机励磁电源的提供方式分类和同步电机励磁电压响应速度分类两种分类方法。按同步电机励磁电源的提供方式不同，同步电机励磁系统可以分为直流励磁机励磁系统，交流励磁机励磁系统和静止励磁机励磁系统。按同步电机励磁电压响应速度的不同，同步电机励磁系统可以分为常规励磁系统、快速励磁系统和高起始励磁系统。2.1直流励磁机励磁系统由直流发电机（直流励磁机）提供励磁电源的励磁系统叫直流励磁机励磁系统。它主要由直流励磁机和励磁调节器组成。早期的中小容量的同步电机的励磁调节器从发电机的PT(电压互感器)和CT（电流互感器）取得电源；较大容量的同步电机的励磁调节器的电源有时经励磁变压器取自发电机端时，此时，励磁变压器也是主要组成部分（图2-1）。同步电机的励磁电源是直流励磁机的输出，励磁调节器根据发电机运行工况调节直流-3-励磁机的输出，从而调节发电机的励磁，满足电力系统安全、稳定、经济运行的要求。直流励磁机主要采用由原动机拖动与主发电机同轴的拖动方式，少数（主要是备用励磁机）为由异步电动机非同轴的拖动方式。直流励磁机的励磁方式，主要有它励、自并励和自励加它励三种方式。它励方式的直流励磁机的励磁全部由励磁调节器提供；自并励方式的直流励磁机的励磁全部由直流励磁机本身提供，励磁调节的任务是通过调节与励磁绕组相串联的电阻的大小来实现的；自励加它励方式的直流励磁机的励磁，一部分由励磁调节器提供，一部分由直流励磁机本身提供。励磁调节器提供的励磁安-匝与总励磁安-匝之比称为自励系数。早期的直流励磁机还有采用副励磁机做它励电源的，现在已不再采用了。由于直流励磁机是与主发电机同轴旋转，对于汽轮发电机来说，速度较高，受换向器（整流子）的限制，容量不能做得太大。我国生产的、使用直流励磁机励磁系统的汽轮发电机的最大容量为125MW。对于水轮发电机来说，速度较低，直流励磁机的容量可能做得大一些，我国生产的、使用直流励磁机励磁系统的水轮发电机的最大容量达到300MW。随着电力电子技术的发展和在电力工业中的应用，直流励磁机励磁系统，我国新投产的100MW及以上的发电机已不再使用直流励磁机励磁系统了。2.2交流励磁机励磁系统由交流发电机（交流励磁机）提供励磁电源的励磁系统叫交流励磁机励磁系统。交流励磁机为50～200Hz的三相交流发电机，交流励磁机的三相交流电压经三相全波桥式整流自动励磁调节器发电机强励开关图2─1直流励磁机系统原理图手动调节电阻直流励磁机灭磁开关灭磁电阻励磁绕组励磁绕组4装置整流后变为直流电压，向同步发电机提供励磁。交流励磁机的拖动方式为由原动机拖动与主发电机同轴的拖动方式。交流励磁机的励磁方式绝大部分为它励方式，只有极少数采用复励（有串激绕组）方式。根据整流装置采用的整流元件的不同，交流励磁机励磁系统可分为交流励磁机不可控整流器励磁系统和交流励磁机可控整流器励磁系统。交流励磁机不可控整流器励磁系统交流励磁机不可控整流器励磁系统一般由交流励磁机、不可控整流装置、励磁调节器和交流副励磁机等组成（图2-2）。同步发电机的励磁电源是交流励磁机的输出。不可控整流装置将交流励磁机输出的三相交流电压转换成直流电压，励磁调节器根据发电机运行工况调节交流励磁机的励磁电流和输出电压，从而调节发电机的励磁，满足电力系统安全、稳定、经济运行的要求。励磁调节器从同轴副励磁机取得电源。副励磁机一般为350～500Hz的中...
