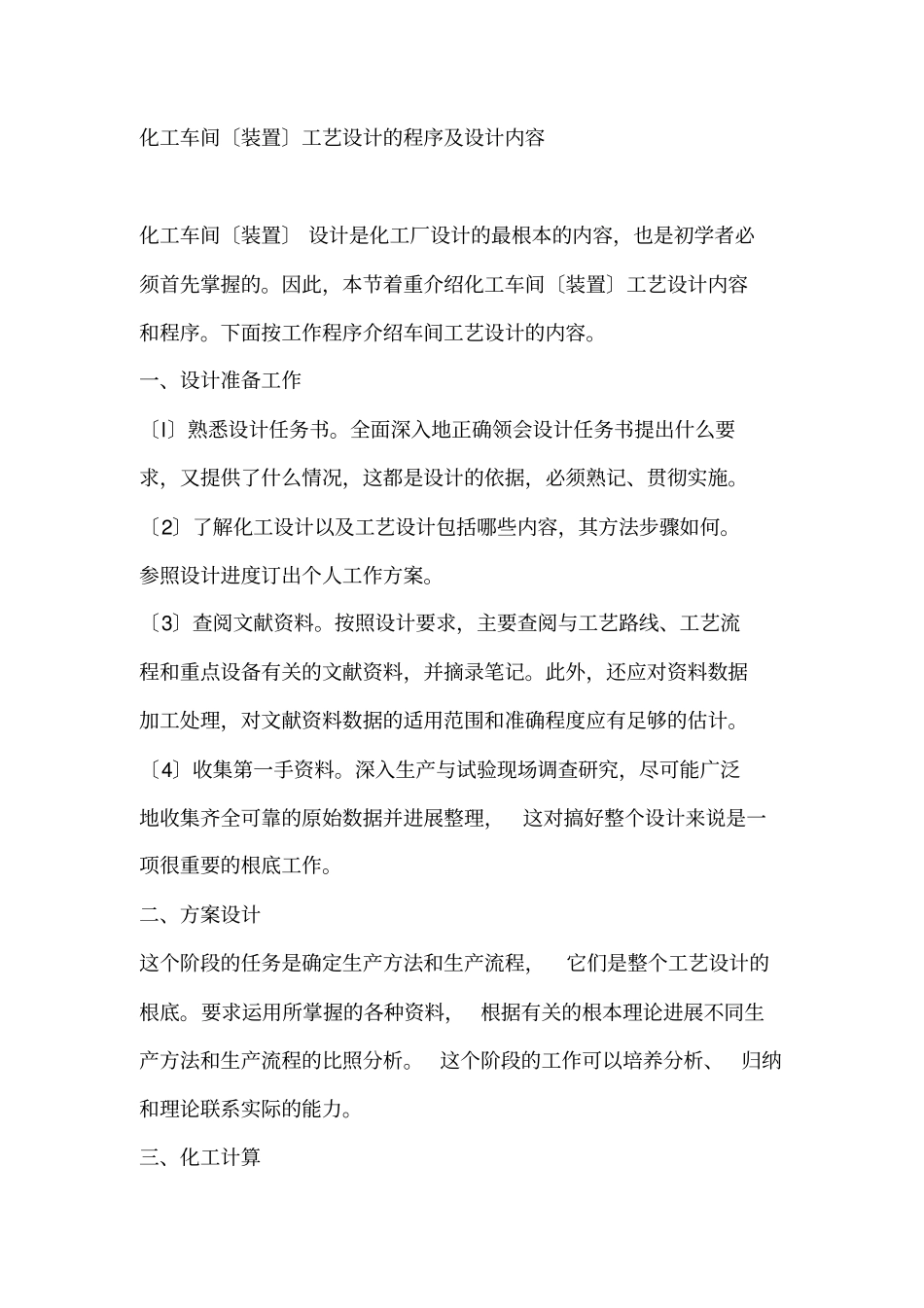

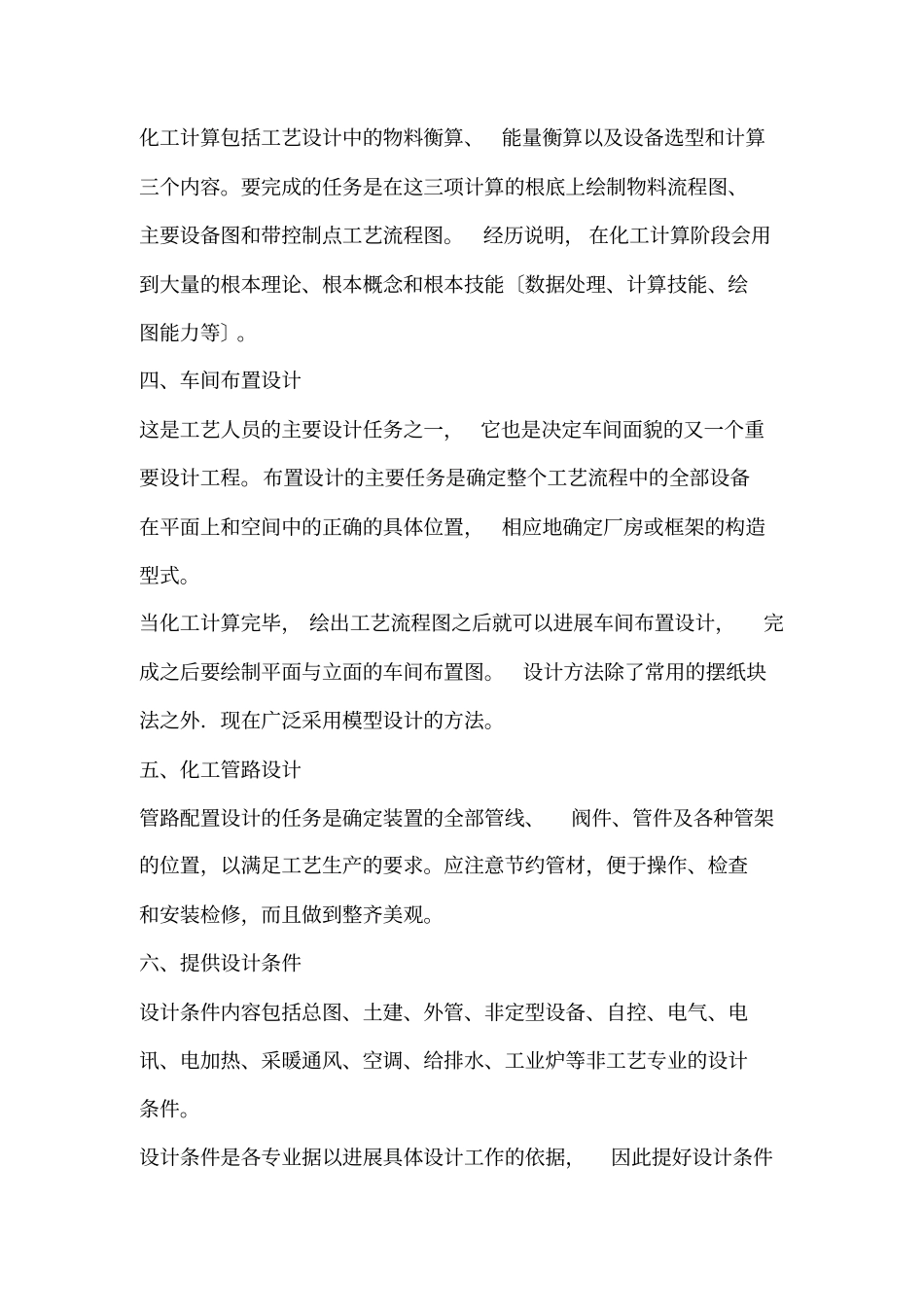

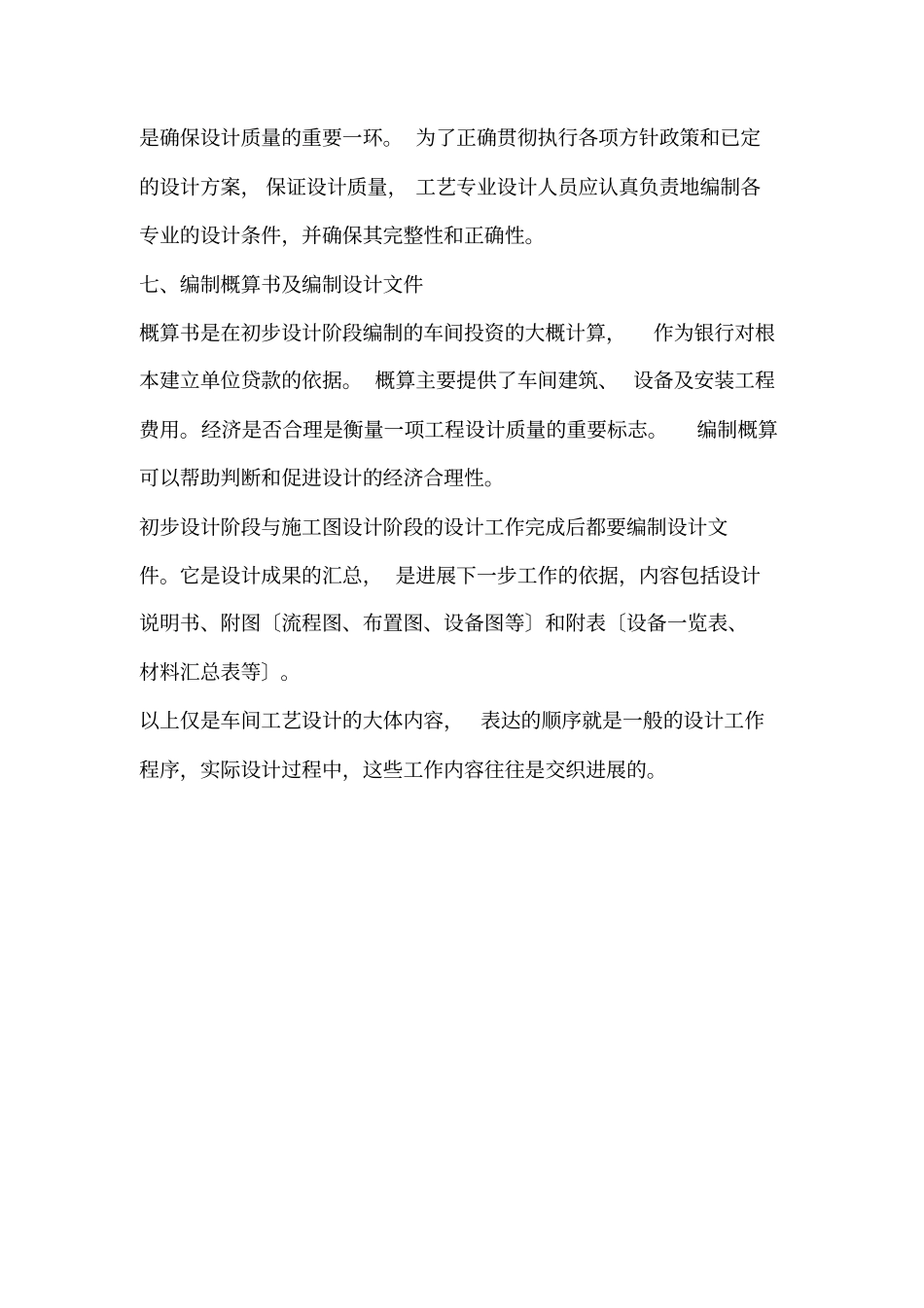

化工车间〔装置〕工艺设计的程序及设计内容化工车间〔装置〕设计是化工厂设计的最根本的内容，也是初学者必须首先掌握的。因此，本节着重介绍化工车间〔装置〕工艺设计内容和程序。下面按工作程序介绍车间工艺设计的内容。一、设计准备工作〔l〕熟悉设计任务书。全面深入地正确领会设计任务书提出什么要求，又提供了什么情况，这都是设计的依据，必须熟记、贯彻实施。〔2〕了解化工设计以及工艺设计包括哪些内容，其方法步骤如何。参照设计进度订出个人工作方案。〔3〕查阅文献资料。按照设计要求，主要查阅与工艺路线、工艺流程和重点设备有关的文献资料，并摘录笔记。此外，还应对资料数据加工处理，对文献资料数据的适用范围和准确程度应有足够的估计。〔4〕收集第一手资料。深入生产与试验现场调查研究，尽可能广泛地收集齐全可靠的原始数据并进展整理，这对搞好整个设计来说是一项很重要的根底工作。二、方案设计这个阶段的任务是确定生产方法和生产流程，它们是整个工艺设计的根底。要求运用所掌握的各种资料，根据有关的根本理论进展不同生产方法和生产流程的比照分析。这个阶段的工作可以培养分析、归纳和理论联系实际的能力。三、化工计算化工计算包括工艺设计中的物料衡算、能量衡算以及设备选型和计算三个内容。要完成的任务是在这三项计算的根底上绘制物料流程图、主要设备图和带控制点工艺流程图。经历说明，在化工计算阶段会用到大量的根本理论、根本概念和根本技能〔数据处理、计算技能、绘图能力等〕。四、车间布置设计这是工艺人员的主要设计任务之一，它也是决定车间面貌的又一个重要设计工程。布置设计的主要任务是确定整个工艺流程中的全部设备在平面上和空间中的正确的具体位置，相应地确定厂房或框架的构造型式。当化工计算完毕，绘出工艺流程图之后就可以进展车间布置设计，完成之后要绘制平面与立面的车间布置图。设计方法除了常用的摆纸块法之外．现在广泛采用模型设计的方法。五、化工管路设计管路配置设计的任务是确定装置的全部管线、阀件、管件及各种管架的位置，以满足工艺生产的要求。应注意节约管材，便于操作、检查和安装检修，而且做到整齐美观。六、提供设计条件设计条件内容包括总图、土建、外管、非定型设备、自控、电气、电讯、电加热、采暖通风、空调、给排水、工业炉等非工艺专业的设计条件。设计条件是各专业据以进展具体设计工作的依据，因此提好设计条件是确保设计质量的重要一环。为了正确贯彻执行各项方针政策和已定的设计方案，保证设计质量，工艺专业设计人员应认真负责地编制各专业的设计条件，并确保其完整性和正确性。七、编制概算书及编制设计文件概算书是在初步设计阶段编制的车间投资的大概计算，作为银行对根本建立单位贷款的依据。概算主要提供了车间建筑、设备及安装工程费用。经济是否合理是衡量一项工程设计质量的重要标志。编制概算可以帮助判断和促进设计的经济合理性。初步设计阶段与施工图设计阶段的设计工作完成后都要编制设计文件。它是设计成果的汇总，是进展下一步工作的依据，内容包括设计说明书、附图〔流程图、布置图、设备图等〕和附表〔设备一览表、材料汇总表等〕。以上仅是车间工艺设计的大体内容，表达的顺序就是一般的设计工作程序，实际设计过程中，这些工作内容往往是交织进展的。第五节设计文件工艺专业人员在扩大初步设计阶段和施工图设计阶段应编制说明书和说明书的附图、附表等设计文件。其中车间工艺设计文件是最根本的和最常碰到的，因此，本课程着重介绍车间工艺专业设计文件的内容和格式。一、扩大初步设计文件扩大初步设计的设计文件应包括以下两局部内容：设计说明书和说明书的附图、附表。化工厂〔车间〕初步设计说明书内容和编写要求，根据设计的范围〔整个工厂，一个车间或一套装置〕、规模的大小和主管部门的要求而不同，对炼油、化工厂的初步设计的内容和编写要求，化学工业部曾有文件规定。对于一个装置或一个车间，其初步设计说明书的内容如下。〔一〕设计依据〔1〕文件，如方案任务书以及其他批文等。〔2〕技术资料，如中试试验报告、调查报告等。〔二〕设计指导思想和设计原那么...
