化工原理课程设计---利用浮阀塔分离正戊烷及正己烷的工艺设计VIP专享VIP免费

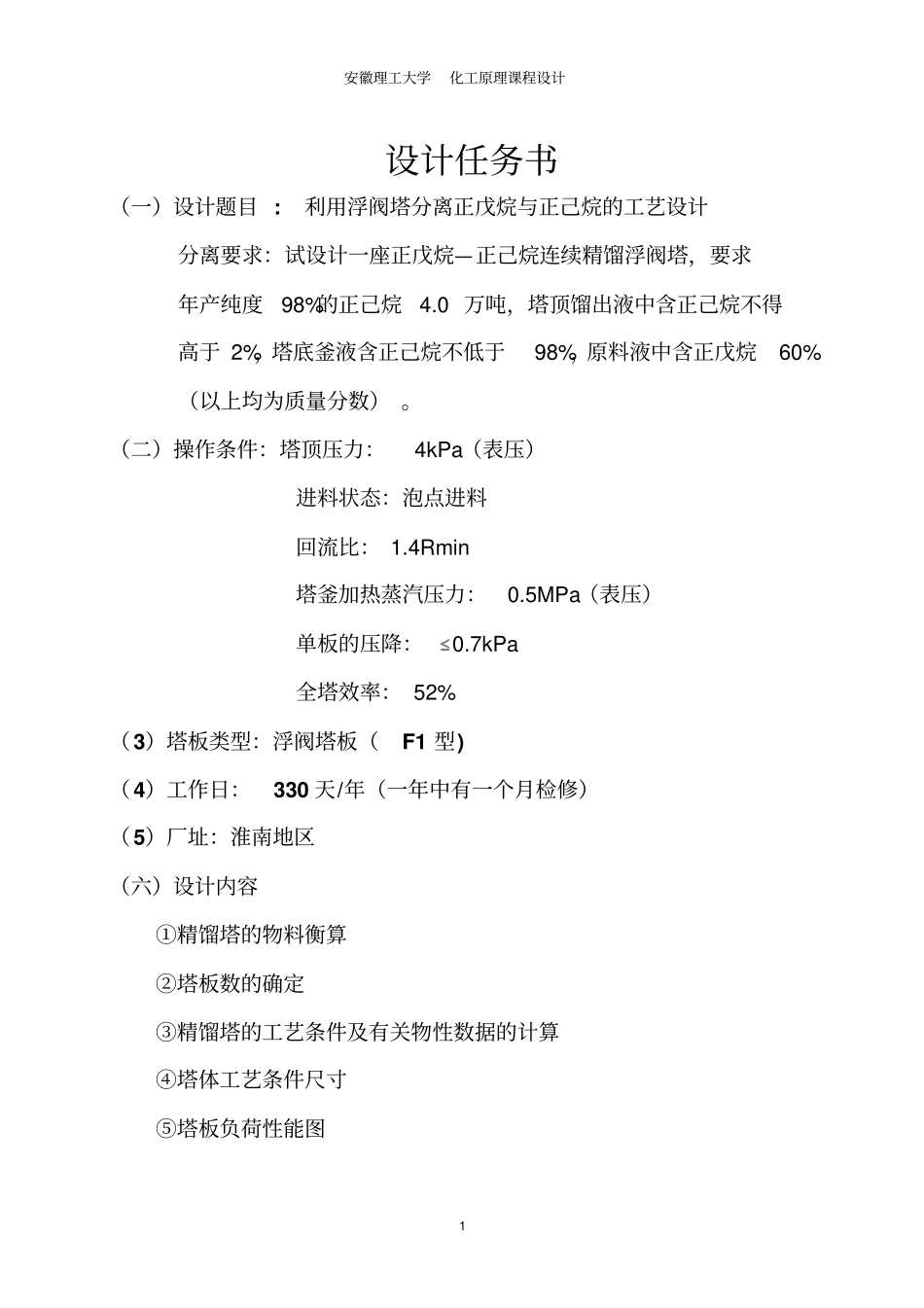

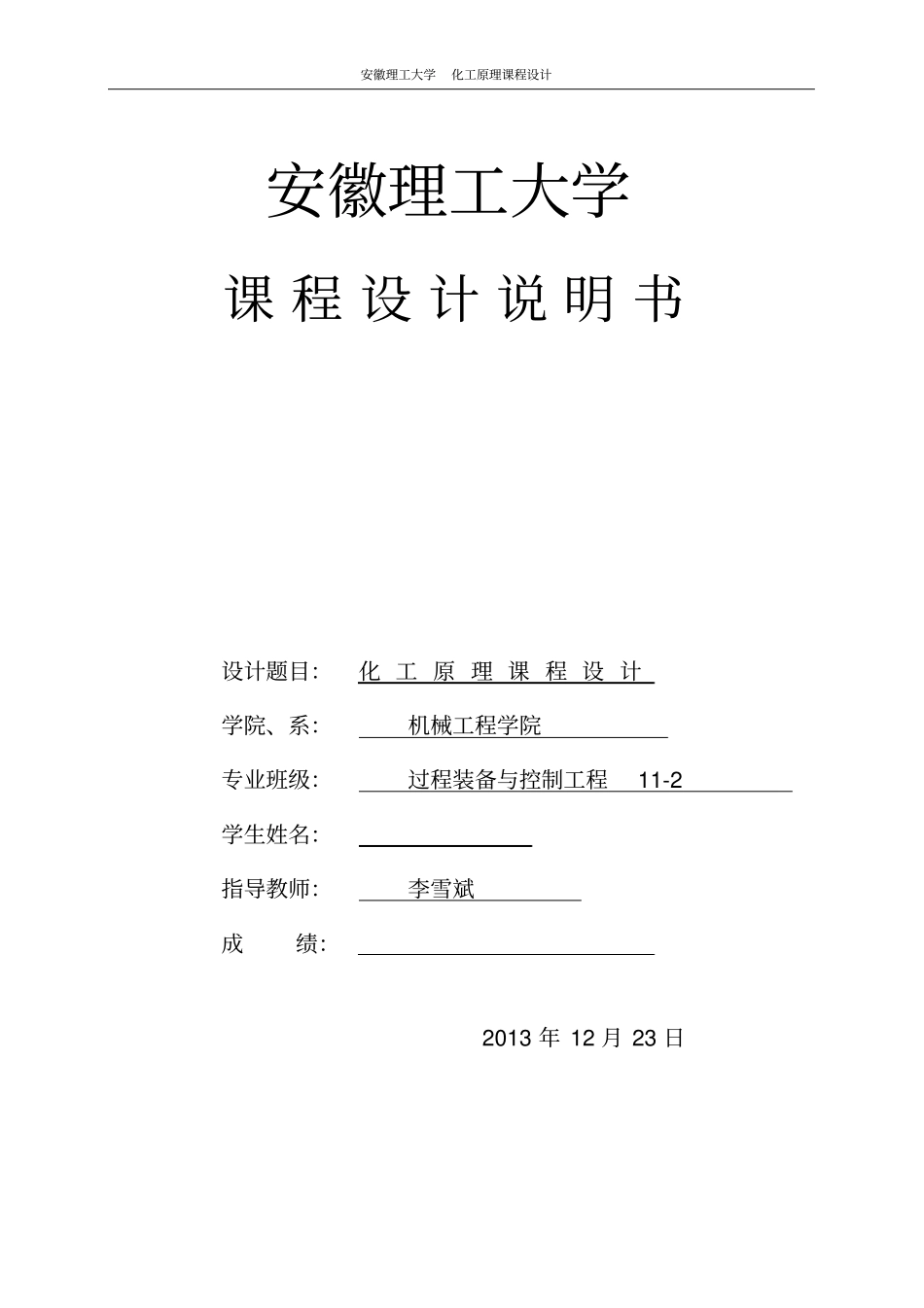

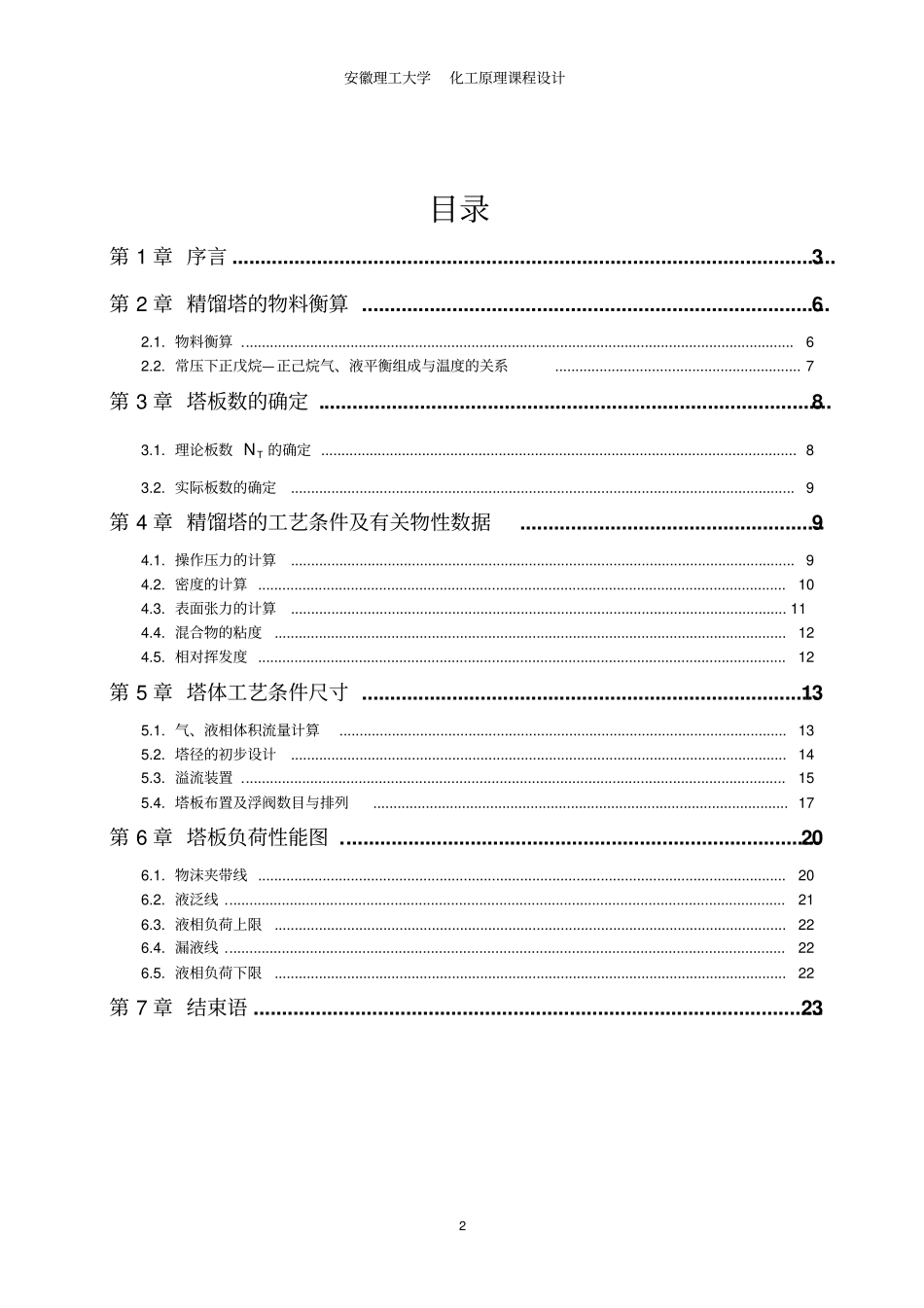

安徽理工大学化工原理课程设计安徽理工大学课程设计说明书设计题目：化工原理课程设计学院、系：机械工程学院专业班级：过程装备与控制工程11-2学生姓名：指导教师：李雪斌成绩：2013年12月23日安徽理工大学化工原理课程设计1设计任务书（一）设计题目:利用浮阀塔分离正戊烷与正己烷的工艺设计分离要求：试设计一座正戊烷—正己烷连续精馏浮阀塔，要求年产纯度98%的正己烷4.0万吨，塔顶馏出液中含正己烷不得高于2%，塔底釜液含正己烷不低于98%，原料液中含正戊烷60%（以上均为质量分数）。（二）操作条件：塔顶压力：4kPa（表压）进料状态：泡点进料回流比：1.4Rmin塔釜加热蒸汽压力：0.5MPa（表压）单板的压降：0.7kPa全塔效率：52%（3）塔板类型：浮阀塔板（F1型)（4）工作日：330天/年（一年中有一个月检修）（5）厂址：淮南地区（六）设计内容①精馏塔的物料衡算②塔板数的确定③精馏塔的工艺条件及有关物性数据的计算④塔体工艺条件尺寸⑤塔板负荷性能图安徽理工大学化工原理课程设计2目录第1章序言...........................................................................................................3第2章精馏塔的物料衡算...................................................................................62.1.物料衡算.........................................................................................................................................62.2.常压下正戊烷—正己烷气、液平衡组成与温度的关系.............................................................7第3章塔板数的确定...........................................................................................83.1.理论板数TN的确定......................................................................................................................83.2.实际板数的确定.............................................................................................................................9第4章精馏塔的工艺条件及有关物性数据......................................................94.1.操作压力的计算.............................................................................................................................94.2.密度的计算...................................................................................................................................104.3.表面张力的计算...........................................................................................................................114.4.混合物的粘度...............................................................................................................................124.5.相对挥发度...................................................................................................................................12第5章塔体工艺条件尺寸.................................................................................135.1.气、液相体积流量计算...............................................................................................................135.2.塔径的初步设计...........................................................................................................................145.3.溢流装置.......................................................................................................................................155.4.塔板布置及浮阀数目与排列.......................................................................................................17第6章塔板负荷性能图.....................................................................................206.1.物沫夹带线........................
