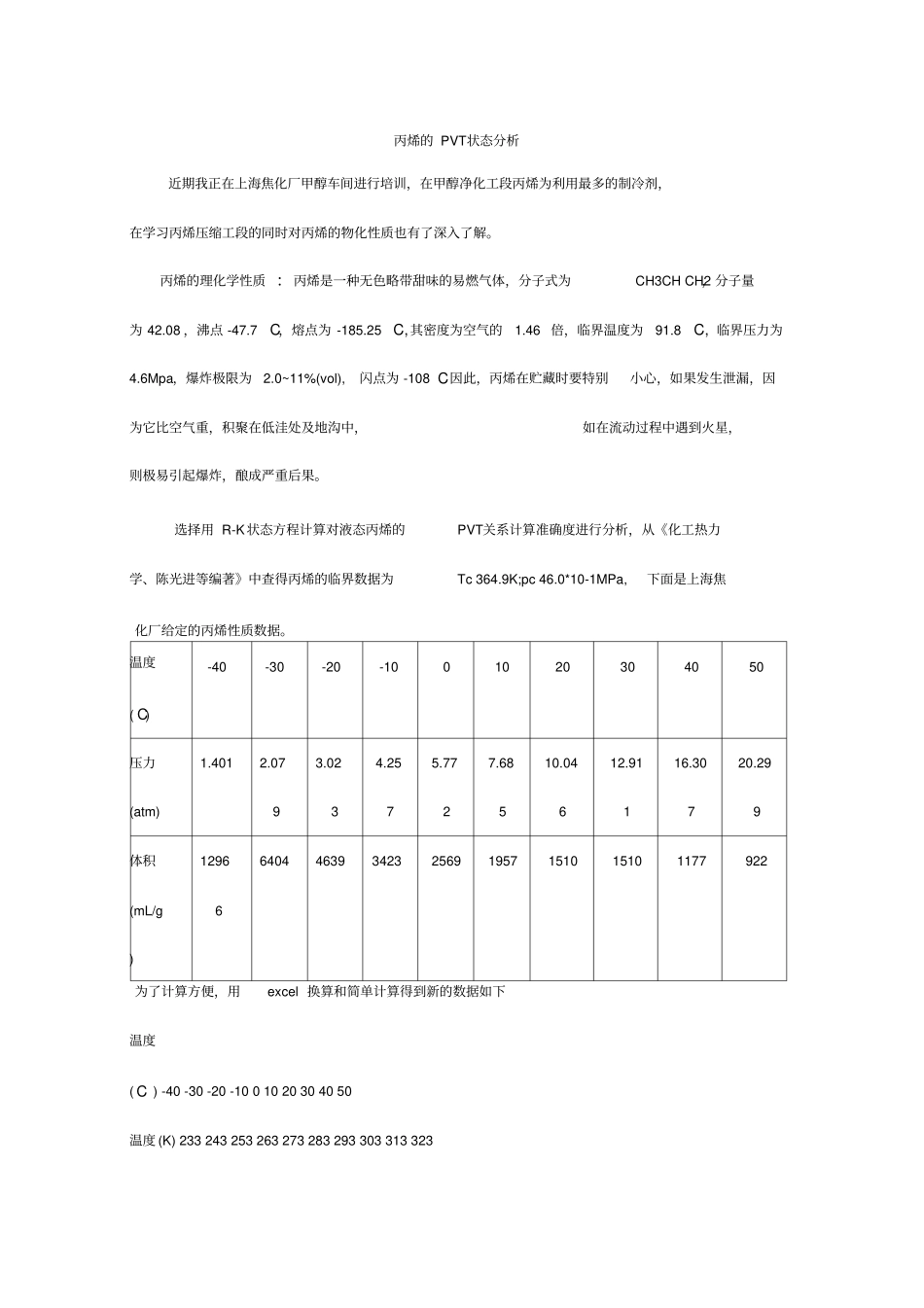

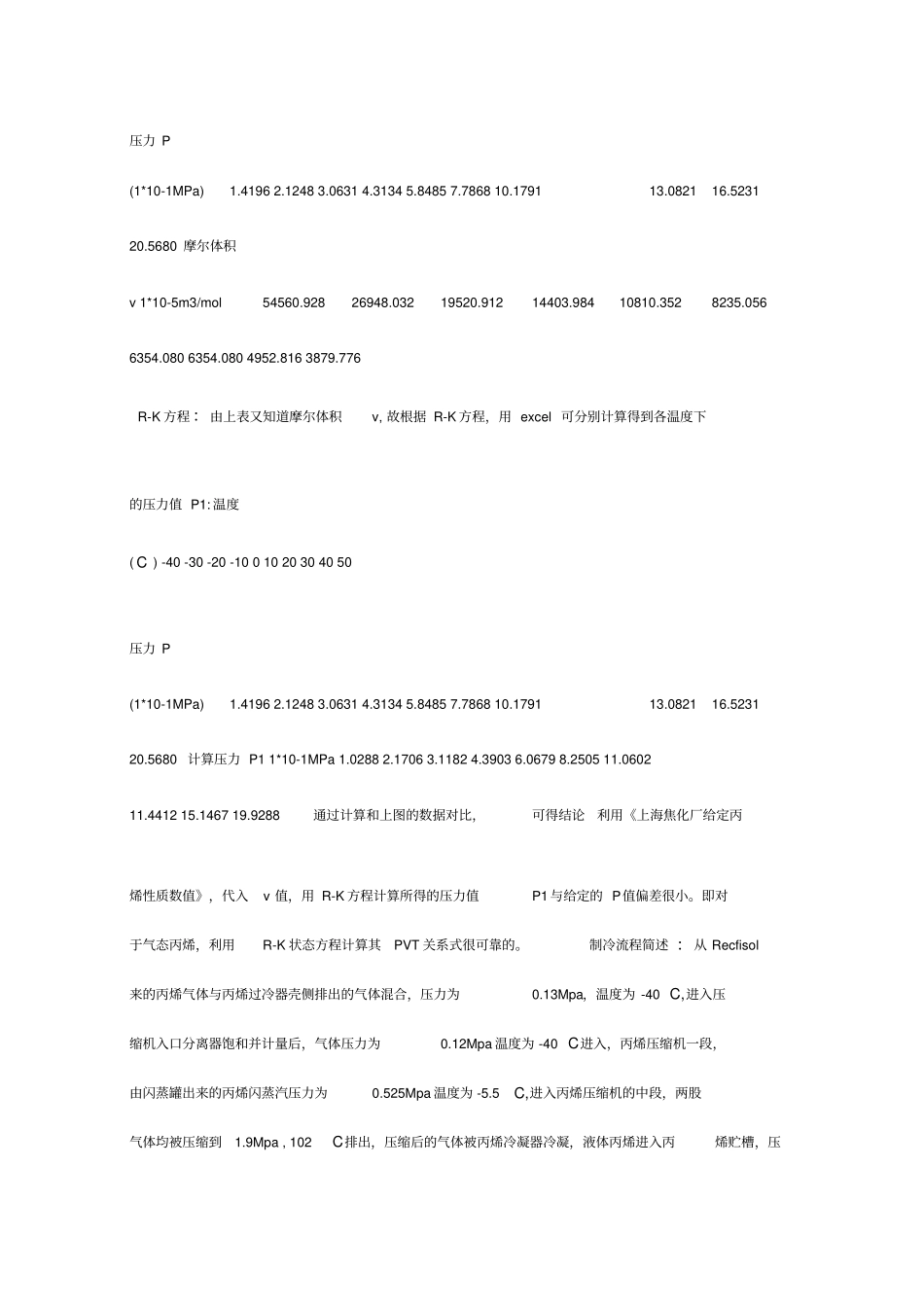

丙烯的PVT状态分析近期我正在上海焦化厂甲醇车间进行培训，在甲醇净化工段丙烯为利用最多的制冷剂，在学习丙烯压缩工段的同时对丙烯的物化性质也有了深入了解。丙烯的理化学性质：丙烯是一种无色略带甜味的易燃气体，分子式为CH3CHCH2，分子量为42.08，沸点-47.7C，熔点为-185.25C,其密度为空气的1.46倍，临界温度为91.8C,临界压力为4.6Mpa，爆炸极限为2.0~11%(vol),闪点为-108C因此，丙烯在贮藏时要特别小心，如果发生泄漏，因为它比空气重，积聚在低洼处及地沟中，如在流动过程中遇到火星，则极易引起爆炸，酿成严重后果。选择用R-K状态方程计算对液态丙烯的PVT关系计算准确度进行分析，从《化工热力学、陈光进等编著》中查得丙烯的临界数据为Tc364.9K;pc46.0*10-1MPa,下面是上海焦化厂给定的丙烯性质数据。温度(C)-40-30-20-1001020304050压力1.4012.073.024.255.777.6810.0412.9116.3020.29(atm)937256179体积129664044639342325691957151015101177922(mL/g6)为了计算方便，用excel换算和简单计算得到新的数据如下温度(C)-40-30-20-1001020304050温度(K)233243253263273283293303313323压力P(1*10-1MPa)1.41962.12483.06314.31345.84857.786810.179113.082116.523120.5680摩尔体积v1*10-5m3/mol54560.92826948.03219520.91214403.98410810.3528235.0566354.0806354.0804952.8163879.776R-K方程：由上表又知道摩尔体积v,故根据R-K方程，用excel可分别计算得到各温度下的压力值P1:温度(C)-40-30-20-1001020304050压力P(1*10-1MPa)1.41962.12483.06314.31345.84857.786810.179113.082116.523120.5680计算压力P11*10-1MPa1.02882.17063.11824.39036.06798.250511.060211.441215.146719.9288通过计算和上图的数据对比，可得结论利用《上海焦化厂给定丙烯性质数值》，代入v值，用R-K方程计算所得的压力值P1与给定的P值偏差很小。即对于气态丙烯，利用R-K状态方程计算其PVT关系式很可靠的。制冷流程简述：从Recfisol来的丙烯气体与丙烯过冷器壳侧排出的气体混合，压力为0.13Mpa，温度为-40C,进入压缩机入口分离器饱和并计量后，气体压力为0.12Mpa温度为-40C进入，丙烯压缩机一段，由闪蒸罐出来的丙烯闪蒸汽压力为0.525Mpa温度为-5.5C,进入丙烯压缩机的中段，两股气体均被压缩到1.9Mpa,102C排出，压缩后的气体被丙烯冷凝器冷凝，液体丙烯进入丙烯贮槽，压力为1.85Mpa温度为45C,为防丙烯压缩机喘振，在丙烯机气体排出口有一回到入口分离器回路管线补充气量之不足。从丙烯贮槽出来的液体丙烯进入闪蒸槽，闪蒸气进入丙烯机中段，从丙烯压缩机出口处C引一管线为防喘振二段回路。液体丙烯压力0.525Mpa温度为-5.5，从闪蒸槽底部引出来，一路进入压缩机入口分离器，通过液位调节以补充进口丙烯气流量，另一路进丙烯深冷器，通过自身丙烯闪蒸以降低温度，壳侧丙烯气与Recfisol来的会合，从管程中来的液体通过旁路进一步调节温度至-20C,压力为0.485Mpa，离开系统进Recfisol，以提供低温甲醇洗所需冷量。为防止丙烯中微量水份在闪蒸过程中冻结，还需向系统注入少量甲醇，甲醇的喷淋是通过计量泵出口甲醇与丙烯贮槽到闪蒸槽的液体丙烯大小，调节喷淋混合来完成的。由于丙烯易燃易爆，因此，在设备维修前后都必须用N2置换丙烯，然后用空气置换N2，开车时先用N2置换空气，再用丙烯置换N2。2.根据功热转换的原理，选择一个体系或者工况进行节能过程分析。要求给出详细的计算步骤和过程分析。空调制冷原理逆卡诺循环逆卡诺循环一理想制冷循环图1温熵图它由两个等温过程和两个绝热过程组成。假设低温热源（即被冷却介质）的温度为TO，高温热源（即环境）的温度为Tk,则工质的温度在吸热过程中为TO，在放热过程中为Tk,就是说在吸热和放热过程中工质与冷源及高温热源之间没有温差，即传热是在等温下进行的，压缩和膨胀过程是在没有任何损失情况下进行的。其循环过程为：首先工质在TO下从冷源（即被冷却介质）吸取热量qO，并进行等温膨胀4-1，然后通过绝热压缩1-2，使其温度由TO升高至环境介质的温度Tk,再在Tk下进行等温压缩2-3，并向环境介质放出热量qk,最后再进行绝热膨胀3-4，使其温度由Tk降至TO即使工质...
