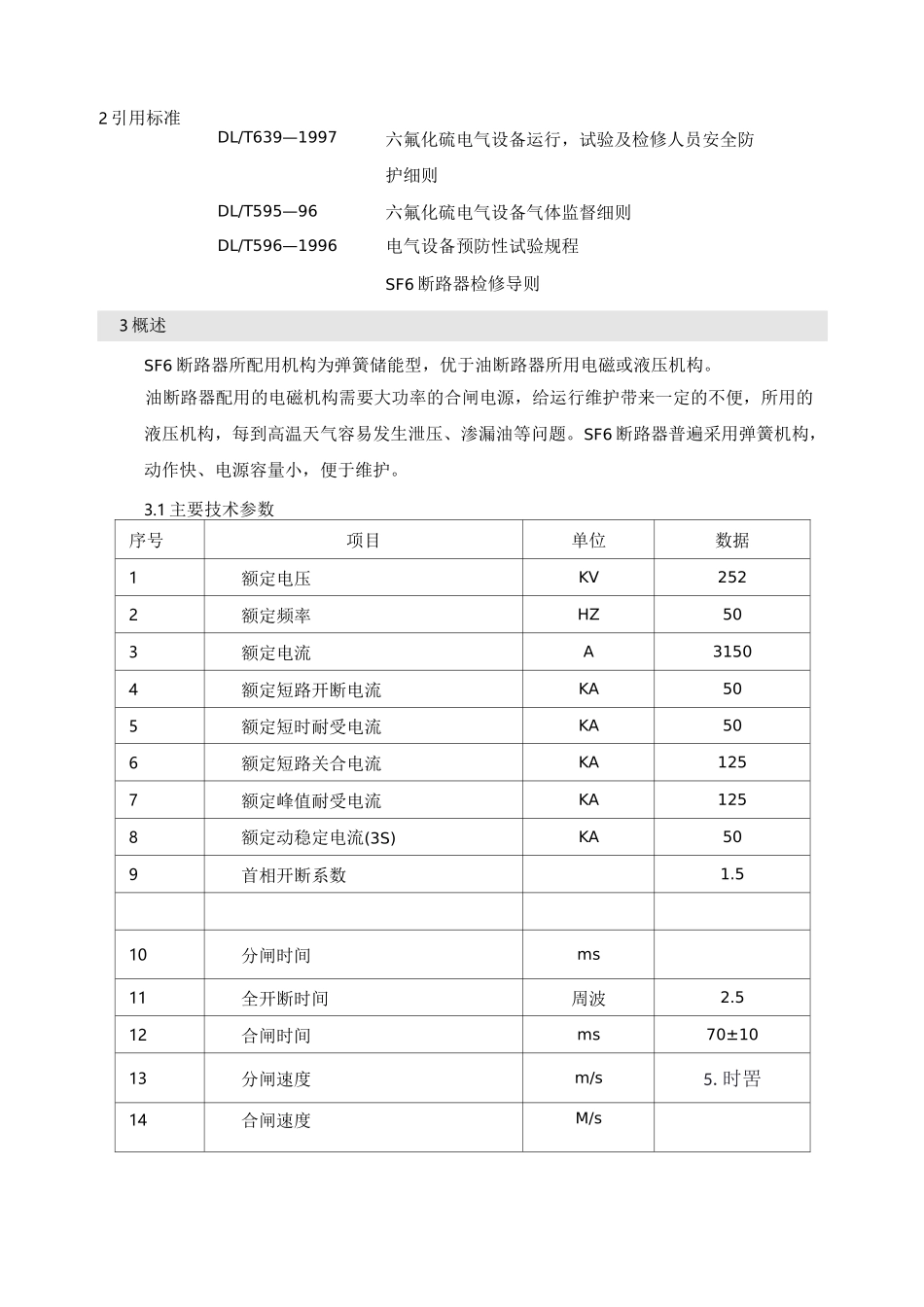

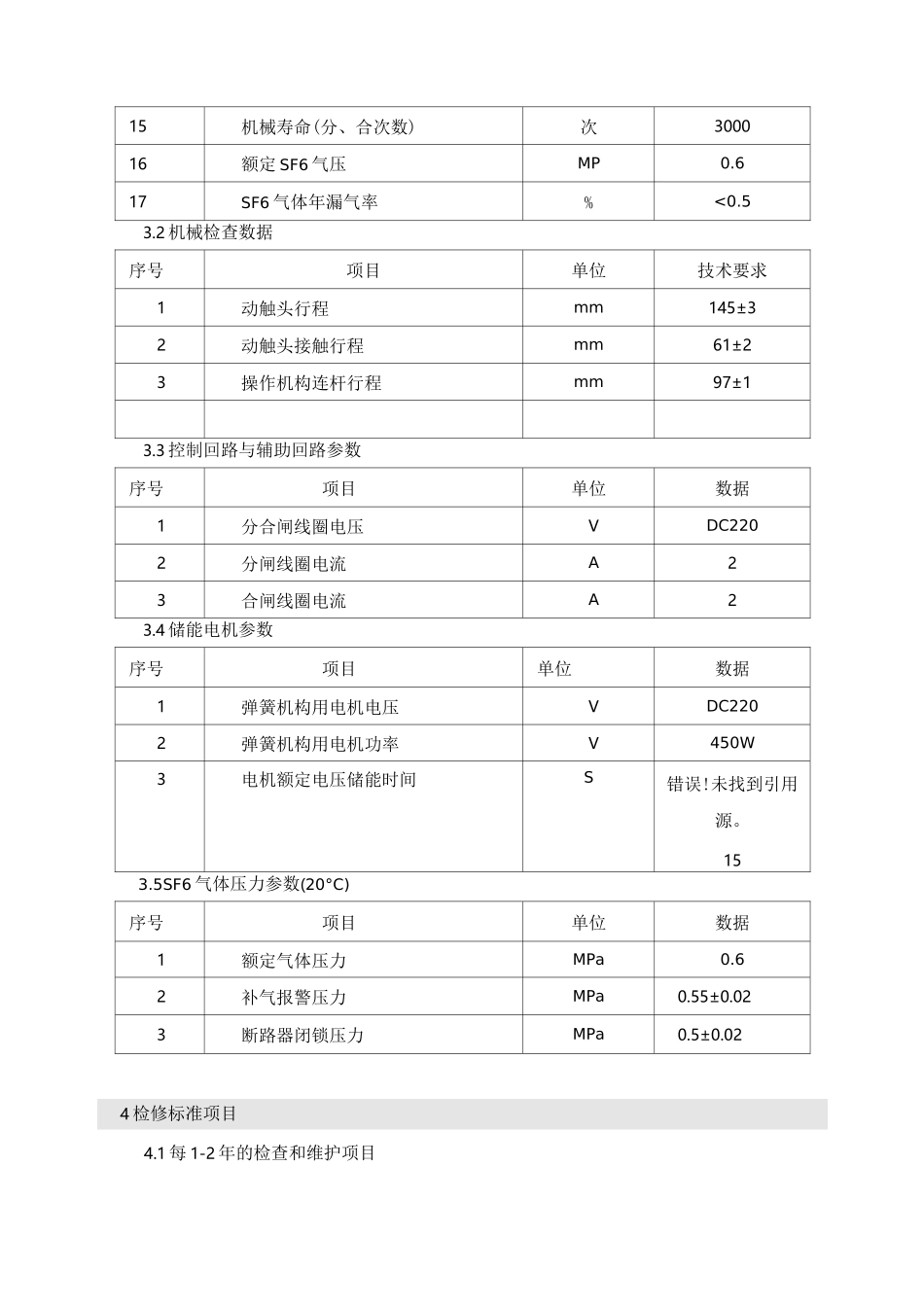

GISSF6断路器检修规程i主题容与适用围本规程适用于济矿鲁能煤电股份有限公司阳城电厂GIS断路器的检修。本规程适用于断路器大、小修标准项目的检修和临时检修。断路器的检修应贯彻以预防为主，计划检修和诊断检修相结合的方针做到应修必修，修必修好，讲究实效。2引用标准DL/T639—1997六氟化硫电气设备运行，试验及检修人员安全防护细则DL/T595—96六氟化硫电气设备气体监督细则DL/T596—1996电气设备预防性试验规程SF6断路器检修导则3概述SF6断路器所配用机构为弹簧储能型，优于油断路器所用电磁或液压机构。油断路器配用的电磁机构需要大功率的合闸电源，给运行维护带来一定的不便，所用的液压机构，每到高温天气容易发生泄压、渗漏油等问题。SF6断路器普遍采用弹簧机构，动作快、电源容量小，便于维护。3.1主要技术参数序号项目单位数据1额定电压KV2522额定频率HZ503额定电流A31504额定短路开断电流KA505额定短时耐受电流KA506额定短路关合电流KA1257额定峰值耐受电流KA1258额定动稳定电流(3S)KA509首相开断系数1.510分闸时间ms11全开断时间周波2.512合闸时间ms70±1013分闸速度m/s5.时罟14合闸速度M/s15机械寿命(分、合次数)次300016额定SF6气压MP0.617SF6气体年漏气率%<0.53.2机械检查数据序号项目单位技术要求1动触头行程mm145±32动触头接触行程mm61±23操作机构连杆行程mm97±13.3控制回路与辅助回路参数序号项目单位数据1分合闸线圈电压VDC2202分闸线圈电流A23合闸线圈电流A23.4储能电机参数序号项目单位数据1弹簧机构用电机电压VDC2202弹簧机构用电机功率V450W3电机额定电压储能时间S错误!未找到引用源。153.5SF6气体压力参数(20°C)序号项目单位数据1额定气体压力MPa0.62补气报警压力MPa0.55±0.023断路器闭锁压力MPa0.5±0.024检修标准项目4.1每1-2年的检查和维护项目4.1.1外观检查4.1.2检查SF6气体压力4.1.3检查液压机构的管路4.1.4弹簧操作机构的检查4.1.5检查电气控制部分动作是否正常4.2每5年检查维护项目4.2.1完成4.1中规定的检修项目。4.2.2检查密度继电器的动作值。4.2.3测量断路器动作时间、极间同期性及分、合闸速度。4.3本体大修周期一般10年进行一次。4.4凡是本体大修必须进行操作机构大修。机构大修除结合本体大修外还需6年进行一次。4.5弹簧操作机构检修和电气试验项目4.5.1SF6气体的回收及处理；4.5.2本体的解体检修；4.5.3储能电机的检修；4.5.4控制系统的检修；4.5.5进行修后的电气和机械特性试验；4.5.6现场清理及验收。4.5.7清扫和检查断路器外观；4.5.8检查断路器SF6气体压力值；4.5.9密度继电器校验；4.5.10压力开关校验；4.5.11操作机构各部件检查；4.5.12检查SF6泄漏；4.5.13分合闸线圈直流电阻及绝缘电阻测量；4.5.14控制回路绝缘电阻测量；4.5.15操作试验；4.5.16动作特性测量；4.5.17导电回路电阻测量；4.5.18清理现场及验收。4.5.19DL/596-1996中规定的电气预防性试验项目。5检修前的准备5.1查阅档案了解断路器的运行情况5.1.1运行中所发现的缺陷和异常情况；5.1.2查阅上次大修总结和技术档案；5.1.3熟悉设备图纸，安装说明书和本检修规程。5.2编制大修手册5.2.1人员组织及分工；5.2.2制定大修项目,编制施工网络图；5.2.3落实大修材料和备品配件计划，清理专用工具；5.2.3.1专用工器具气管与减压阀、专用扳手、真空泵、SF6气体充气管路、机械特性测试仪、动作电压校验仪、导电回路电阻测试仪、试灯、单臂电桥、万用表兆欧表5.2.3.2材料导电膏、0型圈、真空硅脂、挡圈、SF6气体、高纯氮气等5.2.4编制断路器大修H、W点质量监督计划表5.3准备好专用工作服，防毒面具及其他防护用品6工艺要求6.1外观检查6.1.1清扫盆式绝缘子，检查无破损、裂纹。6.1.2检查主接线端子无过热痕迹。6.1.3检查断路器接地连接应可靠、牢固。6.1.4检查机构箱地脚螺栓无松动，如有松动予以紧固。6.1.5检查断路器位置指示应正确。6.1.6切断控制回路电源。6.1.7插入分闸和合闸闭锁销。6.1.8拆除接线端子引线。6.2SF6气体回收及高纯氮冲洗6.2.1将回收装置上的充气接头和密度继电器上的自封接头联结起来。6.2.2打开阀门，启动回收装置，将支柱、灭弧室的SF6气体回收。6.2.3...
