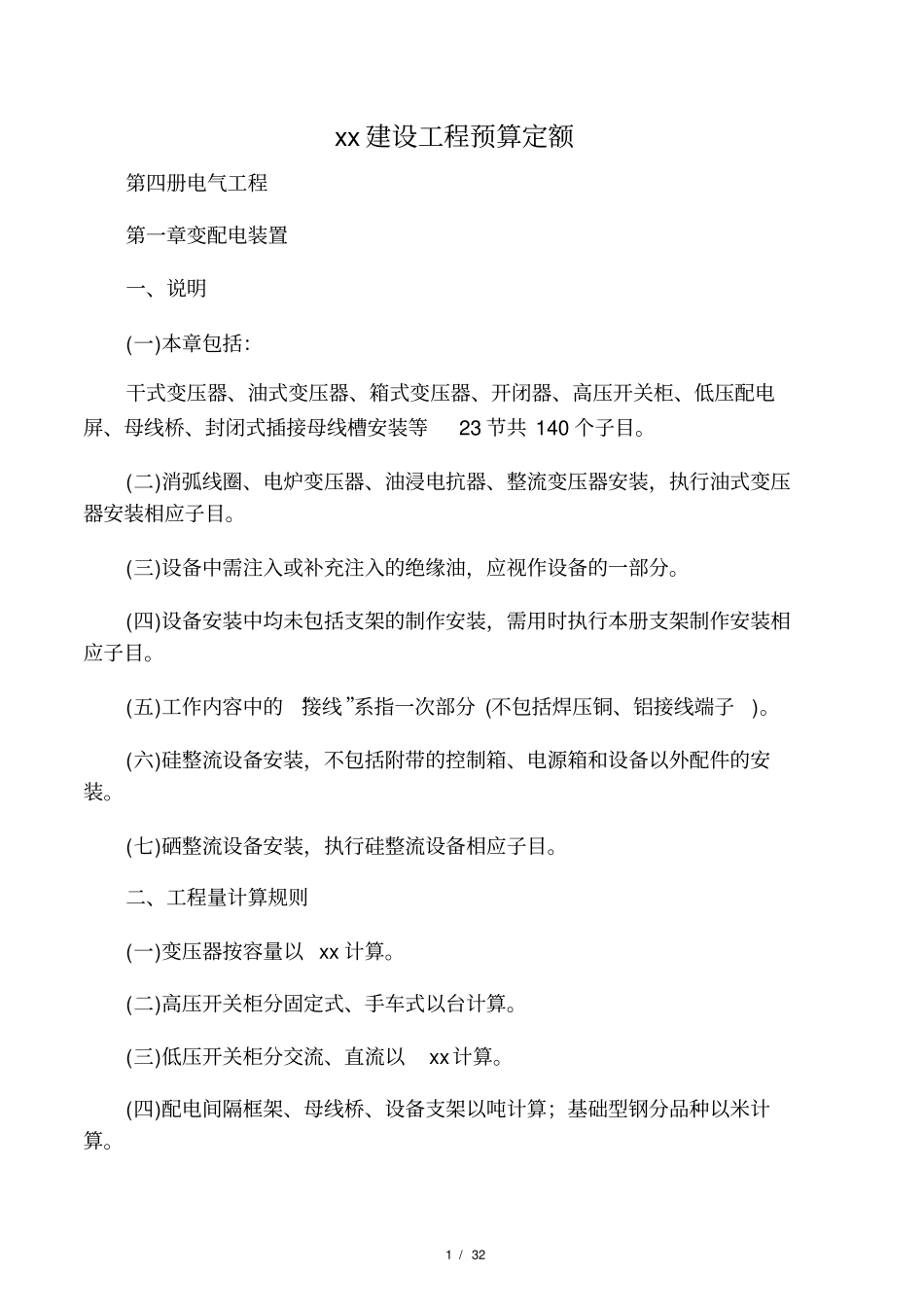

1/32xx建设工程预算定额第四册电气工程第一章变配电装置一、说明(一)本章包括：干式变压器、油式变压器、箱式变压器、开闭器、高压开关柜、低压配电屏、母线桥、封闭式插接母线槽安装等23节共140个子目。(二)消弧线圈、电炉变压器、油浸电抗器、整流变压器安装，执行油式变压器安装相应子目。(三)设备中需注入或补充注入的绝缘油，应视作设备的一部分。(四)设备安装中均未包括支架的制作安装，需用时执行本册支架制作安装相应子目。(五)工作内容中的“接线”系指一次部分(不包括焊压铜、铝接线端子)。(六)硅整流设备安装，不包括附带的控制箱、电源箱和设备以外配件的安装。(七)硒整流设备安装，执行硅整流设备相应子目。二、工程量计算规则(一)变压器按容量以xx计算。(二)高压开关柜分固定式、手车式以台计算。(三)低压开关柜分交流、直流以xx计算。(四)配电间隔框架、母线桥、设备支架以吨计算；基础型钢分品种以米计算。2/32(五)封闭式插接母线槽分安装方式以米计算。(六)带形母线，分片数以单相米计算。(七)其它电气装置以台(套、个、组)计算。第二章电缆一、说明(一)本章包括：电缆沟铺砂盖砖、盖板、电缆敷设、电缆头制作安装、电缆桥架安装等26节共484个子目。(二)电缆敷设定额，是按平原地区和厂内电缆工程的施工条件编制的，不适用在积水区、水底、井下等特殊条件下的电缆敷设。(三)电缆在一般山地、丘陵地区敷设时，其定额人工工日乘以系数1.3。该地段所需的施工材料，如固定桩、夹具等按实计算。(四)电缆敷设定额，未包括因弛度增加长度、电缆绕梁(柱)增加长度以及电缆与设备连接、电缆接头等必要的预留长度，其增加工程量按附表执行。(五)电力电缆敷设定额均按三芯(包括三芯连地)编制的，五芯电力电缆敷设定额乘以系数1.3，六芯电力电缆乘以系数1.6，每增加一芯定额增加30%，单芯电力电缆敷设按同等截面电缆定额乘以系数0.67。截面400mm2以上至800mm2的单芯电力电缆敷设按400mm2电力电缆定额执行。3/32(六)安装梯架、托盘所用的非成品金属支架，执行第五章金属支架制作相应子目。(七)桥架安装：1.桥架安装包括运输、组合、螺栓或焊接固定，弯头制作，附件安装，切割口防腐，桥式或托板式开孔，上管件隔板安装，盖板及钢制梯式桥架盖板安装。2.桥架支撑架定额适用于立柱、托臂及其它各种支撑架的安装。本定额已综合考虑了采用螺栓、焊接和膨胀螺栓三种固定方式，实际施工中，不论采用何种固定方式，定额均不得调整。3.玻璃钢、铝合金梯式桥架，定额是按不带盖编制的，若带盖，分别执行玻璃钢、铝合金槽式桥架定额相应子目。4.钢制桥架主结构设计厚度大于3mm时，定额人工工日、机械台班用量乘以系数1.2。5.不锈钢桥架执行钢制桥架安装相应子目，乘以系数1.1。(八)电缆敷设系综合定额，凡10KV以下的电力电缆和控制电缆均不分结构形式和型号，一律按相应的电缆截面和芯数执行定额。(九)本章定额未包括下列工作内容：1.隔热层、保护层的制作、安装。2.电缆敷设项目中的支架制作、安装。(十)竖直通道电缆敷设时，执行相应定额子目，但人工工日乘以系数3.0。4/32二、工程量计算规则(一)直埋电缆挖、填土方，除特殊要求外，可按下表计算土方量：┏━━━━━━━━━━━━━┯━━━━━━━━━━━━━━━━━━━━━━┓┃│电缆根数┃┃项目├───────────┬──────────┨┃│1-2根│每增一根┃┠─────────────┼───────────┼──────────┨┃每米沟长挖方量(m3)│0.45│0.153┃┗━━━━━━━━━━━━━┷━━━━━━━━━━━┷━━━━━━━━━━┛注：1.两根以内的电缆沟，系按上口宽度600mm，下口宽度400mm，深度900mm计算的常规土方量；2.每增加一根电缆，其宽度增加170mm；3.以上土方量系按埋深从自然地坪起算，如设计埋深超过900mm时，多挖的土方量应另行计算。(二)人工开挖路面按实际路面材质以平方米计算。(三)电缆沟铺砂盖砖、盖板，按埋设电缆根数以沟长米计算。(四)密封式电缆保护管分管径以根计算。5/32(五)电缆保护管敷设适用于局部电缆保护，以米或根计算。(六)电缆终端头、中间头按电缆...
