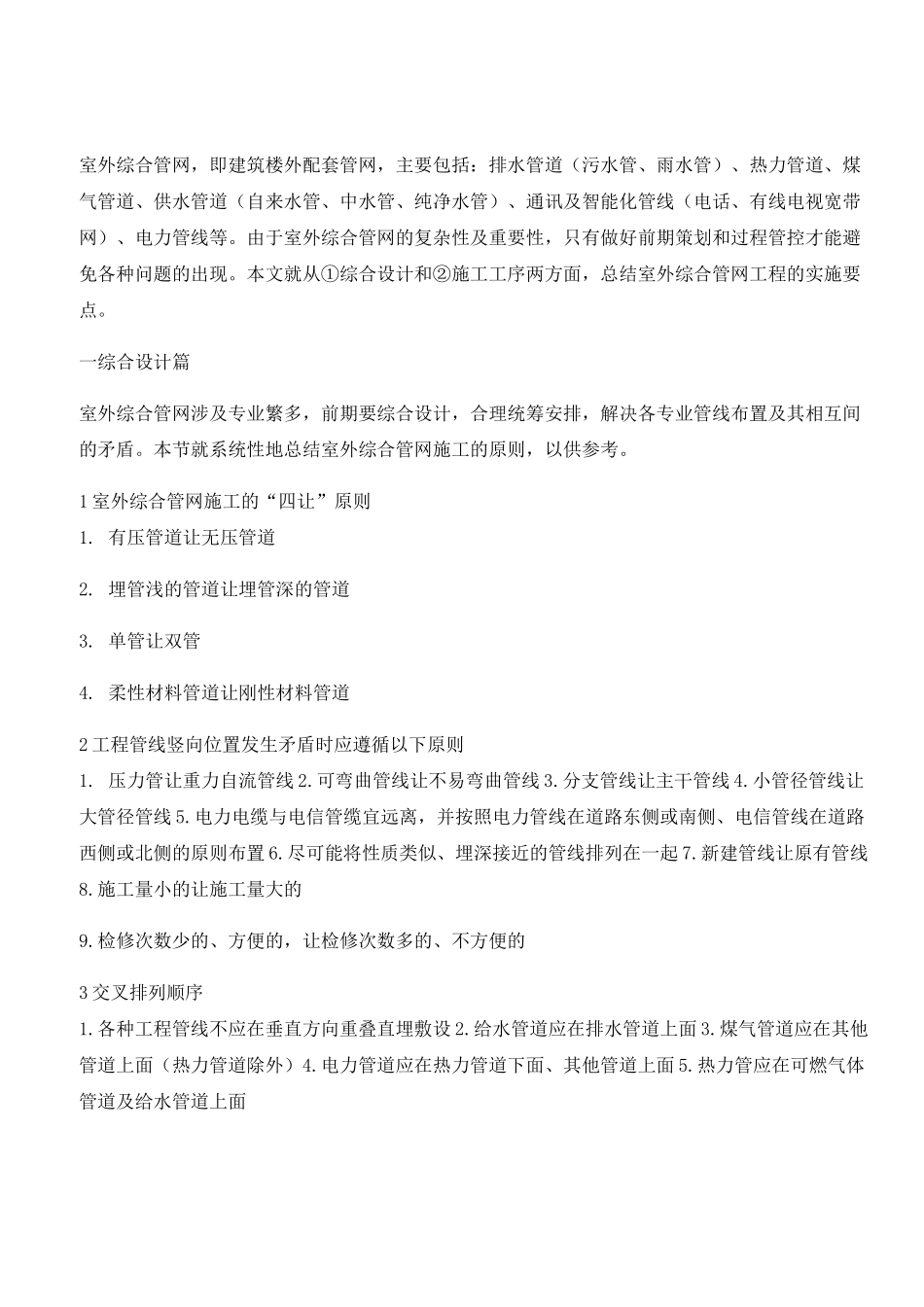

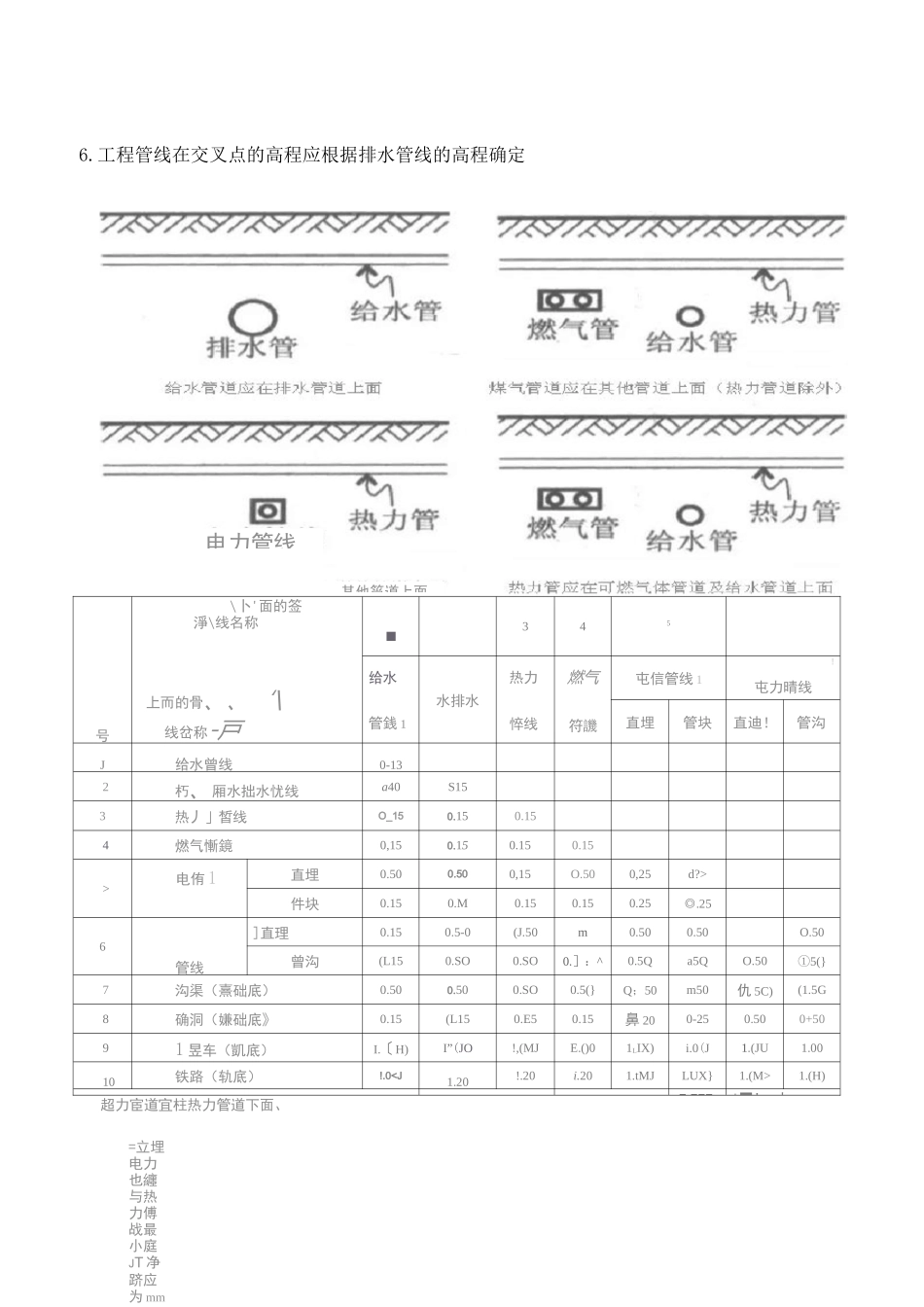

室外综合管网，即建筑楼外配套管网，主要包括：排水管道（污水管、雨水管）、热力管道、煤气管道、供水管道（自来水管、中水管、纯净水管）、通讯及智能化管线（电话、有线电视宽带网）、电力管线等。由于室外综合管网的复杂性及重要性，只有做好前期策划和过程管控才能避免各种问题的出现。本文就从①综合设计和②施工工序两方面，总结室外综合管网工程的实施要点。一综合设计篇室外综合管网涉及专业繁多，前期要综合设计，合理统筹安排，解决各专业管线布置及其相互间的矛盾。本节就系统性地总结室外综合管网施工的原则，以供参考。1室外综合管网施工的“四让”原则1.有压管道让无压管道2.埋管浅的管道让埋管深的管道3.单管让双管4.柔性材料管道让刚性材料管道2工程管线竖向位置发生矛盾时应遵循以下原则1.压力管让重力自流管线2.可弯曲管线让不易弯曲管线3.分支管线让主干管线4.小管径管线让大管径管线5.电力电缆与电信管缆宜远离，并按照电力管线在道路东侧或南侧、电信管线在道路西侧或北侧的原则布置6.尽可能将性质类似、埋深接近的管线排列在一起7.新建管线让原有管线8.施工量小的让施工量大的9.检修次数少的、方便的，让检修次数多的、不方便的3交叉排列顺序1.各种工程管线不应在垂直方向重叠直埋敷设2.给水管道应在排水管道上面3.煤气管道应在其他管道上面（热力管道除外）4.电力管道应在热力管道下面、其他管道上面5.热力管应在可燃气体管道及给水管道上面=立埋电力也纏与热力傅战最小庭JT净跻应为mm6.工程管线在交叉点的高程应根据排水管线的高程确定号\卜'面的签淨\线名称上而的骨、、‘\线岔称-戸■345给水管銭1水排水热力悴线燃气符譏屯信管线1!屯力晴线直埋管块直迪！管沟J给水曾线0-132朽、厢水拙水忧线a40S153热丿」皙线O_150.150.154燃气慚鏡0,150.150.150.15>电侑1直埋0.500.500,15O.500,25d?>件块0.150.M0.150.150.25◎.256管线]直理0.150.5-0(J.50m0.500.50O.50曾沟(L150.SO0.SO0.］：^0.5Qa5QO.50①5(}7沟渠（熹础底）0.500.500.SO0.5(}Q；50m50仇5C)(1.5G8确洞（嫌础底》0.15(L150.E50.15鼻200-250.500+5091昱车（凱底）I.〔H)I”(JO!,(MJE.()01LIX)i.0(J1.(JU1.0010铁路（轨底）!.01.(H)-■-■■■*■!—丄r”H-J电力管线其他筲道上面超力宦道宜柱热力管道下面、管道有交叉时注意要满足最小垂直净距4综合管网的审查重点A燃气考虑与其他管线距离尤其在交叉时审核调压站位置是否影响正常使用考虑燃气管道回填A热力换热站位置是否合适与其他管道交叉处对管道标高进行核对A给水确定泵房位置及主管道能否满足整个园区正常使用核对给水管道走向交叉处核对标高A排水核对管道标高及市政主管道标高看是否能将水排出由于管道为无压管道所以要仔细核对各管道找坡方向A电力注意与其他管道间的间距5结合园建绿化景观审查综合管网不仅仅是受地下和地上建筑制约，也受到园建及绿化景观的制约。为了控制景观构筑物、园林小品及绿化组团种植等与市政综合管网位置出现交叉，影响后期园林施工，甚至导致个别市政管线无法验收，从而影响项目的按期交房和正常使用。园林工程在设计阶段，必须紧密结合市政综合管网设计方案及综合管网图，进行合图审核，保证景观效果的正常实现和市政管线的正常交付使用。审图要点如下：1.景观构造物、小品、重要出入口等重要节点是否避开燃气调压箱、室外箱式变电站等；2.大型组团绿地的位置是否避开管线密集区域；3.各专业管线原则上不能在首层小院内穿过，以免影响以后检修，尤其控制主管道的检修井进小院；4.燃气管道要求竖向和水平方向1米范围内都不能有构筑物，包括小品、水景、永久性花钵及围墙等，不能有乔禾和大型灌木种植室外燃气调压箱周边1.2米范围内不能有构筑物和乔灌木种植；5.自来水和消防管线的竖向不能有构筑物和乔灌木种植，可以种植池球类和绿篱。消防的水泵接合器的位置尽量不要设计高的地形，水泵接合器的井室不能随意按地形升降；6.电力管线与绿化种植及构筑物交叉，可以协调市政管线或电力局进行调整，但如果出入户的管线标高已确认，建筑已预留，调整管线的水平和竖向位置可以会增加费用，...
