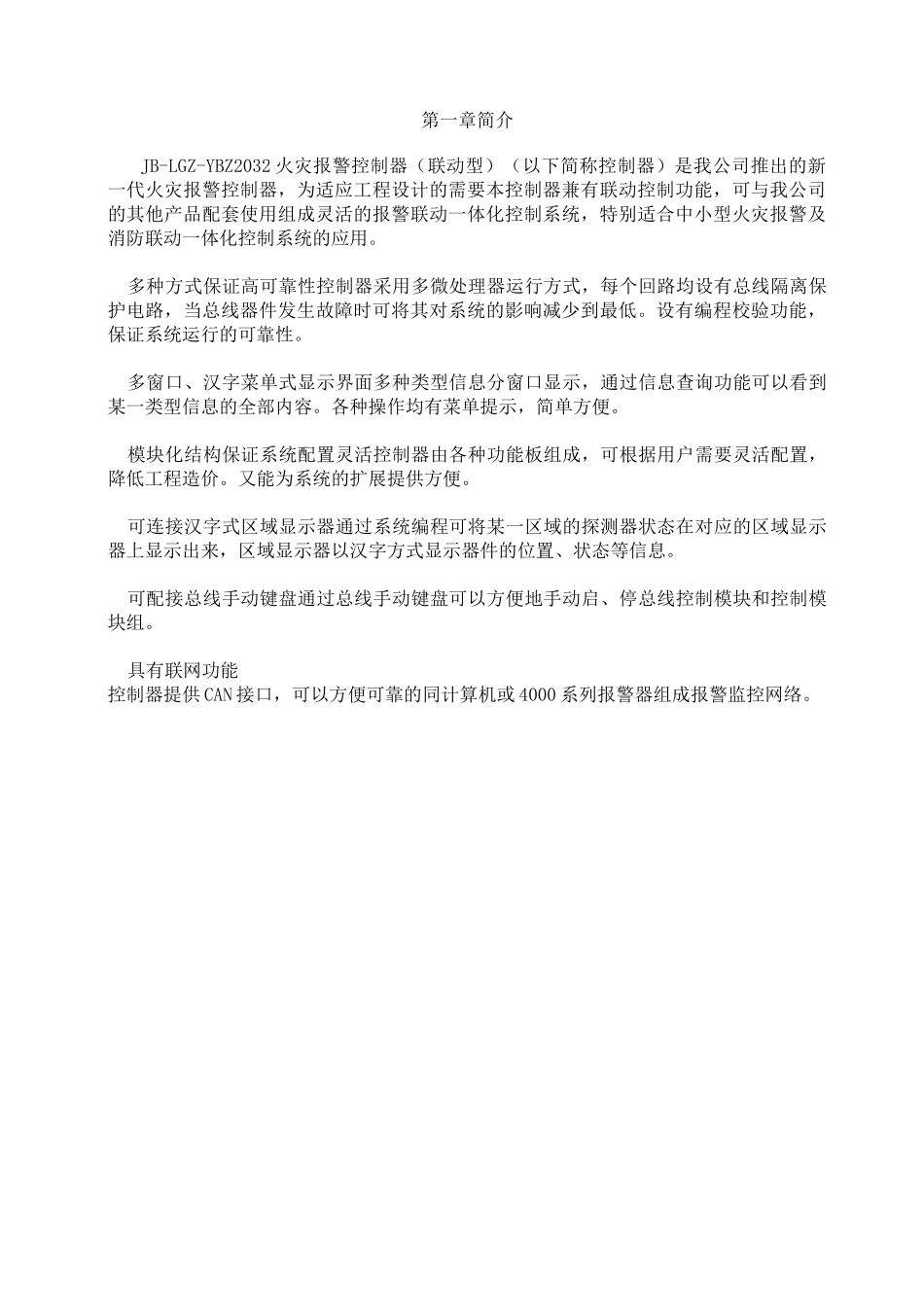

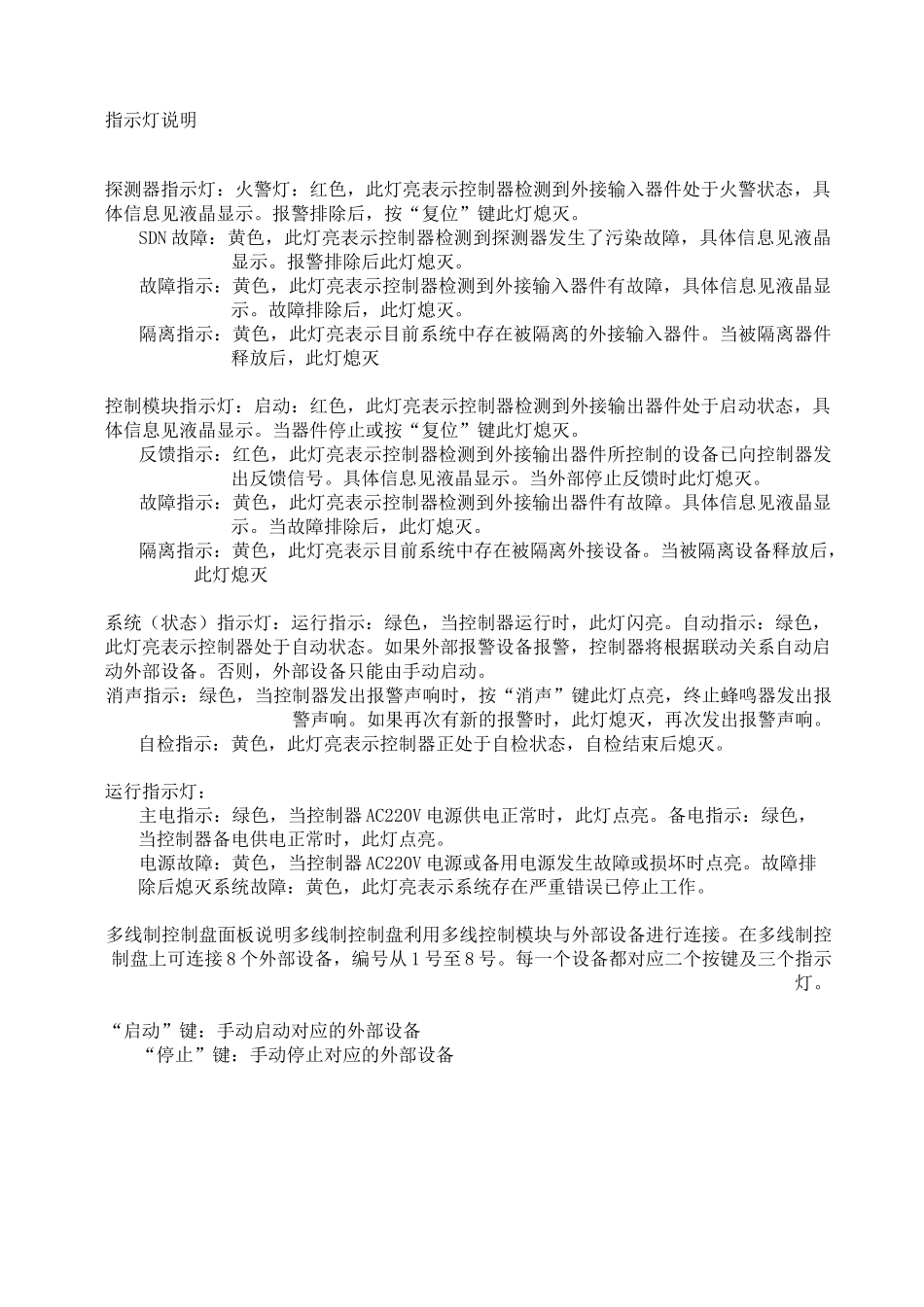

第一章简介JB-LGZ-YBZ2032火灾报警控制器（联动型）（以下简称控制器）是我公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与我公司的其他产品配套使用组成灵活的报警联动一体化控制系统，特别适合中小型火灾报警及消防联动一体化控制系统的应用。多种方式保证高可靠性控制器采用多微处理器运行方式，每个回路均设有总线隔离保护电路，当总线器件发生故障时可将其对系统的影响减少到最低。设有编程校验功能，保证系统运行的可靠性。多窗口、汉字菜单式显示界面多种类型信息分窗口显示，通过信息查询功能可以看到某一类型信息的全部内容。各种操作均有菜单提示，简单方便。模块化结构保证系统配置灵活控制器由各种功能板组成，可根据用户需要灵活配置，降低工程造价。又能为系统的扩展提供方便。可连接汉字式区域显示器通过系统编程可将某一区域的探测器状态在对应的区域显示器上显示出来，区域显示器以汉字方式显示器件的位置、状态等信息。可配接总线手动键盘通过总线手动键盘可以方便地手动启、停总线控制模块和控制模块组。具有联网功能控制器提供CAN接口，可以方便可靠的同计算机或4000系列报警器组成报警监控网络。第二章控制器结构及配置说明控制器结构及配置控制器分为一个主型和两个分型，型号分别为JB-LGZ-YBZ2032结构为柜式JB-LBZ-YBZ2032结构为壁挂式JB-LTZ-YBZ2032结构为琴台式，可根据不同的要求来配置通道控制板、多线制控制盘、总线手动键盘等。说明：1主机面板2多线制控制盘3总线手动键盘4打印机5HBM1000电源其中多线制控制盘、总线手动键盘的数量由用户进行选择。说明：1主机面板2多线制控制盘3打印机注：琴台式控制器的面板与柜式控制器的面板基本相同。按键说明“消声”：消声键。自/手”：控制器自动/手动方式切换键。“自检”：自检键。“复位”：复位键。“F1”：编程键。“F2”：导通键。“F3”：信息查询键。“F4”：关闭键。“OK”：确认键。“ESC”：退出键。“0-9”：数字键。“fj”：选择键“模控”：模块控制键。按键的具体功能和操作方法请参阅其他章节的详细说明。指示灯说明探测器指示灯：火警灯：红色，此灯亮表示控制器检测到外接输入器件处于火警状态，具体信息见液晶显示。报警排除后，按“复位”键此灯熄灭。SDN故障：黄色，此灯亮表示控制器检测到探测器发生了污染故障，具体信息见液晶显示。报警排除后此灯熄灭。故障指示：黄色，此灯亮表示控制器检测到外接输入器件有故障，具体信息见液晶显示。故障排除后，此灯熄灭。隔离指示：黄色，此灯亮表示目前系统中存在被隔离的外接输入器件。当被隔离器件释放后，此灯熄灭控制模块指示灯：启动：红色，此灯亮表示控制器检测到外接输出器件处于启动状态，具体信息见液晶显示。当器件停止或按“复位”键此灯熄灭。反馈指示：红色，此灯亮表示控制器检测到外接输出器件所控制的设备已向控制器发出反馈信号。具体信息见液晶显示。当外部停止反馈时此灯熄灭。故障指示：黄色，此灯亮表示控制器检测到外接输出器件有故障。具体信息见液晶显示。当故障排除后，此灯熄灭。隔离指示：黄色，此灯亮表示目前系统中存在被隔离外接设备。当被隔离设备释放后，此灯熄灭系统（状态）指示灯：运行指示：绿色，当控制器运行时，此灯闪亮。自动指示：绿色，此灯亮表示控制器处于自动状态。如果外部报警设备报警，控制器将根据联动关系自动启动外部设备。否则，外部设备只能由手动启动。消声指示：绿色，当控制器发出报警声响时，按“消声”键此灯点亮，终止蜂鸣器发出报警声响。如果再次有新的报警时，此灯熄灭，再次发出报警声响。自检指示：黄色，此灯亮表示控制器正处于自检状态，自检结束后熄灭。运行指示灯：主电指示：绿色，当控制器AC220V电源供电正常时，此灯点亮。备电指示：绿色，当控制器备电供电正常时，此灯点亮。电源故障：黄色，当控制器AC220V电源或备用电源发生故障或损坏时点亮。故障排除后熄灭系统故障：黄色，此灯亮表示系统存在严重错误已停止工作。多线制控制盘面板说明多线制控制盘利用多线控制模块与外部设备进行连接。在多线制控制盘上可连接8个外部...
