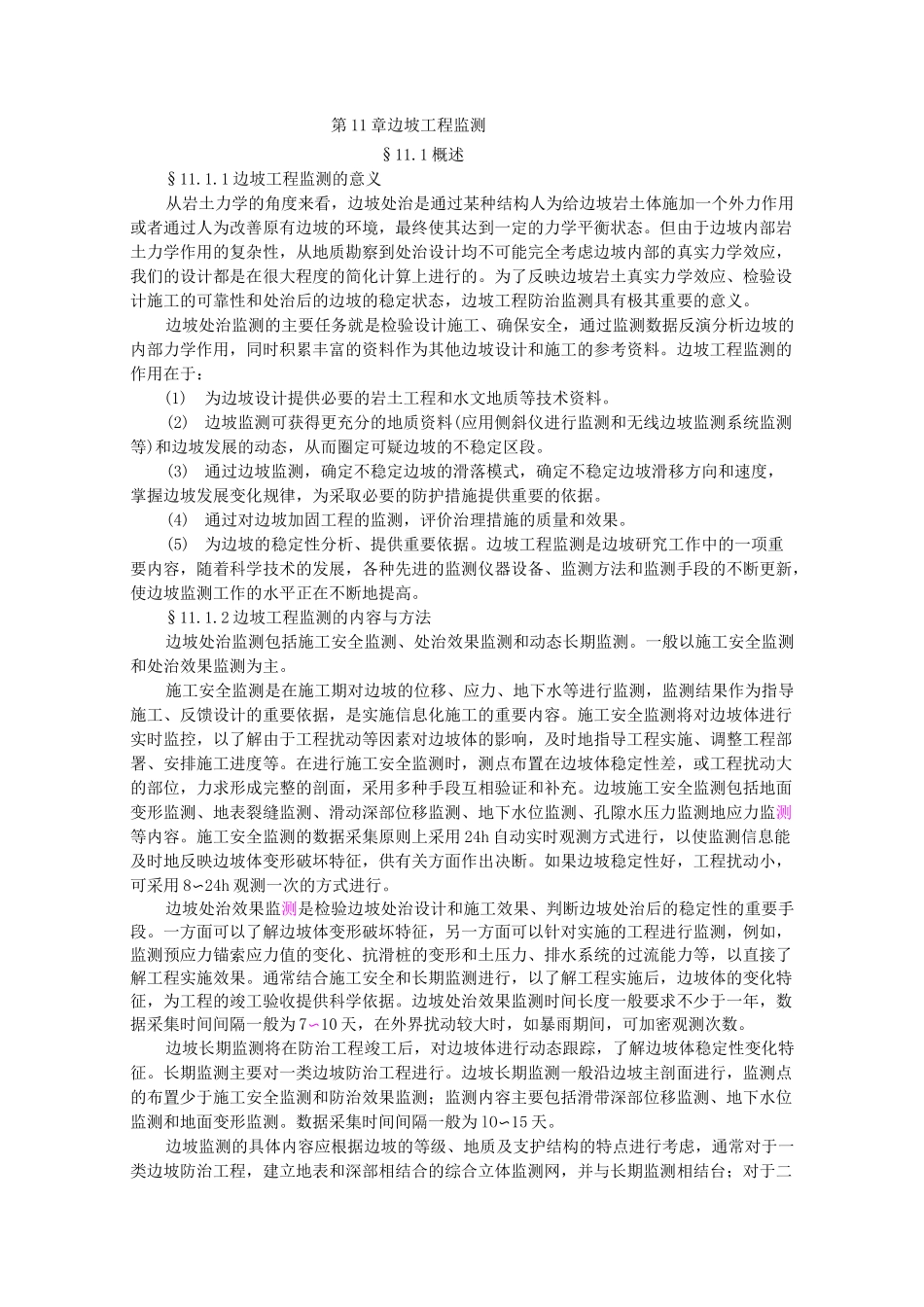

第11章边坡工程监测§11.1概述§11.1.1边坡工程监测的意义从岩土力学的角度来看，边坡处治是通过某种结构人为给边坡岩土体施加一个外力作用或者通过人为改善原有边坡的环境，最终使其达到一定的力学平衡状态。但由于边坡内部岩土力学作用的复杂性，从地质勘察到处治设计均不可能完全考虑边坡内部的真实力学效应，我们的设计都是在很大程度的简化计算上进行的。为了反映边坡岩土真实力学效应、检验设计施工的可靠性和处治后的边坡的稳定状态，边坡工程防治监测具有极其重要的意义。边坡处治监测的主要任务就是检验设计施工、确保安全，通过监测数据反演分析边坡的内部力学作用，同时积累丰富的资料作为其他边坡设计和施工的参考资料。边坡工程监测的作用在于：(1)为边坡设计提供必要的岩土工程和水文地质等技术资料。(2)边坡监测可获得更充分的地质资料(应用侧斜仪进行监测和无线边坡监测系统监测等)和边坡发展的动态，从而圈定可疑边坡的不稳定区段。(3)通过边坡监测，确定不稳定边坡的滑落模式，确定不稳定边坡滑移方向和速度，掌握边坡发展变化规律，为采取必要的防护措施提供重要的依据。(4)通过对边坡加固工程的监测，评价治理措施的质量和效果。(5)为边坡的稳定性分析、提供重要依据。边坡工程监测是边坡研究工作中的一项重要内容，随着科学技术的发展，各种先进的监测仪器设备、监测方法和监测手段的不断更新，使边坡监测工作的水平正在不断地提高。§11.1.2边坡工程监测的内容与方法边坡处治监测包括施工安全监测、处治效果监测和动态长期监测。一般以施工安全监测和处治效果监测为主。施工安全监测是在施工期对边坡的位移、应力、地下水等进行监测，监测结果作为指导施工、反馈设计的重要依据，是实施信息化施工的重要内容。施工安全监测将对边坡体进行实时监控，以了解由于工程扰动等因素对边坡体的影响，及时地指导工程实施、调整工程部署、安排施工进度等。在进行施工安全监测时，测点布置在边坡体稳定性差，或工程扰动大的部位，力求形成完整的剖面，采用多种手段互相验证和补充。边坡施工安全监测包括地面变形监测、地表裂缝监测、滑动深部位移监测、地下水位监测、孔隙水压力监测地应力监测等内容。施工安全监测的数据采集原则上采用24h自动实时观测方式进行，以使监测信息能及时地反映边坡体变形破坏特征，供有关方面作出决断。如果边坡稳定性好，工程扰动小，可采用8〜24h观测一次的方式进行。边坡处治效果监测是检验边坡处治设计和施工效果、判断边坡处治后的稳定性的重要手段。一方面可以了解边坡体变形破坏特征，另一方面可以针对实施的工程进行监测，例如，监测预应力锚索应力值的变化、抗滑桩的变形和土压力、排水系统的过流能力等，以直接了解工程实施效果。通常结合施工安全和长期监测进行，以了解工程实施后，边坡体的变化特征，为工程的竣工验收提供科学依据。边坡处治效果监测时间长度一般要求不少于一年，数据采集时间间隔一般为7〜10天，在外界扰动较大时，如暴雨期间，可加密观测次数。边坡长期监测将在防治工程竣工后，对边坡体进行动态跟踪，了解边坡体稳定性变化特征。长期监测主要对一类边坡防治工程进行。边坡长期监测一般沿边坡主剖面进行，监测点的布置少于施工安全监测和防治效果监测；监测内容主要包括滑带深部位移监测、地下水位监测和地面变形监测。数据采集时间间隔一般为lO〜15天。边坡监测的具体内容应根据边坡的等级、地质及支护结构的特点进行考虑，通常对于一类边坡防治工程，建立地表和深部相结合的综合立体监测网，并与长期监测相结台；对于二类边坡防治工程；在施工期间建立安全监测和防治效果监测点，同时建立以群测为主的长期监测点；对于三类边坡防治工程，建立群测为主的简易长期监测点。边坡监测方法一般包括：地表大地变形监测、地表裂缝位错监测、地面倾斜监测、裂缝多点位移监测、边坡深部位移监测、地下水监测、孔隙水压力监测、边坡地应力监测等。表ll.l为边坡工程监测项目表。边坡工程监测项目表表ll.l监测项目测试内容测点布置方法与工具变形监测地表大地变形、地表裂缝位错、边坡深部位移、支护结构变形边坡表面、...
