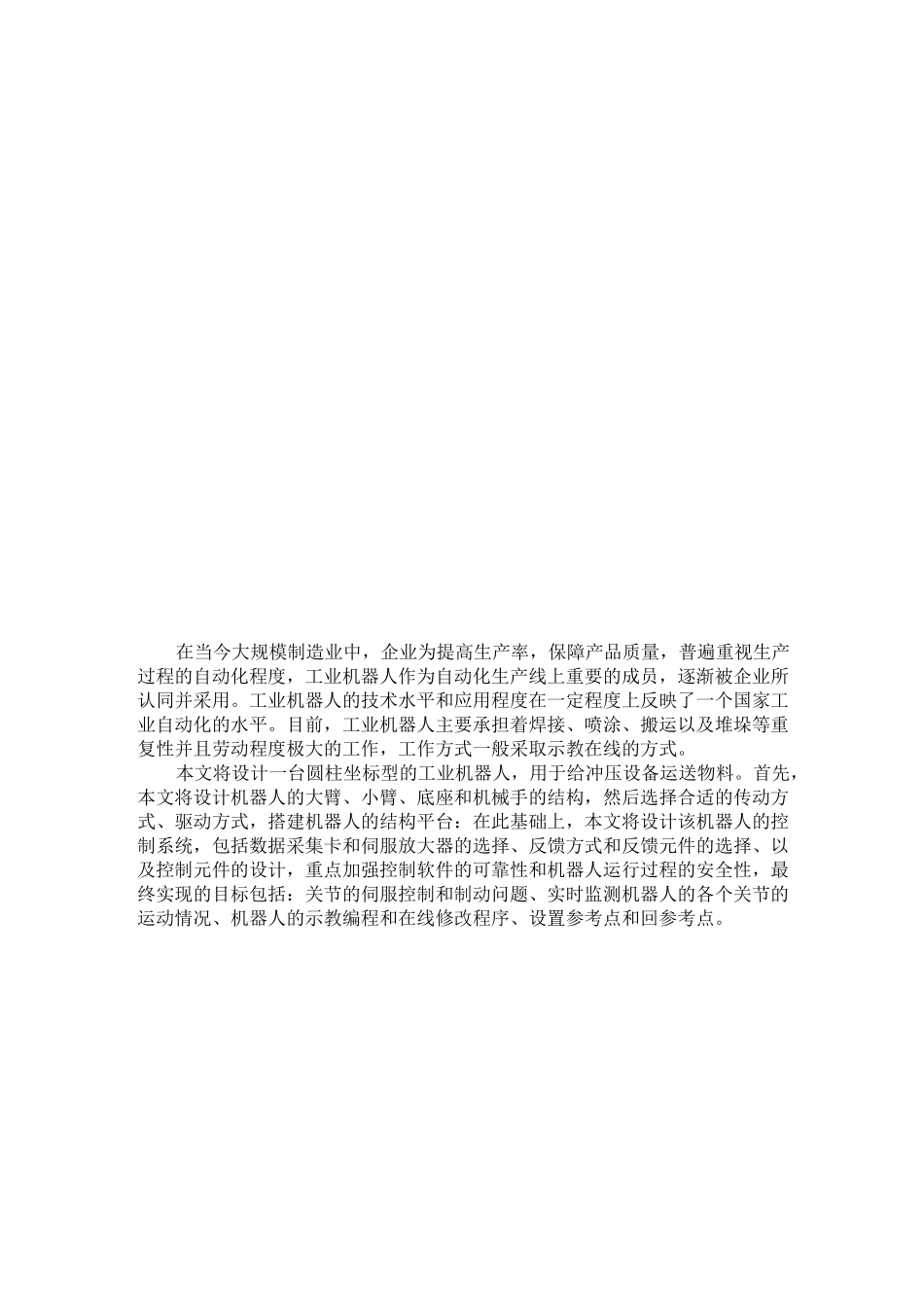

在当今大规模制造业中，企业为提高生产率，保障产品质量，普遍重视生产过程的自动化程度，工业机器人作为自动化生产线上重要的成员，逐渐被企业所认同并采用。工业机器人的技术水平和应用程度在一定程度上反映了一个国家工业自动化的水平。目前，工业机器人主要承担着焊接、喷涂、搬运以及堆垛等重复性并且劳动程度极大的工作，工作方式一般采取示教在线的方式。本文将设计一台圆柱坐标型的工业机器人，用于给冲压设备运送物料。首先，本文将设计机器人的大臂、小臂、底座和机械手的结构，然后选择合适的传动方式、驱动方式，搭建机器人的结构平台：在此基础上，本文将设计该机器人的控制系统，包括数据采集卡和伺服放大器的选择、反馈方式和反馈元件的选择、以及控制元件的设计，重点加强控制软件的可靠性和机器人运行过程的安全性，最终实现的目标包括：关节的伺服控制和制动问题、实时监测机器人的各个关节的运动情况、机器人的示教编程和在线修改程序、设置参考点和回参考点。工业机器人毕业设计工业机器人毕业设计工业机器人毕业设计4.3机器人的控制系统方案确定4.4PLC及运动控制单元选型5结论与展望致谢工业机器人毕业设计大、精度高的数控机床相比，机器人在工作精度上大为逊色。因此，至今工业机器人在精密装配及其他精密作业中的应用中仍受到了很大的限制，除了精密作业要求高精度机器人以外，采用离线编程的工业机器人系统也要求该机器人要具有足够高的定位精度和运动精度。进一步提高机器人工作精度的主要办法：提高机器人的加工精度与装配精度，采用无障传动的减速机构，采用直接驱动电机，通过标定机器人的。2误差补偿通过实验检测对机器人运动误差进行实时修正，提高机器人手的灵活度和避障能力：当前常用机器人手的灵活度的都不够高，即手臂末端达到某一工作点时，手臂可能采取的姿态是有限的，有时要有很大的灵活度和很强的避障能力。例如：当时喷涂机器人喷涂车身内表面时，要求机器人能将车身内表面的各个角落都喷上漆，必须要有高灵活度机器人手才行。另外，在有限空间及有障碍的复杂环境中作业的机器人。例如：在核电站工作的机器人也要求其具有高灵活度的机器人手臂。为了提高工业机器人手臂的灵活度，主要采用具有冗杂自由度的机器人手臂和在机器人手臂机构上采用膨胀胶关节及双向弯曲手臂。3提高机器人的运动速度和响应频率：工业机器人毕业设计为了提高机器人作业频率以及提高具有感知功能机器人的反应速度就必须提高机器人运动速度和响应频率。这一点对装配机器人来说尤为重要。为此一方面可以通过采用高强度材料和轻质材料（如碳纤维复合材料）制造机器人手臂以达到减轻手臂重量和提高手臂动态特性的目的；另一方面也可以通过采用直接驱动电机或其他高性能驱动电机，从控制和驱动方面提高机器人系统的运动速度与响应频率。4提高机器人手爪或手腕的操作能力、灵活性与快速反应能力：为了使机器人能像人一样进行各种复杂作业如装配作业、维修作业及设备操作。机器人就必须有一个运动灵活和动作灵敏的手腕和手爪。这一点对装配作业机器人、核工业机器人和在空间上作业的空间机器人来说是特别重要的。5采用模块化组合式机器人结构:提高机器人快速维修性能，根据优化设计，制造出多种不同尺寸和规格的手臂和连接器模块，用少量的可组合成多种机器人配置。这种机器人能进行快速维修，可以实现自动恢复。所以这种机器人结构最适用于空间机器人、核工业机器人等。如这种基本结构能推广于一般工业机器人将使工业机器人的成本下降，生产周期及维修周期缩短。1.3工业搬运机器人的分类搬运机器人【transferrobot】是可以进行自动化搬运作业的工业机器人。最早的搬运机器人出现在I960年的美国，Versatran和Unimate两种机器人首次用于搬运作业。搬运作业是指用一种设备握持工件，是指从一个加工位置移到另一个加工位置。搬运机器人可安装同的末端执行器以完成各种不同形状和状态的工件搬运工作，大大减轻了人类繁重的体力劳动。目前世界上使用的搬运机器人愈10万台，被广泛应用于机床上下料、冲压机自动化生产线、自动装配流水线、码垛搬运、集装箱等的自动搬运。部分...
