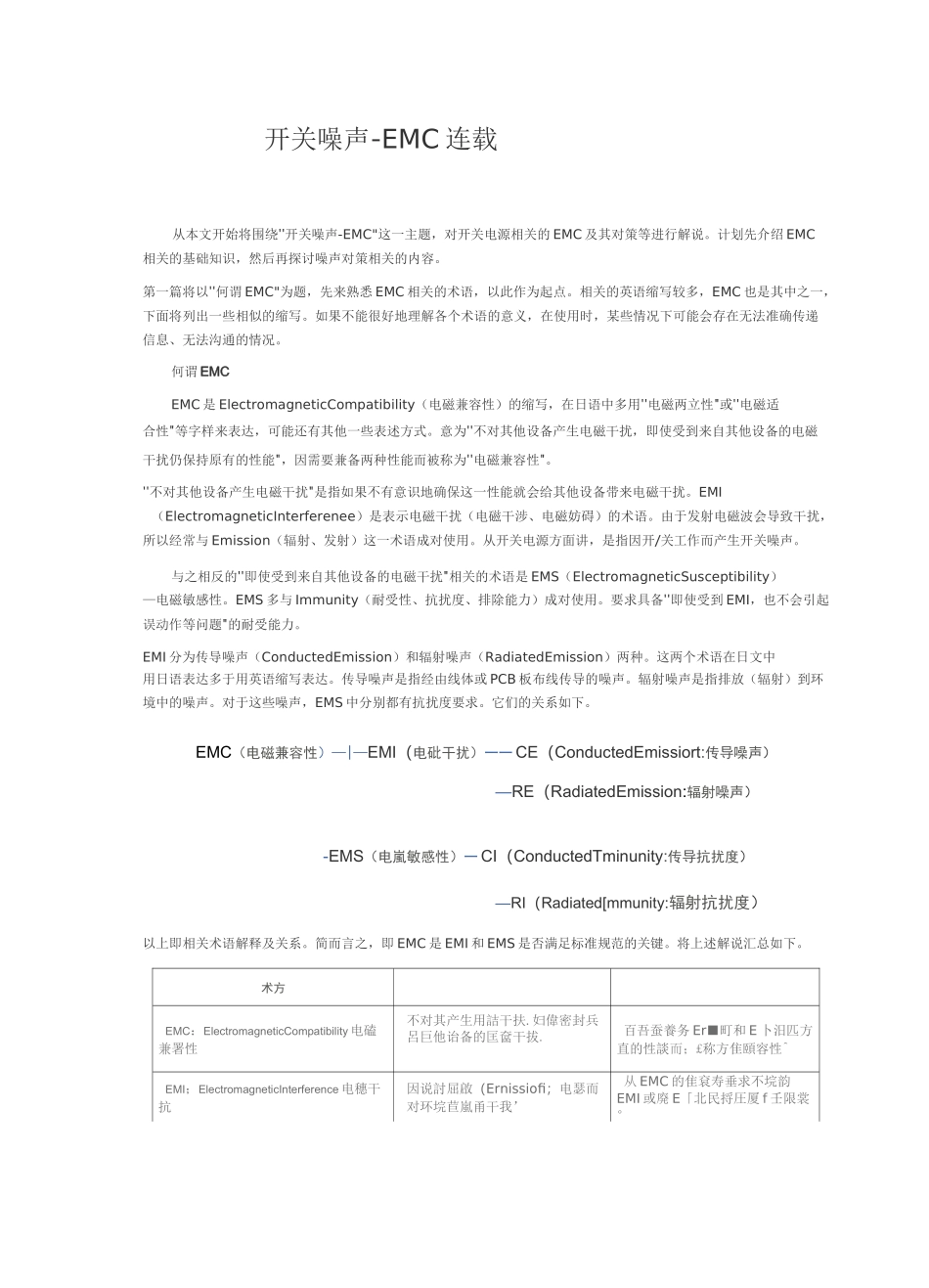

开关噪声-EMC连载从本文开始将围绕''开关噪声-EMC"这一主题，对开关电源相关的EMC及其对策等进行解说。计划先介绍EMC相关的基础知识，然后再探讨噪声对策相关的内容。第一篇将以''何谓EMC"为题，先来熟悉EMC相关的术语，以此作为起点。相关的英语缩写较多，EMC也是其中之一，下面将列出一些相似的缩写。如果不能很好地理解各个术语的意义，在使用时，某些情况下可能会存在无法准确传递信息、无法沟通的情况。何谓EMCEMC是ElectromagneticCompatibility（电磁兼容性）的缩写，在日语中多用''电磁两立性"或''电磁适合性"等字样来表达，可能还有其他一些表述方式。意为''不对其他设备产生电磁干扰，即使受到来自其他设备的电磁干扰仍保持原有的性能"，因需要兼备两种性能而被称为''电磁兼容性"。''不对其他设备产生电磁干扰"是指如果不有意识地确保这一性能就会给其他设备带来电磁干扰。EMI（ElectromagneticInterferenee）是表示电磁干扰（电磁干涉、电磁妨碍）的术语。由于发射电磁波会导致干扰，所以经常与Emission（辐射、发射）这一术语成对使用。从开关电源方面讲，是指因开/关工作而产生开关噪声。与之相反的''即使受到来自其他设备的电磁干扰"相关的术语是EMS（ElectromagneticSusceptibility）—电磁敏感性。EMS多与Immunity（耐受性、抗扰度、排除能力）成对使用。要求具备''即使受到EMI，也不会引起误动作等问题"的耐受能力。EMI分为传导噪声（ConductedEmission）和辐射噪声（RadiatedEmission）两种。这两个术语在日文中用日语表达多于用英语缩写表达。传导噪声是指经由线体或PCB板布线传导的噪声。辐射噪声是指排放（辐射）到环境中的噪声。对于这些噪声，EMS中分别都有抗扰度要求。它们的关系如下。EMC（电磁兼容性）—|—EMI（电砒干扰）一一CE（ConductedEmissiort:传导噪声）—RE（RadiatedEmission:辐射噪声）-EMS（电嵐敏感性）一CI（ConductedTminunity:传导抗扰度）—RI（Radiated[mmunity:辐射抗扰度）以上即相关术语解释及关系。简而言之，即EMC是EMI和EMS是否满足标准规范的关键。将上述解说汇总如下。术方EMC：ElectromagneticCompatibility电磕兼署性不对其产生用詰干扶.妇偉密封兵呂巨他诒备的匡奩干拔.百吾蚕養务Er■町和E卜汨匹方直的性談而；£称方隹頤容性^EMI；ElectromagneticInterference电穗干抗因说討屈啟（Ernissiofi；电瑟而对环垸苣嵐甬干我’从EMC的隹袞寿垂求不垸韵EMI或廃E「北民捋圧厦f壬限裳°EMS：Electrom：agnestkSusceptibility电确軀性討电苦波干扰fEMI）誌画受性/Fi扰宴（［mmunity）,从"忙的尾套看.吏求制使曼到EMI也不衆曲干扰附抗-技虔°恂导嗥吉CondutiedEmission经由鋼运口匚B抵右絃传存战吟皤射［帥Radia.t@dEmksiDin抖咸〔辐射】到丢境中的瞬声关键要点：-EMC（电磁兼容性）是指兼备EMI和EMS两方面的性能。-EMI（电磁干扰）是指因辐射/排放（Emission）电磁波而对环境产生的干扰。-EMS（电磁敏感性）是指对电磁波干扰（EMI）的耐受性/抗扰度（Immunity）。作为基础内容，先简单介绍一下''何谓频谱？”。根据日文版''大英百科全书小项目版（支持电子版）”的解释，''将电磁波分解为正弦波分量，并按波长顺序排列的波谱"，将该释义扩展开来就是''将具有复杂组成的东西分解为单纯成分，并把这些成分按其特征量的大小依序排列（部分省略）"。虽然所引用的解释比较简短，不过再次仔细思考就会觉得''的确如此"。这里介绍的频谱是指电气信号的频谱。具体来说，是基于通称''频谱分析仪/SpectrumAnalyzer”的频谱分析仪器的数据（横轴作为频率，纵轴作为功率或电压）进行介绍。频谱基础本文的主题是''开关电源的EMC",因此电气信号是以开关信号为前提的。首先来看下面的原理示意图。在表示开关信号的脉冲波形中，包括tw（脉冲宽度）和ts（上升/下降时间）。中间的图是基于傅里叶变换的理论上的脉冲波形频谱。这是''振幅随着频率的升高而衰减，衰减斜率随着tw和ts而变化"的常见频谱。右图表示脉冲的ts延迟后的频谱变化。斜率变为-4OdB/dec时的1/nts频率降低是理所当然的，最终结果是其后的振幅减少。简而言之就是''当ts延迟时频谱的振...
