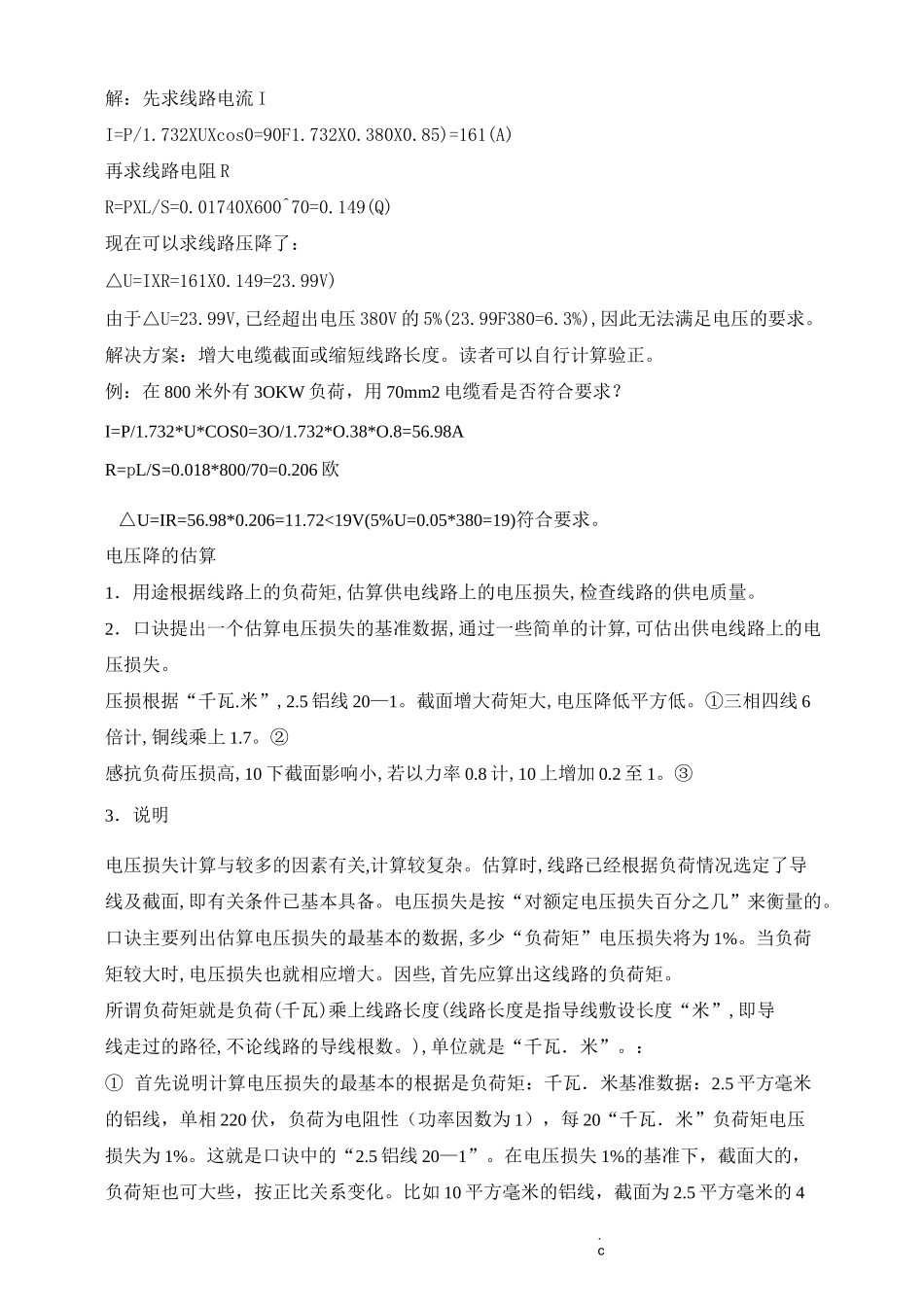

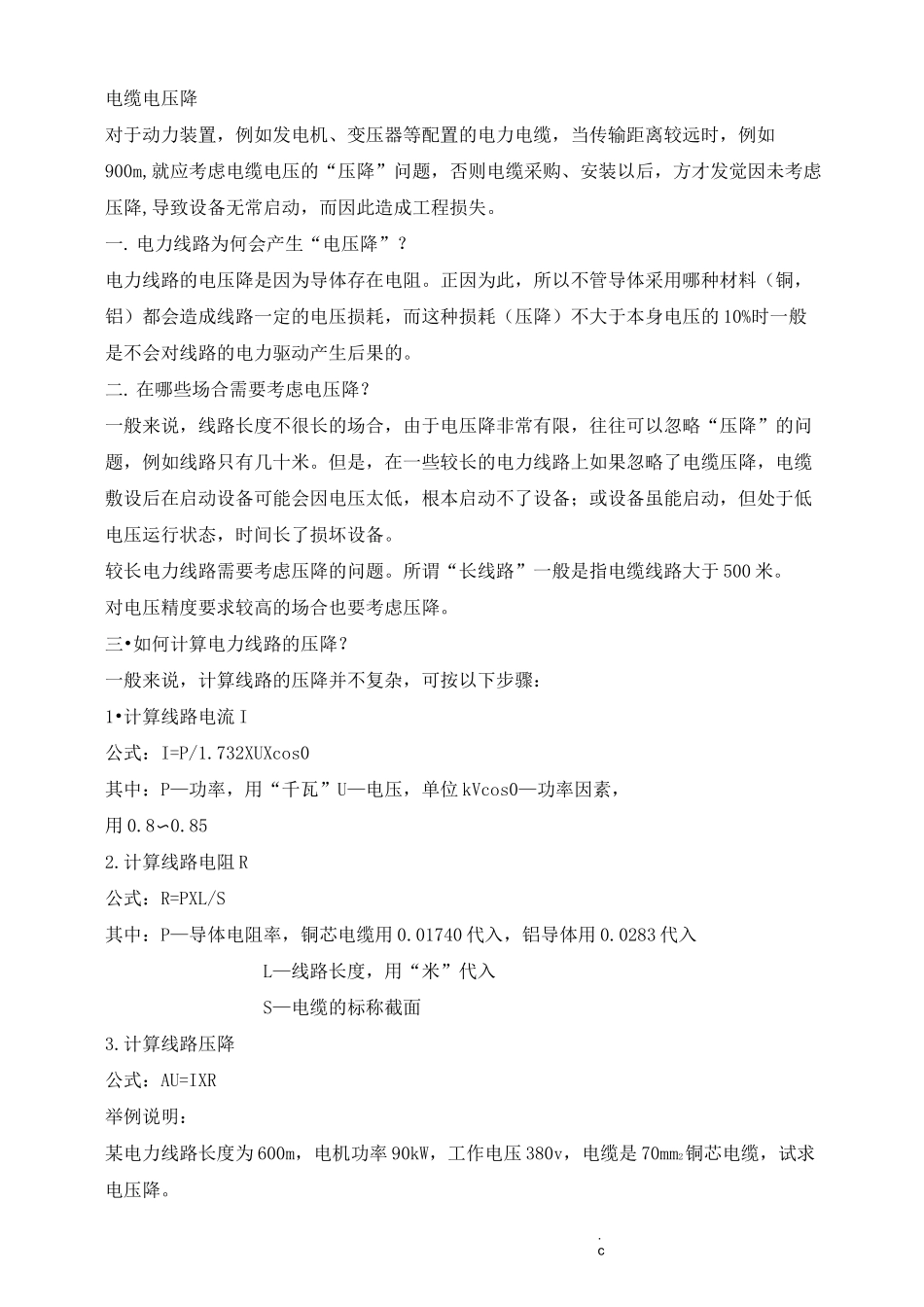

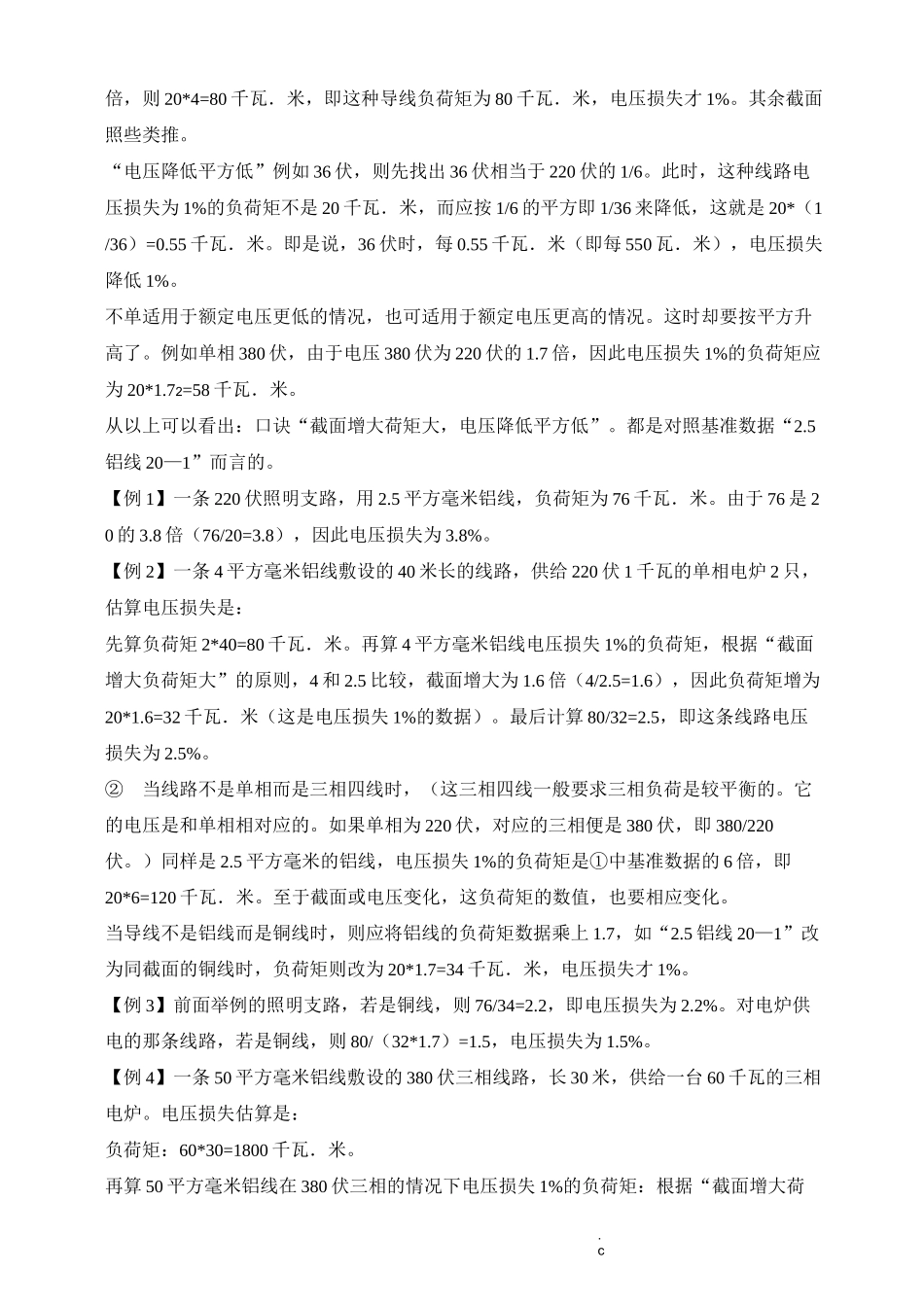

.c电缆电压降对于动力装置，例如发电机、变压器等配置的电力电缆，当传输距离较远时，例如900m,就应考虑电缆电压的“压降”问题，否则电缆采购、安装以后，方才发觉因未考虑压降,导致设备无常启动，而因此造成工程损失。一.电力线路为何会产生“电压降”？电力线路的电压降是因为导体存在电阻。正因为此，所以不管导体采用哪种材料（铜，铝）都会造成线路一定的电压损耗，而这种损耗（压降）不大于本身电压的10%时一般是不会对线路的电力驱动产生后果的。二.在哪些场合需要考虑电压降？一般来说，线路长度不很长的场合，由于电压降非常有限，往往可以忽略“压降”的问题，例如线路只有几十米。但是，在一些较长的电力线路上如果忽略了电缆压降，电缆敷设后在启动设备可能会因电压太低，根本启动不了设备；或设备虽能启动，但处于低电压运行状态，时间长了损坏设备。较长电力线路需要考虑压降的问题。所谓“长线路”一般是指电缆线路大于500米。对电压精度要求较高的场合也要考虑压降。三•如何计算电力线路的压降？一般来说，计算线路的压降并不复杂，可按以下步骤：1•计算线路电流I公式：I=P/1.732XUXcos0其中：P—功率，用“千瓦”U—电压，单位kVcos0—功率因素，用0.8〜0.852.计算线路电阻R公式：R=PXL/S其中：P—导体电阻率，铜芯电缆用0.01740代入，铝导体用0.0283代入L—线路长度，用“米”代入S—电缆的标称截面3.计算线路压降公式：AU=IXR举例说明：某电力线路长度为600m，电机功率90kW，工作电压380v，电缆是70mm2铜芯电缆，试求电压降。.c解：先求线路电流II=P/1.732XUXcos0=90F1.732X0.380X0.85)=161(A)再求线路电阻RR=PXL/S=0.01740X600^70=0.149(Q)现在可以求线路压降了：△U=IXR=161X0.149=23.99V)由于△U=23.99V,已经超出电压380V的5%(23.99F380=6.3%),因此无法满足电压的要求。解决方案：增大电缆截面或缩短线路长度。读者可以自行计算验正。例：在800米外有3OKW负荷，用70mm2电缆看是否符合要求？I=P/1.732*U*COS0=3O/1.732*O.38*O.8=56.98AR=pL/S=0.018*800/70=0.206欧△U=IR=56.98*0.206=11.72<19V(5%U=0.05*380=19)符合要求。电压降的估算1．用途根据线路上的负荷矩,估算供电线路上的电压损失,检查线路的供电质量。2．口诀提出一个估算电压损失的基准数据,通过一些简单的计算,可估出供电线路上的电压损失。压损根据“千瓦.米”,2.5铝线20—1。截面增大荷矩大,电压降低平方低。①三相四线6倍计,铜线乘上1.7。②感抗负荷压损高,10下截面影响小,若以力率0.8计,10上增加0.2至1。③3．说明电压损失计算与较多的因素有关,计算较复杂。估算时,线路已经根据负荷情况选定了导线及截面,即有关条件已基本具备。电压损失是按“对额定电压损失百分之几”来衡量的。口诀主要列出估算电压损失的最基本的数据,多少“负荷矩”电压损失将为1%。当负荷矩较大时,电压损失也就相应增大。因些,首先应算出这线路的负荷矩。所谓负荷矩就是负荷(千瓦)乘上线路长度(线路长度是指导线敷设长度“米”,即导线走过的路径,不论线路的导线根数。),单位就是“千瓦．米”。：①首先说明计算电压损失的最基本的根据是负荷矩：千瓦．米基准数据：2.5平方毫米的铝线，单相220伏，负荷为电阻性（功率因数为1），每20“千瓦．米”负荷矩电压损失为1%。这就是口诀中的“2.5铝线20—1”。在电压损失1%的基准下，截面大的，负荷矩也可大些，按正比关系变化。比如10平方毫米的铝线，截面为2.5平方毫米的4.c倍，则20*4=80千瓦．米，即这种导线负荷矩为80千瓦．米，电压损失才1%。其余截面照些类推。“电压降低平方低”例如36伏，则先找出36伏相当于220伏的1/6。此时，这种线路电压损失为1%的负荷矩不是20千瓦．米，而应按1/6的平方即1/36来降低，这就是20*（1/36）=0.55千瓦．米。即是说，36伏时，每0.55千瓦．米（即每550瓦．米），电压损失降低1%。不单适用于额定电压更低的情况，也可适用于额定电压更高的情况。这时却要按平方升高了。例如单相380伏，由于电压380伏为220伏的1.7倍，因此电压损失1%的负荷矩应为20*1.72=58千瓦．米。从以上可以看出：口诀“截面增大荷矩大，电压降低平方低”。都是对照...
