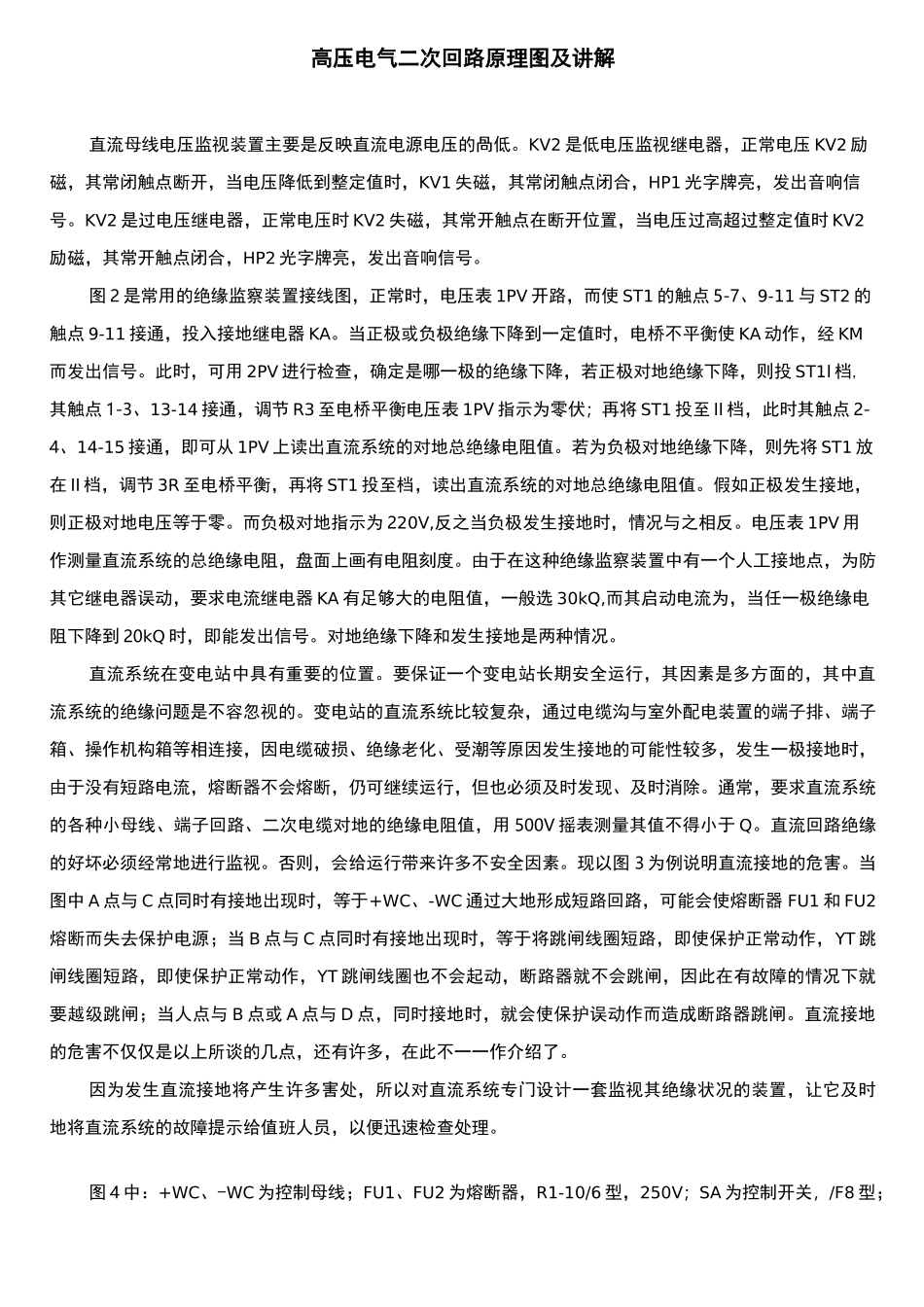

高压电气二次回路原理图及讲解直流母线电压监视装置主要是反映直流电源电压的咼低。KV2是低电压监视继电器，正常电压KV2励磁，其常闭触点断开，当电压降低到整定值时，KV1失磁，其常闭触点闭合，HP1光字牌亮，发出音响信号。KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合，HP2光字牌亮，发出音响信号。图2是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11与ST2的触点9-11接通，投入接地继电器KA。当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号。此时，可用2PV进行检查，确定是哪一极的绝缘下降，若正极对地绝缘下降，则投ST1I档,其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至档，读出直流系统的对地总绝缘电阻值。假如正极发生接地，则正极对地电压等于零。而负极对地指示为220V,反之当负极发生接地时，情况与之相反。电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kQ,而其启动电流为，当任一极绝缘电阻下降到20kQ时，即能发出信号。对地绝缘下降和发生接地是两种情况。直流系统在变电站中具有重要的位置。要保证一个变电站长期安全运行，其因素是多方面的，其中直流系统的绝缘问题是不容忽视的。变电站的直流系统比较复杂，通过电缆沟与室外配电装置的端子排、端子箱、操作机构箱等相连接，因电缆破损、绝缘老化、受潮等原因发生接地的可能性较多，发生一极接地时，由于没有短路电流，熔断器不会熔断，仍可继续运行，但也必须及时发现、及时消除。通常，要求直流系统的各种小母线、端子回路、二次电缆对地的绝缘电阻值，用500V摇表测量其值不得小于Q。直流回路绝缘的好坏必须经常地进行监视。否则，会给运行带来许多不安全因素。现以图3为例说明直流接地的危害。当图中A点与C点同时有接地出现时，等于+WC、-WC通过大地形成短路回路，可能会使熔断器FU1和FU2熔断而失去保护电源；当B点与C点同时有接地出现时，等于将跳闸线圈短路，即使保护正常动作，YT跳闸线圈短路，即使保护正常动作，YT跳闸线圈也不会起动，断路器就不会跳闸，因此在有故障的情况下就要越级跳闸；当人点与B点或A点与D点，同时接地时，就会使保护误动作而造成断路器跳闸。直流接地的危害不仅仅是以上所谈的几点，还有许多，在此不一一作介绍了。因为发生直流接地将产生许多害处，所以对直流系统专门设计一套监视其绝缘状况的装置，让它及时地将直流系统的故障提示给值班人员，以便迅速检查处理。图4中：+WC、-WC为控制母线；FU1、FU2为熔断器，R1-10/6型，250V；SA为控制开关，/F8型；HG为绿色信号灯具，XD2型，附2500Q电阻；HR为红色信号灯具，XD2型，附2500Q电阻；KL为中间继电器，DZB-115/220V型；KMC为接触器；KOM为保护出口继电器；QF为断路器辅助开关；WCL为合闸小母线；WSA为事故跳闸小母线；WS为信号小母线；YT为断路器跳闸线圈；YC为断路器合闸线圈；FU1、FU2为熔断器，RM10-60/25250V，-R1为附加电阻，ZG11-25型，1Q；R2为附加电阻，ZG11-25型，1000Q；WTW为闪光小母线。“跳闸后”位置当SA的手柄在“跳闸后”位置，断路器在跳闸位置时，其常闭触点闭合,+WC经FU1—SA11-10—HG及附加电阻—QF—KM线圈—FU2—-WC。此时，绿色信号灯回路接通，绿灯亮，它表示断路器正处于跳闸后位置，同时表示电源、熔断器、辅助触点及合闸回路完好，可以进行合闸操作。但KMC不会动作，因电压主要降在HG及附加电阻上。“预备合闸”位置当SA的手柄顺时针方向旋转90。至“预备合闸”位置,SA9-10接通，绿灯HG回路由WTW—SA9-10—HG—QF—KMC—FU2—-WC导通，绿灯闪光，发出预备合闸信号，但KMC仍不会启动，因回路中串有HG和R。“合闸”位置当SA的手柄再顺时针方向旋转45。至“合闸”位置时，...
