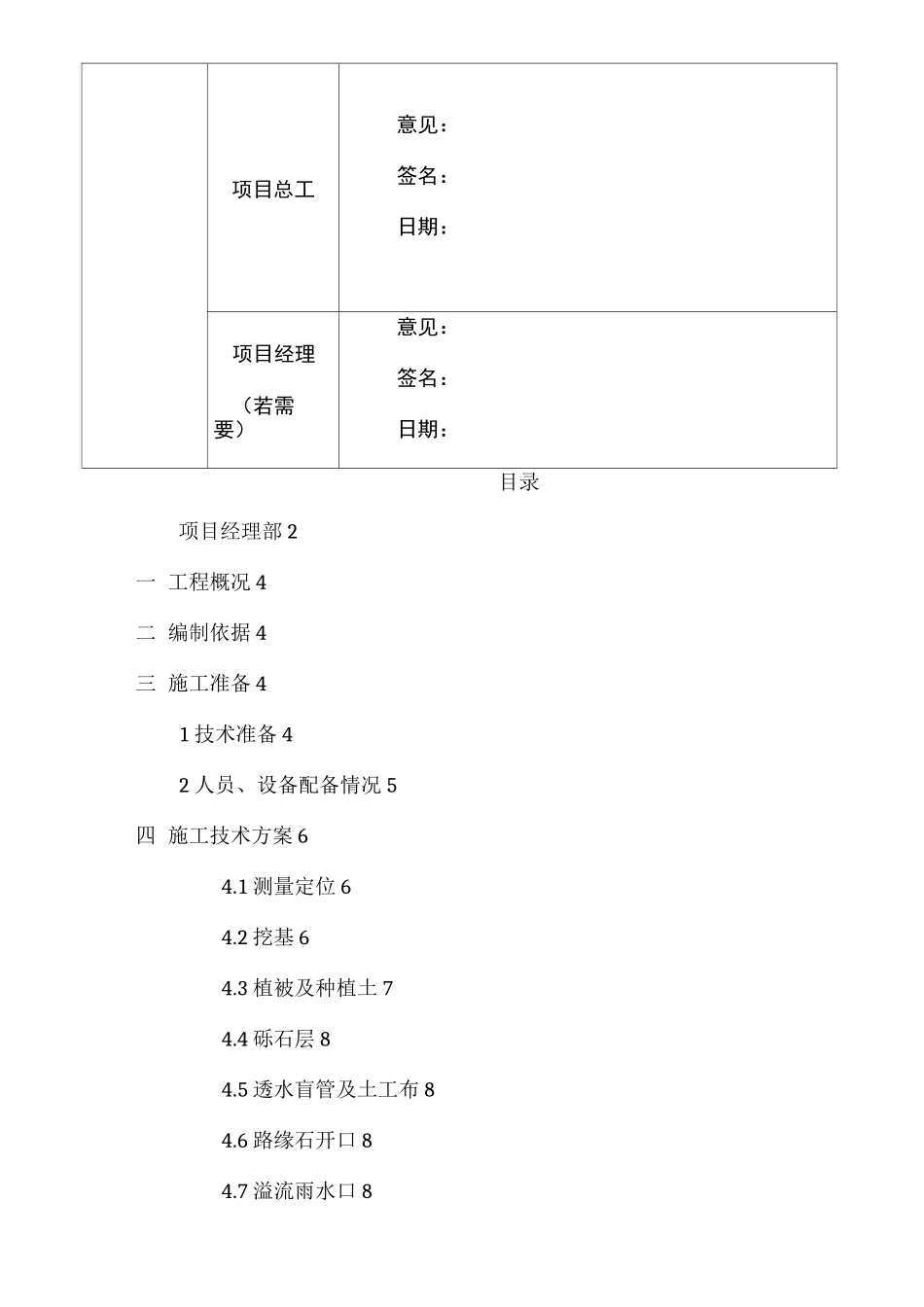

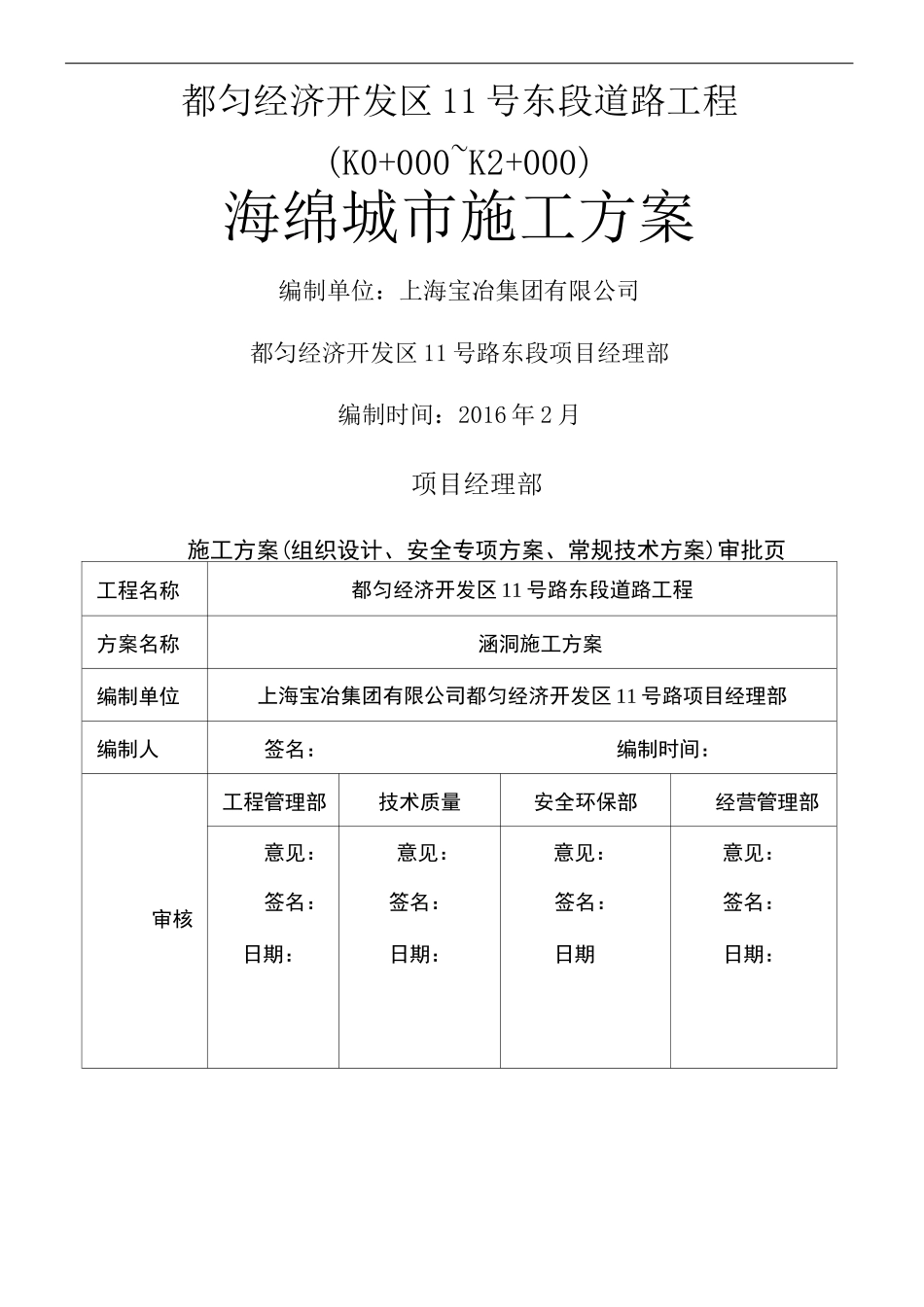

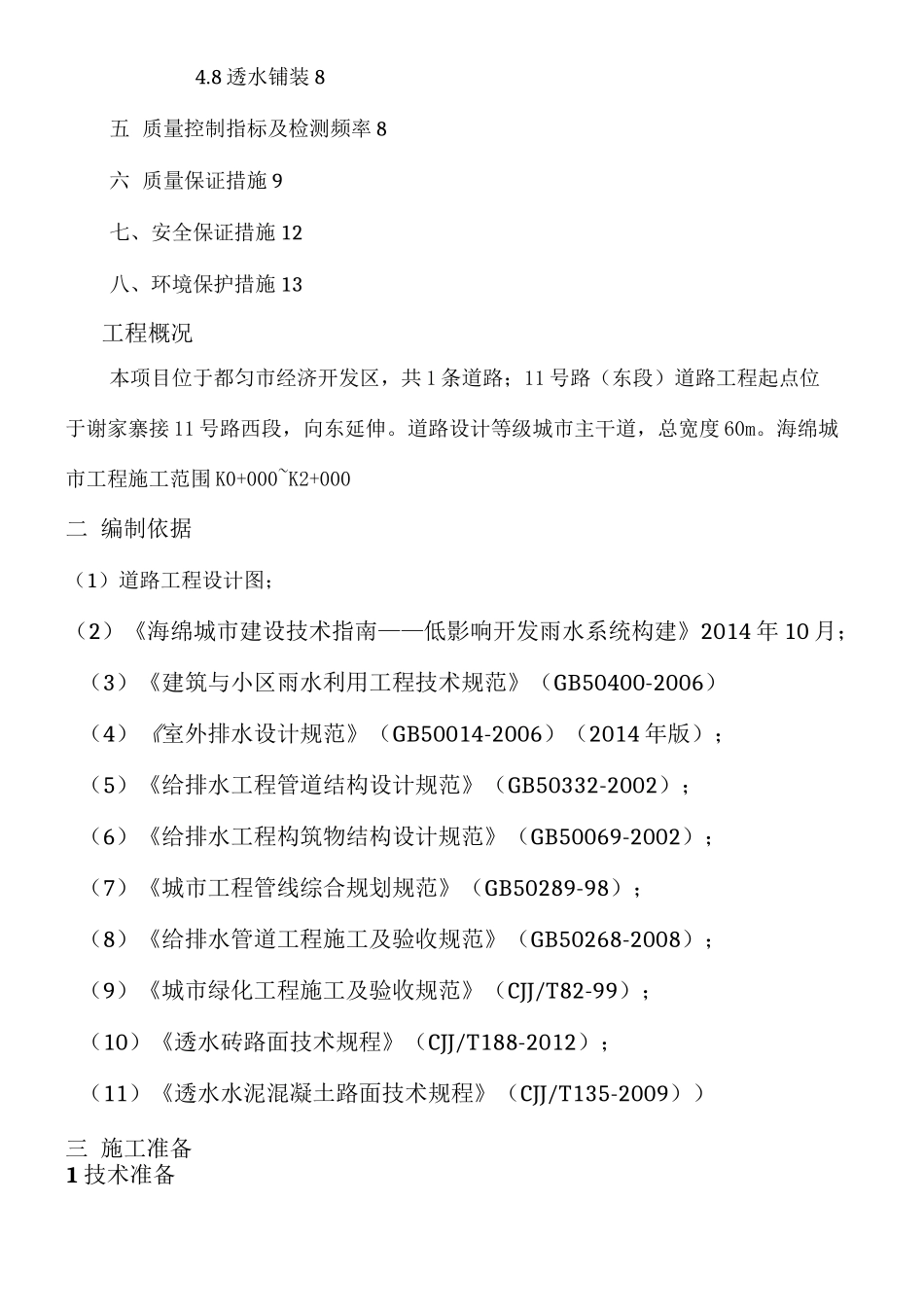

都匀经济开发区11号东段道路工程(K0+000~K2+000)海绵城市施工方案编制单位：上海宝冶集团有限公司都匀经济开发区11号路东段项目经理部编制时间：2016年2月项目经理部施工方案(组织设计、安全专项方案、常规技术方案)审批页工程名称都匀经济开发区11号路东段道路工程方案名称涵洞施工方案编制单位上海宝冶集团有限公司都匀经济开发区11号路项目经理部编制人签名：编制时间：工程管理部技术质量安全环保部经营管理部意见：意见：意见：意见：审核签名：签名：签名：签名：日期：日期：日期日期：项目总工意见：签名：日期：项目经理（若需要）意见：签名：日期：目录项目经理部2一工程概况4二编制依据4三施工准备41技术准备42人员、设备配备情况5四施工技术方案64.1测量定位64.2挖基64.3植被及种植土74.4砾石层84.5透水盲管及土工布84.6路缘石开口84.7溢流雨水口84.8透水铺装8五质量控制指标及检测频率8六质量保证措施9七、安全保证措施12八、环境保护措施13工程概况本项目位于都匀市经济开发区，共1条道路；11号路（东段）道路工程起点位于谢家寨接11号路西段，向东延伸。道路设计等级城市主干道，总宽度60m。海绵城市工程施工范围K0+000~K2+000二编制依据（1）道路工程设计图；（2）《海绵城市建设技术指南——低影响开发雨水系统构建》2014年10月；（3）《建筑与小区雨水利用工程技术规范》（GB50400-2006）（4）《室外排水设计规范》（GB50014-2006）（2014年版）；（5）《给排水工程管道结构设计规范》（GB50332-2002）；（6）《给排水工程构筑物结构设计规范》（GB50069-2002）；（7）《城市工程管线综合规划规范》（GB50289-98）；（8）《给排水管道工程施工及验收规范》（GB50268-2008）；（9）《城市绿化工程施工及验收规范》（CJJ/T82-99）；（10）《透水砖路面技术规程》（CJJ/T188-2012）；（11）《透水水泥混凝土路面技术规程》（CJJ/T135-2009））三施工准备1技术准备（1）施工前由工程技术部组织有关人员进一步熟悉设计文件，严格按设计图纸施工。（2）组织施工人员进行技术交底，严格按施工规范施工。（3）认真做好各种原材料、砂浆、砼配合比试验，商品混凝土检测流程见附录2人员、设备配备情况（1）主要施工人员配备表序号姓名性别职称拟任职务是否进场1李代光男高级工程师项目经理已进场2王志敏男高级工程师总工程师已进场2张涛男高级工程师副经理已进场3杨德胜男工程师施工负责人已进场4孔成男工程师质量负责人已进场5袁林林男工程师测量负责人已进场6刘林海男工程师试验负责人已进场7任吉武男工程师安全、环保负责人已进场2)主要施工设备一览表序号设备名称规格型号单位数量1砼运输车8m3台22发电机75KW台23振动棒50台84挖掘机PC220台25潜水泵台13）测量仪器一览表四施工技术方案4.1测量定位根据侧分带的中心桩里程及侧分带宽度等准确测设放样，为施工控制方便，在侧分带位置附近设置支导线点和水准点，各部位平面位置均以设计坐标进行放样和校核。4.2挖基a.临时排水临时排水水采用功率：5.5KW、扬程：10米、口径：100的潜水泵抽水，排除施工区域池塘汇水，另外在基础两边设置临时排水沟。B.沟槽开挖采用履带反铲式挖掘机，从原地面反开挖至距基底30cm处，由人工开挖至设计标高，做好坡度控制。另外在基础两边设置排水沟（详细做法按下图）c.基底处理1路槽顶面土基设计回弹模量En=3OMpa。压实度采用重型压实标准，填方深度大于80cm时为90%，填方深度小于80cm时或挖方在0~30cm时为93%，组织现场验收做好隐检资料方可进行下一道工序，如路槽顶面不满足承载力要求的，应在监理工程师，设计单位及地勘单位到现场确定基底处理方案后进行修改，达到要求并验收后再进入下一道工序。2.当槽底有地下水或含水量较大，不能用夯时，此时采用天然级配砂石回填。d.安全防护：采用外径为48mm,壁厚3.5mm的钢管，搭接三道防护栏杆形成（下道栏杆离地高500mm,中间一道离地高1000mm，上道栏杆离地高1500mm）立杆间距应不超过2000mm,立杆埋设500mm,立杆与基坑边坡的距离不小于1000mm。水平杆对接头应交错布置,不应设在同跨内。防护栏杆内侧满挂密目安全网，防护外侧设置200mm高踢脚板...
