电信运营企业在用防雷系统自查指南VIP免费

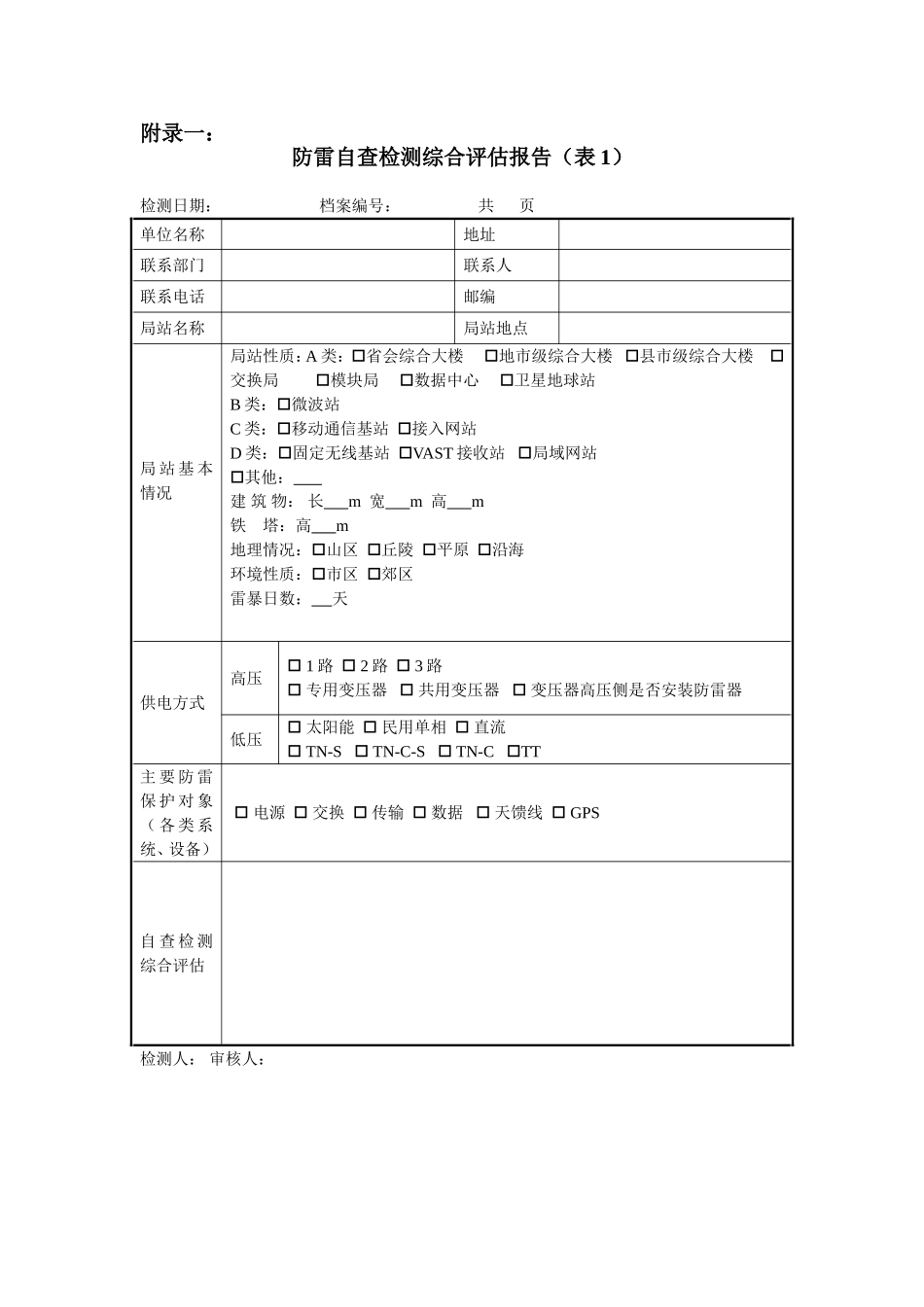

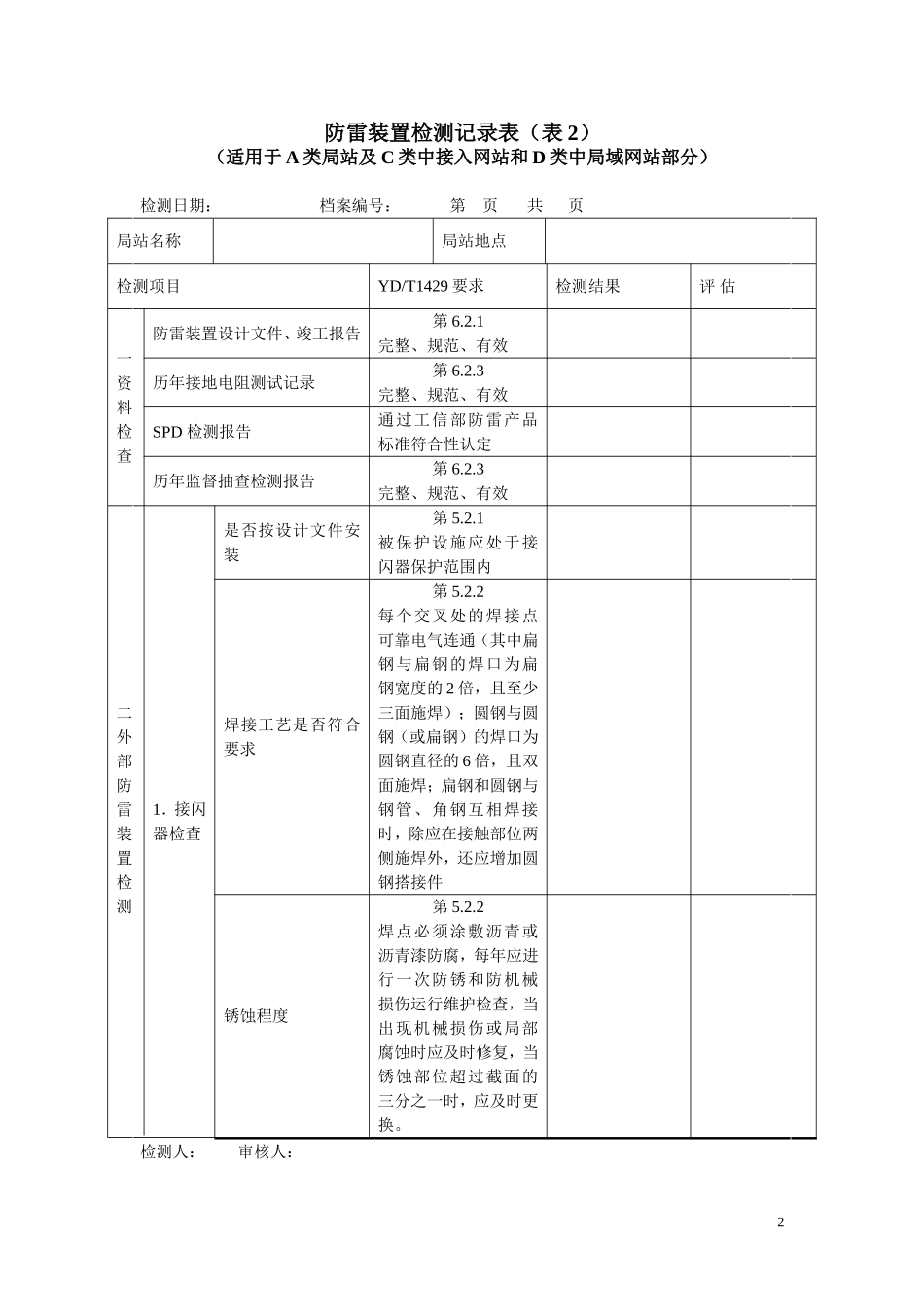

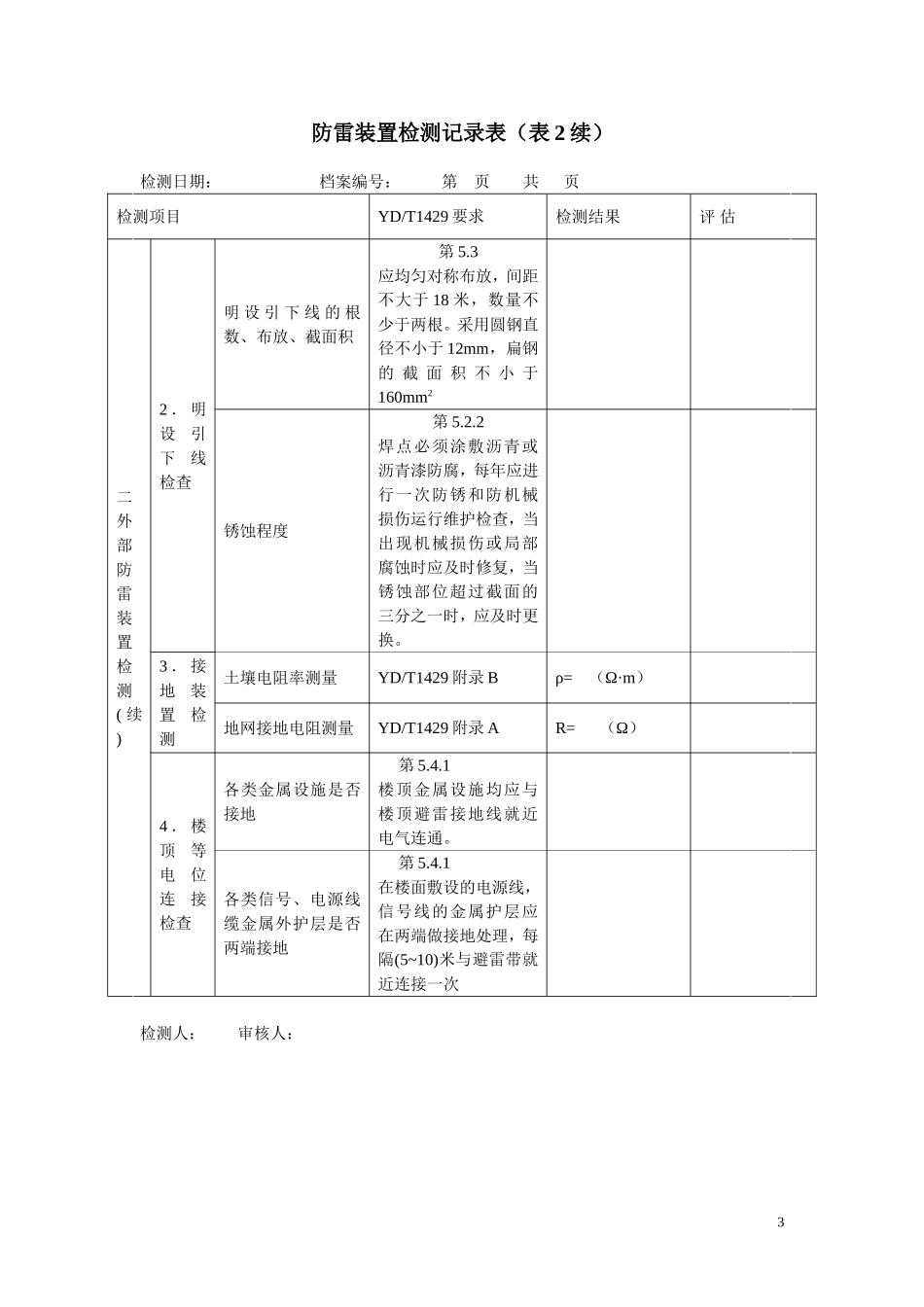

附录一：防雷自查检测综合评估报告（表1）检测日期：档案编号：共页单位名称地址联系部门联系人联系电话邮编局站名称局站地点局站基本情况局站性质：A类：省会综合大楼地市级综合大楼县市级综合大楼交换局模块局数据中心卫星地球站B类：微波站C类：移动通信基站接入网站D类：固定无线基站VAST接收站局域网站其他：建筑物：长m宽m高m铁塔：高m地理情况：山区丘陵平原沿海环境性质：市区郊区雷暴日数：天供电方式高压1路2路3路专用变压器共用变压器变压器高压侧是否安装防雷器低压太阳能民用单相直流TN-STN-C-STN-CTT主要防雷保护对象（各类系统、设备）电源交换传输数据天馈线GPS自查检测综合评估检测人：审核人：防雷装置检测记录表（表2）（适用于A类局站及C类中接入网站和D类中局域网站部分）检测日期：档案编号：第页共页局站名称局站地点检测项目YD/T1429要求检测结果评估一资料检查防雷装置设计文件、竣工报告第6.2.1完整、规范、有效历年接地电阻测试记录第6.2.3完整、规范、有效SPD检测报告通过工信部防雷产品标准符合性认定历年监督抽查检测报告第6.2.3完整、规范、有效二外部防雷装置检测1．接闪器检查是否按设计文件安装第5.2.1被保护设施应处于接闪器保护范围内焊接工艺是否符合要求第5.2.2每个交叉处的焊接点可靠电气连通（其中扁钢与扁钢的焊口为扁钢宽度的2倍，且至少三面施焊）；圆钢与圆钢（或扁钢）的焊口为圆钢直径的6倍，且双面施焊；扁钢和圆钢与钢管、角钢互相焊接时，除应在接触部位两侧施焊外，还应增加圆钢搭接件锈蚀程度第5.2.2焊点必须涂敷沥青或沥青漆防腐，每年应进行一次防锈和防机械损伤运行维护检查，当出现机械损伤或局部腐蚀时应及时修复，当锈蚀部位超过截面的三分之一时，应及时更换。检测人：审核人：2防雷装置检测记录表（表2续）检测日期：档案编号：第页共页检测项目YD/T1429要求检测结果评估二外部防雷装置检测(续)2．明设引下线检查明设引下线的根数、布放、截面积第5.3应均匀对称布放，间距不大于18米，数量不少于两根。采用圆钢直径不小于12mm，扁钢的截面积不小于160mm2锈蚀程度第5.2.2焊点必须涂敷沥青或沥青漆防腐，每年应进行一次防锈和防机械损伤运行维护检查，当出现机械损伤或局部腐蚀时应及时修复，当锈蚀部位超过截面的三分之一时，应及时更换。3．接地装置检测土壤电阻率测量YD/T1429附录Bρ=（Ω·m）地网接地电阻测量YD/T1429附录AR=（Ω）4．楼顶等电位连接检查各类金属设施是否接地第5.4.1楼顶金属设施均应与楼顶避雷接地线就近电气连通。各类信号、电源线缆金属外护层是否两端接地第5.4.1在楼面敷设的电源线，信号线的金属护层应在两端做接地处理，每隔(5~10)米与避雷带就近连接一次检测人：审核人：3防雷装置检测记录表（表2续）检测日期：档案编号：第页共页检测项目YD/T1429技术要求检测结果评估三、内部防雷装置检测1．接地系统检查联合接地及机房内接地汇流排检查GB50689-20113.1.1通信局（站）的接地必须采用联合接地的方式各机房机架、走线架等是否接地GB50689-20113.14.1室内走线架及各类金属构件必须接地各机房设备外壳是否接地；接地线的布放及线径是否符合要求；接地线的安装工艺YD/T1429第5.4.4、第5.5.52进局电缆检查电力引入方式第5.5.2应至少埋地15m引入，如果实施却有困难，则应在局站入口处采用高一等级的电源SPD。金属护层是否接地第5.5.3在进入局站处必须做接地处理通信引入方式第5.5.2应至少埋地15m引入，如果实施却有困难，则应在局站入口处采用高一等级的电源SPD。光缆金属加强芯、护层接地是否符合要求第5.4.4光缆加强芯和金属护层应在分线盒内可靠接地，采用截面积不小于16mm2的多股铜线单独引到局站内接地总汇流排或直接与地网连接。检测人：审核人:4防雷装置检测记录表（表2续）检测日期：档案编号：第页共页检测项目YD/T1429技术要求检测结果评估三内部防雷装置检测(续)3SPD过电压保护检测电源配置是否安装了一、二级SPD第5.6.2表8品质功能是否完好第6.8.6、6.8.7具备热熔保护功能，过流保护功能，劣化指示...
