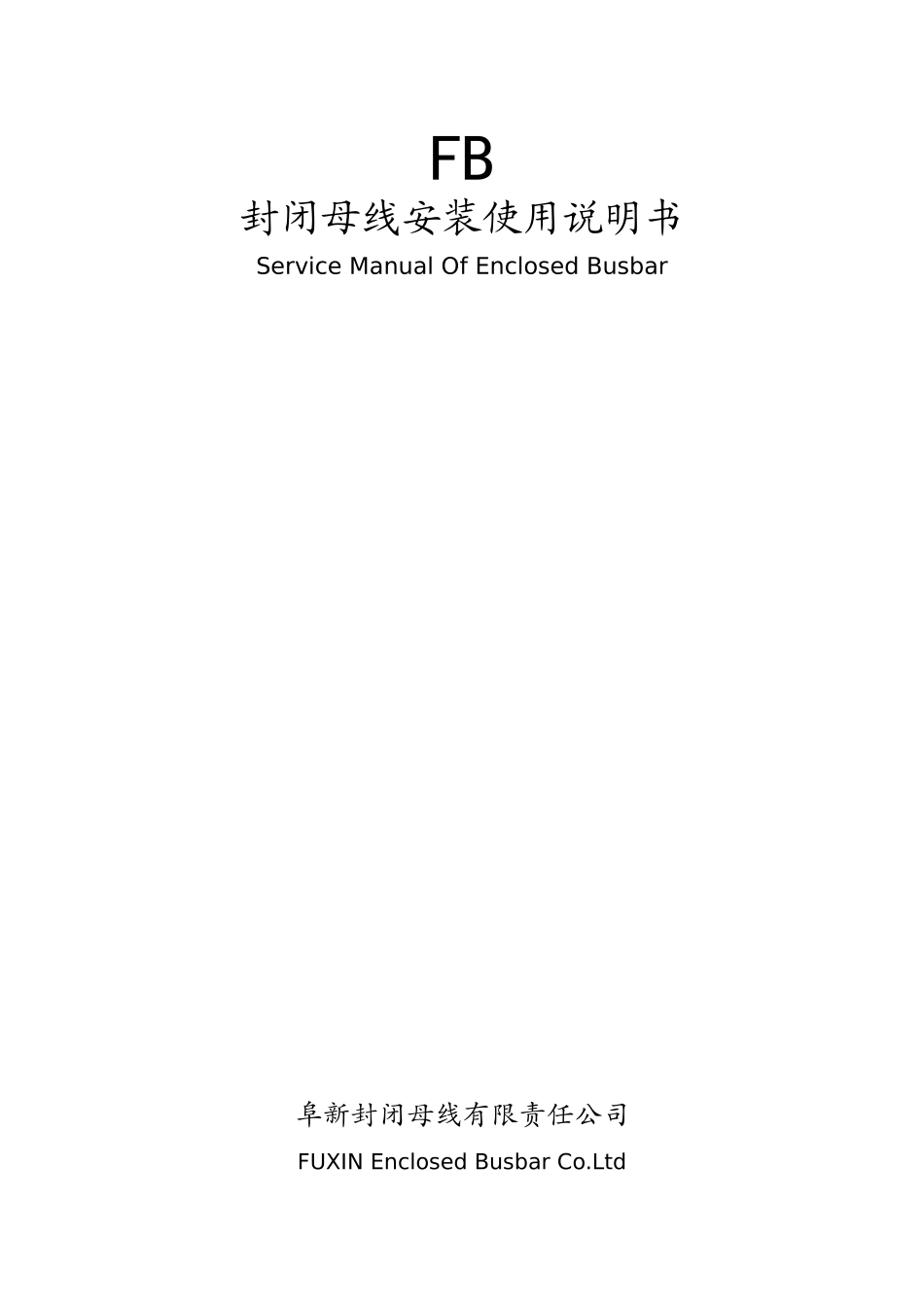

FB封闭母线安装使用说明书ServiceManualOfEnclosedBusbar阜新封闭母线有限责任公司FUXINEnclosedBusbarCo.Ltd目录1、适用范围2、现场验收与保管3、离相封闭母线安装4、TP-LA柜安装5、中性点柜的安装6、负荷开关的安装7、微正压装置的安装8、热风保养装置的安装9、热超导降温除湿装置的安装10、共箱母线的安装11、电伴热式共箱母线的安装12、绝缘共箱母线的安装13、金属箱式电缆母线安装14、现场试验15、运行与维护16、有关事项17、封闭母线可成套供货范围18、制造厂为方便用户可另行提供下列备品备件19、安装工艺流程图1.适用范围本说明书适用于我公司生产的发电机主回路封闭母线、厂用分支、PT分支回路封闭母线、厂用变压器和启备变压器回路共箱母线、金属箱式电缆母线、发电机励磁回路共箱母线及PT柜、PT-LA柜、负荷开关柜、微正压柜、中性点柜及附属设备的安装。2.现场验收与保管2.1封闭母线运到安装现场，产品应存放在干燥、通风、远离潮湿及含有腐蚀性气体的场所。开箱验货前甲方应提前通知制造厂人员到达现场共同验收，甲乙双方验货人员应根据由制造厂家提供装箱清单进行验收。2.2产品开箱后，首先检查箱内产品有无因运输及其他原因发生的碰撞损坏现象，如有损坏现象，应做好记录。双方验收人员在此记录签字。2.3对于各箱零部件，应根据装箱单仔细核对箱内零部件的名称、代号、数量进行验收。2.4对于散部件、标准件，特别是镀银件验收后，应立即运往专用保管库，分类登记，按图样要求及施工进度发放零部件。防止因存放在露天仓库造成受潮、腐蚀、损坏及丢失。2.5对于PT柜或PT-LA柜、中性点柜、微正压装置（柜）、热风保养装1置、负荷开关柜、空压机等设备验收后，应立即运往防雨、防潮、安全、不易碰撞的专用仓库保管。2.6对于备品备件应根据装箱单上的名称、代号、数量进行验收，验收后应立即运往专用仓库保管。2.7若甲方没有通知制造厂，自行开箱而造成零部件丢失、损坏的，应由甲方负担一切责任。2.8吊运以上设备应使用软质绳具或带有橡胶护套的钢丝绳，严禁设备之间互相碰撞和在地面上滚动及拖动。3.封闭母线安装3.1母线支持钢梁的安装母线支持钢梁应预先在母线安装前焊接到母线土建走廊的钢构支架上，同时找好水平标高，以便母线安放。3.2母线密封装置及穿墙结构等部件的安装母线部件（绝缘子除外）如密封装置、穿墙结构等应按照制造厂提供的图样，在母线进入装配位置前组装完毕，同时套上活动套筒、铝波纹管（若铝波纹管需要现场焊接）、外壳支持抱箍等部件。3.3安装顺序根据总装配图。逐段校对母线部件、相序、顺序编号，然后逐段进行组装定位。安装顺序以从发电机出线箱（或从变压器，或从励磁机，或从开关柜等）开始为宜。每一段母线首尾不能颠倒。3.4调整与安装3.4.1调整母线支持绝缘子（用支持包装架及绝缘子调整垫），使母线和外壳同心度最好，同时校对段与段间相互位置、距离、及轴向通信位置尺寸。对于因运输、吊装可能产生的外壳的圆度变形应做圆度调整。短路试验及接地刀用的静触头，均应在导体就位后对其进行调整，待调整之后在实施焊接，以避免试验装置和接地刀安装困难。对于非标准母线、外壳转角段等，在安装调整同时，根据实际需要截取所需的角度和尺寸。（该部分制造厂已予先留出一定的长度以便现场截取。）3.4.2在封闭母线全部就位，并调整尺寸误差合格，以及绝缘子、盘式绝缘子和电流互感器经试验合格后，并用石棉布做好防护措施后进行。同时作好发电机出口母线、各连接段口焊接前的防漏油、防淋雨、防土建泼水进入母线的防护措施。3.4.3母线焊接前，外壳抱箍应紧固定位。3.4.4首先进行导体抱瓦的焊接，焊接外壳抱瓦前清扫母线导体、外壳内表面的积尘、污物和清洁母线支持瓷瓶等。3.4.5在导体金具与设备连接前，将外壳外壳密封用橡胶密封圈及橡胶密封环、紧箍等套到外壳上，以便密封时使用。3.4.6母线金具端子镀银搭接面，在吊装中严禁磕碰划伤，不得任意锉磨。连接时拆下母线金具端子上的护板包装，清洗端子镀银表面，清洗铜编织线接头的镀银表面，然后在全部端子镀银表面上涂以电力脂，装上铜编织线接头，用力矩扳手上紧螺栓和螺母板，其紧固力矩...
