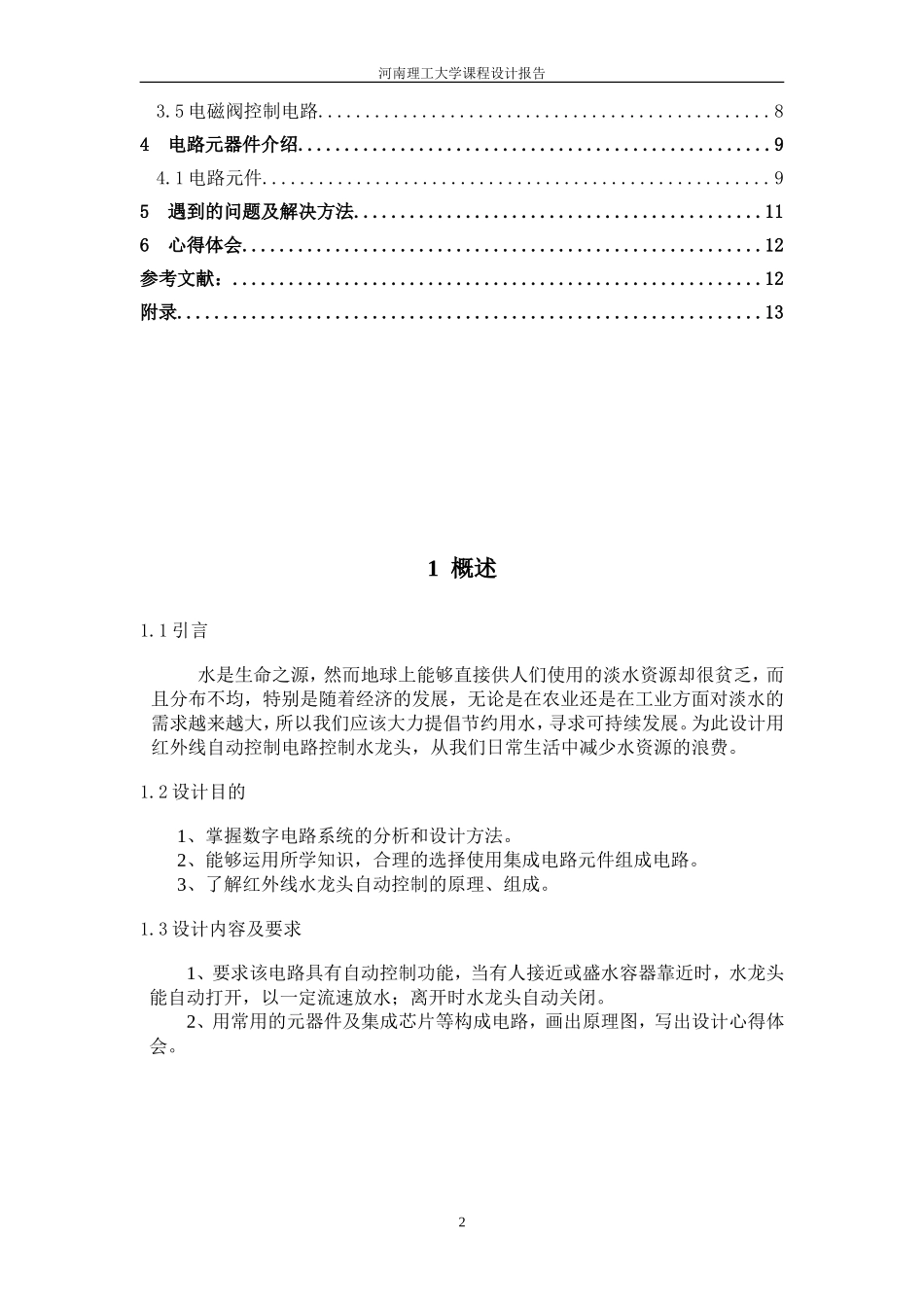

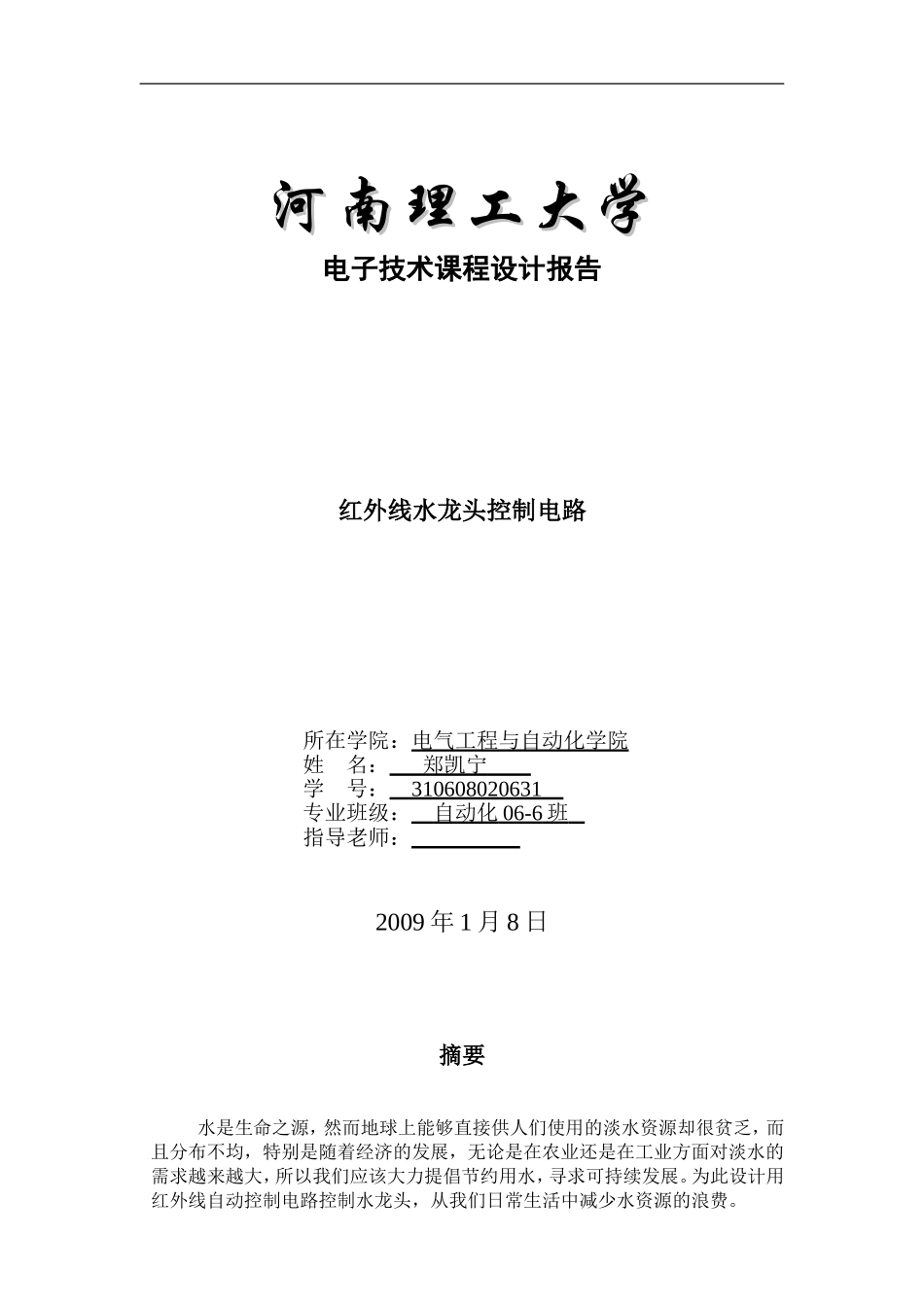

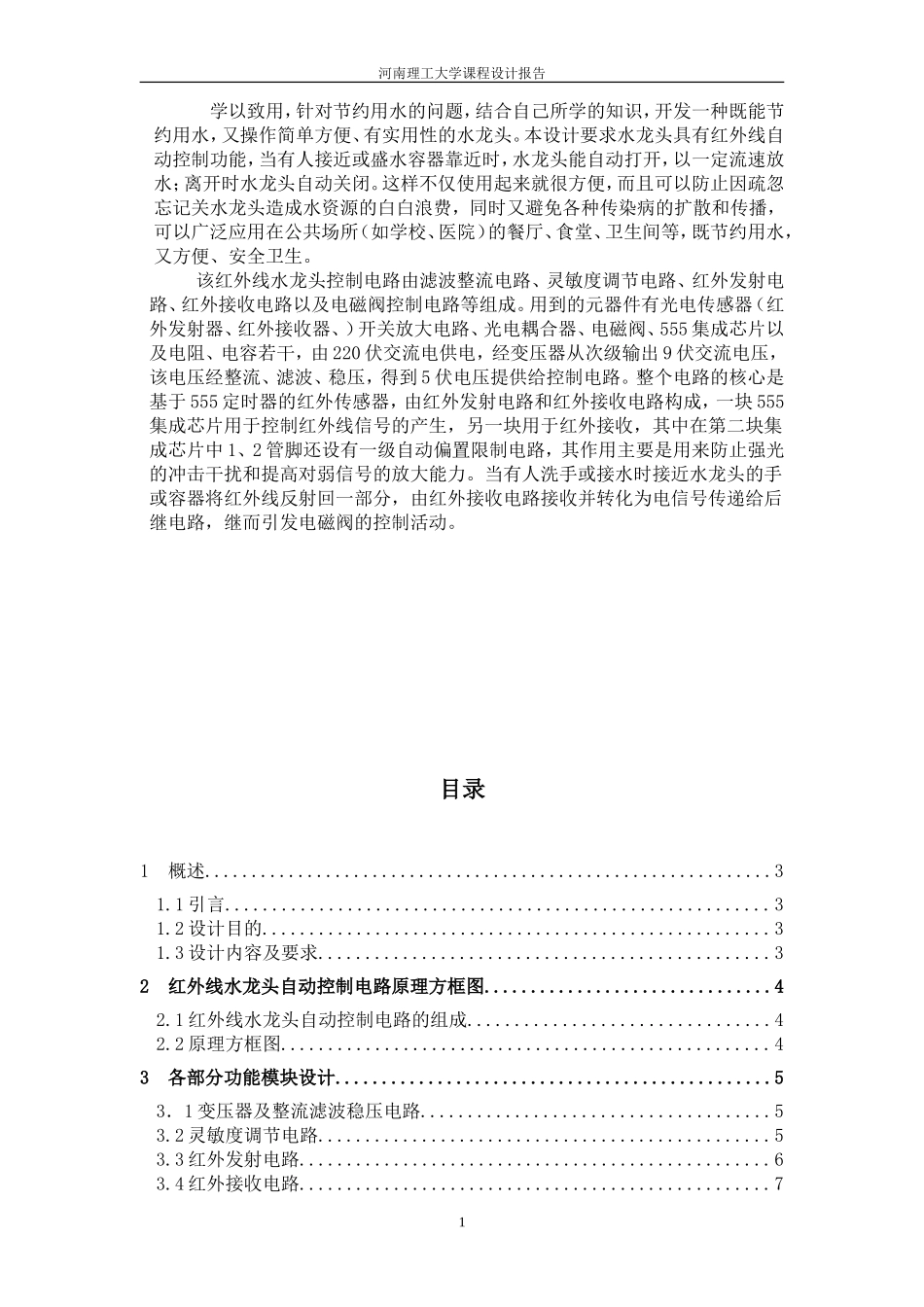

河南理工大学河南理工大学电子技术课程设计报告红外线水龙头控制电路所在学院：电气工程与自动化学院姓名：郑凯宁学号：310608020631专业班级：自动化06-6班指导老师：2009年1月8日摘要水是生命之源，然而地球上能够直接供人们使用的淡水资源却很贫乏，而且分布不均，特别是随着经济的发展，无论是在农业还是在工业方面对淡水的需求越来越大，所以我们应该大力提倡节约用水，寻求可持续发展。为此设计用红外线自动控制电路控制水龙头，从我们日常生活中减少水资源的浪费。河南理工大学课程设计报告学以致用，针对节约用水的问题，结合自己所学的知识，开发一种既能节约用水，又操作简单方便、有实用性的水龙头。本设计要求水龙头具有红外线自动控制功能，当有人接近或盛水容器靠近时，水龙头能自动打开，以一定流速放水；离开时水龙头自动关闭。这样不仅使用起来就很方便，而且可以防止因疏忽忘记关水龙头造成水资源的白白浪费，同时又避免各种传染病的扩散和传播，可以广泛应用在公共场所（如学校、医院）的餐厅、食堂、卫生间等，既节约用水，又方便、安全卫生。该红外线水龙头控制电路由滤波整流电路、灵敏度调节电路、红外发射电路、红外接收电路以及电磁阀控制电路等组成。用到的元器件有光电传感器（红外发射器、红外接收器、）开关放大电路、光电耦合器、电磁阀、555集成芯片以及电阻、电容若干，由220伏交流电供电，经变压器从次级输出9伏交流电压，该电压经整流、滤波、稳压，得到5伏电压提供给控制电路。整个电路的核心是基于555定时器的红外传感器，由红外发射电路和红外接收电路构成，一块555集成芯片用于控制红外线信号的产生，另一块用于红外接收，其中在第二块集成芯片中1、2管脚还设有一级自动偏置限制电路，其作用主要是用来防止强光的冲击干扰和提高对弱信号的放大能力。当有人洗手或接水时接近水龙头的手或容器将红外线反射回一部分，由红外接收电路接收并转化为电信号传递给后继电路，继而引发电磁阀的控制活动。目录1概述.............................................................31.1引言..........................................................31.2设计目的......................................................31.3设计内容及要求................................................32红外线水龙头自动控制电路原理方框图...............................42.1红外线水龙头自动控制电路的组成................................42.2原理方框图....................................................43各部分功能模块设计...............................................53．1变压器及整流滤波稳压电路.....................................53.2灵敏度调节电路................................................53.3红外发射电路..................................................63.4红外接收电路..................................................71河南理工大学课程设计报告3.5电磁阀控制电路................................................84电路元器件介绍...................................................94.1电路元件......................................................95遇到的问题及解决方法............................................116心得体会........................................................12参考文献：.........................................................12附录...............................................................131概述1.1引言水是生命之源，然而地球上能够直接供人们使用的淡水资源却很贫乏，而且分布不均，特别是随着经济的发展，无论是在农业还是在工业方面对淡水的需求越来越大，所以我们应该大力提倡节约用水，寻求可持续发展。为此设计用红外线自动控制电路控制水龙头，从我们日常生活中减少水资源的浪费。1.2设计目的1、掌握数字电路系统的分析和设计方法。2、能够运用所学知识，合理的选择使用集成电路元件组成电路。3、了解红外线水龙头自动控制的原理、组成...
