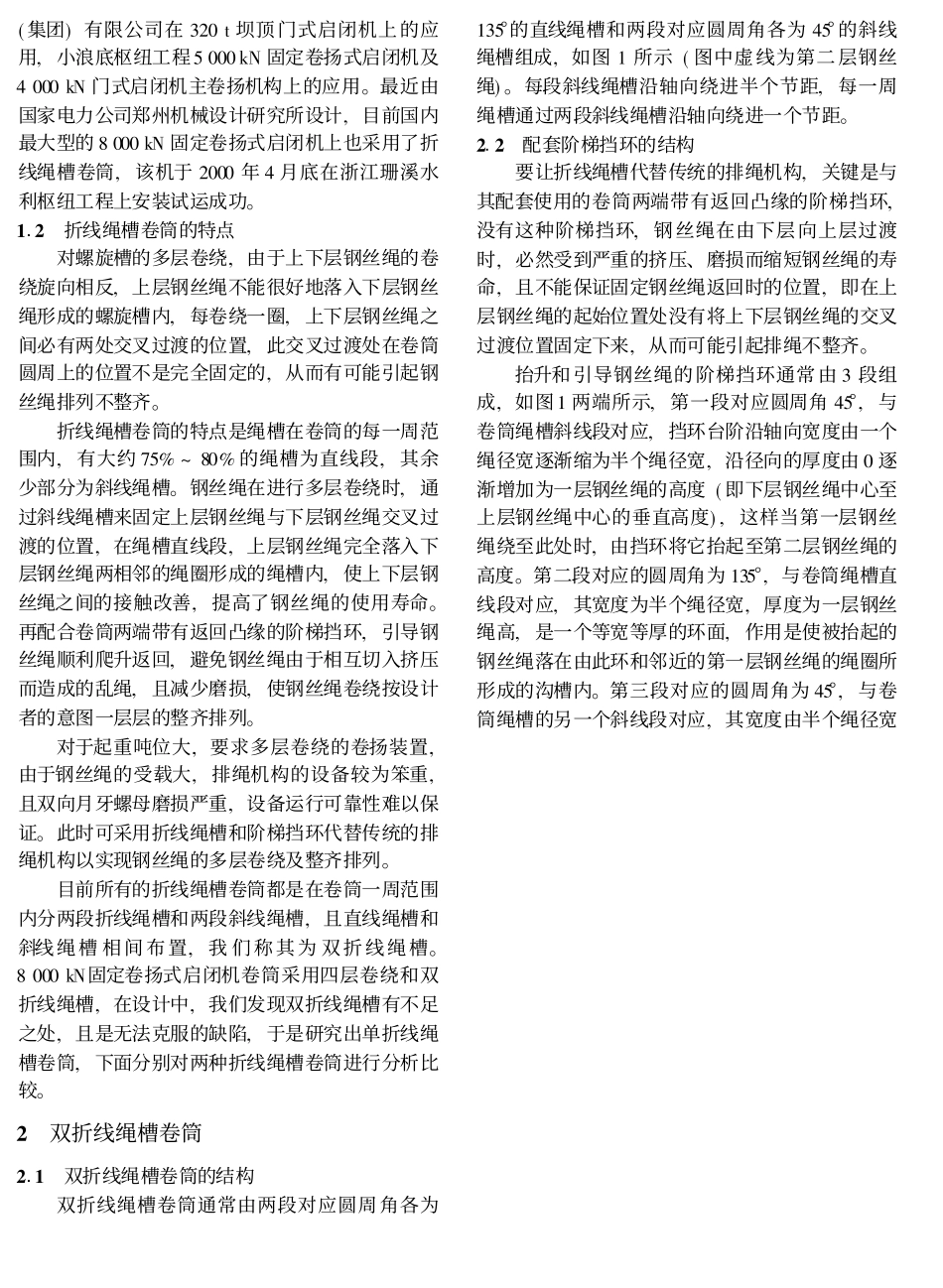

新产品#新技术折线绳槽卷筒国家电力公司郑州机械设计研究所胡水根河南省轻工业学校利歌摘要:通过比较两种折线绳槽的不同特点,得出在大型多层卷绕的卷扬装置中,折线绳槽可以代替传统的排绳机构,且单折线绳槽卷筒比双折线绳槽卷筒更适合多层卷绕,特别是对三层以上的多层卷绕。叙词:卷筒折线绳槽特点阶梯挡环Abstract:Thispapercomparesthefeaturesoftwotypesofdrumswithbrokenlinegrooves.Itisconcludedthat,forlargewinchingequipment,thebrokenlinegroovecansubstituteropeguider;andthedrumwithsinglebrokenlinegrooveismoresuit-ableformultilaywindingthanthedrumwithdoublebrokenlinegroove,especiallyforthreelaysormorewinding.Keywords:DrumBrokenlinegooveFeatureStependring随着卷扬装置的大型化,大型卷筒的应用越来越多,一种能使钢丝绳卷绕整齐排列的折线绳槽卷筒应用越来越广。1折线绳槽卷筒的应用及特点111折线绳槽卷筒的应用折线绳槽卷筒最早见于国外利巴斯公司专有的利巴斯装置中,其中利巴斯卷筒就是双折线绳槽卷筒,80年代引入我国,主要在矿山卷扬机和水工起重机械上应用。特别是近年来随着我国高坝建筑的发展,对数十米到上百米的高扬程大型启闭机的需求,折线绳槽卷筒的应用越来越多,例如在龙羊峡水库5000kN坝顶门式启闭机回转吊上的应用,安康水电站卷扬式启闭机中的应用,太原重型机械图5滑索的速度)距离计算曲线3滑索缓冲计算在滑索速度初步计算后,则需要进行缓冲器的设计计算。缓冲器吸收的能量应保证是终点速度值的115倍。缓冲力不应太大,对于立姿乘客,应保证乘客身体不发生较大幅度上摆或剧烈碰撞。首先应确定缓冲力,从而计算缓冲行程,然后选择缓冲方式,目前多采用弹簧缓冲,也有采用人力缓冲的。由于人力缓冲受人为因素影响较大,不能充分保证乘客安全。若必须采用,则应设10~15m以上的缓冲行程以保证乘客安全。同时考虑到乘客的心理、生理接受能力和缓冲的可靠性等因素,下滑的终点速度最大不超过5m/s。4结论(1)针对国内滑索设施安全问题较多的现状,应尽快制定相应规范以保证游客安全。(2)滑索阻力中,作用最大的是空气阻力。因此应在计算中考虑空气阻力,在选线时也应充分注意风向风速。(3)缓冲器缓冲能力应保证比计算的最大终点速度大115倍,才能保证完全吸收乘客到达终点时的动能。而缓冲加速度应控制在一定范围内。姓名:周军宏地址:北京市东城区雍和宫大街52号邮编:100007)12)5起重运输机械62001(1)(集团)有限公司在320t坝顶门式启闭机上的应用,小浪底枢纽工程5000kN固定卷扬式启闭机及4000kN门式启闭机主卷扬机构上的应用。最近由国家电力公司郑州机械设计研究所设计,目前国内最大型的8000kN固定卷扬式启闭机上也采用了折线绳槽卷筒,该机于2000年4月底在浙江珊溪水利枢纽工程上安装试运成功。112折线绳槽卷筒的特点对螺旋槽的多层卷绕,由于上下层钢丝绳的卷绕旋向相反,上层钢丝绳不能很好地落入下层钢丝绳形成的螺旋槽内,每卷绕一圈,上下层钢丝绳之间必有两处交叉过渡的位置,此交叉过渡处在卷筒圆周上的位置不是完全固定的,从而有可能引起钢丝绳排列不整齐。折线绳槽卷筒的特点是绳槽在卷筒的每一周范围内,有大约75%~80%的绳槽为直线段,其余少部分为斜线绳槽。钢丝绳在进行多层卷绕时,通过斜线绳槽来固定上层钢丝绳与下层钢丝绳交叉过渡的位置,在绳槽直线段,上层钢丝绳完全落入下层钢丝绳两相邻的绳圈形成的绳槽内,使上下层钢丝绳之间的接触改善,提高了钢丝绳的使用寿命。再配合卷筒两端带有返回凸缘的阶梯挡环,引导钢丝绳顺利爬升返回,避免钢丝绳由于相互切入挤压而造成的乱绳,且减少磨损,使钢丝绳卷绕按设计者的意图一层层的整齐排列。对于起重吨位大,要求多层卷绕的卷扬装置,由于钢丝绳的受载大,排绳机构的设备较为笨重,且双向月牙螺母磨损严重,设备运行可靠性难以保证。此时可采用折线绳槽和阶梯挡环代替传统的排绳机构以实现钢丝绳的多层卷绕及整齐排列。目前所有的折线绳槽卷筒都是在卷筒一周范围内分两段折线绳槽和两段斜线绳槽,且直线绳槽和斜线绳槽相间布置,我们称其为双折线绳槽。8000kN固定卷扬式启闭机卷筒采用四层卷绕和双折线绳槽,在设计中,我们发...
