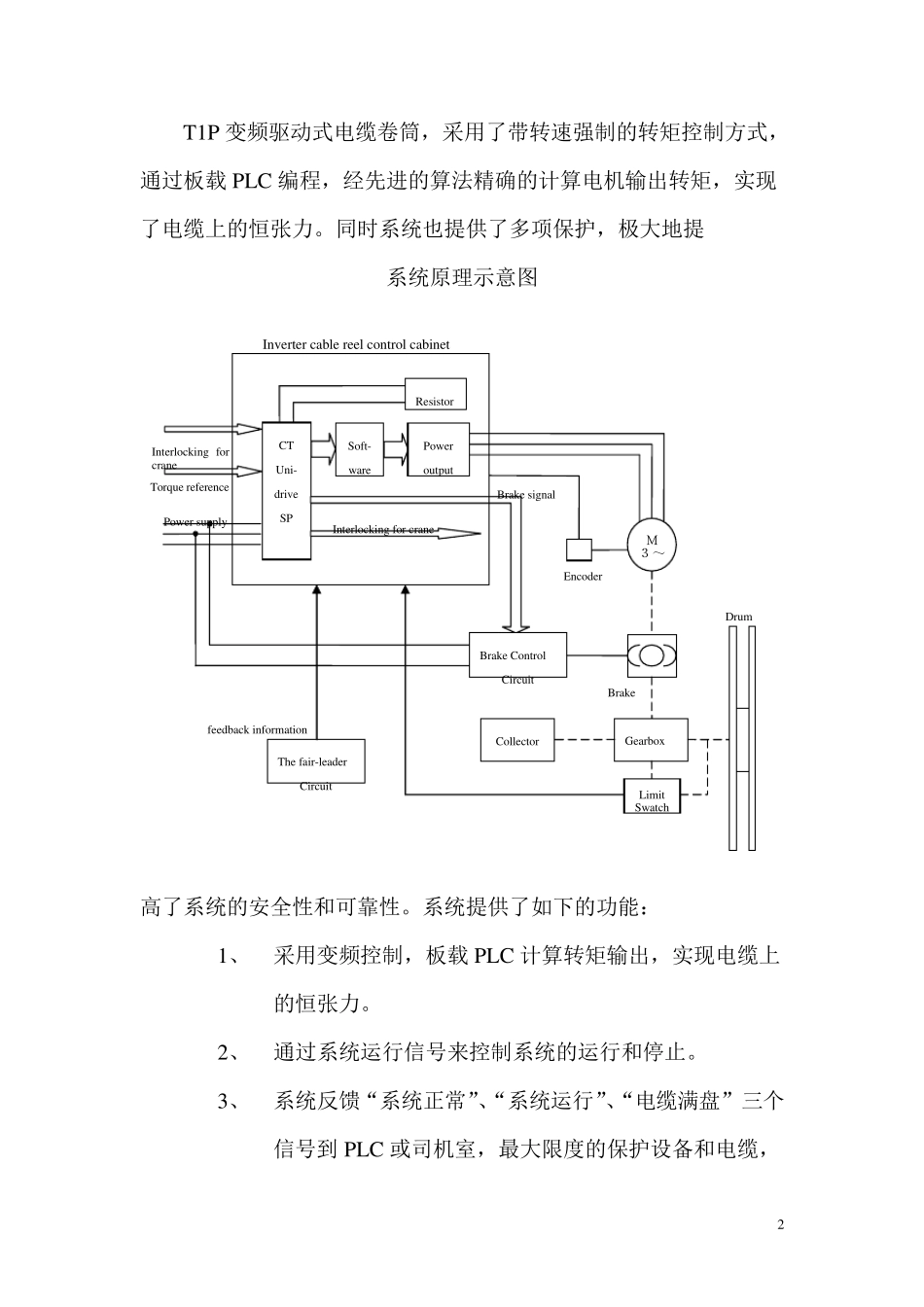

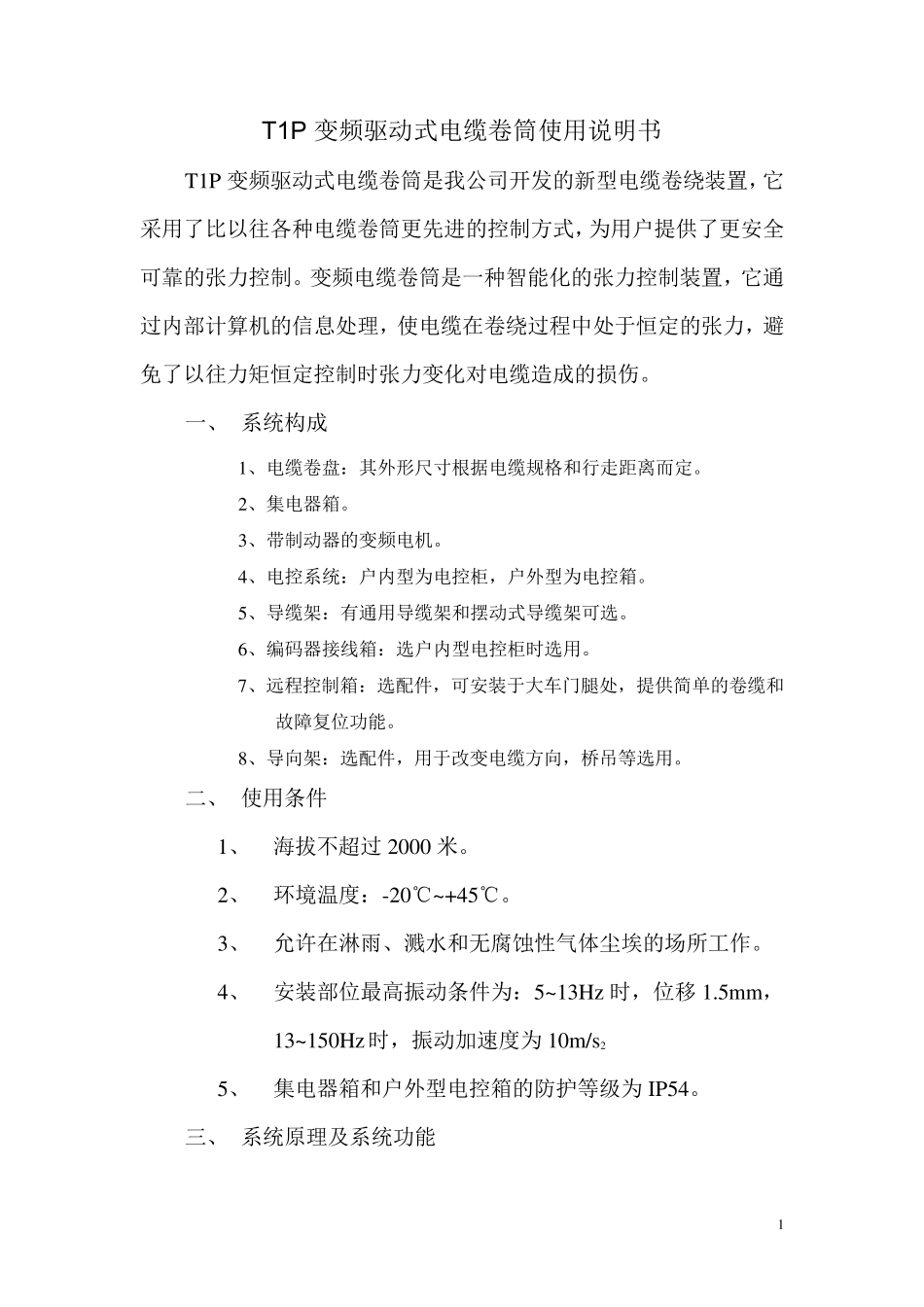

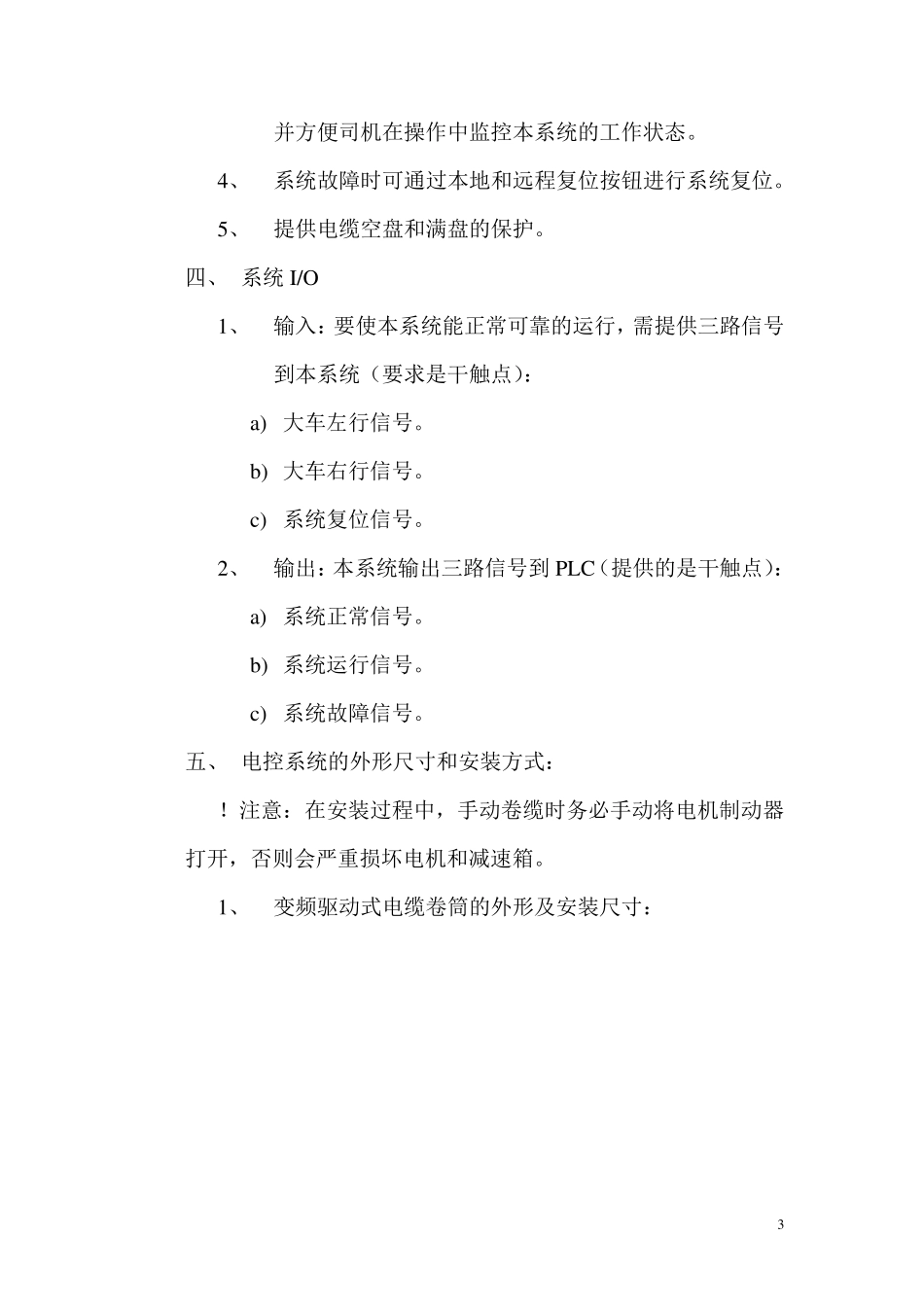

1 T1P 变频驱动式电缆卷筒使用说明书 T1P 变频驱动式电缆卷筒是我公司开发的新型电缆卷绕装置，它采用了比以往各种电缆卷筒更先进的控制方式，为用户提供了更安全可靠的张力控制。变频电缆卷筒是一种智能化的张力控制装置，它通过内部计算机的信息处理，使电缆在卷绕过程中处于恒定的张力，避免了以往力矩恒定控制时张力变化对电缆造成的损伤。 一、 系统构成 1、电缆卷盘：其外形尺寸根据电缆规格和行走距离而定。 2、集电器箱。 3、带制动器的变频电机。 4、电控系统：户内型为电控柜，户外型为电控箱。 5、导缆架：有通用导缆架和摆动式导缆架可选。 6、编码器接线箱：选户内型电控柜时选用。 7、远程控制箱：选配件，可安装于大车门腿处，提供简单的卷缆和故障复位功能。 8、导向架：选配件，用于改变电缆方向，桥吊等选用。 二、 使用条件 1、 海拔不超过 2000 米。 2、 环境温度：-20℃~+45℃。 3、 允许在淋雨、溅水和无腐蚀性气体尘埃的场所工作。 4、 安装部位最高振动条件为：5~13Hz 时，位移 1.5mm，13~150Hz 时，振动加速度为 10m/s2 5、 集电器箱和户外型电控箱的防护等级为 IP54。 三、 系统原理及系统功能 2 T1P 变频驱动式电缆卷筒，采用了带转速强制的转矩控制方式，通过板载PLC 编程，经先进的算法精确的计算电机输出转矩，实现了电缆上的恒张力。同时系统也提供了多项保护，极大地提 系统原理示意图 高了系统的安全性和可靠性。系统提供了如下的功能： 1、 采用变频控制，板载PLC 计算转矩输出，实现电缆上的恒张力。 2、 通过系统运行信号来控制系统的运行和停止。 3、 系统反馈“系统正常”、“系统运行”、“电缆满盘”三个信号到 PLC 或司机室，最大限度的保护设备和电缆，CT Uni- drive SP Soft- ware Power output Brake Control Circuit Ｍ ３～ Encoder Gearbox Collector Drum Resistor Power supply Brake signal Brake Torque reference Interlocking for crane Interlocking for crane Inverter cable reel control cabinet The fair-leader Circuit feedback information Limit Swatch 3 并方便司机在操作中监控本系统的工作状态。 4、 系统故障时可通过本地和远程复位按钮进行系统复位。 5、 提供电缆空盘和满盘的保护。 四、 系统I/O 1、 输入：要使本系统能正常可靠的运行，需提供三路信号到本系统（...
