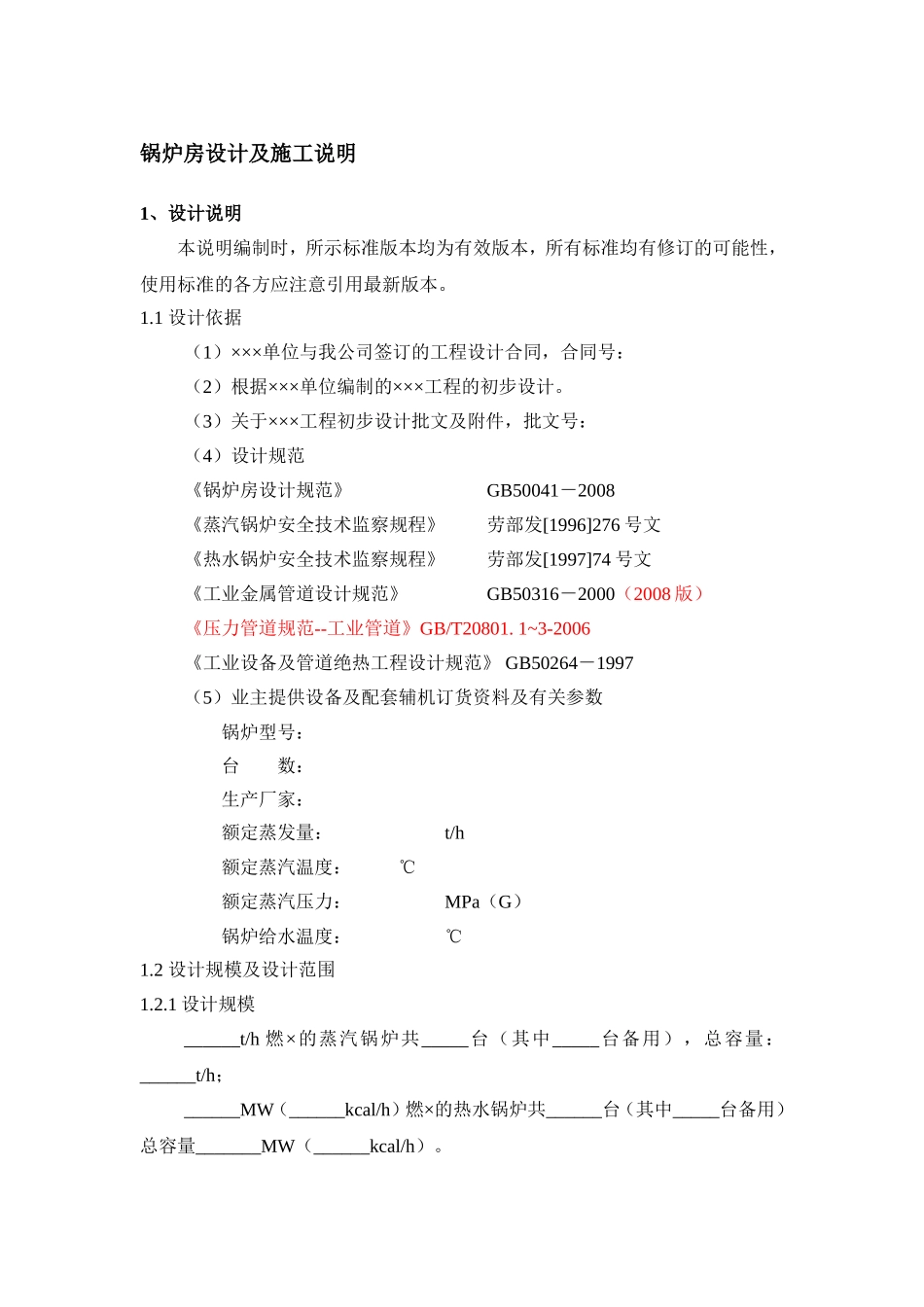

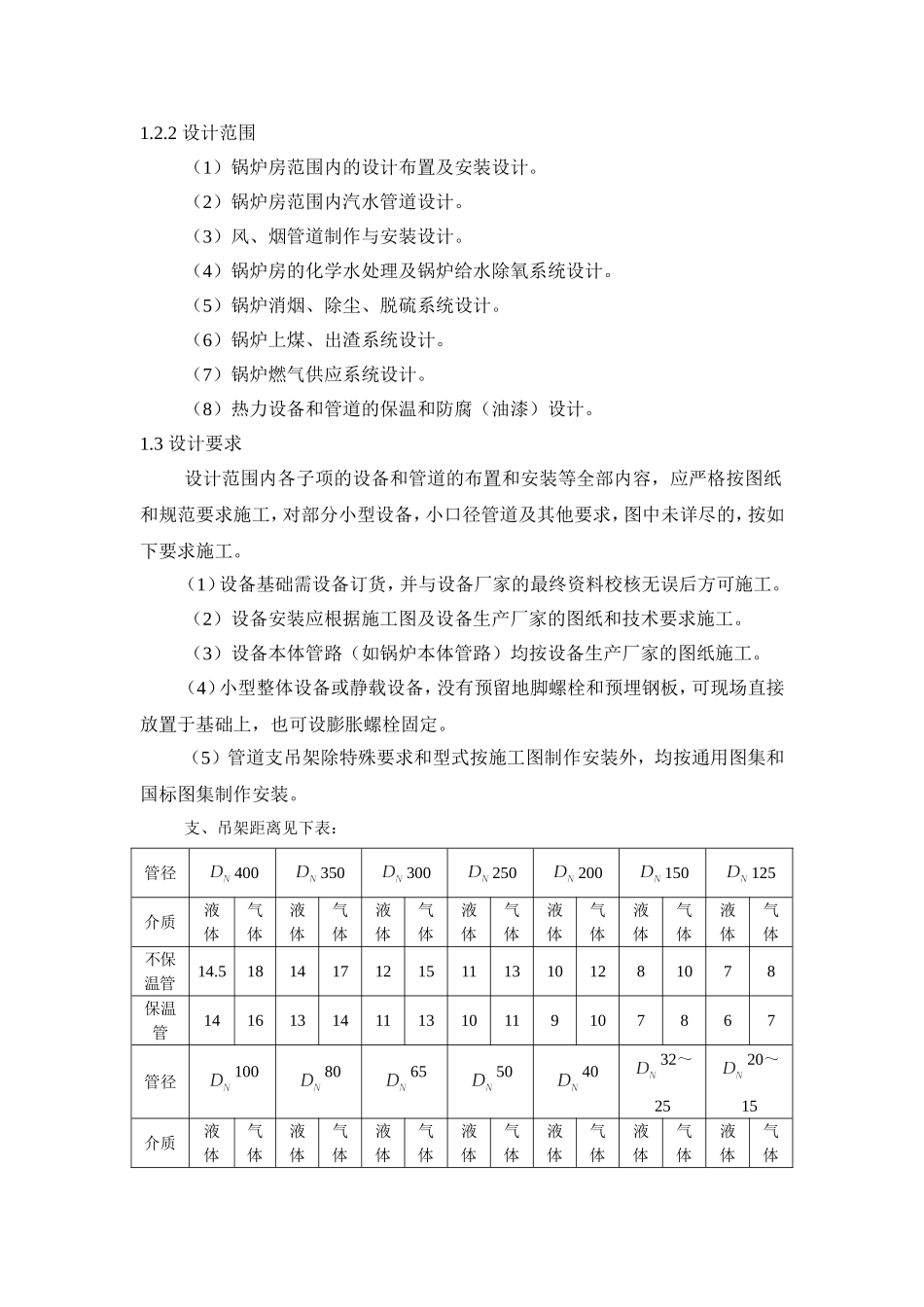

锅炉房设计及施工说明1、设计说明本说明编制时，所示标准版本均为有效版本，所有标准均有修订的可能性，使用标准的各方应注意引用最新版本。1.1设计依据（1）×××单位与我公司签订的工程设计合同，合同号：（2）根据×××单位编制的×××工程的初步设计。（3）关于×××工程初步设计批文及附件，批文号：（4）设计规范《锅炉房设计规范》GB50041－2008《蒸汽锅炉安全技术监察规程》劳部发[1996]276号文《热水锅炉安全技术监察规程》劳部发[1997]74号文《工业金属管道设计规范》GB50316－2000（2008版）《压力管道规范--工业管道》GB/T20801.1~3-2006《工业设备及管道绝热工程设计规范》GB50264－1997（5）业主提供设备及配套辅机订货资料及有关参数锅炉型号：台数：生产厂家：额定蒸发量：t/h额定蒸汽温度：℃额定蒸汽压力：MPa（G）锅炉给水温度：℃1.2设计规模及设计范围1.2.1设计规模______t/h燃×的蒸汽锅炉共_____台（其中_____台备用），总容量：______t/h；______MW（______kcal/h）燃×的热水锅炉共______台（其中_____台备用）总容量_______MW（______kcal/h）。1.2.2设计范围（1）锅炉房范围内的设计布置及安装设计。（2）锅炉房范围内汽水管道设计。（3）风、烟管道制作与安装设计。（4）锅炉房的化学水处理及锅炉给水除氧系统设计。（5）锅炉消烟、除尘、脱硫系统设计。（6）锅炉上煤、出渣系统设计。（7）锅炉燃气供应系统设计。（8）热力设备和管道的保温和防腐（油漆）设计。1.3设计要求设计范围内各子项的设备和管道的布置和安装等全部内容，应严格按图纸和规范要求施工，对部分小型设备，小口径管道及其他要求，图中未详尽的，按如下要求施工。（1）设备基础需设备订货，并与设备厂家的最终资料校核无误后方可施工。（2）设备安装应根据施工图及设备生产厂家的图纸和技术要求施工。（3）设备本体管路（如锅炉本体管路）均按设备生产厂家的图纸施工。（4）小型整体设备或静载设备，没有预留地脚螺栓和预埋钢板，可现场直接放置于基础上，也可设膨胀螺栓固定。（5）管道支吊架除特殊要求和型式按施工图制作安装外，均按通用图集和国标图集制作安装。支、吊架距离见下表：管径400350300250200150125介质液体气体液体气体液体气体液体气体液体气体液体气体液体气体不保温管14.518141712151113101281078保温管14161314111310119107867管径1008065504032～2520～15介质液体气体液体气体液体气体液体气体液体气体液体气体液体气体不保温管6.57.55.56.556.04.553.543.03.52.53保温管66554.54.54.04.03.53.53.0322.0（6）管道弯头除图中指明弯曲半径和特殊管材外，较大的冷却水管弯头采用焊接弯头，弯曲半径为管道外径的1.5倍。ABS管采用专用弯头，其它均采用压制弯头，弯曲半径为管道外径的1.5倍。（7）管道的种类和材质以材料明细表为准。（8）管道连接：DN≤100的焊接钢管采用镀锌钢管，管螺纹连接。ABS管采用特种胶粘接。其余管道除与采用法兰连接外，均采用焊接。（8）仪表检测的测点接口，图中未标出，请按系统图位置和仪表接口规格现场开孔安装。（10）管道设计参数及压力管道类别管道名称设计压力MPa（G）设计温度℃压力管道类别管道名称设计压力MPa（G）设计温度℃压力管道类别过热蒸汽管饱和蒸汽管锅炉排污管低压蒸汽(减温减压后)锅炉给水管二次蒸汽管冷凝水管锅炉给水泵返回水管疏水、放水、放气除氧水管冷却水管除盐水管压缩空气管工业用水管磷酸盐溶液管冲灰水管2施工说明2.1施工及验收标准及规范（1）工业锅炉安装工程施工及验收规范GB50273－2009（2）机械设备安装工程施工及验收通用规范GB50231－2009（3）连续输送设备安装工程施工及验收规范GB50270－2010（4）压缩机、风机、泵安装工程施工及验收规范GB50275－2010（5）现场设备、工业管道焊接工程施工规范GB50236－2011（6）工业金属管道工程施工规范GB50235－2010（7）压力管道规范--工业管道GB/T20801.4~6-2006（8）工业设备、管道防腐蚀工程施工及验收规范HGJ229-1991（9）工业设备及管道绝热工程施工规范GB50126－2008(10)工业金属管道工程施工质量验收规范》GB50184－2011（11）设备生产厂家...
