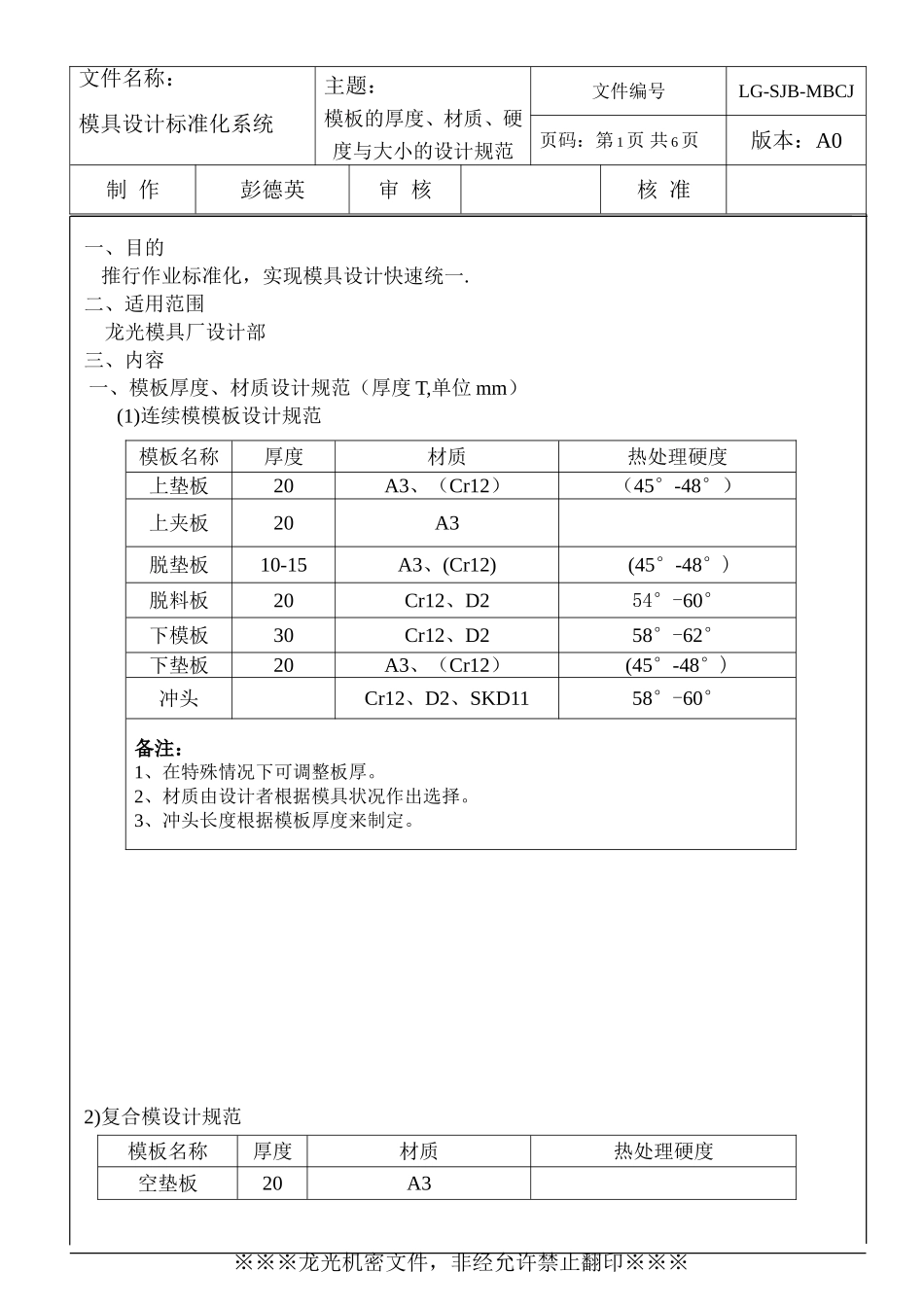

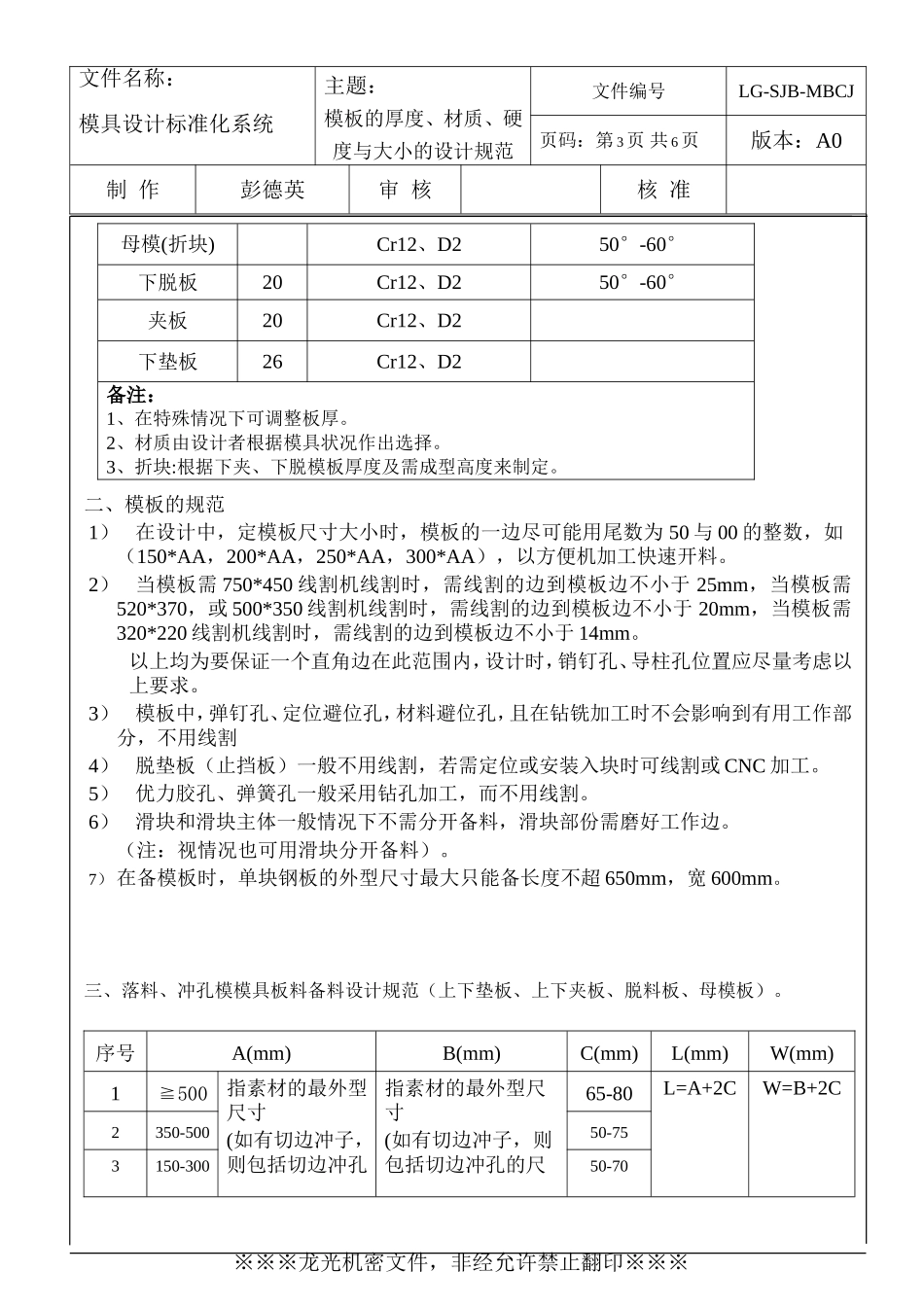

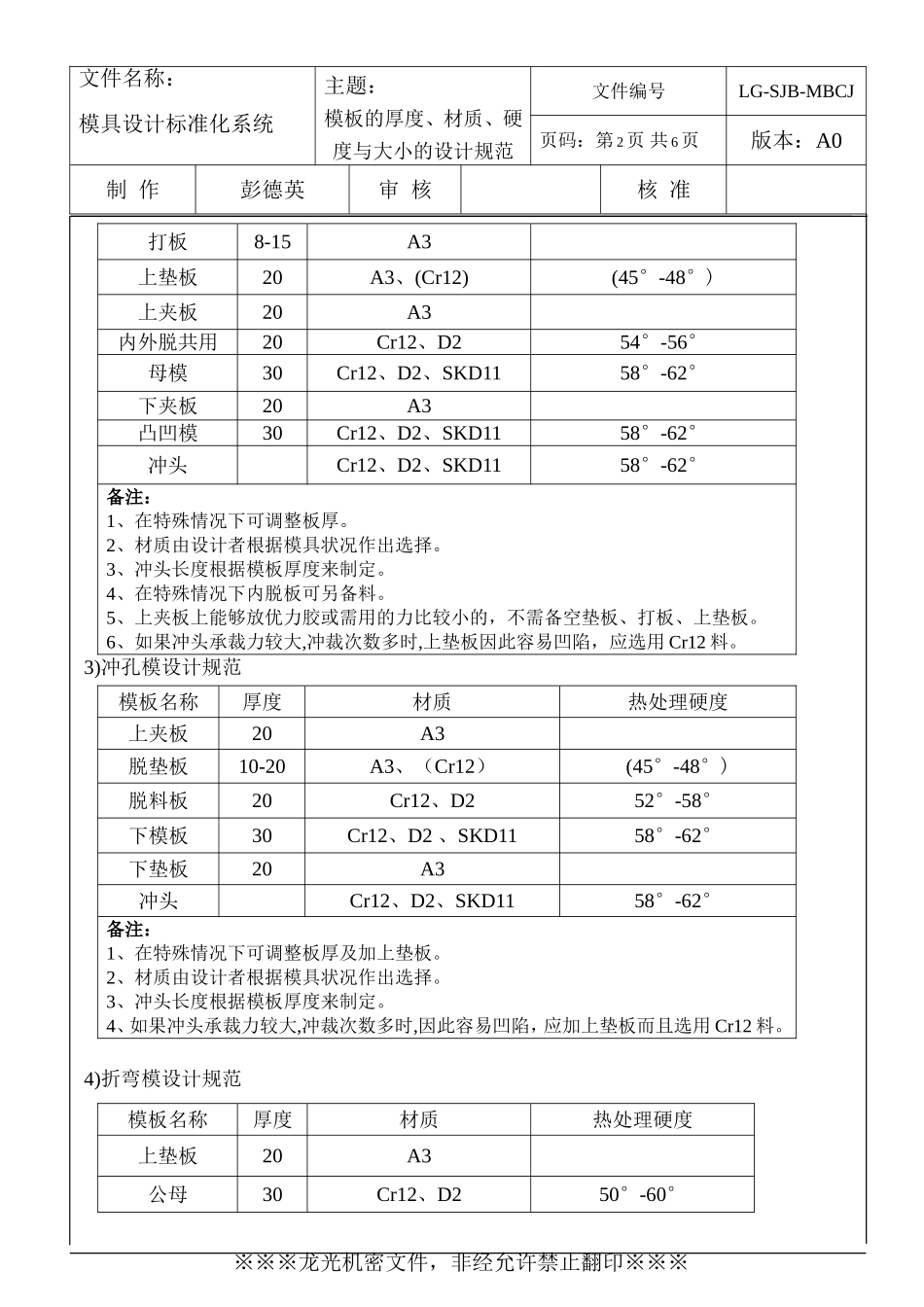

文件名称：模具设计标准化系统主题：模板的厚度、材质、硬度与大小的设计规范文件编号LG-SJB-MBCJ页码：第1页共6页版本：A0制作彭德英审核核准一、目的推行作业标准化，实现模具设计快速统一.二、适用范围龙光模具厂设计部三、内容一、模板厚度、材质设计规范（厚度T,单位mm）(1)连续模模板设计规范模板名称厚度材质热处理硬度上垫板20A3、（Cr12）（45°-48°）上夹板20A3脱垫板10-15A3、(Cr12)(45°-48°)脱料板20Cr12、D254°-60°下模板30Cr12、D258°-62°下垫板20A3、（Cr12）(45°-48°)冲头Cr12、D2、SKD1158°-60°备注：1、在特殊情况下可调整板厚。2、材质由设计者根据模具状况作出选择。3、冲头长度根据模板厚度来制定。2)复合模设计规范模板名称厚度材质热处理硬度空垫板20A3※※※龙光机密文件，非经允许禁止翻印※※※文件名称：模具设计标准化系统主题：模板的厚度、材质、硬度与大小的设计规范文件编号LG-SJB-MBCJ页码：第2页共6页版本：A0制作彭德英审核核准打板8-15A3上垫板20A3、(Cr12)(45°-48°)上夹板20A3内外脱共用20Cr12、D254°-56°母模30Cr12、D2、SKD1158°-62°下夹板20A3凸凹模30Cr12、D2、SKD1158°-62°冲头Cr12、D2、SKD1158°-62°备注：1、在特殊情况下可调整板厚。2、材质由设计者根据模具状况作出选择。3、冲头长度根据模板厚度来制定。4、在特殊情况下内脱板可另备料。5、上夹板上能够放优力胶或需用的力比较小的，不需备空垫板、打板、上垫板。6、如果冲头承裁力较大,冲裁次数多时,上垫板因此容易凹陷，应选用Cr12料。3)冲孔模设计规范模板名称厚度材质热处理硬度上夹板20A3脱垫板10-20A3、（Cr12）(45°-48°)脱料板20Cr12、D252°-58°下模板30Cr12、D2、SKD1158°-62°下垫板20A3冲头Cr12、D2、SKD1158°-62°备注：1、在特殊情况下可调整板厚及加上垫板。2、材质由设计者根据模具状况作出选择。3、冲头长度根据模板厚度来制定。4、如果冲头承裁力较大,冲裁次数多时,因此容易凹陷，应加上垫板而且选用Cr12料。4)折弯模设计规范模板名称厚度材质热处理硬度上垫板20A3公母30Cr12、D250°-60°※※※龙光机密文件，非经允许禁止翻印※※※文件名称：模具设计标准化系统主题：模板的厚度、材质、硬度与大小的设计规范文件编号LG-SJB-MBCJ页码：第3页共6页版本：A0制作彭德英审核核准母模(折块)Cr12、D250°-60°下脱板20Cr12、D250°-60°夹板20Cr12、D2下垫板26Cr12、D2备注：1、在特殊情况下可调整板厚。2、材质由设计者根据模具状况作出选择。3、折块:根据下夹、下脱模板厚度及需成型高度来制定。二、模板的规范1）在设计中，定模板尺寸大小时，模板的一边尽可能用尾数为50与00的整数，如（150*AA，200*AA，250*AA，300*AA），以方便机加工快速开料。2）当模板需750*450线割机线割时，需线割的边到模板边不小于25mm，当模板需520*370，或500*350线割机线割时，需线割的边到模板边不小于20mm，当模板需320*220线割机线割时，需线割的边到模板边不小于14mm。以上均为要保证一个直角边在此范围内，设计时，销钉孔、导柱孔位置应尽量考虑以上要求。3）模板中，弹钉孔、定位避位孔，材料避位孔，且在钻铣加工时不会影响到有用工作部分，不用线割4）脱垫板（止挡板）一般不用线割，若需定位或安装入块时可线割或CNC加工。5）优力胶孔、弹簧孔一般采用钻孔加工，而不用线割。6）滑块和滑块主体一般情况下不需分开备料，滑块部份需磨好工作边。（注：视情况也可用滑块分开备料）。7）在备模板时，单块钢板的外型尺寸最大只能备长度不超650mm，宽600mm。三、落料、冲孔模模具板料备料设计规范（上下垫板、上下夹板、脱料板、母模板）。序号A(mm)B(mm)C(mm)L(mm)W(mm)1≧500指素材的最外型尺寸(如有切边冲子，则包括切边冲孔指素材的最外型尺寸(如有切边冲子，则包括切边冲孔的尺65-80L=A+2CW=B+2C2350-50050-753150-30050-70※※※龙光机密文件，非经允许禁止翻印※※※文件名称：模具设计标准化系统主题：模板的厚度、材质、硬度与大小的设计规范文件编号LG-SJB-MBCJ页码：第4页共6页版本：A0制作彭德英审核核准的尺寸)寸)4≦15050-60注：根据本...
