环氧地坪 技术要求VIP免费

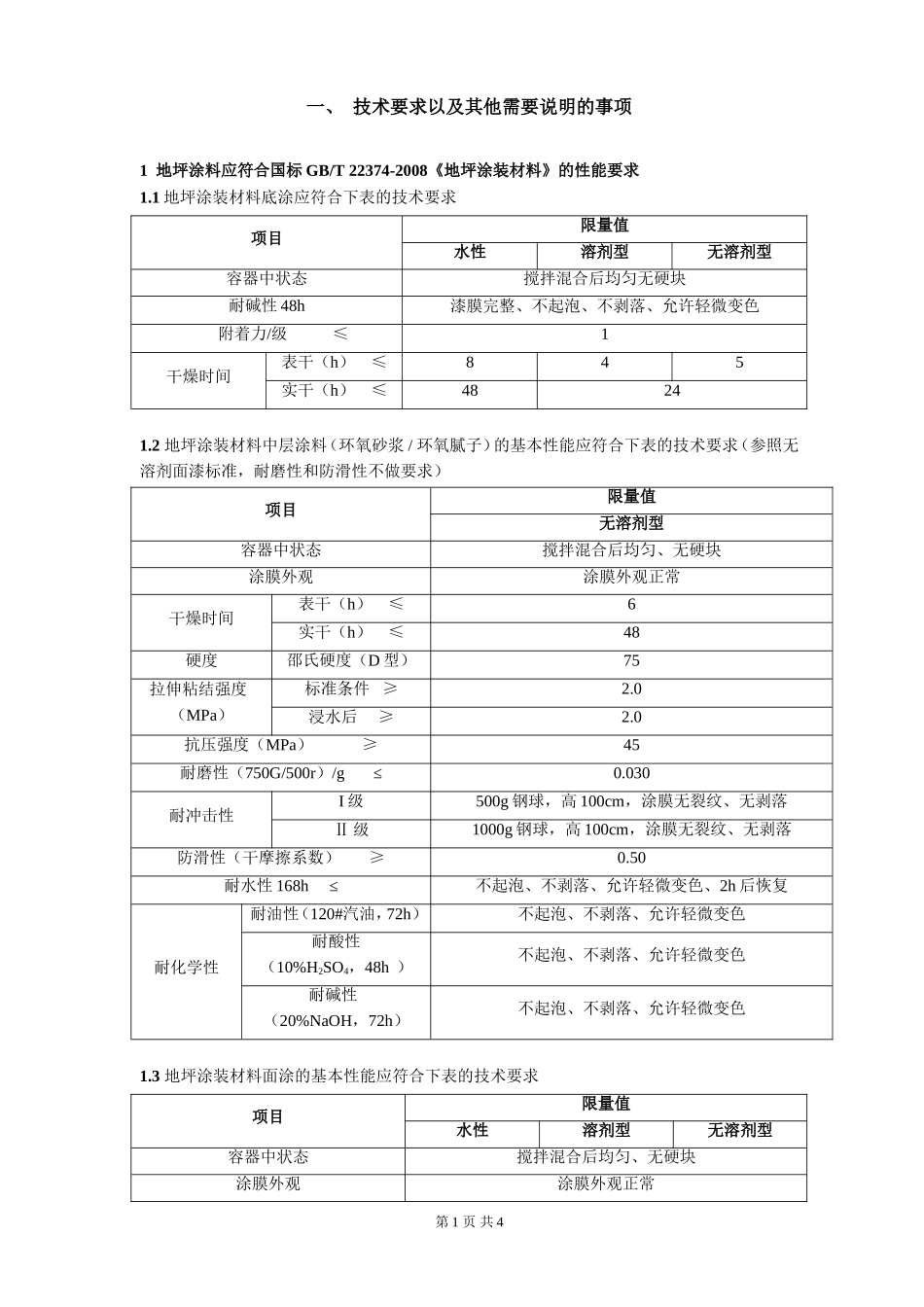

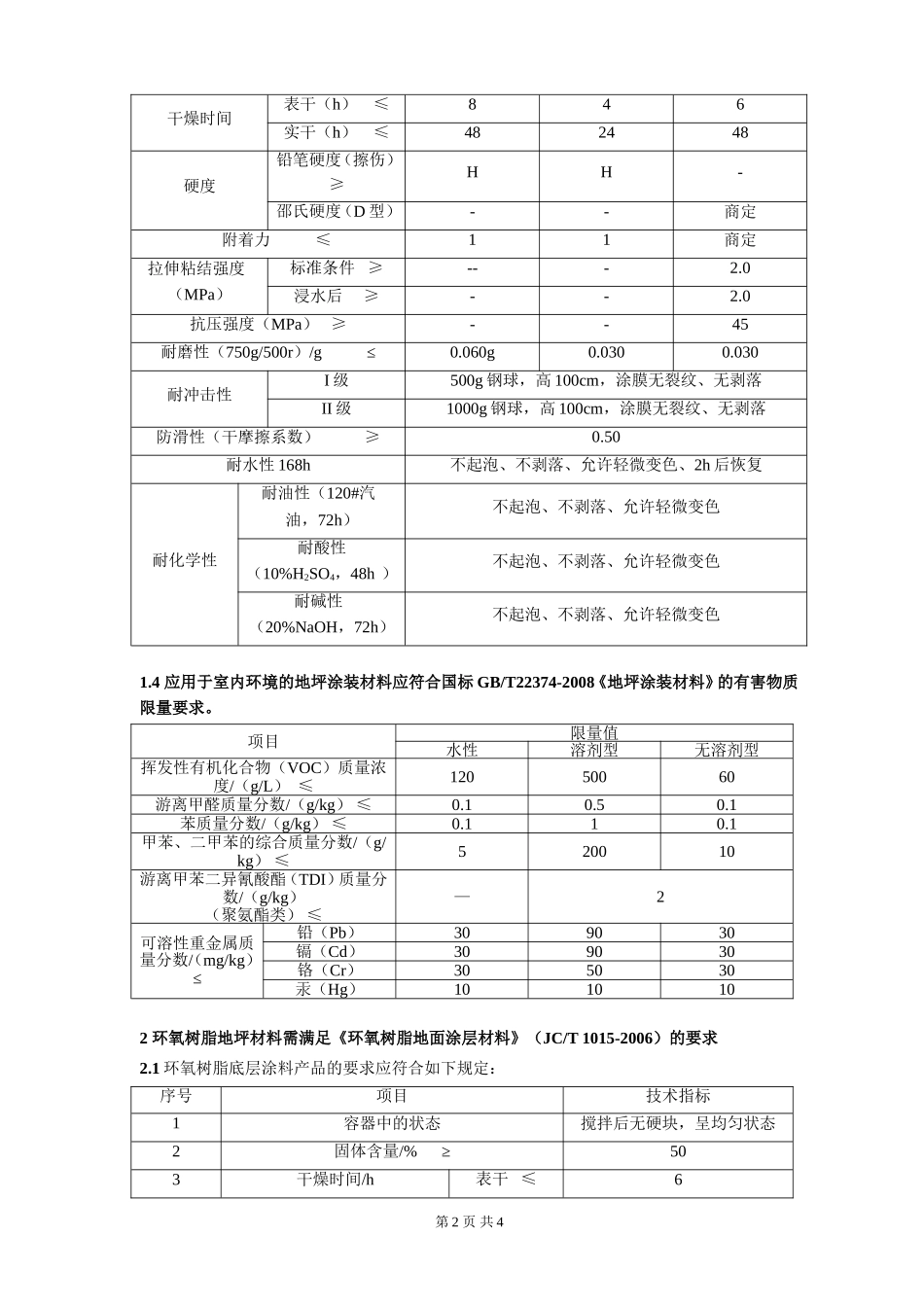

一、技术要求以及其他需要说明的事项1地坪涂料应符合国标GB/T22374-2008《地坪涂装材料》的性能要求1.1地坪涂装材料底涂应符合下表的技术要求项目限量值水性溶剂型无溶剂型容器中状态搅拌混合后均匀无硬块耐碱性48h漆膜完整、不起泡、不剥落、允许轻微变色附着力/级≤1干燥时间表干（h）≤845实干（h）≤48241.2地坪涂装材料中层涂料（环氧砂浆/环氧腻子）的基本性能应符合下表的技术要求（参照无溶剂面漆标准，耐磨性和防滑性不做要求）项目限量值无溶剂型容器中状态搅拌混合后均匀、无硬块涂膜外观涂膜外观正常干燥时间表干（h）≤6实干（h）≤48硬度邵氏硬度（D型）75拉伸粘结强度（MPa）标准条件≥2.0浸水后≥2.0抗压强度（MPa）≥45耐磨性（750G/500r）/g≤0.030耐冲击性I级500g钢球，高100cm，涂膜无裂纹、无剥落Ⅱ级1000g钢球，高100cm，涂膜无裂纹、无剥落防滑性（干摩擦系数）≥0.50耐水性168h≤不起泡、不剥落、允许轻微变色、2h后恢复耐化学性耐油性（120#汽油，72h）不起泡、不剥落、允许轻微变色耐酸性（10%H2SO4，48h）不起泡、不剥落、允许轻微变色耐碱性（20%NaOH，72h）不起泡、不剥落、允许轻微变色1.3地坪涂装材料面涂的基本性能应符合下表的技术要求项目限量值水性溶剂型无溶剂型容器中状态搅拌混合后均匀、无硬块涂膜外观涂膜外观正常第1页共4干燥时间表干（h）≤846实干（h）≤482448硬度铅笔硬度（擦伤）≥HH-邵氏硬度（D型）--商定附着力≤11商定拉伸粘结强度（MPa）标准条件≥---2.0浸水后≥--2.0抗压强度（MPa）≥--45耐磨性（750g/500r）/g≤0.060g0.0300.030耐冲击性I级500g钢球，高100cm，涂膜无裂纹、无剥落II级1000g钢球，高100cm，涂膜无裂纹、无剥落防滑性（干摩擦系数）≥0.50耐水性168h不起泡、不剥落、允许轻微变色、2h后恢复耐化学性耐油性（120#汽油，72h）不起泡、不剥落、允许轻微变色耐酸性（10%H2SO4，48h）不起泡、不剥落、允许轻微变色耐碱性（20%NaOH，72h）不起泡、不剥落、允许轻微变色1.4应用于室内环境的地坪涂装材料应符合国标GB/T22374-2008《地坪涂装材料》的有害物质限量要求。项目限量值水性溶剂型无溶剂型挥发性有机化合物（VOC）质量浓度/（g/L）≤12050060游离甲醛质量分数/（g/kg）≤0.10.50.1苯质量分数/（g/kg）≤0.110.1甲苯、二甲苯的综合质量分数/（g/kg）≤520010游离甲苯二异氰酸酯（TDI）质量分数/（g/kg）（聚氨酯类）≤—2可溶性重金属质量分数/（mg/kg）≤铅（Pb）309030镉（Cd）309030铬（Cr）305030汞（Hg）1010102环氧树脂地坪材料需满足《环氧树脂地面涂层材料》（JC/T1015-2006）的要求2.1环氧树脂底层涂料产品的要求应符合如下规定：序号项目技术指标1容器中的状态搅拌后无硬块，呈均匀状态2固体含量/%≥503干燥时间/h表干≤6第2页共4实干≤2447d拉伸粘结强度/MPa≥2.02.2自流平环氧树脂地面涂层材料产品的要求：序号项目技术指标1容器中的状态搅拌后无硬块，呈均匀状态2涂膜外观平整、无折皱、针孔、气泡等缺陷3固体含量/%≥95流动度/mm≥1404干燥时间/h表干≤8实干≤247d抗压强度/MPa≥6087d拉伸粘结强度/MPa≥2.0邵氏硬度（D型）≥70抗冲击性，∮60mm，1000g的钢球涂膜无裂纹、无剥落耐磨性/g≤0.1510耐化学性15%的NaOH溶液涂膜完整，不起泡、不剥落，允许轻微变色10%的HCl的溶液120#溶剂汽油2.3薄涂型环氧树脂地面涂层材料要求序号项目技术指标1容器中的状态搅拌后无硬块，呈均匀状态2涂膜外观平整、无刷痕、折皱、针孔、气泡等缺陷3固体含量/%≥604干燥时间/h表干≤6实干≤245铅笔硬度/H≥36抗冲击性，∮50mm，500g的钢球涂膜无裂纹、无剥落7耐磨性/g≤0.287d拉伸粘结强度/MPa≥2.09耐水性涂膜完整，不起泡、不剥落、允许轻微变色10耐化学性15%的NaOH溶液涂膜完整，不起泡、不剥落，允许轻微变色10%的HCl的溶液120#溶剂汽油3环氧树脂自流平涂料制成品的试验方法应符合下列规定：第3页共43.1环氧树脂自流平涂料制成品附着力的测定，应按现行国家标准《色漆和清漆拉开法附着力试验》GB/T521的有关规定执行。3.2环氧树脂自流平涂料制成品抗压强度的测定，应按现行国家标准《建筑防腐蚀工程施工及验...
