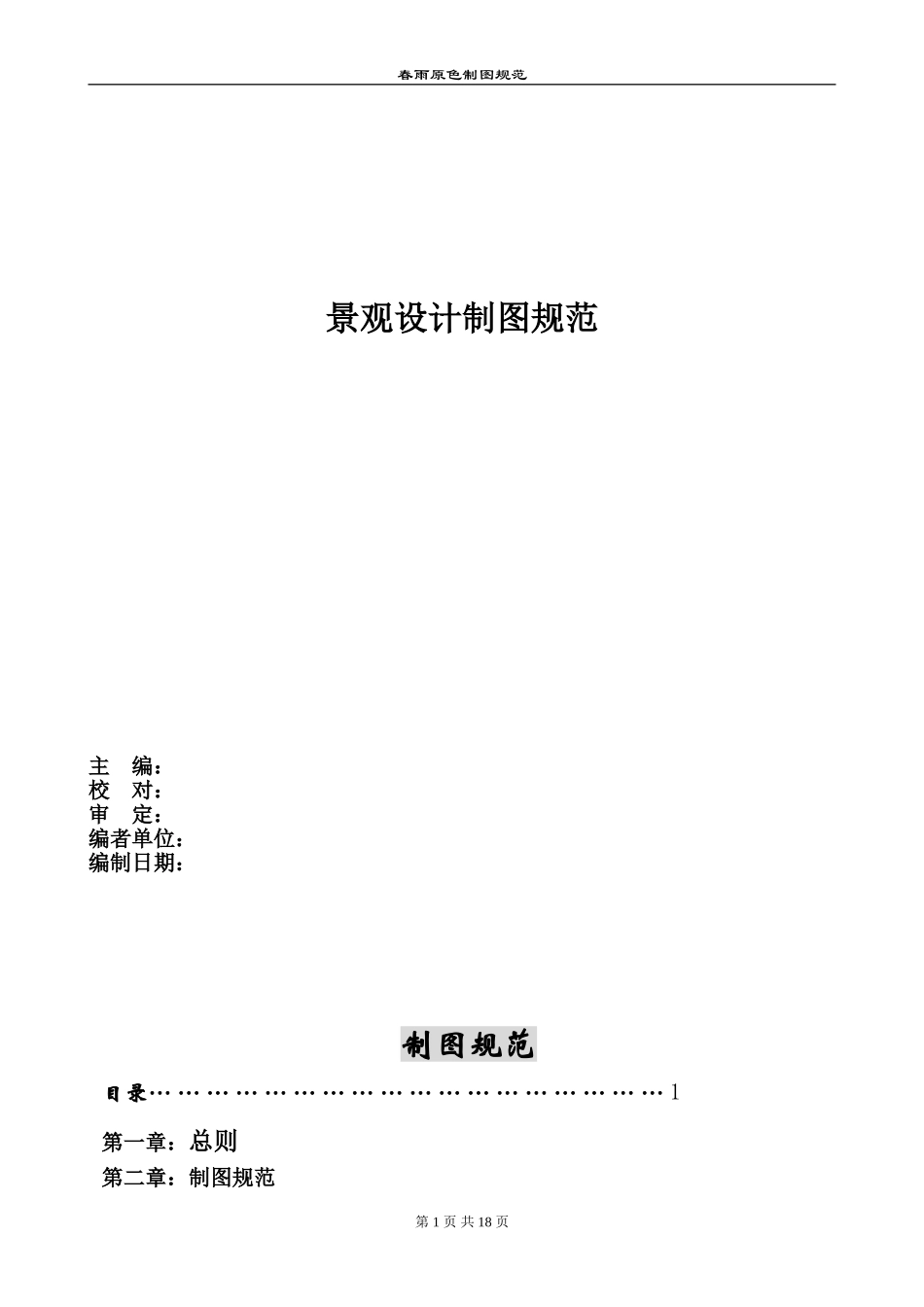

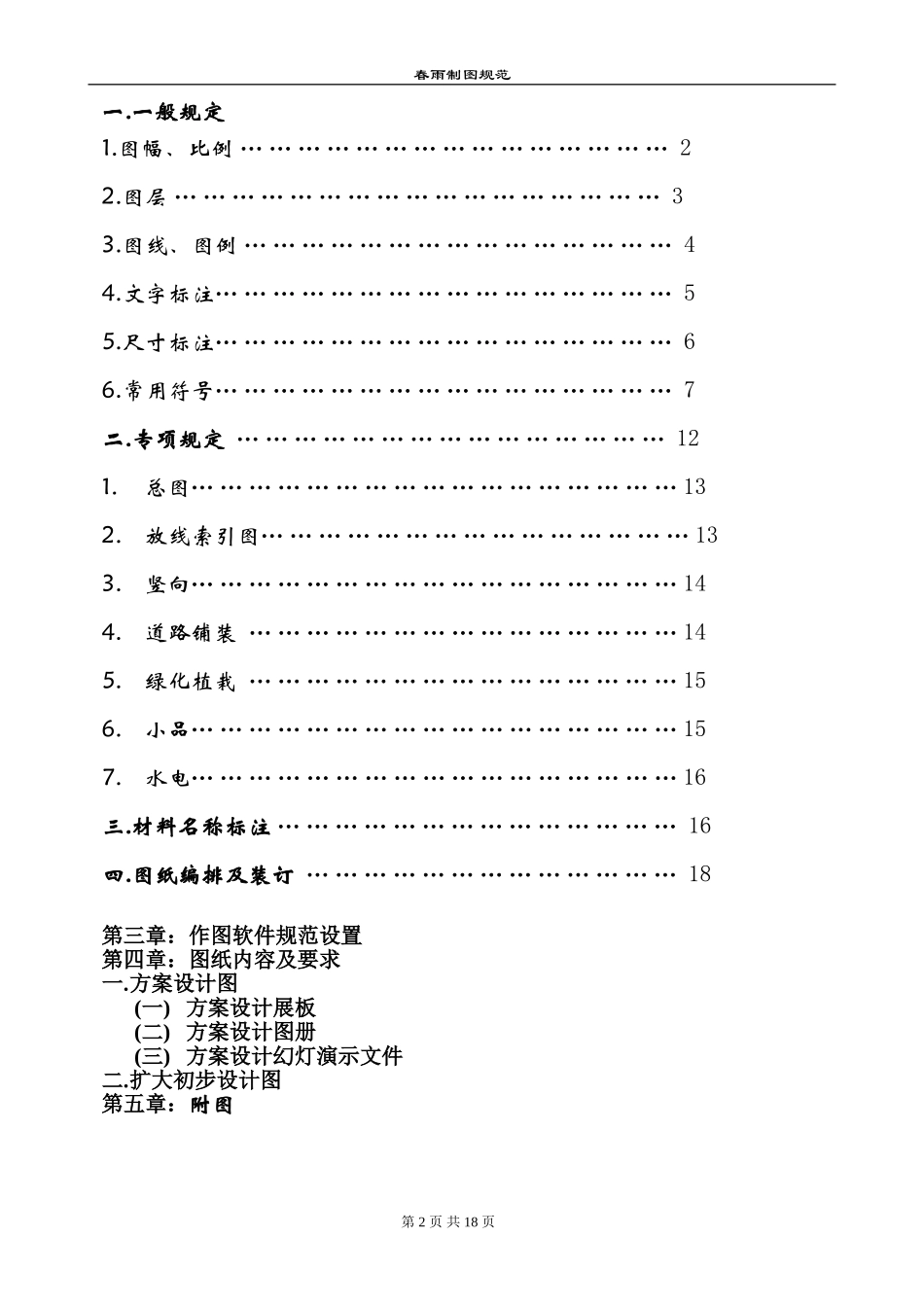

春雨原色制图规范景观设计制图规范主编：校对：审定：编者单位：编制日期：制图规范目录………………………………………………1第一章：总则第二章：制图规范第1页共18页春雨制图规范一.一般规定1.图幅、比例………………………………………22.图层……………………………………………33.图线、图例………………………………………44.文字标注…………………………………………55.尺寸标注…………………………………………66.常用符号…………………………………………7二.专项规定………………………………………121.总图……………………………………………132.放线索引图………………………………………133.竖向……………………………………………144.道路铺装………………………………………145.绿化植栽………………………………………156.小品……………………………………………157.水电……………………………………………16三.材料名称标注……………………………………16四.图纸编排及装订…………………………………18第三章：作图软件规范设置第四章：图纸内容及要求一.方案设计图(一)方案设计展板(二)方案设计图册(三)方案设计幻灯演示文件二.扩大初步设计图第五章：附图第2页共18页春雨制图规范第一章总则1.为了统一我公司制图规则，保证制图质量，提高制图效率，做到图面清晰、简明、规范、美观，符合我公司设计、审算、施工、存档的要求，制定本标准。2.本标准以国家现行制图标准为依据，结合我公司的制图风格及经验编制而成。3.本标准适用于春雨计算机制图。4.图纸必须以mm为单位按实际尺寸精确绘制；图面总体布局均衡、整齐、清晰、美观。第二章制图规范第二章(一)一般规定第一节图幅、比例一.图纸幅面：1.图框位置：春雨04/e春雨/文件/天下图框2.图纸加长规定：图纸的短边一般不应加长，长边可加长，但应符合表1的规定。表1图纸长边加长尺寸（mm）幅面长边尺寸长边加长倍数长边加长后尺寸常用比例可用比例A011891/41/23/8148616351783A18411/41/23/411051126114711682A25941/41/23/4174389110411189A34201/21630841注：有特殊需要的图纸，可采用b*l为841*891与1189*1261的幅面。3.图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般A0~A3图纸宜横式使用；必要时，也可立式使用。4.一个工程设计中，使用的图纸一般不宜多于两种幅面，不含目录及表格所使第3页共18页春雨制图规范用的幅面。5.为方便出图，每张图纸图框下应标明图幅、比例；图纸文件名应按如下格式保存：“图号/图名/图幅-比例”，例如：“JS2廊架施工设计A2-30”。二.比例：1.绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从表2中选用，并优先选用表中常用比例。表2绘图所用的比例常用比例可用比例总图1:3001:4001:5001:6001:7501:10001:2000园林详图1:1001:2001:3001:1501:250铺装大样图1:501:1001:75小品平立面图1:301:501:201:101:151:251:401:601:100小品详图1:201:101:51:151:61:41:31:22.一张图纸内，应以一种比例为主，且单张图纸内所用比例不宜超过3种。3.比例符号“：”应选用中文半角状态输入。第二节图层1.要求图层清晰，图层名能贴切表达该层的内容、功用、材质等特性。2.0层不做为绘图层；当使用自动标注后，AutoCAD会自动生成一个名为Defpoints的层，此层不得做为绘图层。255号色不做为绘图颜色。3.所有图内元素的颜色、线型均应随层，不宜直接给某个图元指定颜色、线型。若出彩图，图层颜色不应用浅色线，如黄色。4.出图前，图层应清理干净，所有图层全部打开。5.轴线层：图层名为“轴线”，线型ACAD-ISO04w100，颜色红色。6.填充层：图层名“填充”，线型Continuous，颜色红色。考虑到出图效果，当填充图案为点时，颜色宜选用白色。7.标注分文字标注和尺寸标注，文字标注层（文字、符号）图层名“标注文字”，尺寸标注层图层名“标注尺寸”，线型Continuous，颜色白色。8.放线网格层：图层名“网格”；线型均为Continuous,颜色为灰色。9.等高线层：图层名“等高线”。线型均为ACAD-ISO02w100，颜色均为红色。10.原有建筑、原有道路、原有植物均应单独建...
