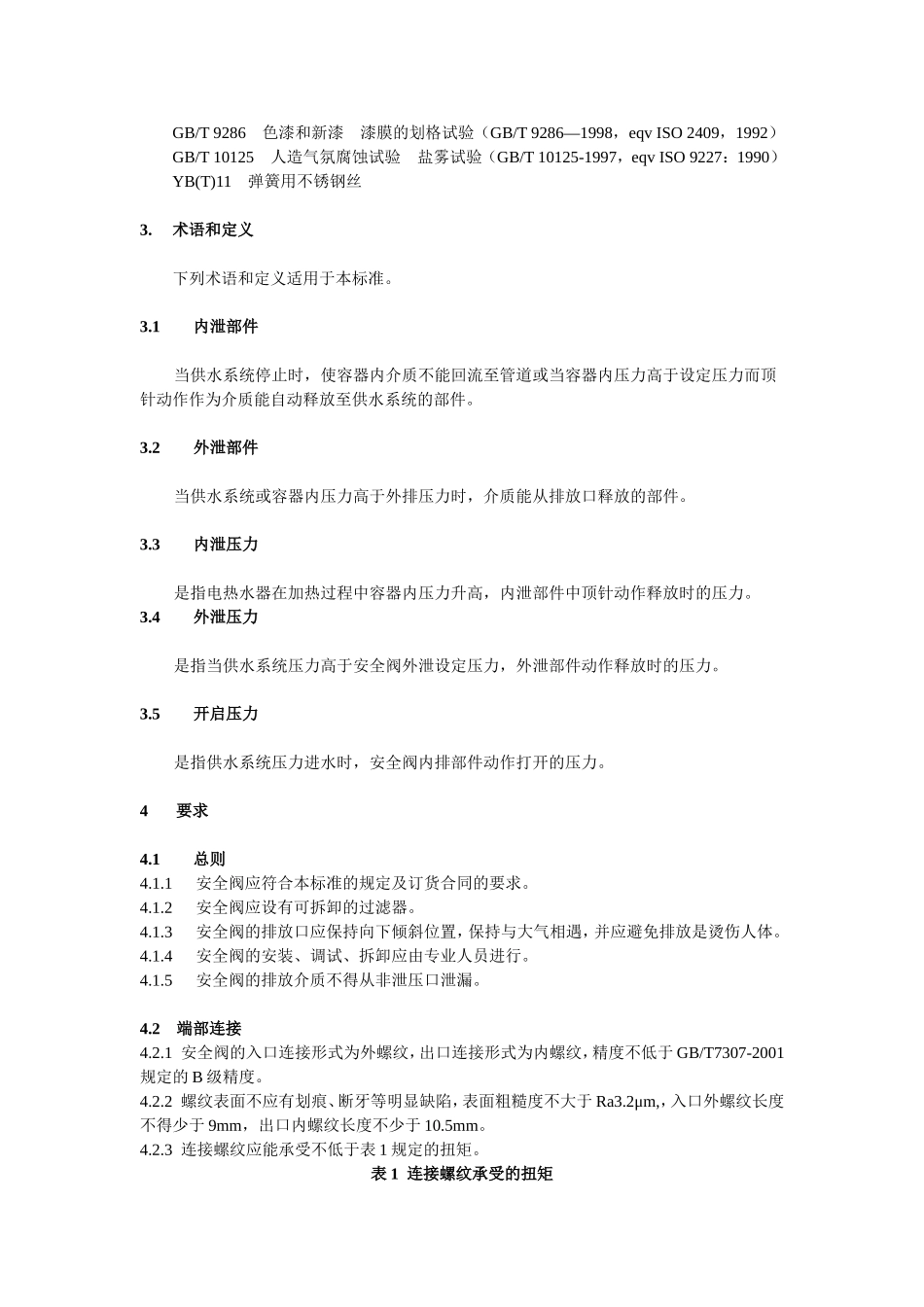

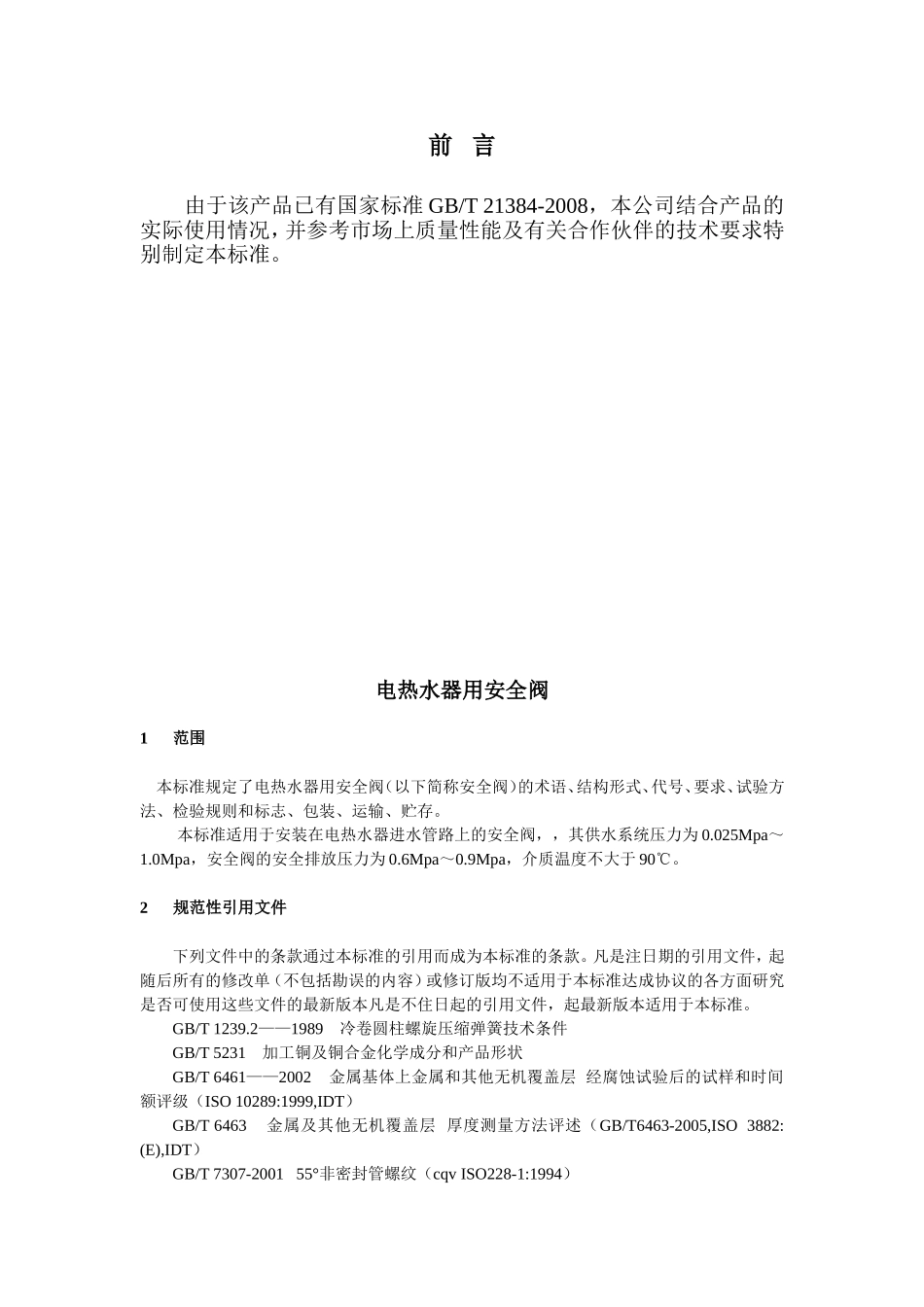

电热水器用安全阀前言由于该产品已有国家标准GB/T21384-2008，本公司结合产品的实际使用情况，并参考市场上质量性能及有关合作伙伴的技术要求特别制定本标准。电热水器用安全阀1范围本标准规定了电热水器用安全阀（以下简称安全阀）的术语、结构形式、代号、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于安装在电热水器进水管路上的安全阀，，其供水系统压力为0.025Mpa～1.0Mpa，安全阀的安全排放压力为0.6Mpa～0.9Mpa，介质温度不大于90℃。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，起随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准达成协议的各方面研究是否可使用这些文件的最新版本凡是不住日起的引用文件，起最新版本适用于本标准。GB/T1239.2——1989冷卷圆柱螺旋压缩弹簧技术条件GB/T5231加工铜及铜合金化学成分和产品形状GB/T6461——2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和时间额评级（ISO10289:1999,IDT）GB/T6463金属及其他无机覆盖层厚度测量方法评述（GB/T6463-2005,ISO3882:(E),IDT）GB/T7307-200155°非密封管螺纹（cqvISO228-1:1994）GB/T9286色漆和新漆漆膜的划格试验（GB/T9286—1998，eqvISO2409，1992）GB/T10125人造气氛腐蚀试验盐雾试验（GB/T10125-1997，eqvISO9227：1990）YB(T)11弹簧用不锈钢丝3.术语和定义下列术语和定义适用于本标准。3.1内泄部件当供水系统停止时，使容器内介质不能回流至管道或当容器内压力高于设定压力而顶针动作作为介质能自动释放至供水系统的部件。3.2外泄部件当供水系统或容器内压力高于外排压力时，介质能从排放口释放的部件。3.3内泄压力是指电热水器在加热过程中容器内压力升高，内泄部件中顶针动作释放时的压力。3.4外泄压力是指当供水系统压力高于安全阀外泄设定压力，外泄部件动作释放时的压力。3.5开启压力是指供水系统压力进水时，安全阀内排部件动作打开的压力。4要求4.1总则4.1.1安全阀应符合本标准的规定及订货合同的要求。4.1.2安全阀应设有可拆卸的过滤器。4.1.3安全阀的排放口应保持向下倾斜位置，保持与大气相遇，并应避免排放是烫伤人体。4.1.4安全阀的安装、调试、拆卸应由专业人员进行。4.1.5安全阀的排放介质不得从非泄压口泄漏。4.2端部连接4.2.1安全阀的入口连接形式为外螺纹，出口连接形式为内螺纹，精度不低于GB/T7307-2001规定的B级精度。4.2.2螺纹表面不应有划痕、断牙等明显缺陷，表面粗糙度不大于Ra3.2μm,，入口外螺纹长度不得少于9mm，出口内螺纹长度不少于10.5mm。4.2.3连接螺纹应能承受不低于表1规定的扭矩。表1连接螺纹承受的扭矩公称尺寸DN承受扭矩/N·m15≥8020≥804.2.4连接螺纹经经紧固试验后，应无裂纹、损坏。4.3结构长度和偏差安全阀的结构长度尺寸及偏差按表2的规定，或按订货合同的要求。表2结构长度尺寸及偏差单位为毫米公称尺寸DN结构长度L偏差1545±0.52055±0.54.4壳体4.4.1壳体不得有缩松、裂纹和气孔等缺陷。4.5内泄部件4.5.1安全阀顶针与内泄密封垫的密封面为线密封配合。4.5.2内泄部件应平整光滑，不得有影响密封的缺陷。4.5.3内泄部件塑料制品在1各大气压下的沸水中浸泡100h，不得有可见变形。4.6外泄弹簧4.6.1弹簧材质应符合YB(T)11中的要求。4.6.2外形尺寸和偏差4.6.2.1弹簧的细长比（自由高度和中径之比）应小于3.7.4.6.2.2外排弹簧两端应各有不小于3/4圈的支撑平面，支撑圈末端应与工作圈并紧，弹簧轴线对两端支承平面的垂直度应达到GB/T1239.2-1989中的2级精度要求。4.6.2.3弹簧指数（中径和钢丝直径之比）可在4～24范围内选取。4.6.2.4弹簧外径或内径的偏差极限应符合GB/T1239.2-1989中的2级精度要求。4.6.3永久变形将弹簧成品用试验负荷压缩三次后，其永久变形不大于自由高度的0.2%。4.6.4外观弹簧外观应光滑，不得有肉眼可见的有害缺陷，但允许有深度不大的于铜丝直径公差之半的个别小伤痕存在。4.7手柄安全阀应带有手动排放手柄，且手柄设置应不影响安全阀的正常排放、4.8密封垫外排密封垫硬度在65IRHD～75TRHD，内排密封垫硬度在45IRHD～55TRHD.4.9装配4....
