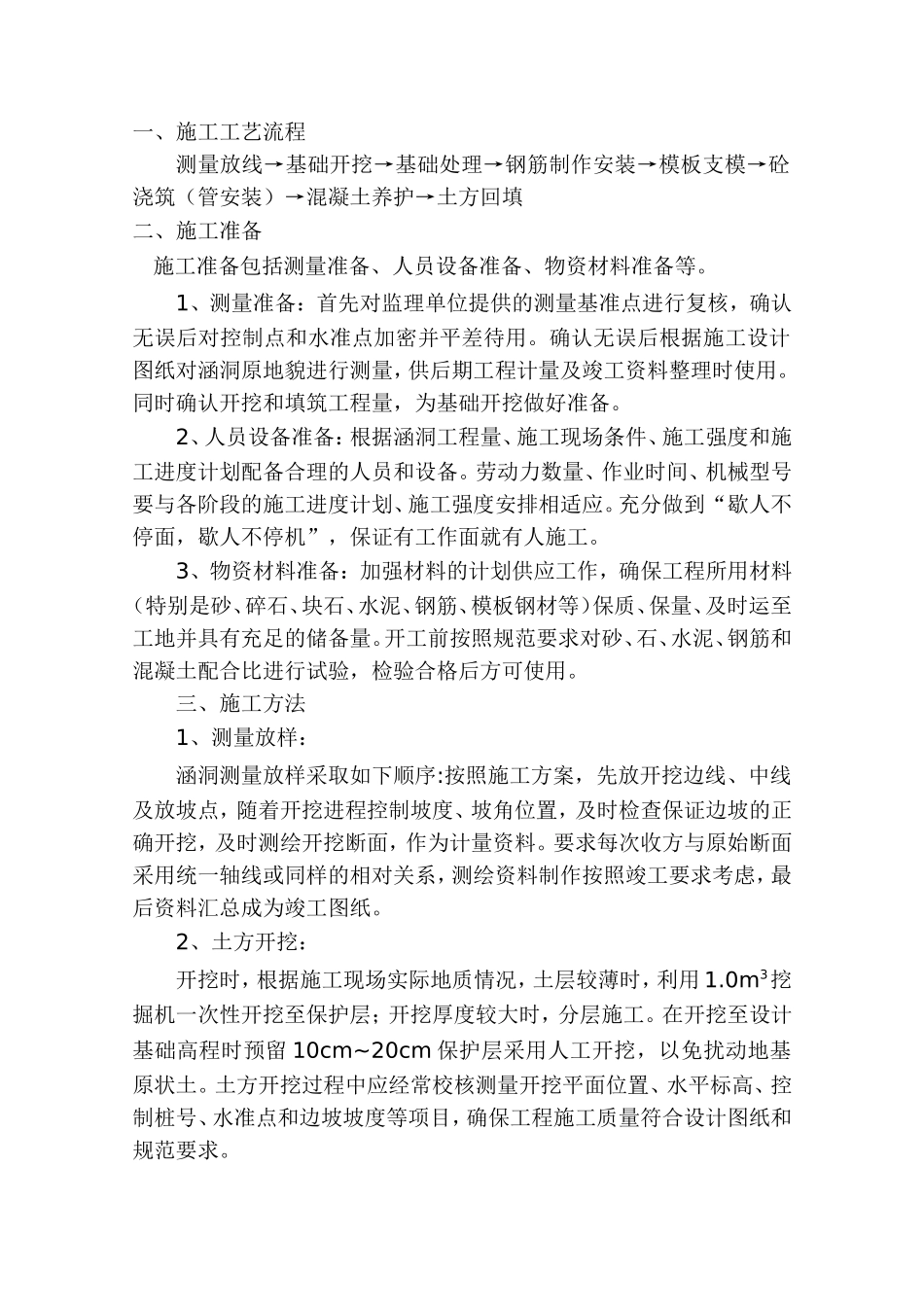

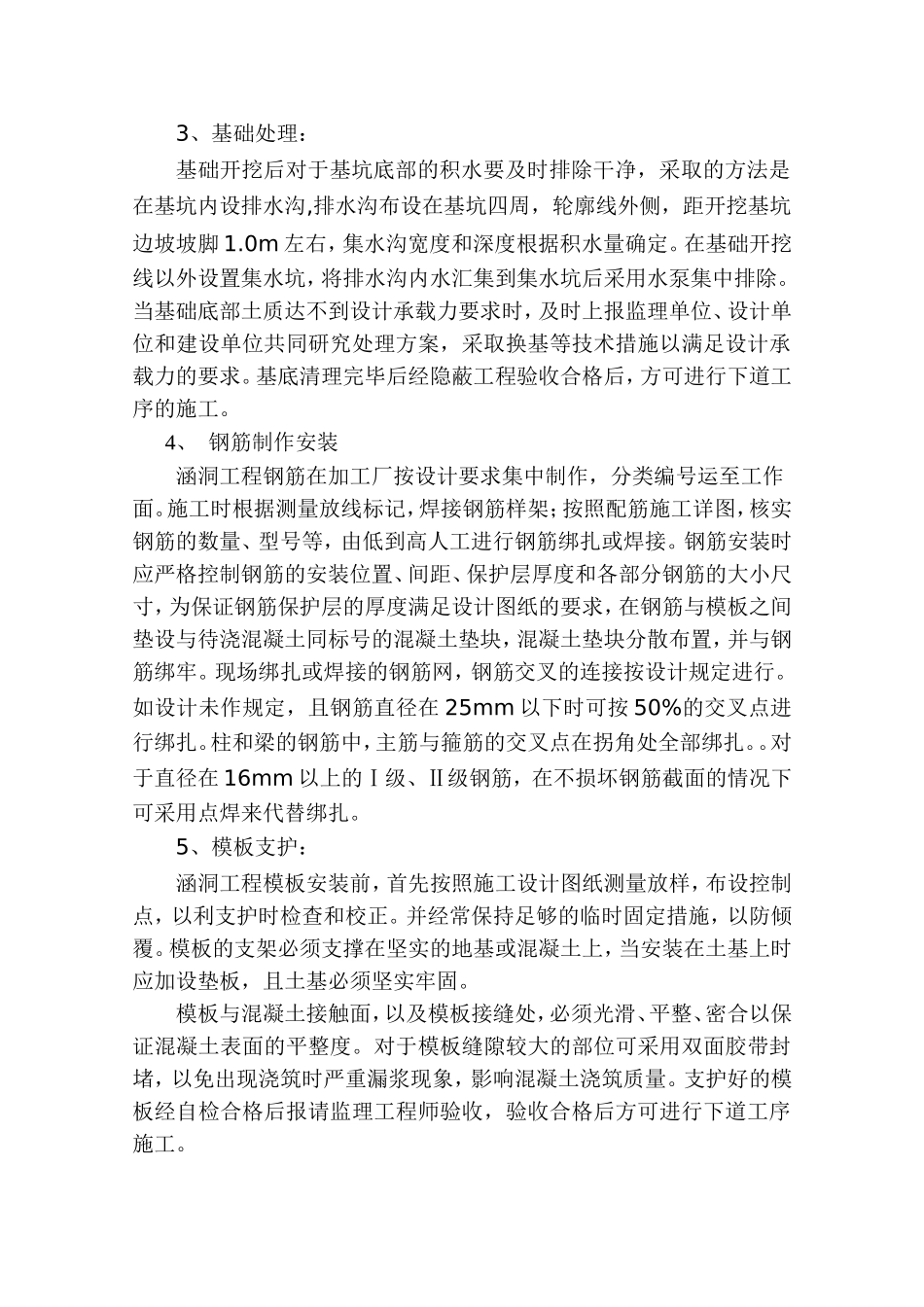

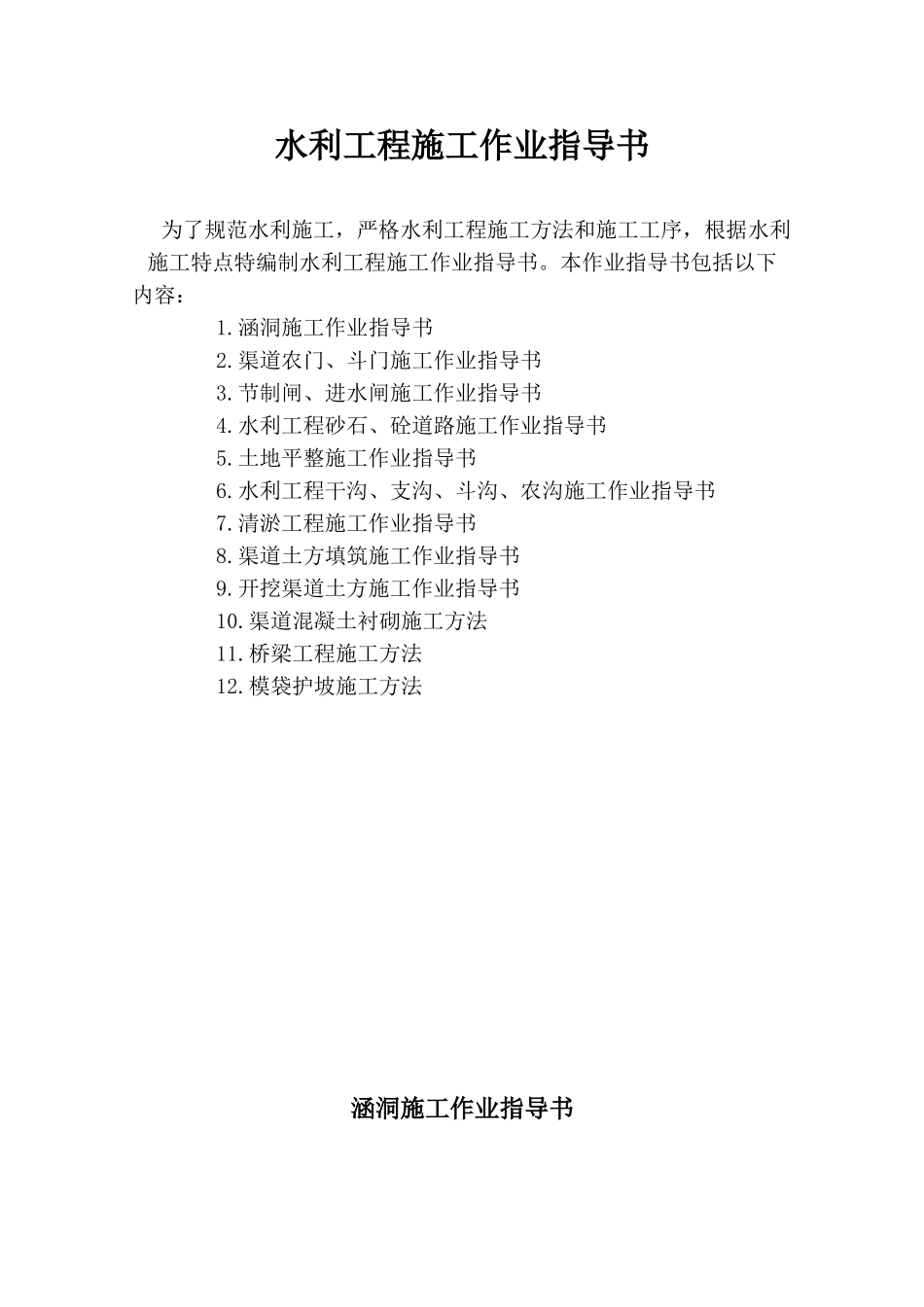

水利工程施工作业指导书为了规范水利施工，严格水利工程施工方法和施工工序，根据水利施工特点特编制水利工程施工作业指导书。本作业指导书包括以下内容：1.涵洞施工作业指导书2.渠道农门、斗门施工作业指导书3.节制闸、进水闸施工作业指导书4.水利工程砂石、砼道路施工作业指导书5.土地平整施工作业指导书6.水利工程干沟、支沟、斗沟、农沟施工作业指导书7.清淤工程施工作业指导书8.渠道土方填筑施工作业指导书9.开挖渠道土方施工作业指导书10.渠道混凝土衬砌施工方法11.桥梁工程施工方法12.模袋护坡施工方法涵洞施工作业指导书一、施工工艺流程测量放线→基础开挖→基础处理→钢筋制作安装→模板支模→砼浇筑（管安装）→混凝土养护→土方回填二、施工准备施工准备包括测量准备、人员设备准备、物资材料准备等。1、测量准备：首先对监理单位提供的测量基准点进行复核，确认无误后对控制点和水准点加密并平差待用。确认无误后根据施工设计图纸对涵洞原地貌进行测量，供后期工程计量及竣工资料整理时使用。同时确认开挖和填筑工程量，为基础开挖做好准备。2、人员设备准备：根据涵洞工程量、施工现场条件、施工强度和施工进度计划配备合理的人员和设备。劳动力数量、作业时间、机械型号要与各阶段的施工进度计划、施工强度安排相适应。充分做到“歇人不停面，歇人不停机”，保证有工作面就有人施工。3、物资材料准备：加强材料的计划供应工作，确保工程所用材料（特别是砂、碎石、块石、水泥、钢筋、模板钢材等）保质、保量、及时运至工地并具有充足的储备量。开工前按照规范要求对砂、石、水泥、钢筋和混凝土配合比进行试验，检验合格后方可使用。三、施工方法1、测量放样：涵洞测量放样采取如下顺序:按照施工方案，先放开挖边线、中线及放坡点，随着开挖进程控制坡度、坡角位置，及时检查保证边坡的正确开挖，及时测绘开挖断面，作为计量资料。要求每次收方与原始断面采用统一轴线或同样的相对关系，测绘资料制作按照竣工要求考虑，最后资料汇总成为竣工图纸。2、土方开挖：开挖时，根据施工现场实际地质情况，土层较薄时，利用1.0m3挖掘机一次性开挖至保护层；开挖厚度较大时，分层施工。在开挖至设计基础高程时预留10cm~20cm保护层采用人工开挖，以免扰动地基原状土。土方开挖过程中应经常校核测量开挖平面位置、水平标高、控制桩号、水准点和边坡坡度等项目，确保工程施工质量符合设计图纸和规范要求。3、基础处理：基础开挖后对于基坑底部的积水要及时排除干净，采取的方法是在基坑内设排水沟,排水沟布设在基坑四周，轮廓线外侧，距开挖基坑边坡坡脚1.0m左右，集水沟宽度和深度根据积水量确定。在基础开挖线以外设置集水坑，将排水沟内水汇集到集水坑后采用水泵集中排除。当基础底部土质达不到设计承载力要求时，及时上报监理单位、设计单位和建设单位共同研究处理方案，采取换基等技术措施以满足设计承载力的要求。基底清理完毕后经隐蔽工程验收合格后，方可进行下道工序的施工。4、钢筋制作安装涵洞工程钢筋在加工厂按设计要求集中制作，分类编号运至工作面。施工时根据测量放线标记，焊接钢筋样架；按照配筋施工详图，核实钢筋的数量、型号等，由低到高人工进行钢筋绑扎或焊接。钢筋安装时应严格控制钢筋的安装位置、间距、保护层厚度和各部分钢筋的大小尺寸，为保证钢筋保护层的厚度满足设计图纸的要求，在钢筋与模板之间垫设与待浇混凝土同标号的混凝土垫块，混凝土垫块分散布置，并与钢筋绑牢。现场绑扎或焊接的钢筋网，钢筋交叉的连接按设计规定进行。如设计未作规定，且钢筋直径在25mm以下时可按50%的交叉点进行绑扎。柱和梁的钢筋中，主筋与箍筋的交叉点在拐角处全部绑扎。。对于直径在16mm以上的Ⅰ级、Ⅱ级钢筋，在不损坏钢筋截面的情况下可采用点焊来代替绑扎。5、模板支护：涵洞工程模板安装前，首先按照施工设计图纸测量放样，布设控制点，以利支护时检查和校正。并经常保持足够的临时固定措施，以防倾覆。模板的支架必须支撑在坚实的地基或混凝土上，当安装在土基上时应加设垫板，且土基必须坚实牢固。模板与混凝土接触面，以及模板接缝处，必须光滑、平整、密...
